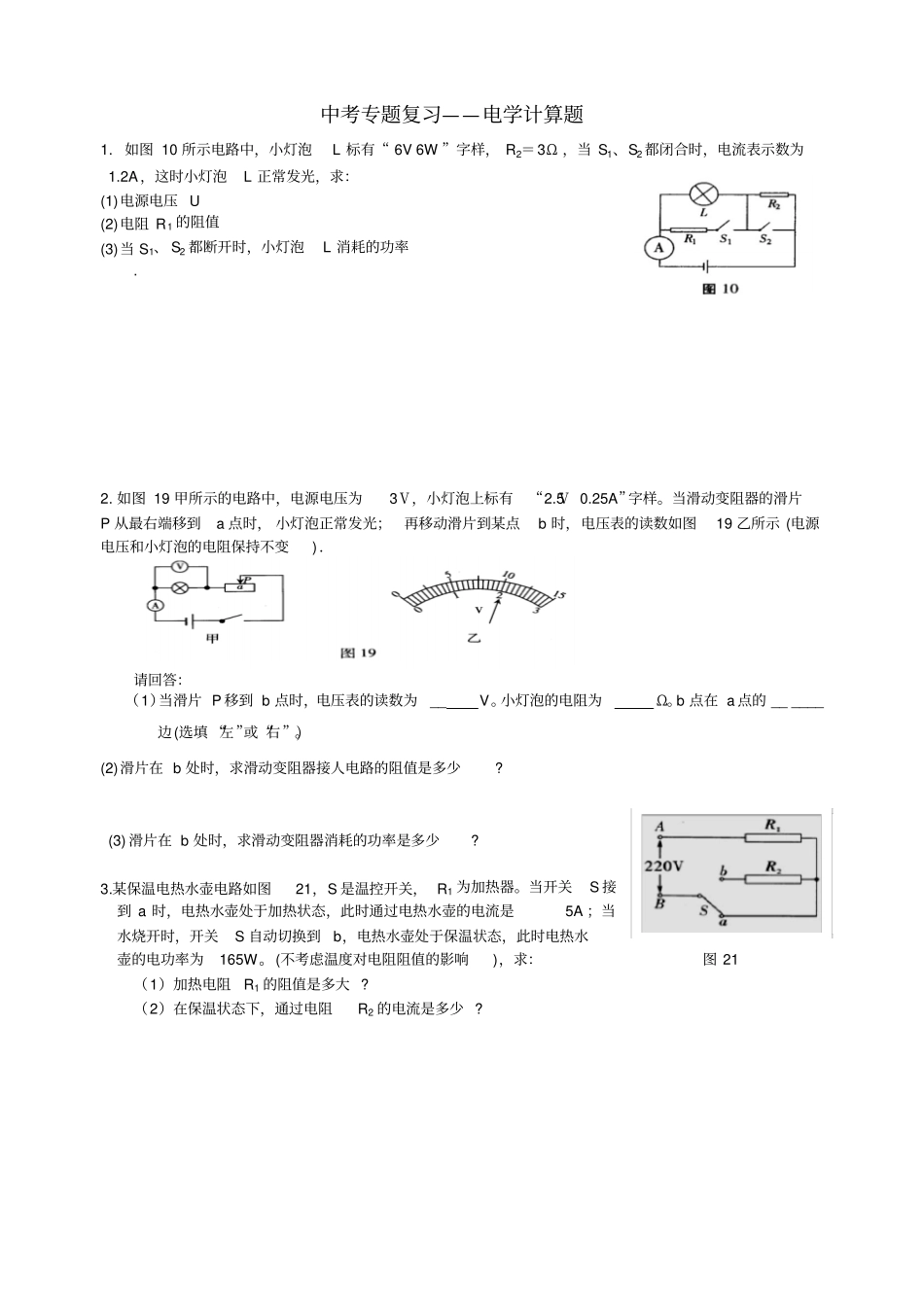

中考专题复习——电学计算题1.如图10所示电路中，小灯泡L标有“6V6W”字样，R2＝3Ω，当S1、S2都闭合时，电流表示数为1.2A，这时小灯泡L正常发光，求：(1)电源电压U(2)电阻R1的阻值(3)当S1、S2都断开时，小灯泡L消耗的功率.2.如图19甲所示的电路中，电源电压为3Ⅴ，小灯泡上标有“2.5Ⅴ0.25A”字样。当滑动变阻器的滑片P从最右端移到a点时，小灯泡正常发光；再移动滑片到某点b时，电压表的读数如图19乙所示(电源电压和小灯泡的电阻保持不变)．请回答：（1）当滑片P移到b点时，电压表的读数为__V。小灯泡的电阻为Ω。b点在a点的______边(选填“左”或“右”)。(2)滑片在b处时，求滑动变阻器接人电路的阻值是多少?(3)滑片在b处时，求滑动变阻器消耗的功率是多少?3.某保温电热水壶电路如图21，S是温控开关，R1为加热器。当开关S接到a时，电热水壶处于加热状态，此时通过电热水壶的电流是5A；当水烧开时，开关S自动切换到b，电热水壶处于保温状态，此时电热水壶的电功率为165W。(不考虑温度对电阻阻值的影响)，求：图21（1）加热电阻R1的阻值是多大?（2）在保温状态下，通过电阻R2的电流是多少?4.小明学习了电功率的知识后，想利用家里的电能表（如图21）和手表，测出一些家用电器的有关数据。（1）当家里只有一台电冰箱在正常工作时，他测出电能表1分钟转了3圈，求电冰箱在这段时间消耗的电能是多少焦耳？（2）当电冰箱和电热水壶同时工作时，他测出电能表1分钟转33圈，求此时电热水壶的电功率是多少瓦？（3）如果用此电热水壶把1Kg的水由20℃加热至沸腾需要的时间是多少秒？[不考虑热量的损失，气压为一个标准大气压，水的比热容为4.2X103J/(Kg℃)]5.家庭电路的电压是220V，某空调器处于投冷状态时的功率P1是2.2Kw,送风状态时的功率P2是0.22Kw，它们是交替运行的，现测得此空调器在某时段内的电功率随时间变化的关系如图16所示。（1）空调器在前5min内处于什么状态?此时通过它的电流是多少?(2)在1h内，空调器将消耗的电能是多少度?6.如图15是一条电热毯电路的示意图，R0是发热电阻丝，R是串联在电路中的电阻，S是温控开关。电热毯铭牌上标有“220V40W”字样。不考虑温度对电阻值的影响。（1）求发热电阻丝R0的阻值；（2）当电热毯处于低温档时，开关S应处于什么状态？为什么？（3）已知当电热毯处于低温档时，电路中的电流为0．1A，求在1min内发热电阻R0产生的热量是多少？7.如图15所示是一直流电动机提升重物的装置。已知重物质量m=50kg，电源电压U=110V保持不变，电动机线圈的电阻R=4Ω，不计各处摩擦，当电动机以某一速度匀速向上提升重物时，电路中的电流I=5A（g=10N／kg）。图15电动机Sv求：（1）电源的输出功率；（2）电动机线圈电阻R的发热功率；（3）试从能量转化和守恒的角度，求重物上升的速度大小。.9.在图12甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡L1的额定电压为8V，图12乙是灯泡L2的U—I图像。（1）当开关S接a时，电压表的示数为1.2V，电流表的示数为0.3A，求定值电阻R0的阻值；（2）当开关S接a时，调节电源电压，使灯泡L1正常发光，此时R0消耗的功率为1W，求灯泡L1的额定功率；（3）开关S接b时，通过调节电源电压使灯泡L1正常发光，求电路消耗的总功率。11.在初三级物理综合实践活动中，小明自制了亮度可调节的小台灯，其电路图及灯泡规格如图所示.（1）调节开关从触点O依次转动到3的过程中，灯泡的亮度将如何变化？（2）假设灯泡电阻为R1，且不因温度而发生变化，图12/U13562402.04.06.02LI0R2L1LSV/A甲乙已知3321LRRRR，如果调节开关转到触点3时，灯泡的实际功率是多大？12..学校课外活动小组为检测某传感器而设计如图所示的电路，传感器上标有“3V0.3A”的字样（传感器可看作一个电阻），滑动变阻器R0上标有“10Ω1A”的字样，电流表量程为0~0.6A。则（1）该传感器的电阻是多少？（2）若电路各元件均完好，检测时，为了确保电路各部分的安全，在A、B之间所加的电源电压最大值是多少？14.某电熨斗内有R1、R2两段发热丝，其简化电路如图24，它在220V或110V电压下都能正常工作：110V时将S打至1挡，220V时将S打至2挡，这两种情况下熨斗的电功率均为110...
