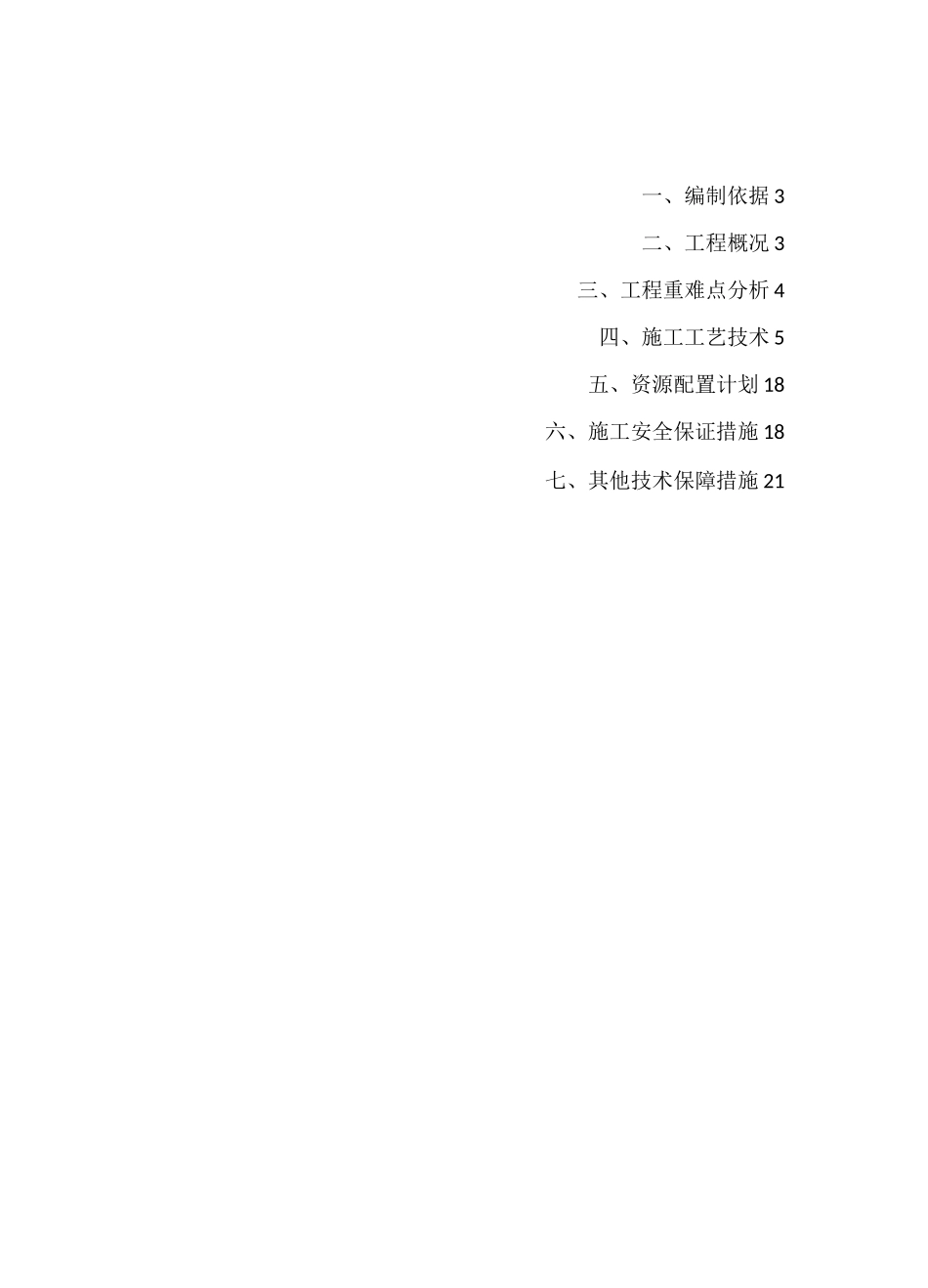

安徽省白湖阀门厂有限责任公司铸造二期技改项目-铸造二期车间工程深基坑专项施工方案安徽建筑机械有限责任公司二O—六年十二月一、编制依据3二、工程概况3三、工程重难点分析4四、施工工艺技术5五、资源配置计划18六、施工安全保证措施18七、其他技术保障措施21一、编制依据1.1机械工业第一设计研究院设计的《安徽省白湖阀门厂有限责任公司铸造二期技改项目-铸造二期车间工程》图纸；1.2安徽省利信工程项目管理有限公司编制的《安徽省白湖阀门厂有限责任公司铸造二期技改项目-铸造二期车间工程》招标文件；1.3建设工程施工合同（示范文本）GF—2013—0201；1.4建设单位提供的现场总平面图；1.5引用国标相关图集；1.6国家现行法律法规，包括《中华人民共和国建筑法》、《中华人民共和国招标投标法》、《建设工程质量管理条例》及其它国家、省市有关法律、法规；1.7国家现行的有关技术标准、施工及验收规范，工程质量评定标准及省市有关规定；1.8国家现行的有关建设工程施工现场管理规定，安全技术规范与操作规程，省、市有关安全、文明、消防等规定；1.9安徽建工集团有限公司施工组织设计（专项方案）编审与管理办法；1.10本公司的质量体系程序文件。二、工程概况安徽省白湖阀门厂有限责任公司铸造二期技改项目-铸造二期车间工程，位于安徽省合肥市庐江县，总建筑面积为2425m2，建筑占地面积为2425m2。厂房建筑层数均为一层，建筑高度为14.15米。附房建筑层数为一层，建筑高度为4.35米。使用功能及组成为厂房及厂房附房。厂房结构形式为门式钢架结构，附房结构形式为钢框架结构。抗震设防烈度为7度。主体结构设计使用年限为50年。厂房屋面及墙面压型彩钢板使用年限为15年。厂房屋面防水等级为II级。本建筑物生产的火灾危险性及生产类别为丁类，耐火等级为二级。三、工程重难点分析3.1工程特点(1)本工程大型设备基础由0.5T中频炉设备土建基础、J600离心铸造机设备土建基础、ZJ513离心铸造机设备土建基础、J5510离心铸造机设备土建基础、ZJ600离心铸造机设备土建基础、吊钩式抛丸清理机设备土建基础、地下通风管道联合组成。相互关联紧密，施工专业性要求高。(2)基础顶面和底板尺寸及标高繁多，结构造型繁杂，增加施工难度。(3)基础外形极不规则、内部设有各种截面沟道坑井等，纵横交错，上下重叠，标高多变，把基础分割成多层多块的板块，使基础内部构造也极为复杂，施工复杂。(4)基础内部埋有大量的螺栓和大量埋设件，多工种交叉工序多，工程量较大，精度要求更高。3.2施工进度计划根据土方施工和土建结构施工的总体进度计划安排，基坑土方开挖施工的总工期预计45天。四、施工工艺技术4.1技术准备4.1.1开挖前认真审核设计图纸和说明，确认图纸无误。4.1.2工程开工前，总工程师组织工程技术部门、其它服务生产的职能部门和项目队技术人员进行本工程综合性技术交底。4.1.3认真研究基坑土层情况和地下水位位置，与勘察报告核实，随时做好监测，遇特殊情况及时与相关单位沟通解决。4.1.4土方开挖前会同业主、监理单位测量开挖区域的自然地面标高，做好记录，作为开挖土方量和开挖深度的依据。4.1.5开挖前复测原地面高程并做好记录，采用经纬仪测放基坑开挖线并用白灰洒线标记；采用水准仪现场控制基坑开挖标高；采用机械和人工开挖相结合的方式，开挖上部土方使用机械，基底以上预留20cm采用人工清槽。4.2基坑开挖施工施工顺序：施工准备f场地平整f测量放线一基坑开挖f人工清底一验槽一下步施工。4.2.1场地平整土方开挖前，根据现场条件，将施工区域内的地下、地上障碍物清除和处理完毕。4.2.2测量放线项目经理部由专业测量人员组成的工地测量组，组织测量人员对设计交付的所有控制点和水准点进行全面复测，引测控制桩，为建（构）筑物定位放线及施工过程控制打好基础。施工测量仪器应按国家计量法标准进行计量管理，并附有按期检定的合格标识和使用标识，确保仪器的使用有效性和测量精度。4.2.3降水措施现场基坑内布设排水沟及集水井进行明排。4.2.4基坑开挖（1）开挖方案设计范围内的土方全部挖除，根据现场地质条件，基坑采取一级放坡开挖，放坡系数1：0.25。施工中根据土质条件可随...
