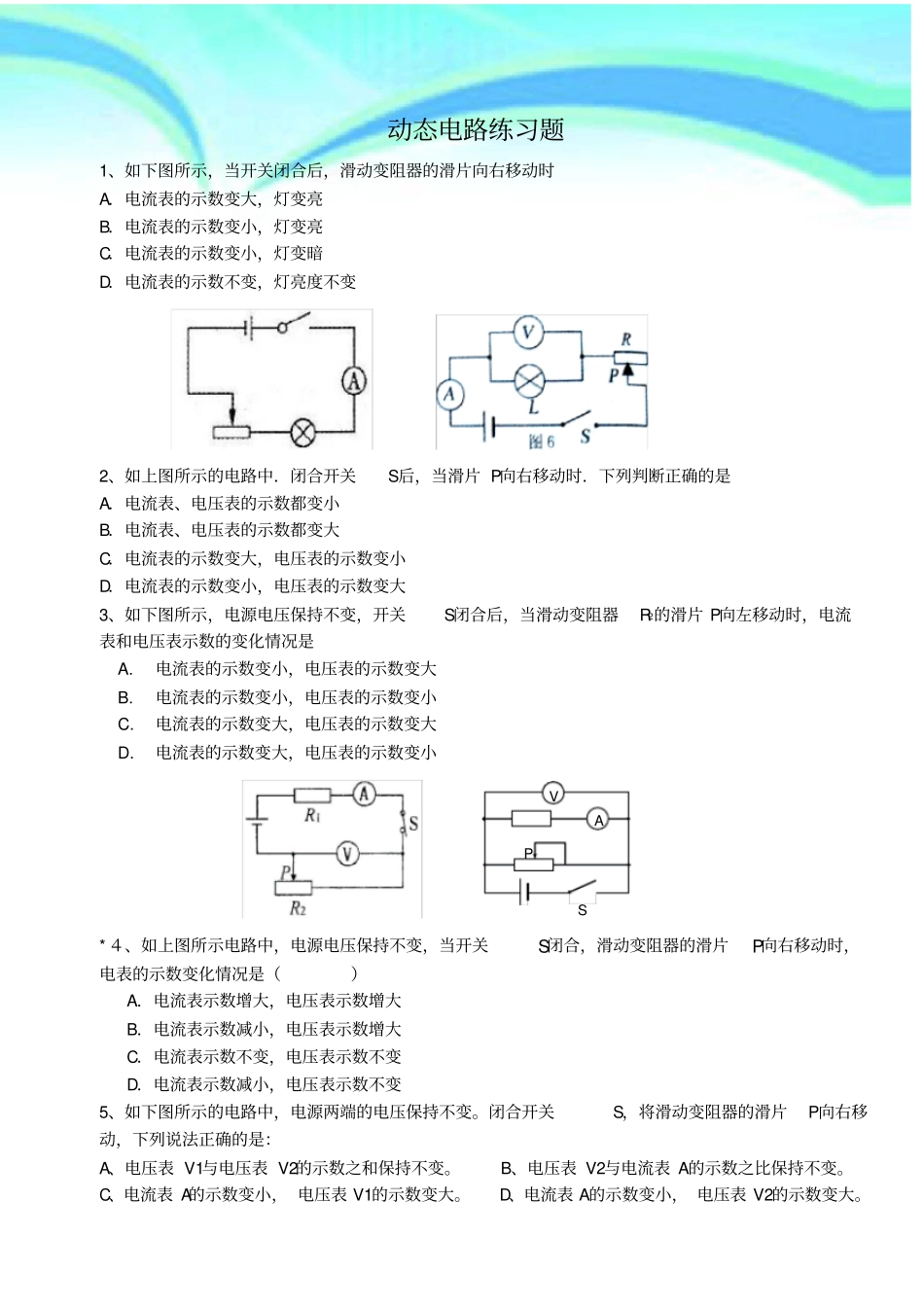

动态电路练习题————————————————————————————————作者：————————————————————————————————日期：动态电路练习题1、如下图所示，当开关闭合后，滑动变阻器的滑片向右移动时A．电流表的示数变大，灯变亮B．电流表的示数变小，灯变亮C．电流表的示数变小，灯变暗D．电流表的示数不变，灯亮度不变2、如上图所示的电路中．闭合开关S后，当滑片P向右移动时．下列判断正确的是A．电流表、电压表的示数都变小B．电流表、电压表的示数都变大C．电流表的示数变大，电压表的示数变小D．电流表的示数变小，电压表的示数变大3、如下图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R2的滑片P向左移动时，电流表和电压表示数的变化情况是A.电流表的示数变小，电压表的示数变大B.电流表的示数变小，电压表的示数变小C.电流表的示数变大，电压表的示数变大D.电流表的示数变大，电压表的示数变小AVSP*４、如上图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是（）A．电流表示数增大，电压表示数增大B．电流表示数减小，电压表示数增大C．电流表示数不变，电压表示数不变D．电流表示数减小，电压表示数不变5、如下图所示的电路中，电源两端的电压保持不变。闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是：A、电压表V1与电压表V2的示数之和保持不变。B、电压表V2与电流表A的示数之比保持不变。C、电流表A的示数变小，电压表V1的示数变大。D、电流表A的示数变小，电压表V2的示数变大。*6、如上图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是：A.L1亮度不变，电流表示数变小B.L1亮度不变，电流表示数不变C.L1的亮度增大，电流表示数不变D.L1亮度减小，电流表示数变小*7、如右图所示电路，当开关S闭合时，电压表V示数不变。电流表A1、A2示数变化的情况是（）A．A1变大，A2不变B．A1不变，A2变小C．A1不变，A2不变D．A1变大，A2变小9、如下图所示的电路中，电源电压恒定不变，当开关K闭合时()A．电压表示数变小，电流表示数变小，灯变暗B．电压表示数变大，电流表示数变大，灯变亮C．电压表示数不变，电流表示数不变，灯的亮度不变D．电压表示数不变，电流表示数变小，灯变暗9、是右图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则A．向油箱里加油时，电流表示数变大B．燃油消耗下降时，电流表示数变大C．燃油全部耗尽时，电流表将被烧坏D．油箱加油过满时，电流表将被烧坏10、如下图所示的电路中．电源电压不变，R为定值电阻，当开关S闭合后，滑片P从右端向左端移动的过程中，下列说法正确的是A．电流表示数逐渐变小B．电压表示数不变C．电压表示效变大D．电压表示数变小11、如上图所示．当滑片向左移动时：A．电流表示数变大，电压表示数变小B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变小D．电流表示数变小，电压表示数变大12、下图是小丽设计的压力传感器的原理图，其中Ｒ1是滑动变阻器，R2是定值电阻。当压力F增大时Ａ．电流表示数减小，电压表示数增大Ｂ．电流表示数减小，电压表示数减小Ｃ．电流表示数增大，电压表示数增大Ｄ．电流表示数增大，电压表示数减小13、如上图所示的电路中(电源电压不变)，闭合开关S后，当滑动变阻器的滑片向右移动时，电流表、电压表的示数变化情况正确的是A．两块表的示数不变B．两块表的示数变小C．电流表的示数变大，电压表的示数变小D．电流表的示数变小，电压表的示数变大14、如下图所示，闭合开关S后，将滑动变阻器滑片P向左移动时，电流表、电压表示数的变化情况是A．电压表的示数减小，电流表的示数增大B．电压表的示数增大，电流表的示数减小C．电压表、电流表的示数都增大D．电压表、电流表的示数都减小15、如上图所示电路，电源电压保持不变，开关s闭合时，两只灯泡L1和L2正常发光，若其中一只灯泡灯丝突然烧断，则下列关于电流表和电压表的示数变化判断正确的是()A、电流表...
