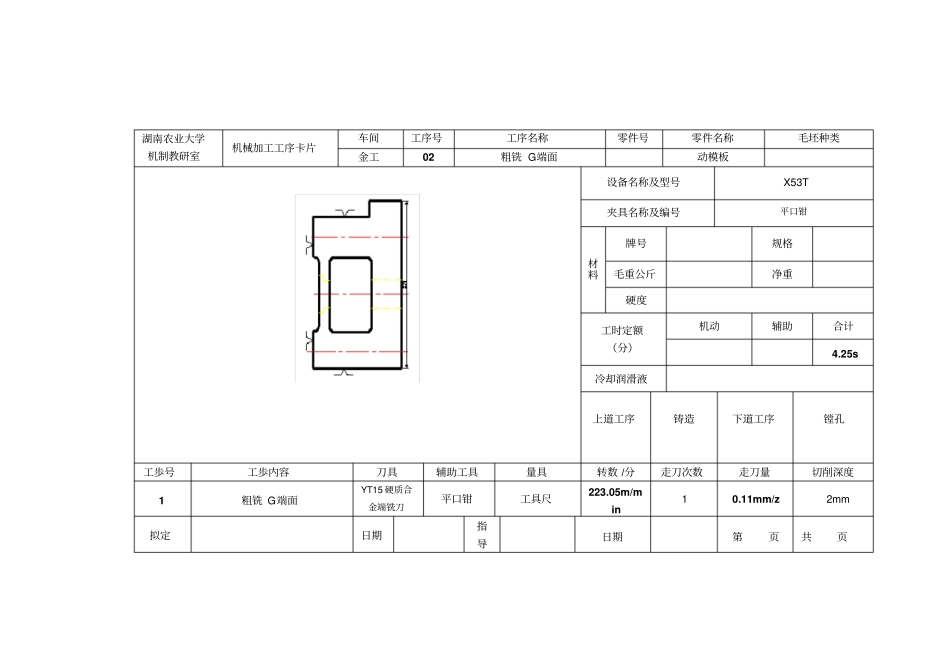

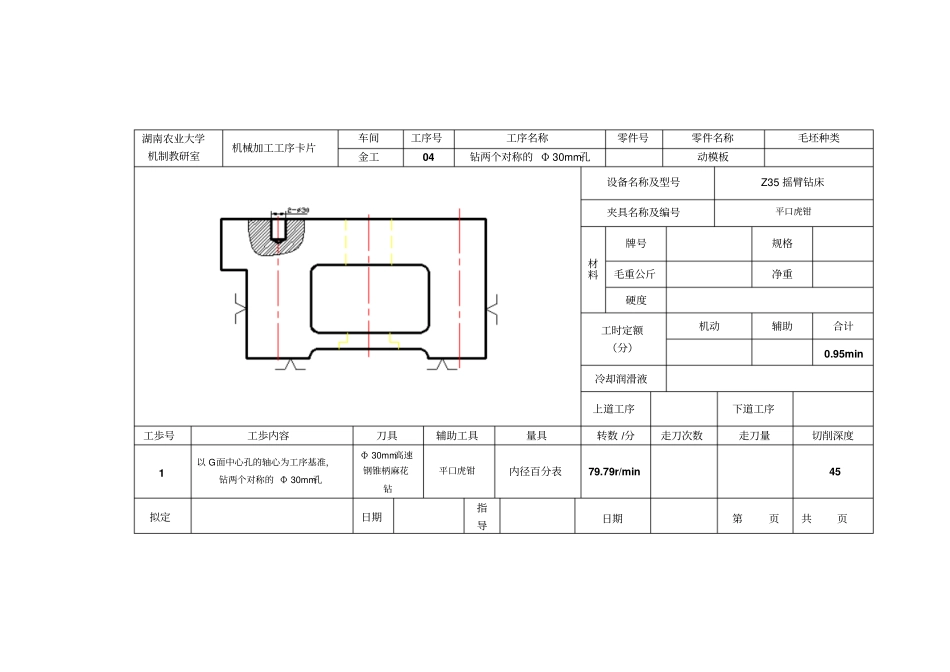

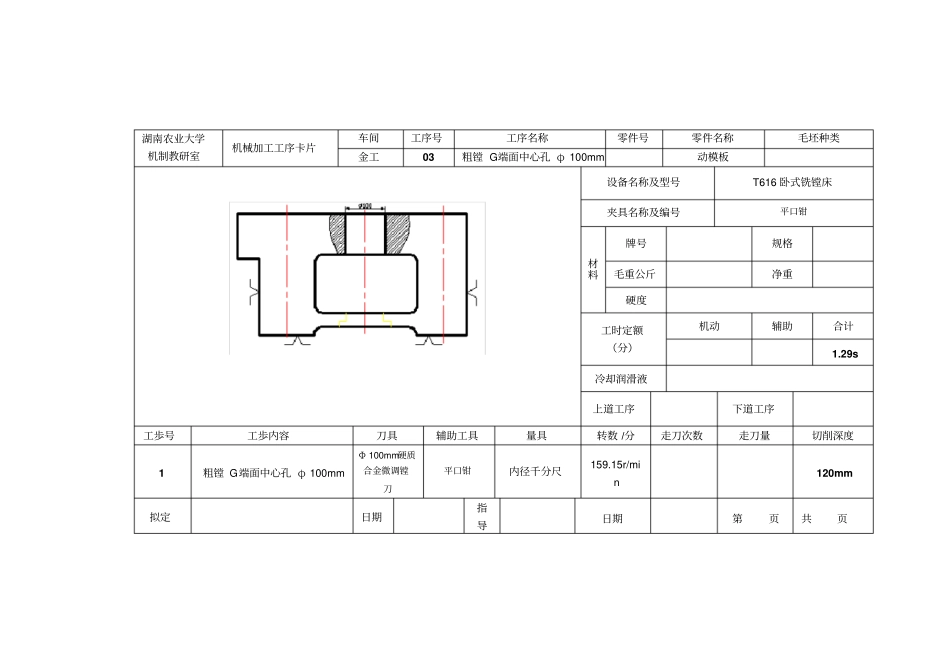

湖南农业大学机制教研室机械加工工序卡片车间工序号工序名称零件号零件名称毛坯种类金工02粗铣G端面动模板设备名称及型号X53T夹具名称及编号平口钳材料牌号规格毛重公斤净重硬度工时定额（分）机动辅助合计4.25s冷却润滑液上道工序铸造下道工序镗孔工歩号工歩内容刀具辅助工具量具转数/分走刀次数走刀量切削深度1粗铣G端面YT15硬质合金端铣刀平口钳工具尺223.05m/min10.11mm/z2mm拟定日期指导日期第页共页湖南农业大学机制教研室机械加工工序卡片车间工序号工序名称零件号零件名称毛坯种类金工03粗镗G端面中心孔φ100mm动模板设备名称及型号T616卧式铣镗床夹具名称及编号平口钳材料牌号规格毛重公斤净重硬度工时定额（分）机动辅助合计1.29s冷却润滑液上道工序下道工序工歩号工歩内容刀具辅助工具量具转数/分走刀次数走刀量切削深度1粗镗G端面中心孔φ100mmΦ100mm硬质合金微调镗刀平口钳内径千分尺159.15r/min120mm拟定日期指导日期第页共页湖南农业大学机制教研室机械加工工序卡片车间工序号工序名称零件号零件名称毛坯种类金工04钻两个对称的Φ30mm孔动模板设备名称及型号Z35摇臂钻床夹具名称及编号平口虎钳材料牌号规格毛重公斤净重硬度工时定额（分）机动辅助合计0.95min冷却润滑液上道工序下道工序工歩号工歩内容刀具辅助工具量具转数/分走刀次数走刀量切削深度1以G面中心孔的轴心为工序基准，钻两个对称的Φ30mm孔Φ30mm高速钢锥柄麻花钻平口虎钳内径百分表79.79r/min45拟定日期指导日期第页共页湖南农业大学机制教研室机械加工工序卡片车间工序号工序名称零件号零件名称毛坯种类金工05数控加工中心粗铣表面动模板设备名称及型号T616卧式铣镗床夹具名称及编号平口虎钳材料牌号规格毛重公斤净重硬度工时定额（分）机动辅助合计冷却润滑液上道工序下道工序工歩号工歩内容刀具辅助工具量具转数/分走刀次数走刀量切削深度1粗铣上表面YT15硬质合金端铣刀平口虎钳2mm2粗铣凸台表面同上平口虎钳2mm3半精铣槽同上平口虎钳2mm4粗铣长度为516mm的表面同上平口虎钳2mm5粗铣长度为570mm的表面同上平口虎钳2mm6粗铣右表面同上平口虎钳2mm7粗铣I表面同上平口虎钳2mm8半精铣I表面同上平口虎钳2mm9半精铣长度为255mm型孔表面高速钢镶齿圆柱形铣刀平口虎钳2mm10半精铣宽度146mm的型孔表面高速钢镶齿圆柱形铣刀平口虎钳2mm11半精铣型孔圆弧R20表面平口虎钳2mm拟定日期指导日期第页共页湖南农业大学机制教研室机械加工工序卡片车间工序号工序名称零件号零件名称毛坯种类金工06钻I端面Φ30深76mm的孔动模板设备名称及型号Z35摇臂钻床夹具名称及编号平口钳材料牌号规格毛重公斤净重硬度工时定额（分）机动辅助合计冷却润滑液上道工序下道工序工歩号工歩内容刀具辅助工具量具转数/分走刀次数走刀量切削深度1钻I端面Φ30深76mm的孔Φ30mm高速钢锥柄麻花钻内径百分表30mm拟定日期指导日期第页共页湖南农业大学机制教研室机械加工工序卡片车间工序号工序名称零件号零件名称毛坯种类金工07粗镗中心盲孔Φ128，高位14mm动模板设备名称及型号T616卧式铣镗床夹具名称及编号平口钳材料牌号规格毛重公斤净重硬度工时定额（分）机动辅助合计冷却润滑液上道工序下道工序工歩号工歩内容刀具辅助工具量具转数/分走刀次数走刀量切削深度1粗镗中心盲孔Φ128，高位14mmΦ128mm硬质合金微调镗刀平口钳内径百分表4mm拟定日期指导日期第页共页湖南农业大学机制教研室机械加工工序卡片车间工序号工序名称零件号零件名称毛坯种类金工08粗镗→半精镗→精镗Φ92mm的通孔动模板设备名称及型号T616卧式铣镗床夹具名称及编号平口钳材料牌号规格毛重公斤净重硬度工时定额（分）机动辅助合计冷却润滑液上道工序下道工序工歩号工歩内容刀具辅助工具量具转数/分走刀次数走刀量切削深度1粗镗Φ90.5mm孔Φ90.5mm硬质合金微调镗刀平口钳内径百分表2.5mm2半精镗Φ91.5mm孔Φ91.5mm硬质合金微调镗刀平口钳内径百分表1mm3精镗Φ92mm孔Φ92mm硬质合金微调镗刀平口钳内径百分表0.5mm拟定日期指导日期第页共页湖南农业大学机制教研室机械加工工序卡片车间工序号工序名称零件号零件名称毛坯种类金工09粗镗→半精镗→精镗4-Φ80mm的通孔动模...
