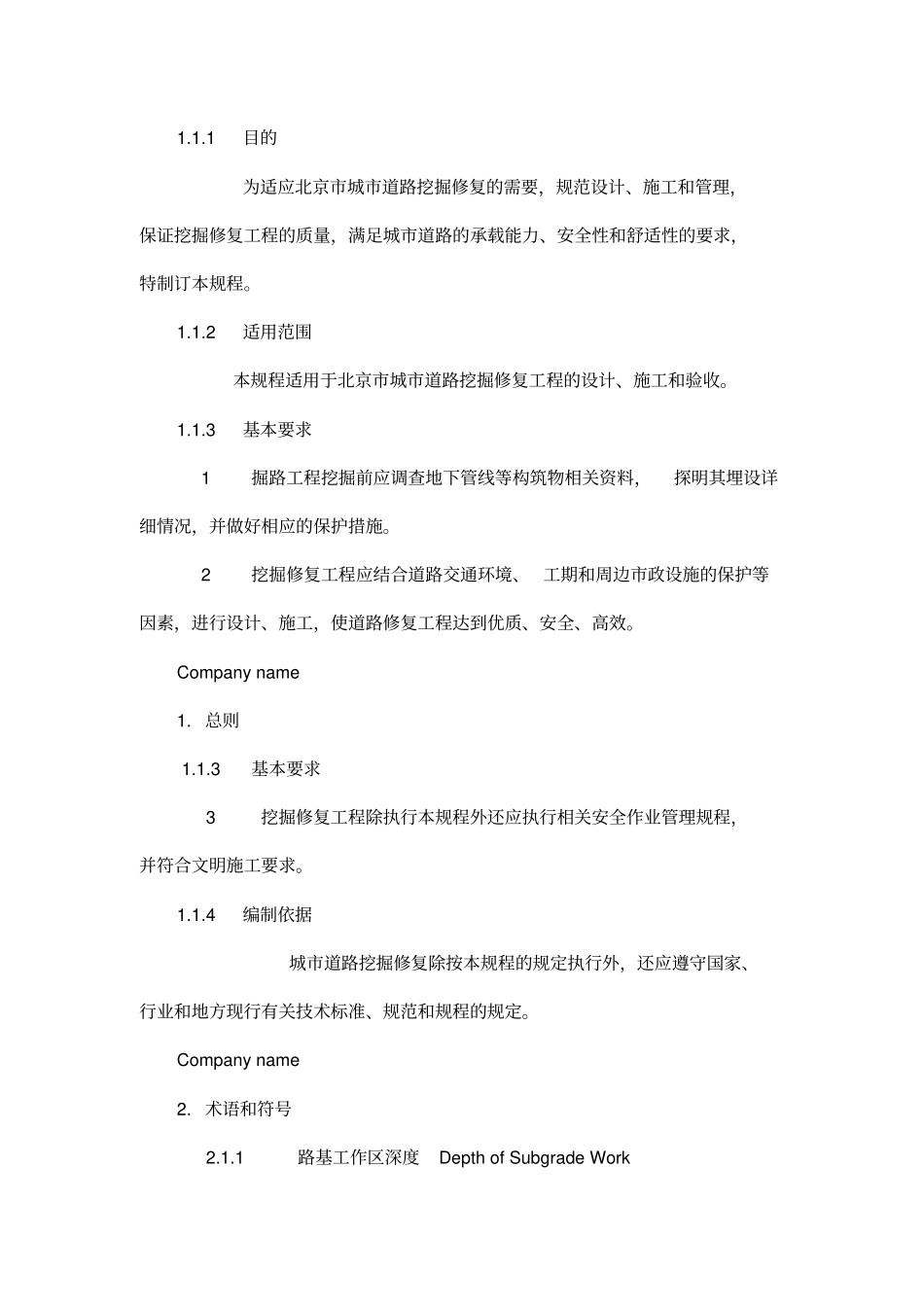

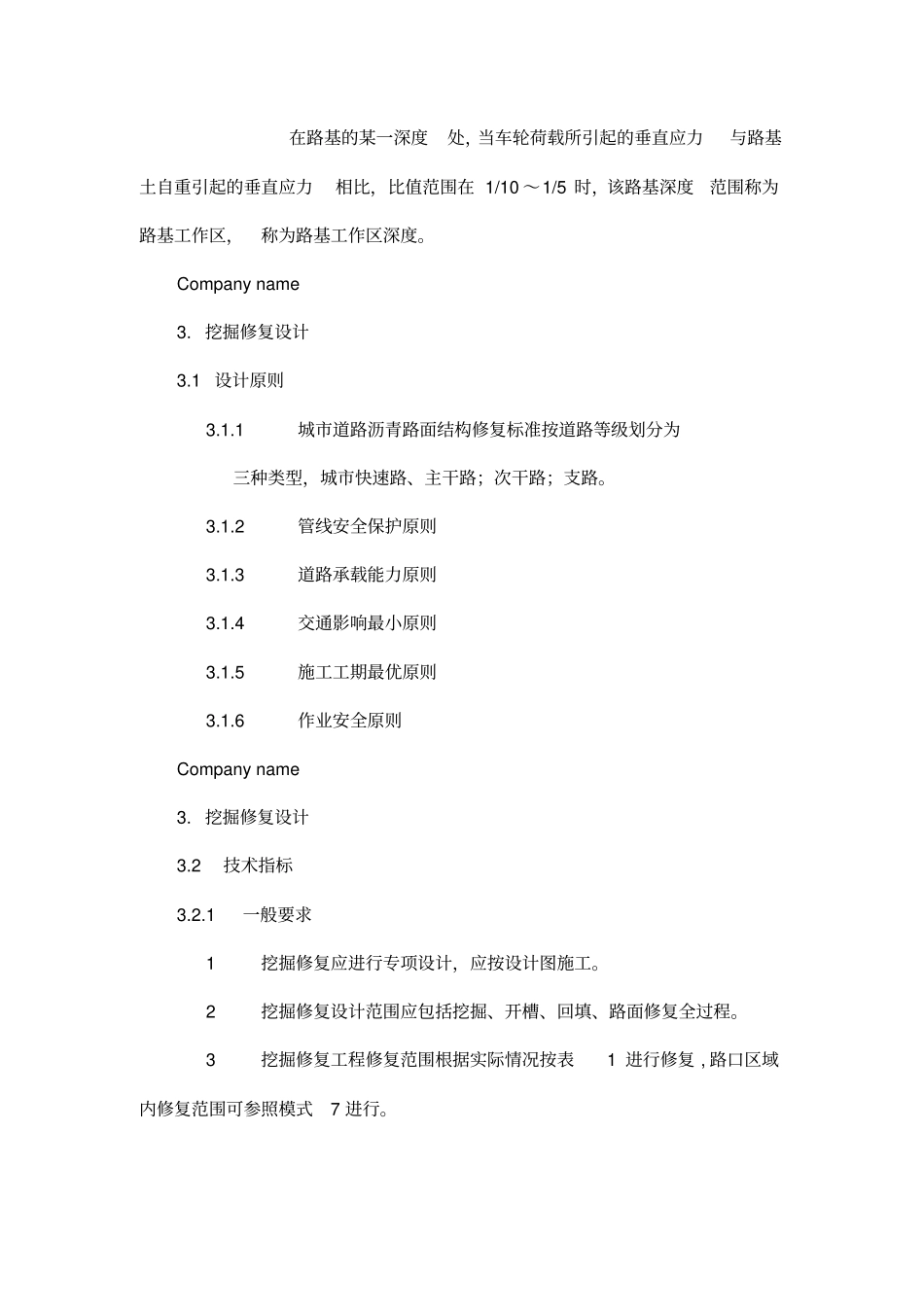

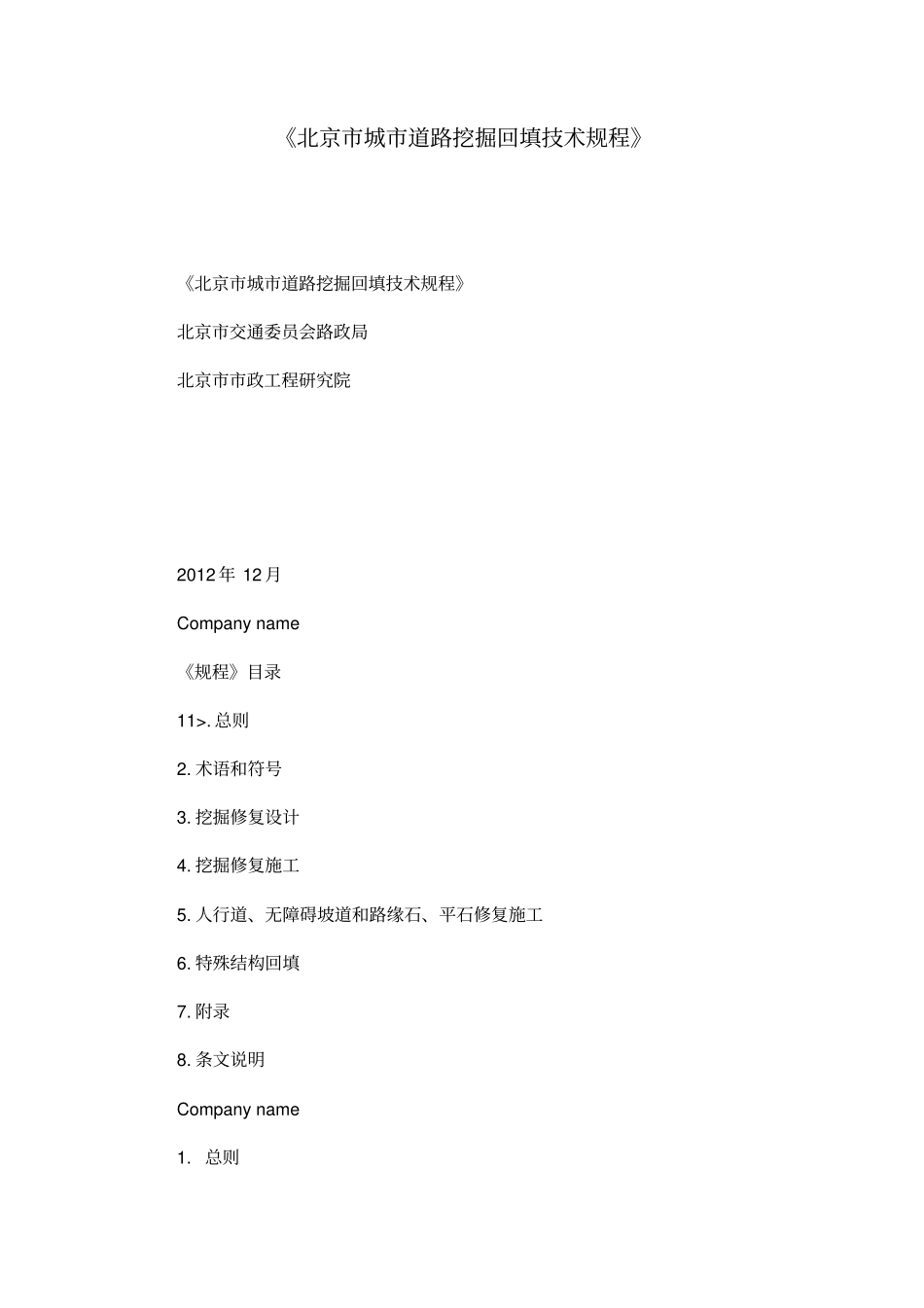

《北京市城市道路挖掘回填技术规程》《北京市城市道路挖掘回填技术规程》北京市交通委员会路政局北京市市政工程研究院2012年12月Companyname《规程》目录11>.总则2.术语和符号3.挖掘修复设计4.挖掘修复施工5.人行道、无障碍坡道和路缘石、平石修复施工6.特殊结构回填7.附录8.条文说明Companyname1.总则1.1.1目的为适应北京市城市道路挖掘修复的需要，规范设计、施工和管理，保证挖掘修复工程的质量，满足城市道路的承载能力、安全性和舒适性的要求，特制订本规程。1.1.2适用范围本规程适用于北京市城市道路挖掘修复工程的设计、施工和验收。1.1.3基本要求1掘路工程挖掘前应调查地下管线等构筑物相关资料，探明其埋设详细情况，并做好相应的保护措施。2挖掘修复工程应结合道路交通环境、工期和周边市政设施的保护等因素，进行设计、施工，使道路修复工程达到优质、安全、高效。Companyname1.总则1.1.3基本要求3挖掘修复工程除执行本规程外还应执行相关安全作业管理规程，并符合文明施工要求。1.1.4编制依据城市道路挖掘修复除按本规程的规定执行外，还应遵守国家、行业和地方现行有关技术标准、规范和规程的规定。Companyname2.术语和符号2.1.1路基工作区深度DepthofSubgradeWork在路基的某一深度处，当车轮荷载所引起的垂直应力与路基土自重引起的垂直应力相比，比值范围在1/10～1/5时，该路基深度范围称为路基工作区，称为路基工作区深度。Companyname3.挖掘修复设计3.1设计原则3.1.1城市道路沥青路面结构修复标准按道路等级划分为三种类型，城市快速路、主干路；次干路；支路。3.1.2管线安全保护原则3.1.3道路承载能力原则3.1.4交通影响最小原则3.1.5施工工期最优原则3.1.6作业安全原则Companyname3.挖掘修复设计3.2技术指标3.2.1一般要求1挖掘修复应进行专项设计，应按设计图施工。2挖掘修复设计范围应包括挖掘、开槽、回填、路面修复全过程。3挖掘修复工程修复范围根据实际情况按表1进行修复,路口区域内修复范围可参照模式7进行。Companyname3.挖掘修复设计挖掘修复工程修复范围Companyname面层修复模式Companyname3.挖掘修复设计4路基工作区深度北京市城市道路路基工作区深度按道路等级不同，分为三个控制指标，具体详见表2。Companyname3.挖掘修复设计3.2.2技术要求1路基回填应选择合格的材料，其回弹模量应比原有路基模量提高5～10%，且不得小于40MPa。2修复区域路基路面的整体性能应不低于开挖前的使用性能和服务水平。3应充分考虑修复区域与邻近未开挖区域之间的衔接，使两者形成有效的工作整体。4对不同等级、不同路面类型的道路应考虑相应的修复路面结构组合和材料组成，按照相关路面设计规范执行。Companyname3.挖掘修复设计3.2.3弯沉控制指标1挖掘修复设计标准应按原道路等级进行设计，必要时可提高设计标准。2对于沥青混凝土路面，道路挖掘修复的设计指标为修复区域的路面弯沉，设计标准按式（1）执行：(1)式中：——修复后的路面实测代表弯沉值；——与开挖区最近轮迹带的路面实测代表弯沉值。Companyname3.挖掘修复设计3.3结构组合3.3.1沥青路面1面层、基层的结构类型与厚度应与现状交通量相适应。交通量大、轴载重时，应采用高等级面层与强度较高的结合料稳定类基层。2层间结合须紧密稳定，以保证结构的整体性和应力传布的连续性。面层与基层之间宜根据基层类型和施工情况适当洒布透层沥青、粘层沥青或采用沥青封层。3各结构层的材料回弹模量应自上而下递减，基层材料与面层材料的回弹模量比应大于或等于0.3；土基与基层（或底基层）的回弹模量比宜为0.08～0.4。Companyname3.挖掘修复设计3.3.1沥青路面4修复路面结构应不低于原路面结构，局部加固处理，结构层次不宜过多。5沟槽分段回填时，交接处应做成阶梯形，阶梯长度应大于层厚的两倍。6凡具备机械摊铺条件的必须进行机械摊铺。Companyname3.挖掘修复设计3.4开槽宽度3.4.1沟槽底部的开挖宽度，应符合设计要求；设计无要求时，沟槽底部的开挖宽度应不小于800mm且沟槽的顶部开挖宽度应不小于1000mm；若沟槽底部的开挖宽度小于800mm时须采用特殊材料回填以满足道路功能的要求。3.4.2在下列天然湿度状态下的土层...
