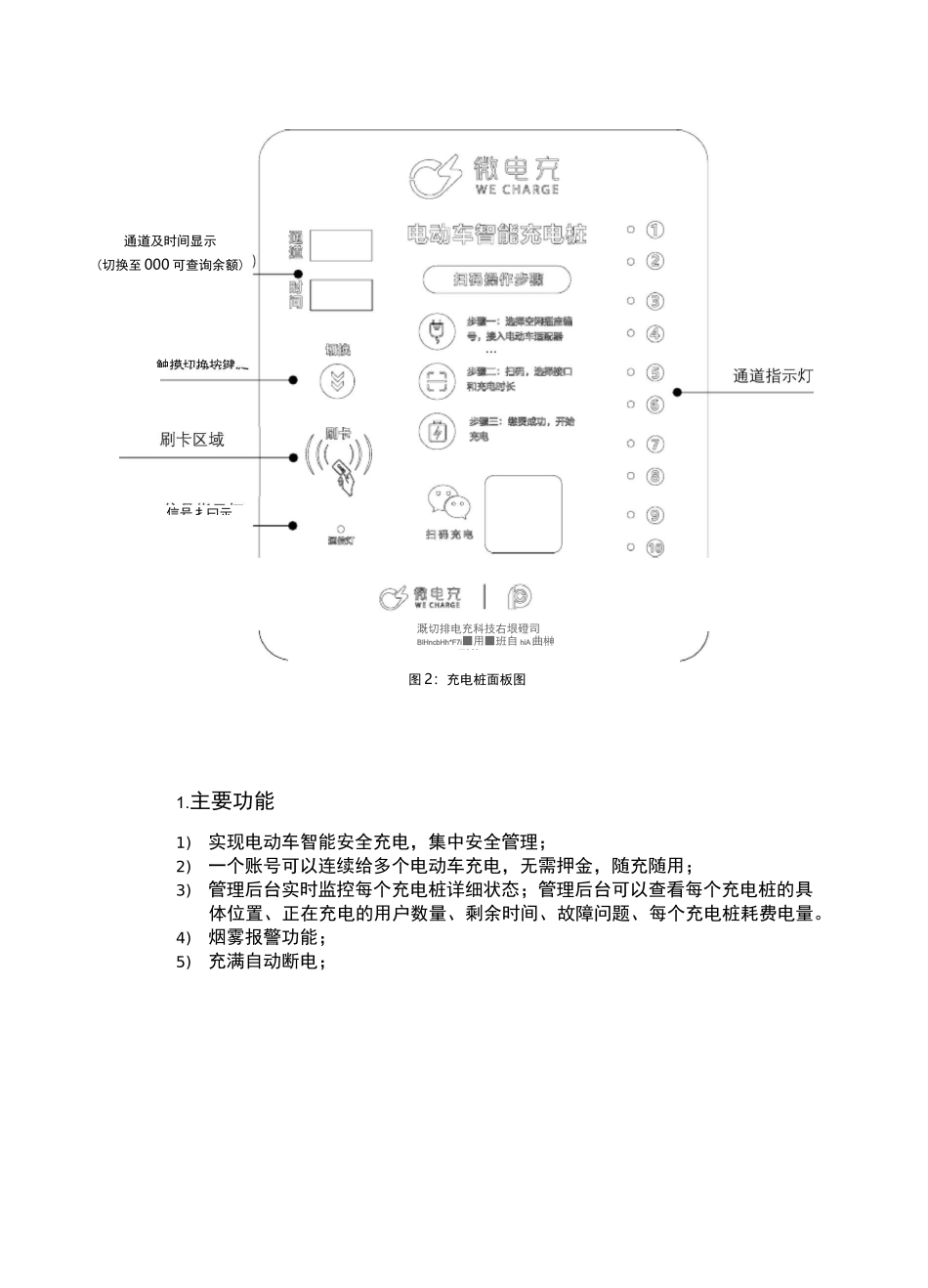

电动自行车智能充电管理系统设计方案XXXXXXXXXX科技有限公司20xx年XX月XX日手机启动锻佶小程倬oooo充电设扫描充电I金额充值、故障反微信小程序比r池"匕.充电桩位首，消息推送.优忠仁息睢送，新闻推送亡tl(«>»-:E_D皓©KLJSF4aI■=T充电端口开和关OOOOOOOO/||討1fEi允电桩用电章，般障反蟻、克电\云月艮务器「状态实时监控、烟雳火灾警报智能充电桩简介根据2017年国家信息化安全三防建设精神要求，物联网安全社区的智能化集中化的城市镇城中村各社区的充电桩整套解决方案，给目前所有电动自行车提供充电。本产品由xxxxxx科技有限公司研发，涵盖了智能硬件、APP云服务、智能充电等一系列的社区智慧城市集中化管理的安全社区，预防社区私自乱拉电线，杜绝与预防自行车充电的火灾发生防范!解决城镇综合社区的居住环境的用电充电的隐患整套成熟的物联网解决方案，整体方案构成如下所示:图1：整体方案图2：充电桩面板图1.主要功能1)实现电动车智能安全充电，集中安全管理；2)一个账号可以连续给多个电动车充电，无需押金，随充随用；3)管理后台实时监控每个充电桩详细状态；管理后台可以查看每个充电桩的具体位置、正在充电的用户数量、剩余时间、故障问题、每个充电桩耗费电量。4)烟雾报警功能；5)充满自动断电；触摸切换按键通道及时间显示(切换至000可查询余额)信号扌曰示溉切排电充科技右垠磴司BlHncbHh*F7i■用■班自hiA曲榊Cfr-.U-d-耐他：＜03-®4-OD7B2.硬件参数与电气原理说明1）结构参数序列类别描述1口々口口名电动车智能充电桩2尺寸316*268*85(mm)(高*宽*厚)3重量4kg4材质充电桩主体（SPCC冷轧板带烤漆处理）；面板（钢化玻璃带丝印）2）结构尺寸3）电气参数输入空开熔断器保护电流：250V32A（外接）输出可充电的通道路数：10路整机额定电压/频率：AC220V/50HZ单路额定电压/频率：AC220V/50HZ整机最大电流：W20A单路最大电流：W3.6A整机最大功率：W4400W单路最大功率：W800W火灾监测传感器：烟感探测器通讯方式：移动4G通讯安全技术指标：安全接地：主板交流输入的安全接地线与金属外壳接地柱螺丝柱，并与安装所在地的大地下面20cm埋到大地，施工时强制性安全接地。本机可以适应充电适配器的对应电池电压和电流保护参数：电池电压：36V/48V/60V/64V最大电流：3A/3.5A/3.5A/3AA、常见电动单车的电池充电器的最高充电电压参数：36V（24V电动单车）48V（36V电动单车）60V（48V电动单车）75V（60V电动单车）B、常见电动单车的电池充电器的最高充电最大充电电流：3A（24V电动单车）3.5A（36V电动单车）3.5A（48V电动单车）3.5A（60V电动单车）4）使用环境a）环境温度：正常工作环境温度-20*〜+50*，存储温度-30*〜+70°C；b）海拔高度＜2000m；c）相对湿度：5％〜85％，无凝结;d）使用地点应具有防风沙、雨、雪的设施；无腐蚀性气体；无爆炸性气体的环境中。2号插4号插座5号插座右号插9号插12■--3456789■'--10'■--主板输出火线端零1壽2火地'\i\■L亠農（W入屁电幵3.设备安装说明1）电气接线原理和接线安装要求说明接线原理图注：非专业人士请勿換作!NO.75平方的虹色线M4平方的红芭銭=4平方话蓝色媾总4平方鸽巫斌色第特别注意：设备外壳必须正确安全的接地拘出鑒張陽子和输入端2）设备施工安装说明产品安装环境要求：依据GA745-2008《自助终端类电气设备安全防范的规定》强制性要求设备施工时务必安装设置在遮雨棚内，严禁露天安装，保护充电设备与人身安全!充电站遮雨亭的安全防范除应符合国标自助电气设备的国内标准5.5规定外，还应符合下列要求。a）应保证其整体与地面牢固连接，并隐藏连接用电的电线电缆的布线槽等装置。b）安装地面应采用钢筋混凝土浇筑，厚度不低于400mm，面积不小于其占地面积的1.2倍。设备的连接件埋入深度不低于300mm。防雨棚的金属外壳均安全接地。要求交流输入的地线，和输出的地线严格的安全良好接地.c）安装施工布线要求施工安装时，需要从电箱电表的输出端拉线接入到漏电保护开关，输入端电线规格要求为19芯4mm2铜线。其中：红色为火线，蓝色为零线。绿蓝双色为地线。其安全载流量达到40A以上。并要求电线具备耐寒耐高温，硅橡胶（内）玻纤维编...
