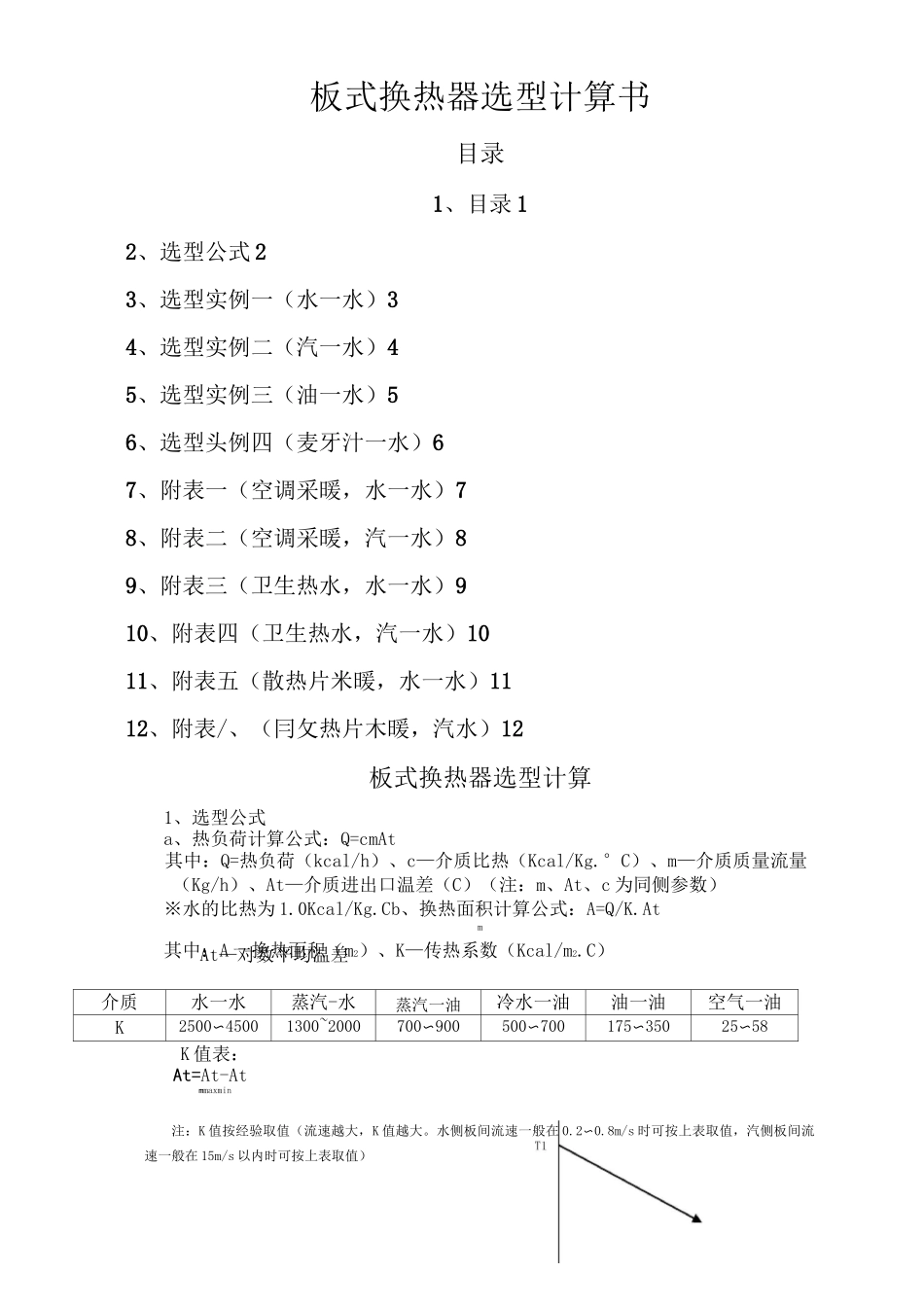

板式换热器选型_第1页
1/11

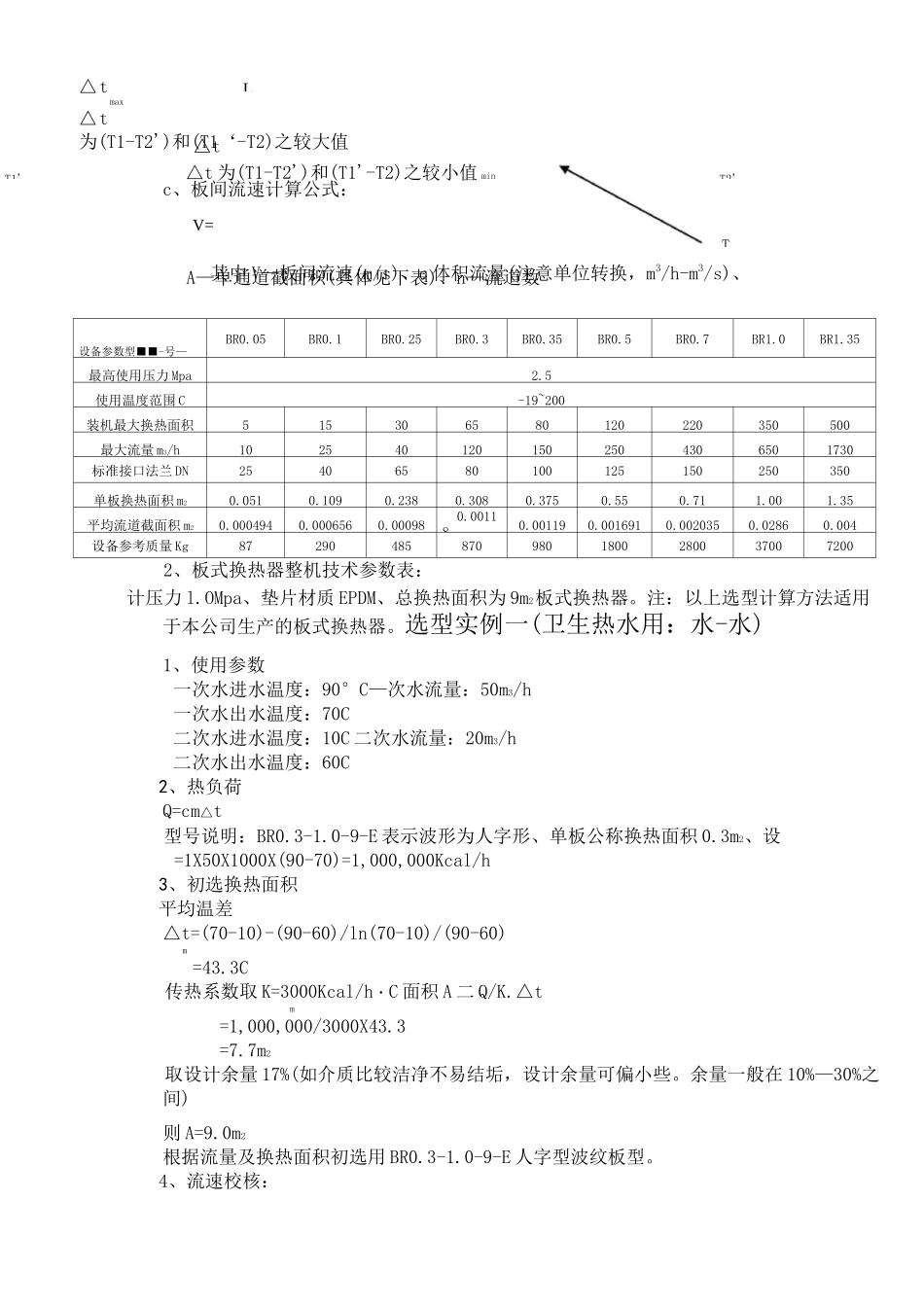

板式换热器选型_第2页
2/11

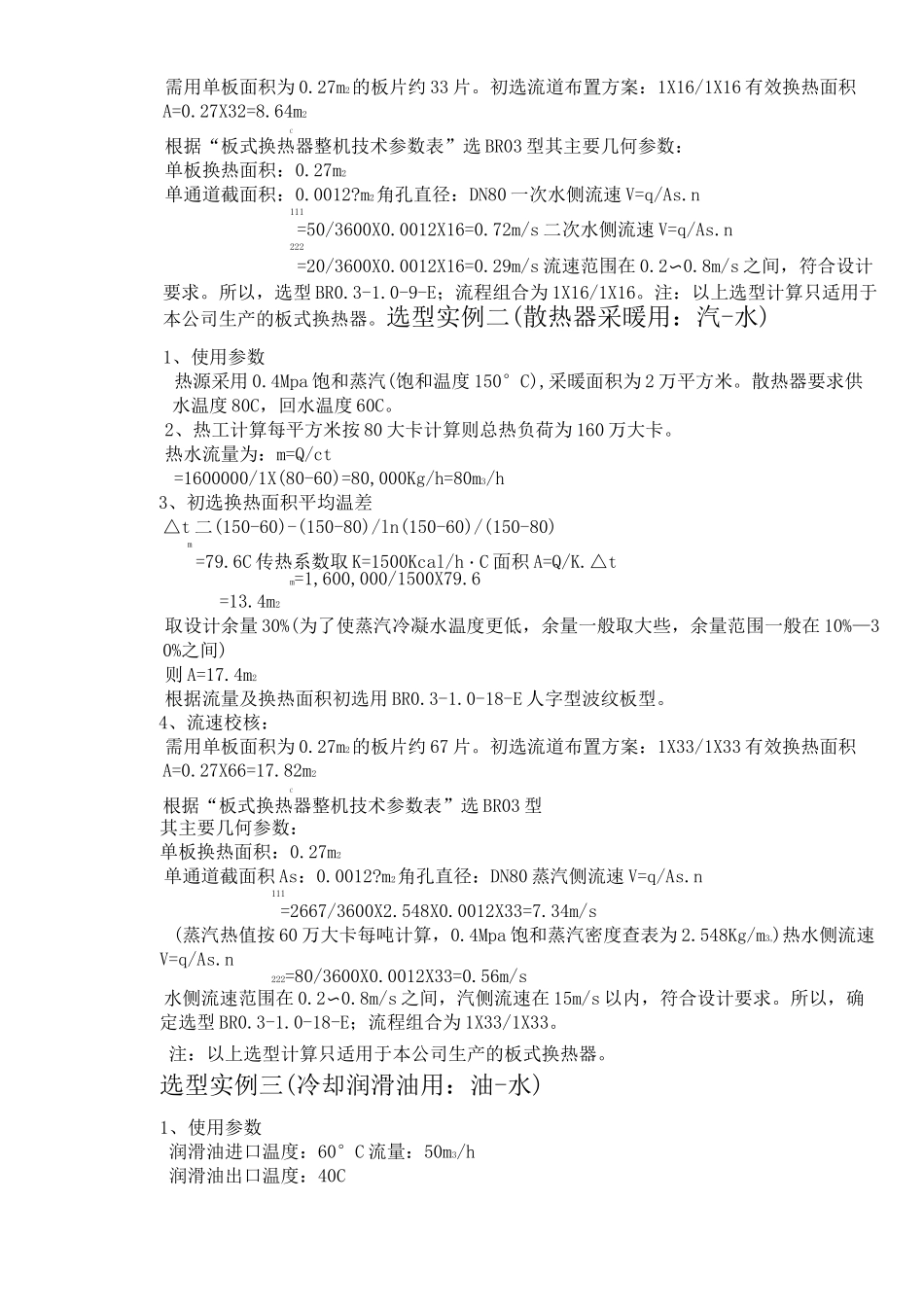

板式换热器选型_第3页
3/11
At—对数平均温差m板式换热器选型计算书目录1、目录12、选型公式23、选型实例一(水一水)34、选型实例二(汽一水)45、选型实例三(油一水)56、选型头例四(麦牙汁一水)67、附表一(空调采暖,水一水)78、附表二(空调采暖,汽一水)89、附表三(卫生热水,水一水)910、附表四(卫生热水,汽一水)1011、附表五(散热片米暖,水一水)1112、附表/、(冃攵热片木暖,汽水)12板式换热器选型计算1、选型公式a、热负荷计算公式:Q=cmAt其中:Q=热负荷(kcal/h)、c—介质比热(Kcal/Kg.°C)、m—介质质量流量(Kg/h)、At—介质进出口温差(C)(注:m、At、c为同侧参数)※水的比热为1.0Kcal/Kg.Cb、换热面积计算公式:A=Q/K.Atm其中:A一换热面积(m2)、K—传热系数(Kcal/m2.C)介质水一水蒸汽-水蒸汽一油冷水一油油一油空气一油K2500〜45001300~2000700〜900500〜700175〜35025〜58At=At-AtmmaxminK值表:注:K值按经验取值(流速越大,K值越大。水侧板间流速一般在0.2〜0.8m/s时可按上表取值,汽侧板间流速一般在15m/s以内时可按上表取值)L△tmaxT1'TA—单通道截面积(具体见下表)、n—流道数△tmax△t为(T1-T2')和(T1‘-T2)之较大值△t为(T1-T2')和(T1'-T2)之较小值minc、板间流速计算公式:V=其中V—板间流速(m/s)、q体积流量(注意单位转换,m3/h-m3/s)、设备参数型■■-号—BR0.05BR0.1BR0.25BR0.3BR0.35BR0.5BR0.7BR1.0BR1.35最高使用压力Mpa2.5使用温度范围C-19~200装机最大换热面积515306580120220350500最大流量m3/h1025401201502504306501730标准接口法兰DN25406580100125150250350单板换热面积m20.0510.1090.2380.3080.3750.550.711.001.35平均流道截面积m20.0004940.0006560.000980.001180.001190.0016910.0020350.02860.004设备参考质量Kg872904858709801800280037007200计压力l.OMpa、垫片材质EPDM、总换热面积为9m2板式换热器。注:以上选型计算方法适用于本公司生产的板式换热器。选型实例一(卫生热水用:水-水)1、使用参数一次水进水温度:90°C—次水流量:50m3/h一次水出水温度:70C二次水进水温度:10C二次水流量:20m3/h二次水出水温度:60C2、热负荷Q=cm△t=1X50X1000X(90-70)=1,000,000Kcal/h3、初选换热面积平均温差△t=(70-10)-(90-60)/ln(70-10)/(90-60)m=43.3C传热系数取K=3000Kcal/h・C面积A二Q/K.△tm=1,000,000/3000X43.3=7.7m2取设计余量17%(如介质比较洁净不易结垢,设计余量可偏小些。余量一般在10%—30%之间)则A=9.0m2根据流量及换热面积初选用BR0.3-1.0-9-E人字型波纹板型。4、流速校核:T2'2、板式换热器整机技术参数表:型号说明:BR0.3-1.0-9-E表示波形为人字形、单板公称换热面积0.3m2、设需用单板面积为0.27m2的板片约33片。初选流道布置方案:1X16/1X16有效换热面积A=0.27X32=8.64m2C根据“板式换热器整机技术参数表”选BR03型其主要几何参数:单板换热面积:0.27m2单通道截面积:0.0012?m2角孔直径:DN80一次水侧流速V=q/As.n111=50/3600X0.0012X16=0.72m/s二次水侧流速V=q/As.n222=20/3600X0.0012X16=0.29m/s流速范围在0.2〜0.8m/s之间,符合设计要求。所以,选型BR0.3-1.0-9-E;流程组合为1X16/1X16。注:以上选型计算只适用于本公司生产的板式换热器。选型实例二(散热器采暖用:汽-水)1、使用参数热源采用0.4Mpa饱和蒸汽(饱和温度150°C),采暖面积为2万平方米。散热器要求供水温度80C,回水温度60C。2、热工计算每平方米按80大卡计算则总热负荷为160万大卡。热水流量为:m=Q/ct=1600000/1X(80-60)=80,000Kg/h=80m3/h3、初选换热面积平均温差△t二(150-60)-(150-80)/ln(150-60)/(150-80)m=79.6C传热系数取K=1500Kcal/h・C面积A=Q/K.△tm=1,600,000/1500X79.6=13.4m2取设计余量30%(为了使蒸汽冷凝水温度更低,余量一般取大些,余量范围一般在10%—30%之间)则A=17.4m2根据流量及换热面积初选用BR0.3-1.0-18-E人字型波纹板型。4、流速校核:需用单板面积为0.27m2的板片约67片。初选流道布置方案:1X33/1X33有效换热面积A=0.27X66=17.82m2C根据“板式换热器整机技术参数表”选BR03型其主要几何参数:单板换热面积:0.27m2单通道截...
