船舶电气设备安装工艺规范VIP免费

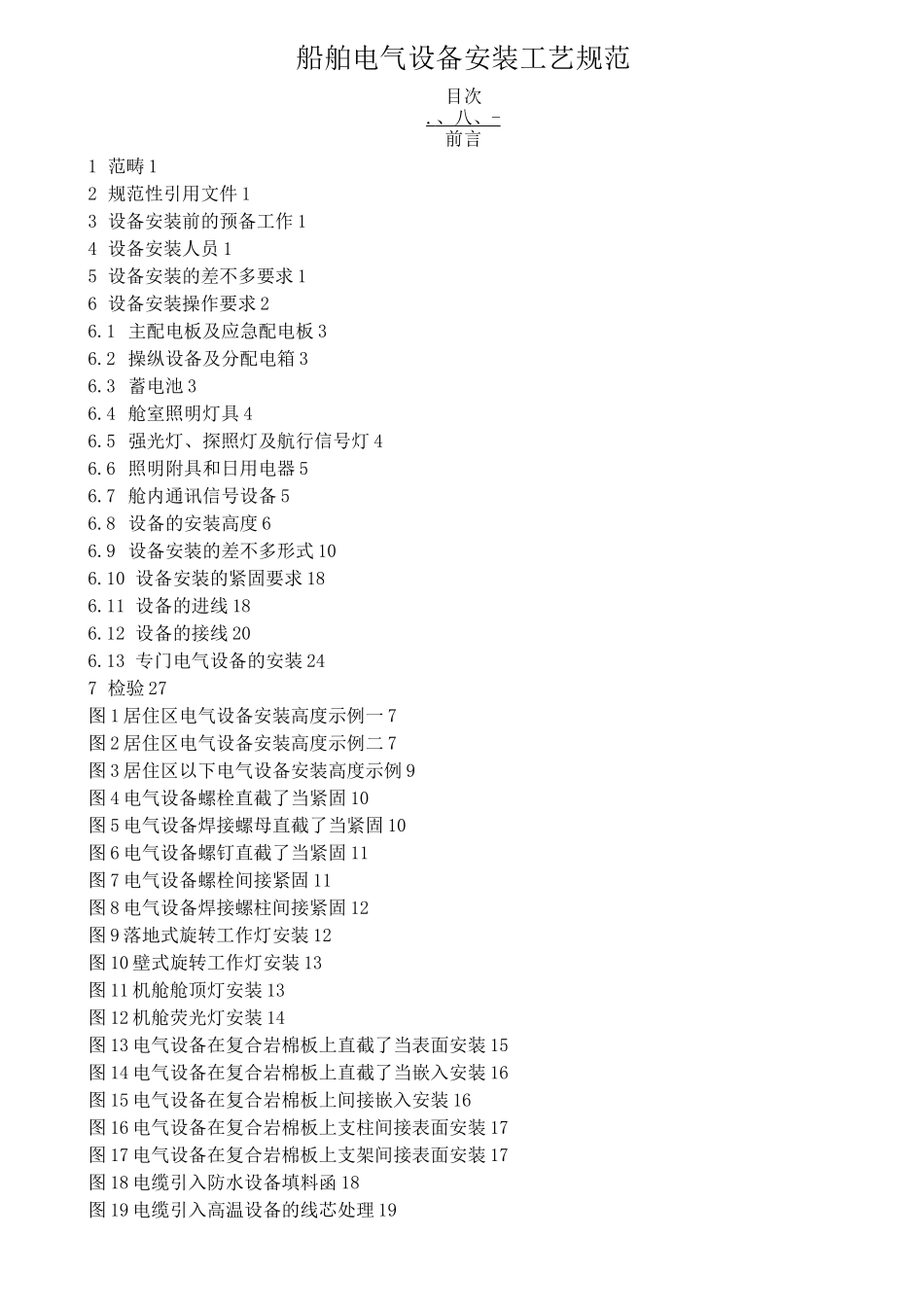

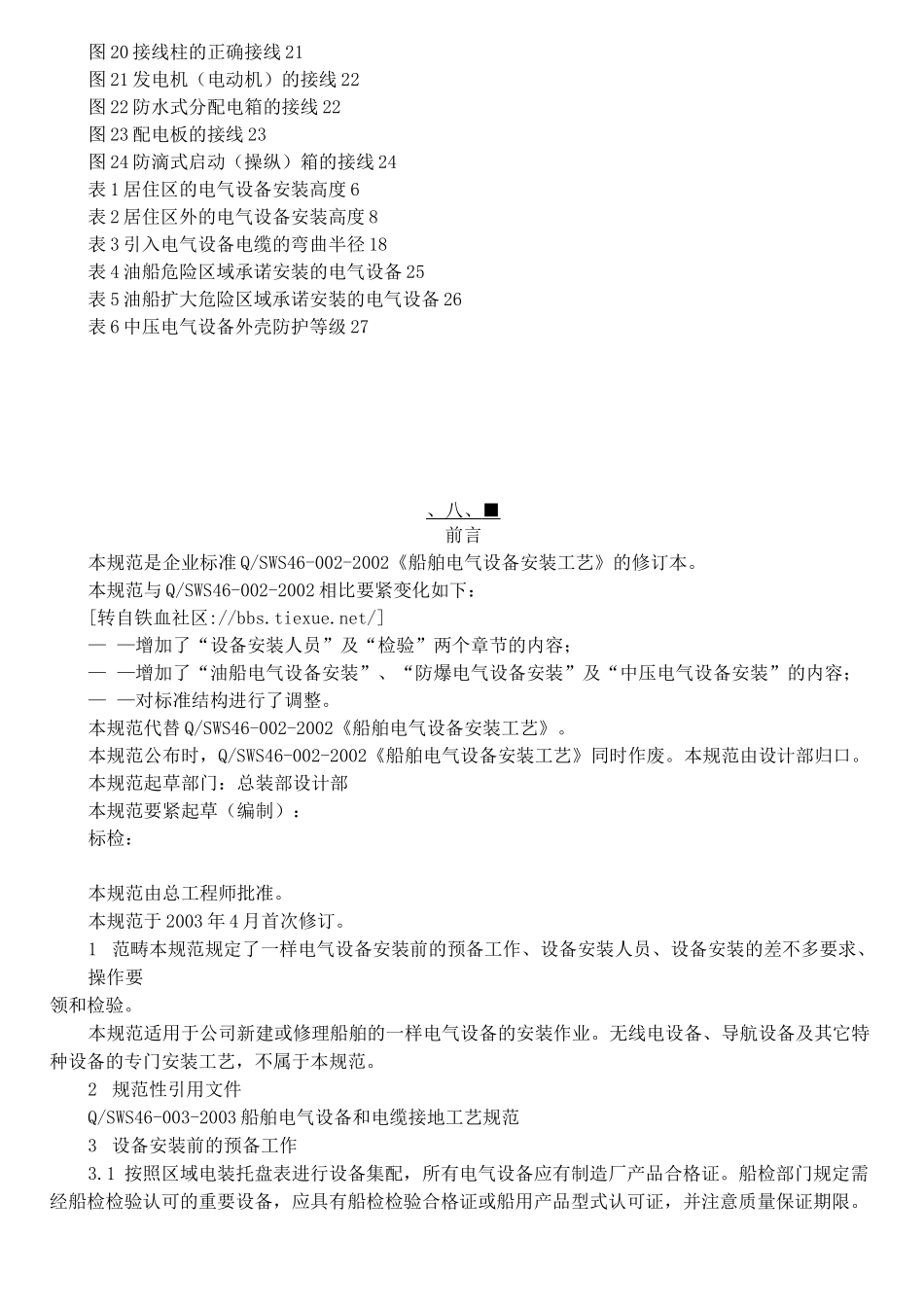

船舶电气设备安装工艺规范目次.、八、-前言1范畴12规范性引用文件13设备安装前的预备工作14设备安装人员15设备安装的差不多要求16设备安装操作要求26.1主配电板及应急配电板36.2操纵设备及分配电箱36.3蓄电池36.4舱室照明灯具46.5强光灯、探照灯及航行信号灯46.6照明附具和日用电器56.7舱内通讯信号设备56.8设备的安装高度66.9设备安装的差不多形式106.10设备安装的紧固要求186.11设备的进线186.12设备的接线206.13专门电气设备的安装247检验27图1居住区电气设备安装高度示例一7图2居住区电气设备安装高度示例二7图3居住区以下电气设备安装高度示例9图4电气设备螺栓直截了当紧固10图5电气设备焊接螺母直截了当紧固10图6电气设备螺钉直截了当紧固11图7电气设备螺栓间接紧固11图8电气设备焊接螺柱间接紧固12图9落地式旋转工作灯安装12图10壁式旋转工作灯安装13图11机舱舱顶灯安装13图12机舱荧光灯安装14图13电气设备在复合岩棉板上直截了当表面安装15图14电气设备在复合岩棉板上直截了当嵌入安装16图15电气设备在复合岩棉板上间接嵌入安装16图16电气设备在复合岩棉板上支柱间接表面安装17图17电气设备在复合岩棉板上支架间接表面安装17图18电缆引入防水设备填料函18图19电缆引入高温设备的线芯处理19图20接线柱的正确接线21图21发电机（电动机）的接线22图22防水式分配电箱的接线22图23配电板的接线23图24防滴式启动（操纵）箱的接线24表1居住区的电气设备安装高度6表2居住区外的电气设备安装高度8表3引入电气设备电缆的弯曲半径18表4油船危险区域承诺安装的电气设备25表5油船扩大危险区域承诺安装的电气设备26表6中压电气设备外壳防护等级27、八、■前言本规范是企业标准Q/SWS46-002-2002《船舶电气设备安装工艺》的修订本。本规范与Q/SWS46-002-2002相比要紧变化如下：[转自铁血社区://bbs.tiexue.net/]——增加了“设备安装人员”及“检验”两个章节的内容；——增加了“油船电气设备安装”、“防爆电气设备安装”及“中压电气设备安装”的内容；——对标准结构进行了调整。本规范代替Q/SWS46-002-2002《船舶电气设备安装工艺》。本规范公布时，Q/SWS46-002-2002《船舶电气设备安装工艺》同时作废。本规范由设计部归口。本规范起草部门：总装部设计部本规范要紧起草（编制）：标检：本规范由总工程师批准。本规范于2003年4月首次修订。1范畴本规范规定了一样电气设备安装前的预备工作、设备安装人员、设备安装的差不多要求、操作要领和检验。本规范适用于公司新建或修理船舶的一样电气设备的安装作业。无线电设备、导航设备及其它特种设备的专门安装工艺，不属于本规范。2规范性引用文件Q/SWS46-003-2003船舶电气设备和电缆接地工艺规范3设备安装前的预备工作3.1按照区域电装托盘表进行设备集配，所有电气设备应有制造厂产品合格证。船检部门规定需经船检检验认可的重要设备，应具有船检检验合格证或船用产品型式认可证，并注意质量保证期限。3.2核对设备及其爱护元件的型号、规格和整定值，并检查设备及零件应无缺损,具有内部接线的设备的必要的电路图或配电系统的插片图（贴片挂图）是否配齐。必要时应测量设备的绝缘电阻。3.3检查设备填料函的数量和内径，应与图纸要求相符,即与电缆外经相匹配。3.4予制的设备支架、底脚、底座等由集配中心配套，并装好使用设备的识别铭牌，配齐接线端子和带永久标记的端头套管，以便预装。3.5关于航行灯、强光灯、电风扇等使用插接电源的电气设备，应按系统图要求预先接好电缆及插头。额定电压超过的设备，应配用具有接地极的插头。4设备安装人员设备安装施工人员上岗前应进行船舶电气设备安装工艺知识和安全生产知识的应知应会培训，考试合格者方能上岗操作。5设备安装的差不多要求5.1关于经常要求操作和修理的电气设备,其安装场所应有足够的通风和空间,便于操作使用、修理。5.2设备的安装不应破坏舱壁或甲板原有的防护性能及强度，不应在水密舱壁、甲板、甲板室的露天外围壁上钻孔后以螺钉紧固电气设备。5.3电气设备不应安装在船舶外板上及双层底上。5.4在易燃、易爆舱室如蓄电池室、油漆间、煤舱等处，除该处必须的防爆型电气设备外，不应...
