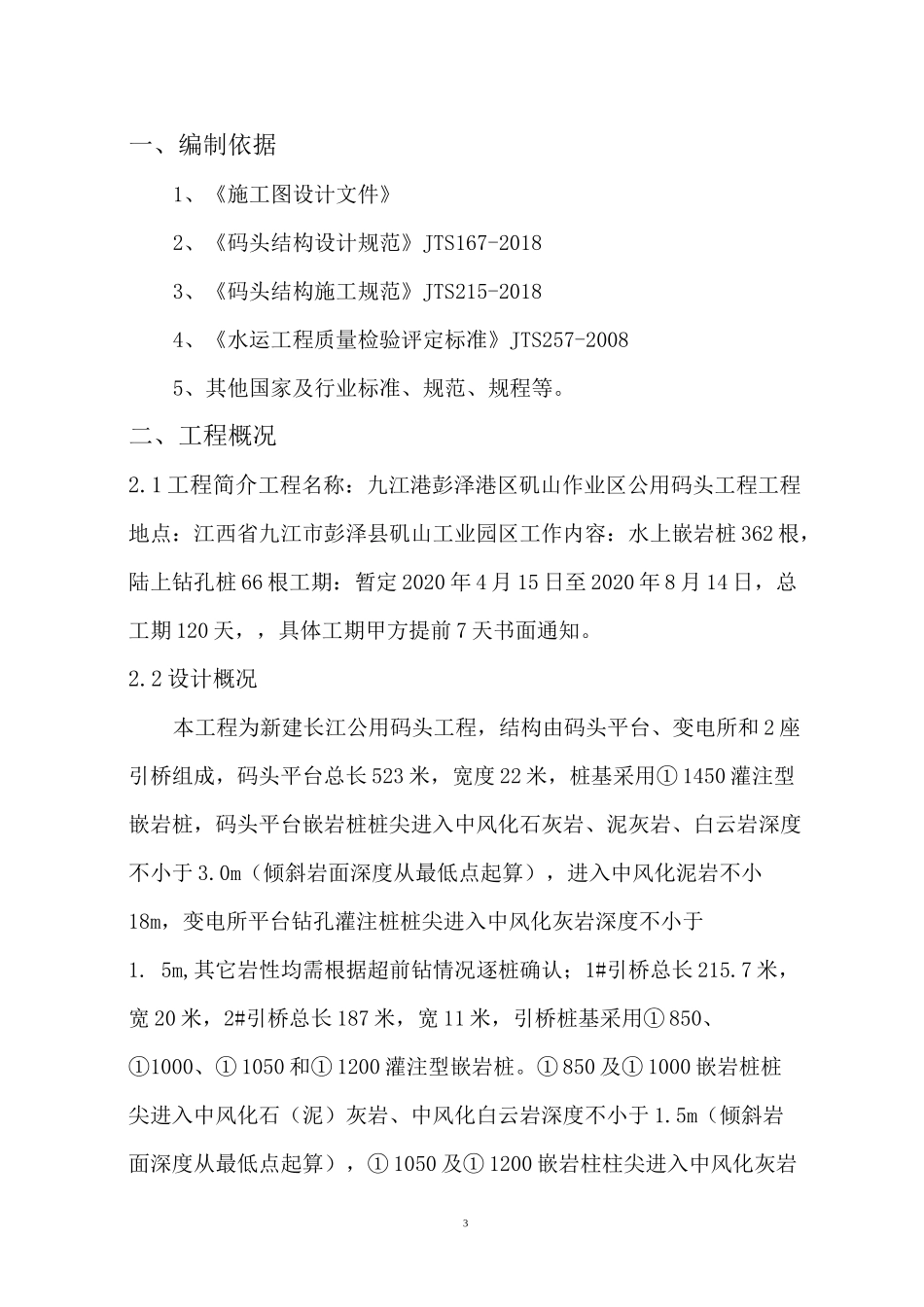

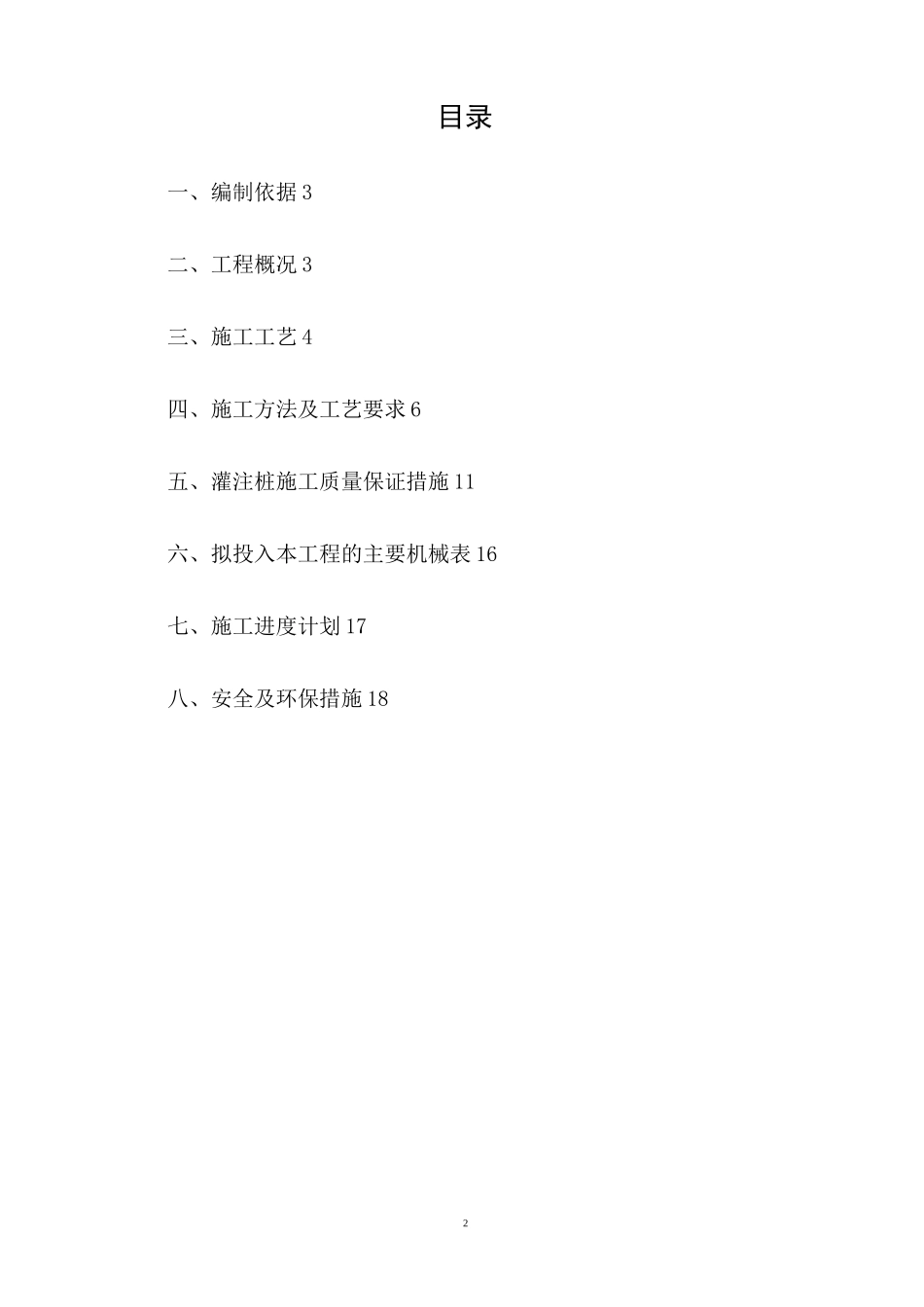

1九江港彭泽港区矶山作业区公用码头工程钻孔灌注桩工程施工组织设计上海铁能建设工程有限公司2020年5月13日星期三2目录一、编制依据3二、工程概况3三、施工工艺4四、施工方法及工艺要求6五、灌注桩施工质量保证措施11六、拟投入本工程的主要机械表16七、施工进度计划17八、安全及环保措施183一、编制依据1、《施工图设计文件》2、《码头结构设计规范》JTS167-20183、《码头结构施工规范》JTS215-20184、《水运工程质量检验评定标准》JTS257-20085、其他国家及行业标准、规范、规程等。二、工程概况2.1工程简介工程名称：九江港彭泽港区矶山作业区公用码头工程工程地点：江西省九江市彭泽县矶山工业园区工作内容：水上嵌岩桩362根，陆上钻孔桩66根工期：暂定2020年4月15日至2020年8月14日，总工期120天，，具体工期甲方提前7天书面通知。2.2设计概况本工程为新建长江公用码头工程，结构由码头平台、变电所和2座引桥组成，码头平台总长523米，宽度22米，桩基采用①1450灌注型嵌岩桩，码头平台嵌岩桩桩尖进入中风化石灰岩、泥灰岩、白云岩深度不小于3.0m（倾斜岩面深度从最低点起算），进入中风化泥岩不小18m，变电所平台钻孔灌注桩桩尖进入中风化灰岩深度不小于1.5m,其它岩性均需根据超前钻情况逐桩确认；1#引桥总长215.7米，宽20米，2#引桥总长187米，宽11米，引桥桩基采用①850、①1000、①1050和①1200灌注型嵌岩桩。①850及①1000嵌岩桩桩尖进入中风化石（泥）灰岩、中风化白云岩深度不小于1.5m（倾斜岩面深度从最低点起算），①1050及①1200嵌岩柱柱尖进入中风化灰岩4深度不小于2.0m,其它岩性需根据超前钻情况逐桩确认。三、施工工艺3.1冲击成孔灌注桩冲击成孔灌注桩施工流程图制作护筒制作钻头检修钻头平整场地桩位放样埋设护筒钻机就位钻进自检互检f监理工程师检杳向孔中注清水或泥浆泥浆沉淀池泥浆池监理工程师检杳*清孑L检测调整泥浆指泥浆备料钢筋骨架制作钢筋骨架吊装安立钢筋骨架＜监理工程师检查设隔水皮球设立导管试拼装检验导管测量砼面高度旁站监理监督砼输送V砼检验灌注水下砼拨除护筒56四、施工方法及工艺要求本工程灌注桩的施工中，计划每100米设置泥浆沉淀池，采用泥浆车运至指定弃渣场，钢筋笼在指定区域加工成型，运至现场，由专业人员进行拼接、吊机下放钢筋笼。采用导管法连续灌注水下砼。在同一区域连续钻孔时，保证施工的钻孔中心距离5m以内任何桩的混凝土都已浇筑24h以后，方可开钻。4.1施工准备1、进行场地勘探调查，对既有架空电线、地下电缆、给排水管道等设施，如果妨碍施工或对安全操作有影响，采取清除、移位、保护等措施妥善处理。2、平整场地，以便钻机安装和移位。对不利于施工机械运行的松散场地，采取硬化、加固等措施，场地采取有效的排水措施。3、架设电力线路，配备适合的变压器或柴油机。4、确定科学合理的钻孔方法和设备。4.2钢护筒埋设平整场地后，由测量人员准确定出钻孔中心位置。桩位放样完成后，现场技术员应及时用钢尺符合桩位，工班在桩的前后左右距中心加处分别设置护桩，交角不小于60度。钻孔前设置坚固、不漏水的孔口护筒。护筒采用5mm厚钢板卷制，内径应大于钻头直径20〜40cm,拟采用2.5m高。钢护筒分节加工，顶部和底部各1m范围作加强箍。每节护筒连接采用坡口焊。钢护筒的埋设必须认真进行，护筒底部及四周应用粘土填筑，并分层夯实处理，护筒顶高出地面0.3m左右，并在顶部焊加强筋和吊耳。7钻进过程中经常检查护筒是否发生偏移和下沉，并及时处理。4.3钻机就位钻机就位前，应搭设工作平台，对钻孔的各项准备工作进行检查；安装钻机时要求底部垫平，保持稳定，不得产生位移和沉陷，顶端用缆风绳对称拉紧，钻头应对准桩位，以保证成桩后偏差不大于50mm。4.4泥浆制备用造浆机制浆，并储存于泥浆池中。钻孔施工时，根据地层情况及时调整泥浆性能指标，以保证成孔速度和质量，施工中随着孔深的增加向孔内及时、连续地补浆，维持护筒内应有的水头，防止孔壁坍塌。泥浆比重可根据钻进不同地层及时进行调整。4.5钻孔各项性能指标如下钻孔允许偏差和检验方法序号项目允许偏差检验方法顶面位置护筒高出原地面30cm；倾斜度W1%内径大于...
