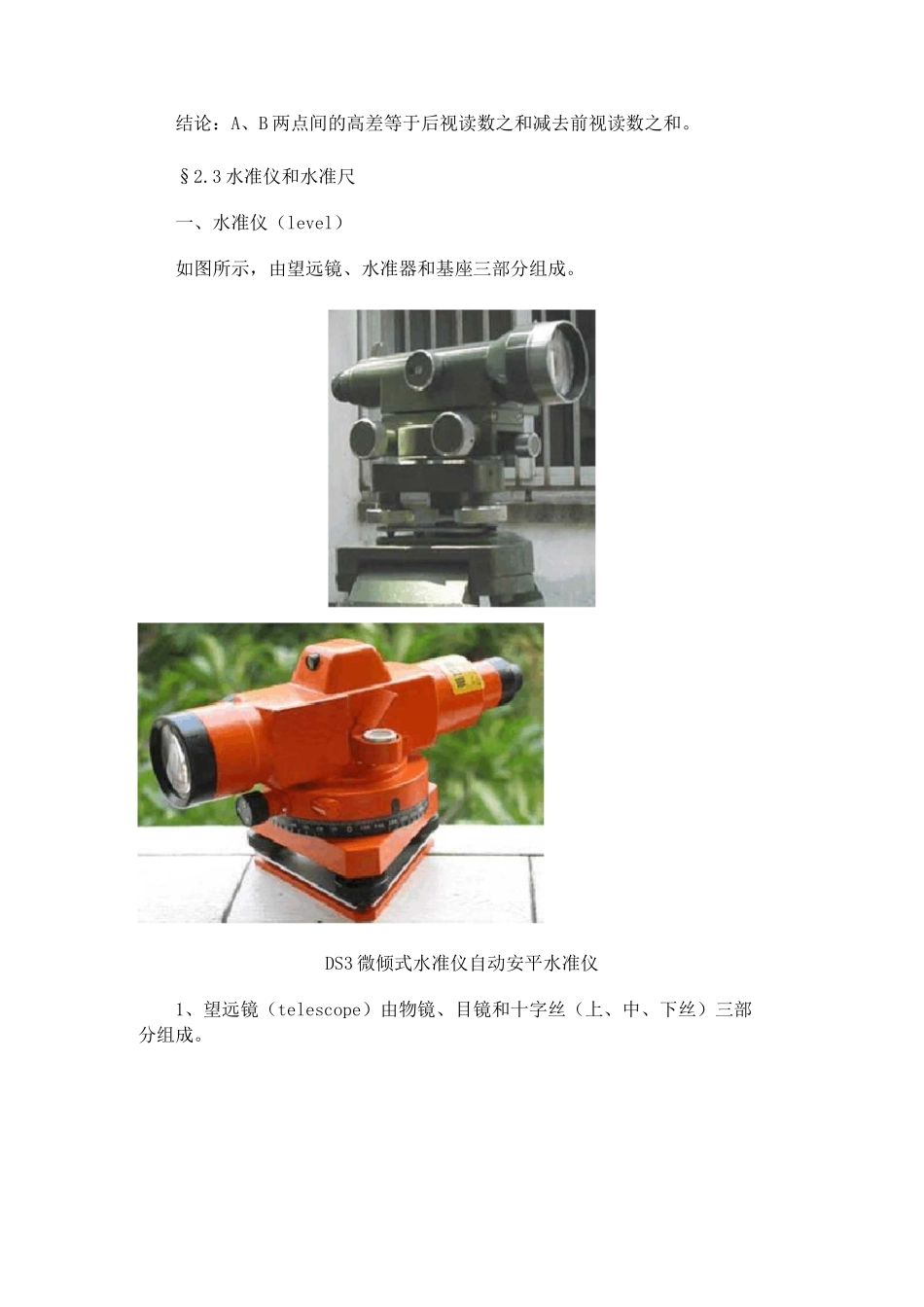

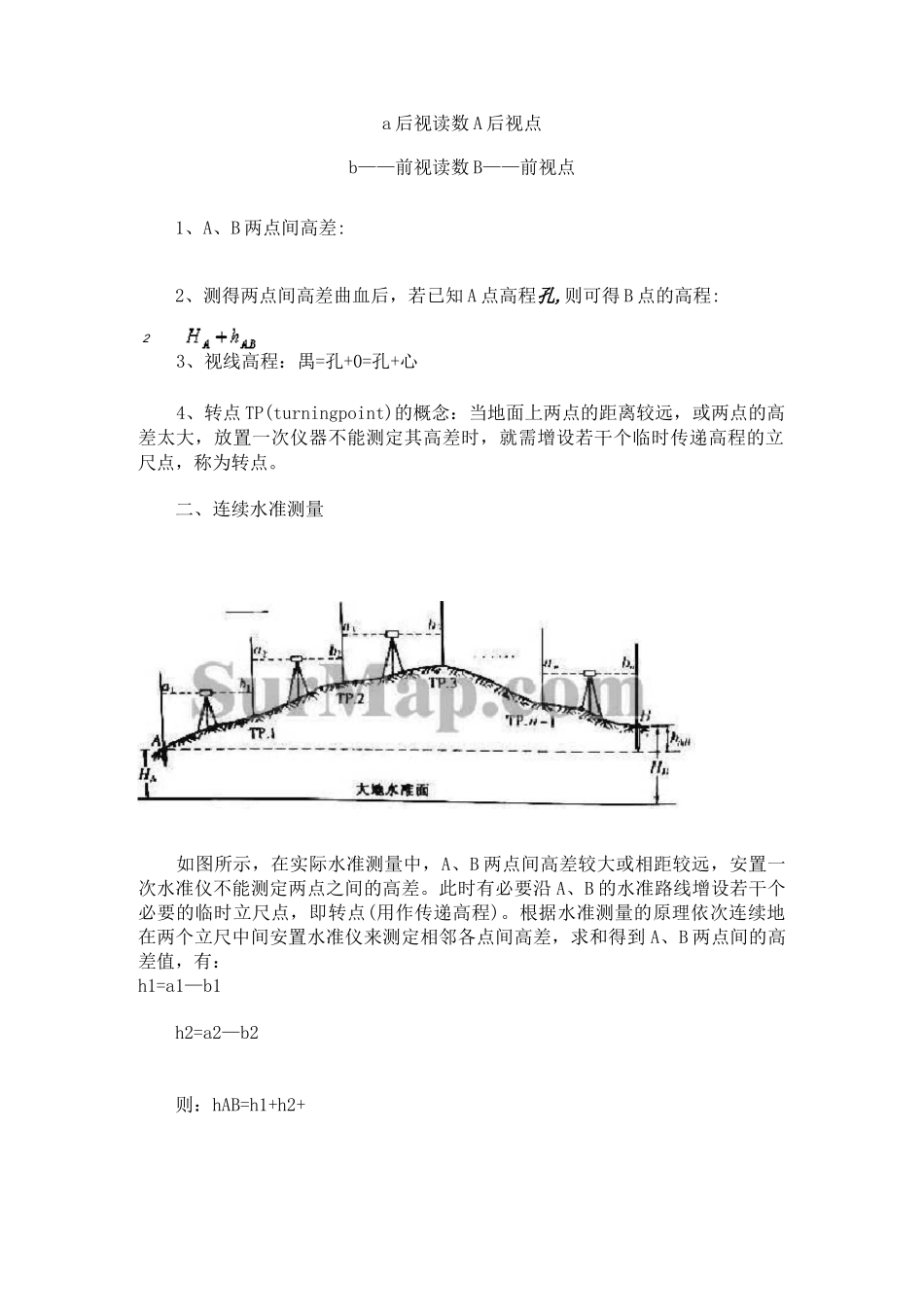

1水准尺HB=R；A水准仪测量高程的方法和步骤内容：理解水准测量的基本原理；掌握DS3型微倾式水准仪、自动安平水准仪的构造特点、水准尺和尺垫；掌握水准仪的使用及检校方法；掌握水准测量的外业实施(观测、记录和检核)及内业数据处理(高差闭合差的调整)方法；了解水准测量的注意事项、精密水准仪和电子水准仪的构造及操作方法。重点：水准测量原理；水准测量的外业实施及内业数据处理。难点：水准仪的检验与校正。§2.1高程测量(HeightMeasurement)的概念测量地面上各点高程的工作，称为高程测量。高程测量根据所使用的仪器和施测方法的不同，分为：(1)水准测量(leveling)(2)三角高程测量(trigonometrieleveling)(3)气压高程测量(airpressureleveling)(4)GPS测量(GPSleveling)§2.2水准测量原理一、基本原理水准测量的原理是利用水准仪提供的“水平视线”，测量两点间高差，从而由已知点高程推算出未知点高程。2a后视读数A后视点b——前视读数B——前视点1、A、B两点间高差:2、测得两点间高差曲血后，若已知A点高程孔,则可得B点的高程:3、视线高程：禺=孔+0=孔+心4、转点TP(turningpoint)的概念：当地面上两点的距离较远，或两点的高差太大，放置一次仪器不能测定其高差时，就需增设若干个临时传递高程的立尺点，称为转点。二、连续水准测量如图所示，在实际水准测量中，A、B两点间高差较大或相距较远，安置一次水准仪不能测定两点之间的高差。此时有必要沿A、B的水准路线增设若干个必要的临时立尺点，即转点(用作传递高程)。根据水准测量的原理依次连续地在两个立尺中间安置水准仪来测定相邻各点间高差，求和得到A、B两点间的高差值，有：h1=a1—b1h2=a2—b2则：hAB=h1+h2+结论：A、B两点间的高差等于后视读数之和减去前视读数之和。§2.3水准仪和水准尺一、水准仪（level）如图所示，由望远镜、水准器和基座三部分组成。DS3微倾式水准仪自动安平水准仪1、望远镜（telescope）由物镜、目镜和十字丝（上、中、下丝）三部分组成。2、水准器(bubble)有两种:圆水准器(circularbubble)精度低，用于粗略整平；水准管(bubbletube)精度咼，用于精平。特性：气泡始终位于高处，气泡在哪处，说明哪处高。3、基座(tribrach)、水准尺(levelingstaff)水准尺主要有：单面尺、双面尺和塔尺。1、尺面分划为1cm，每10cm处（E字形刻划的尖端）注有阿拉伯数字。2、双面尺的红面尺底刻划：一把为4687mm，另一把为4787mm。三、尺垫(staffplate)放置在转点上，为防止观测过程中水准尺下沉。四、水准仪的使用操作程序：粗平一一瞄准一一精平一一读数（一）粗平一一调节脚螺旋，使圆水准气泡居中。1、方法：对向转动脚螺旋1、2——使气泡移至1、2方向的中间转动脚螺旋3，使气泡居中。2、规律：气泡移动方向与左手大拇指运动的方向一致。（二）瞄准1、方法：先用准星器粗瞄，再用微动螺旋精瞄。2、视差概念：眼睛在目镜端上下移动时，十字丝与目标像有相对运动。产生原因：目标像平面与十字丝平面不重合。消除方法：仔细反复交替调节目镜和物镜对光螺旋。（三）精平1、方法：如图所示微倾式水准仪（tiltlevel），调节微倾螺旋，使水准管气泡成像抛物线符合。2、说明：若使用自动安平水准仪(compensatorlevel),仪器无微倾螺旋，故不需进行精平工作。(四)读数一一精平后，用十字丝的中丝在水准尺上读数。1、方法：从小数向大数读，读四位。米、分米看尺面上的注记，厘米数尺面上的格数，毫米估读。2、规律：读数在尺面上由小到大的方向读。故对于望远镜成倒像的仪器，即从上往下读，望远镜成正像的仪器，即从下往上读。如图所示，从小向大读四位数为0.725米。§2.4水准测量的实施与成果整理一、水准点(BenchMark)通过水准测量方法获得其高程的高程控制点，称为水准点BM，一般用表示。有永久性和临时性两种。(见图)二、水准路线(levelingline)水准路线依据工程的性质和测区情况，可布设成以下几种形式:BM前逬方育1盘4441.324TTPRMTF42308201、闭合水准路线(closedlevelingline)。由已知点BM1已知点BM12、附合水准路线(annexedlevelingline)。由已知点BM1已知点BM23、支水准路线(spurlevelingline)。由已知点BM1...
