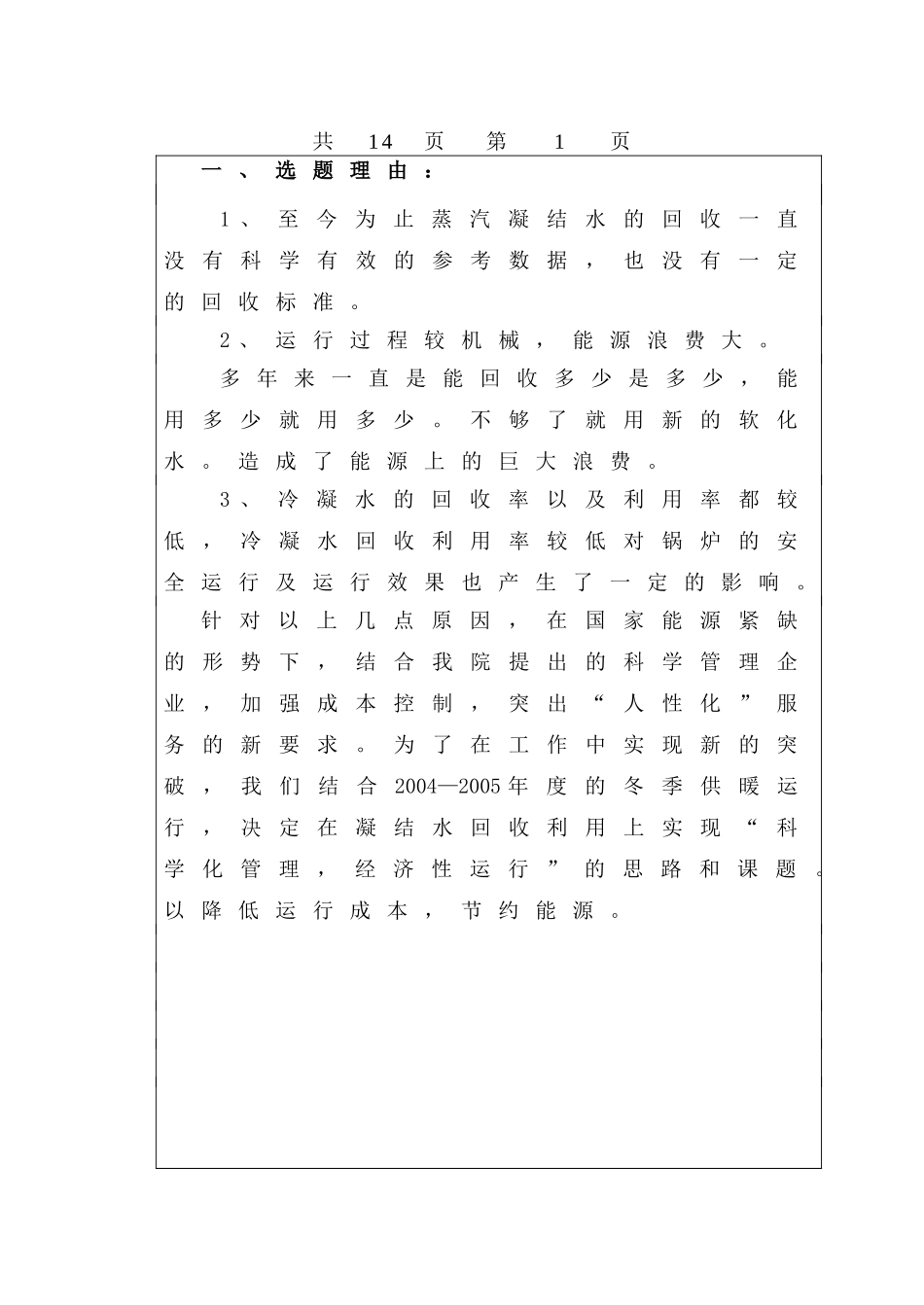

提高冷凝水回收利用率共14页第1页一、选题理由：1、至今为止蒸汽凝结水的回收一直没有科学有效的参考数据，也没有一定的回收标准。2、运行过程较机械，能源浪费大。多年来一直是能回收多少是多少，能用多少就用多少。不够了就用新的软化水。造成了能源上的巨大浪费。3、冷凝水的回收率以及利用率都较低，冷凝水回收利用率较低对锅炉的安全运行及运行效果也产生了一定的影响。针对以上几点原因，在国家能源紧缺的形势下，结合我院提出的科学管理企业，加强成本控制，突出“人性化”服务的新要求。为了在工作中实现新的突破，我们结合2004—2005年度的冬季供暖运行，决定在凝结水回收利用上实现“科学化管理，经济性运行”的思路和课题。以降低运行成本，节约能源。共14页第2页二、现状调查：410锅炉房是我院科研区及家属区的主要供暖源，分别为四个热交换站及四个蒸汽供暖系统提供所需蒸汽量。四个热交换站为主要用汽大户。为了保证高品质的锅炉用水，针对蒸汽凝结水进行全部回收利用。目前各站点凝结水回收方式是：对于不合格的凝结水，直接从热交换站排放掉；合格的凝结水则有凝结水泵打回410凝结水箱。最后再由410凝结水泵和锅炉上水泵把凝结水输送至锅炉。四个蒸汽供暖系统的凝结水，其回收方式是依靠自然循环，直接流回410的总凝结水箱。但是有部分蒸汽采暖系统设有排空装置，使得部分蒸汽直接排放到大气中；另有部分主管线及附件等设备因使用时间较长，泄漏严重，也使得部分凝结水不能回收利用。从近年的供暖情况来看，运行的效果良好，但冷凝水回收利用率不高。蒸汽凝结水没有被充分的回收利用，没有特定的标准；没有计量设施，使蒸汽凝结水没有量化。回收的多少没有得到重视，不合格的凝结水直接被放掉，在能源上造成了很大的浪费。在经济运行方面考虑较少。100%回收损失率利用率60%40%冷凝水回收利用率现状图(平均回收利用率60%)共14页第3页三、原因分析：1、凝结水回收利用方式的不合理。回收率的多少既无科学的理论依据，也没有完整的测量设施。每天只是在机械的操作，没有考虑到回水量的多少对锅炉运行的影响及经济上的损失。2、室外凝结水管线使用时间较长，部分凝结水管线及附件泄漏严重；还有一部分蒸汽采暖系统因采暖设计时安装了排空装置，使得部分蒸汽直接排入大气；因管道每年只运行四个月，闲置时间较长，运行初期热力管网需要冲洗，也会浪费一部分的凝结水。3、设备的泄漏会造成部分凝结水的损失。4、发现问题迟缓也会造成不必要的损失。5、如有一个热交换站的凝结水不合格，若不能及时的发现，打回410凝结水箱，会引起整个水箱水质不合格，至使整箱的水都要放掉。冷凝水回收利用量冷凝水回收利用效率%=×100%410锅炉房的外送蒸汽量共14页第4页共14页第5页四、找出主要原因：没有科学的管理、运行和调度方法，只是单凭经验和惯例运行。（一）测量因素分析至今整个系统没有完整的测量设备及管道检漏仪器，只能靠工人在日常巡查中发现、解决问题；导致在运行中不能及时的发现问题，使得泄漏时间长。关于“凝结水回收利用率”的多少目前尚没有数据标准作为参考。所以不能及时的做调整，更大程度的增大了凝结水的泄漏量。（二）系统运行模式因素分析1、有一部分供暖采用了蒸汽供暖。因蒸汽供暖必须有很好的疏水设备，不然供暖就不能保证。但目前还没有特别满意的疏水设备。大部分疏水器在使用一段时间后，由于堵塞及泄漏等原因，疏水量就不能够保证。导致大部分蒸汽系统都使用了排空装置，使得大量蒸汽直接排入大气。2、科研区和家属区共用一个蒸汽管道，科研区只运行八个小时,但其余时间管道里仍存有蒸汽，至使已经泄漏的管道泄漏时间加长，使凝结水的泄漏量加大。（三）系统运行因素分析主蒸汽及凝结水管道使用时间长，现今大部分管子泄漏严重。造成了凝结水的大量损失。（四）调度指令因素分析因为四个热交换站分别由两个单位来管理，如果协调不好，有时会引起几个交换站同时打回水，造成总凝结水水箱不能容纳，必须放掉一部分凝结水，才可使总凝结水水箱不会溢出。这也是造成凝结水浪费的因素。共14页第6页五、对策制定：为了克服以上因素对凝结水回收量的影响...
