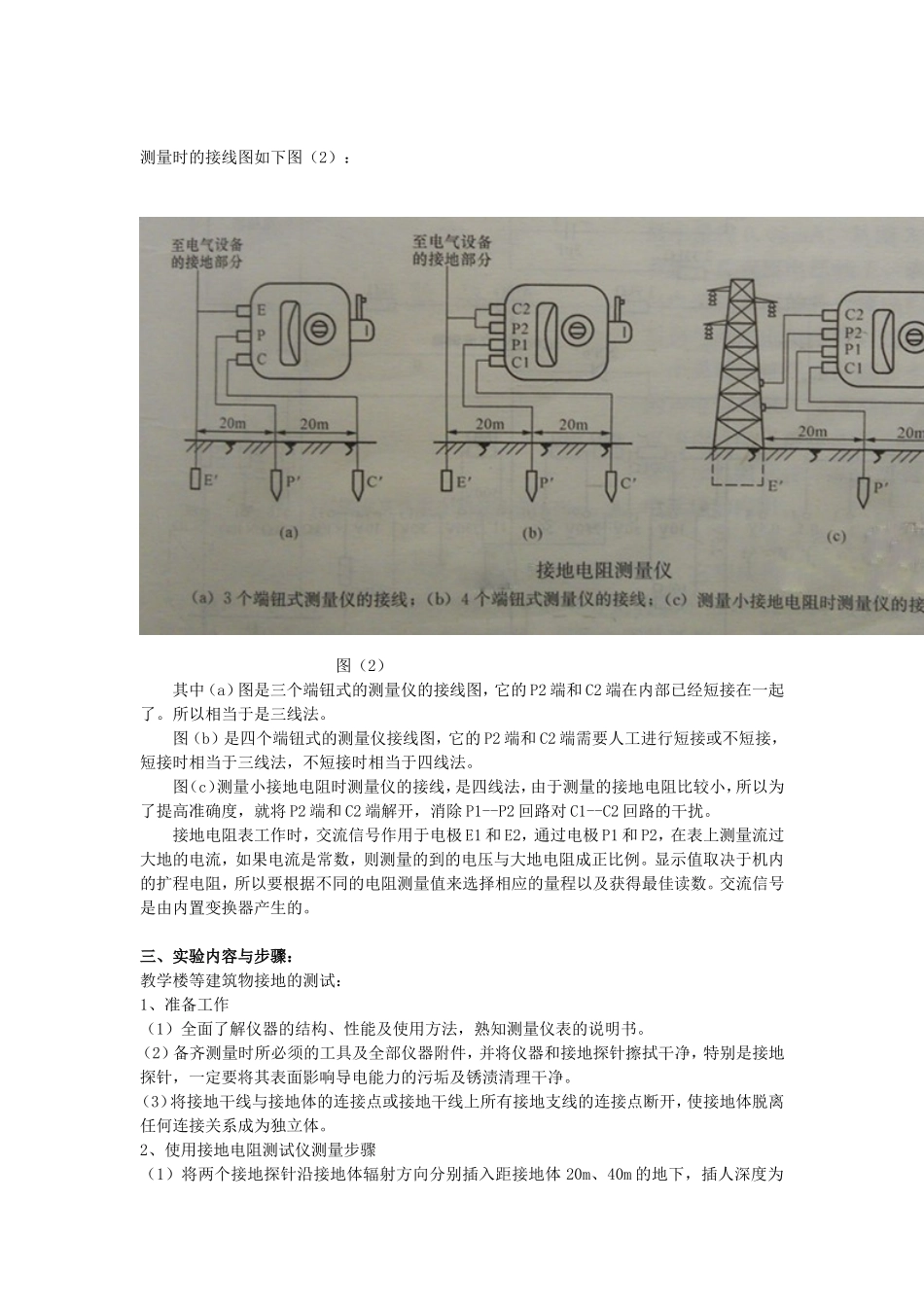

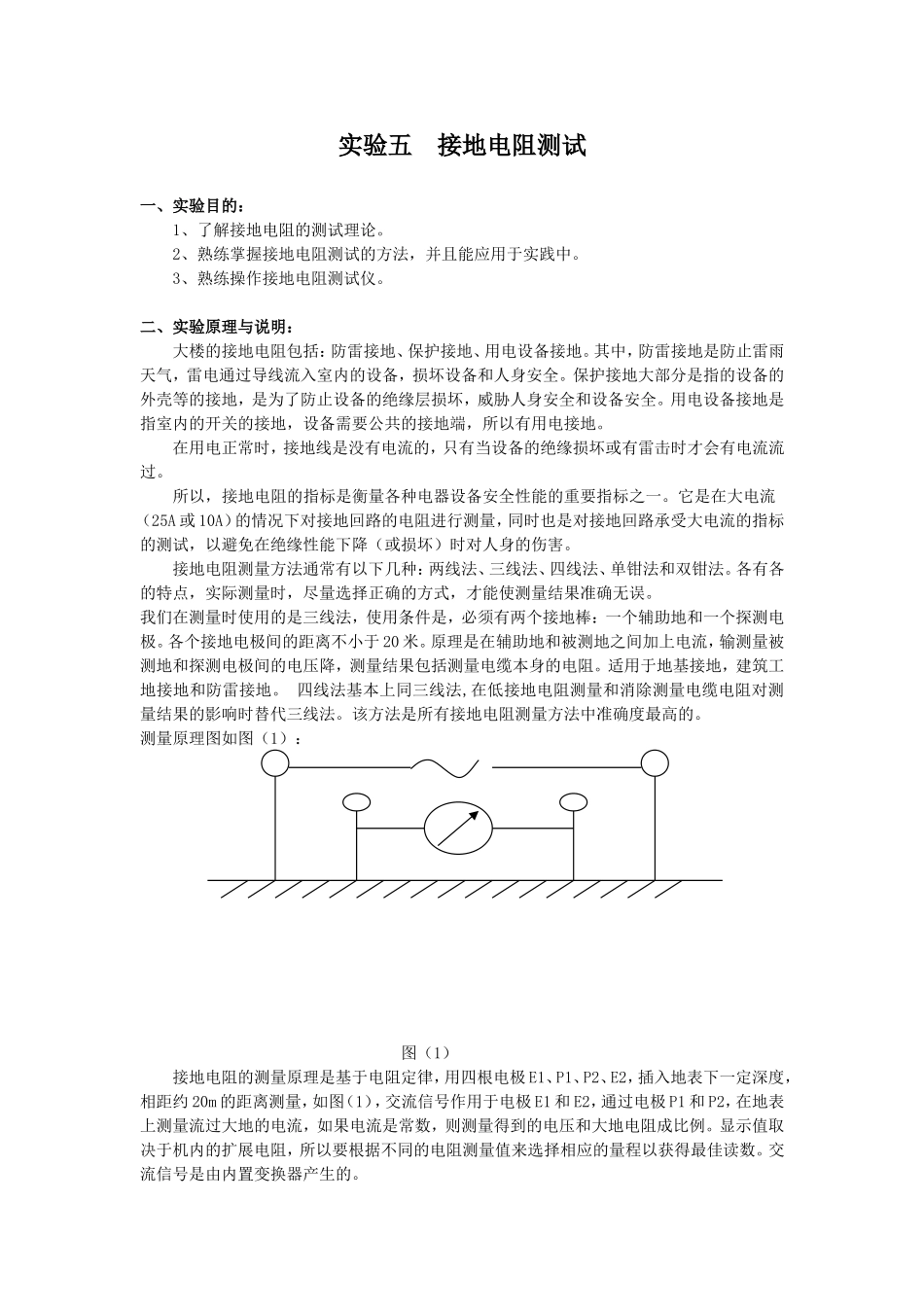

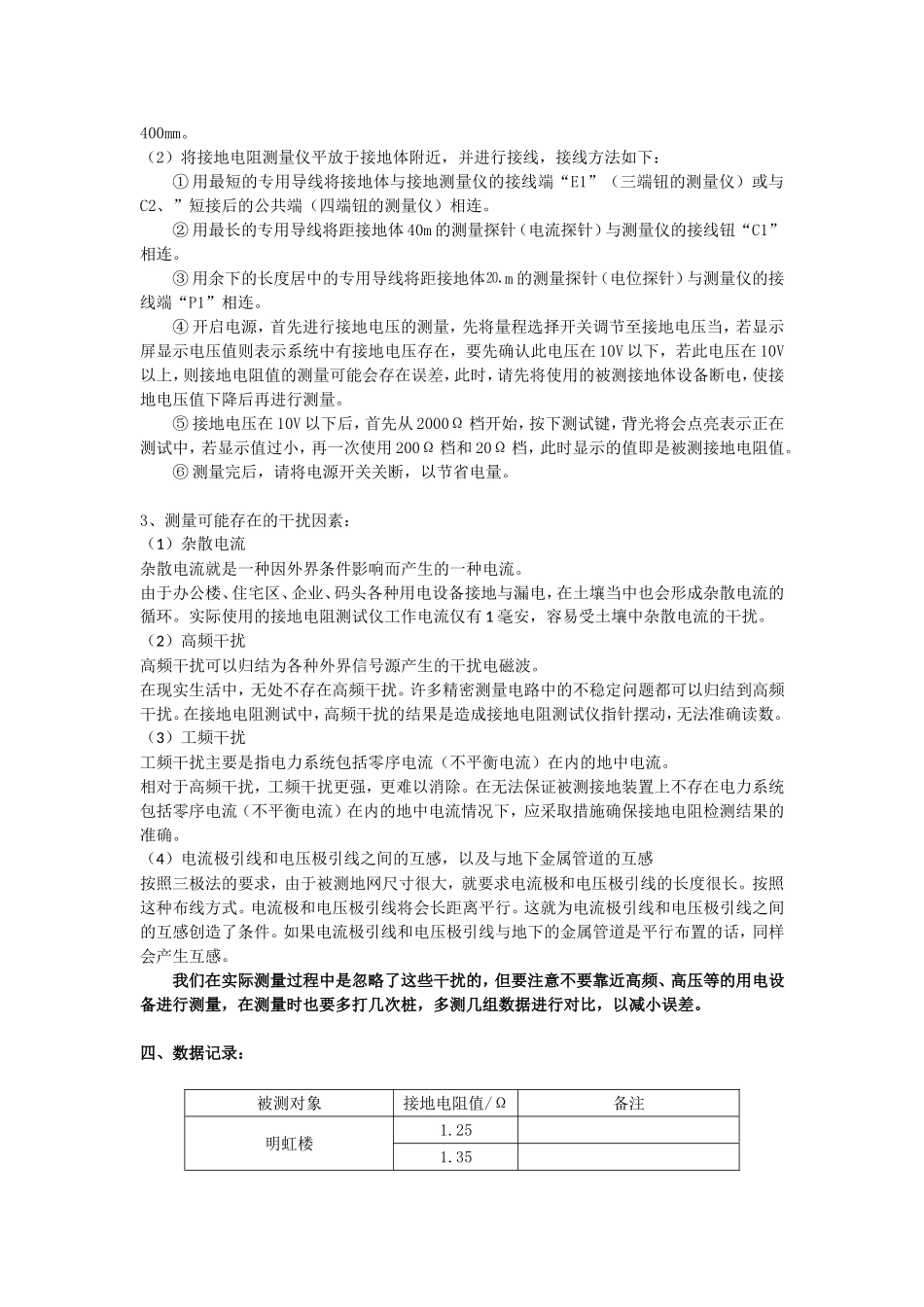

实验五接地电阻测试一、实验目的：1、了解接地电阻的测试理论。2、熟练掌握接地电阻测试的方法，并且能应用于实践中。3、熟练操作接地电阻测试仪。二、实验原理与说明：大楼的接地电阻包括：防雷接地、保护接地、用电设备接地。其中，防雷接地是防止雷雨天气，雷电通过导线流入室内的设备，损坏设备和人身安全。保护接地大部分是指的设备的外壳等的接地，是为了防止设备的绝缘层损坏，威胁人身安全和设备安全。用电设备接地是指室内的开关的接地，设备需要公共的接地端，所以有用电接地。在用电正常时，接地线是没有电流的，只有当设备的绝缘损坏或有雷击时才会有电流流过。所以，接地电阻的指标是衡量各种电器设备安全性能的重要指标之一。它是在大电流（25A或10A）的情况下对接地回路的电阻进行测量，同时也是对接地回路承受大电流的指标的测试，以避免在绝缘性能下降（或损坏）时对人身的伤害。接地电阻测量方法通常有以下几种：两线法、三线法、四线法、单钳法和双钳法。各有各的特点，实际测量时，尽量选择正确的方式，才能使测量结果准确无误。我们在测量时使用的是三线法，使用条件是，必须有两个接地棒：一个辅助地和一个探测电极。各个接地电极间的距离不小于20米。原理是在辅助地和被测地之间加上电流，输测量被测地和探测电极间的电压降，测量结果包括测量电缆本身的电阻。适用于地基接地，建筑工地接地和防雷接地。四线法基本上同三线法,在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替代三线法。该方法是所有接地电阻测量方法中准确度最高的。测量原理图如图（1）：图（1）接地电阻的测量原理是基于电阻定律，用四根电极E1、P1、P2、E2，插入地表下一定深度，相距约20m的距离测量，如图（1），交流信号作用于电极E1和E2，通过电极P1和P2，在地表上测量流过大地的电流，如果电流是常数，则测量得到的电压和大地电阻成比例。显示值取决于机内的扩展电阻，所以要根据不同的电阻测量值来选择相应的量程以获得最佳读数。交流信号是由内置变换器产生的。测量时的接线图如下图（2）：图（2）其中（a）图是三个端钮式的测量仪的接线图，它的P2端和C2端在内部已经短接在一起了。所以相当于是三线法。图（b）是四个端钮式的测量仪接线图，它的P2端和C2端需要人工进行短接或不短接，短接时相当于三线法，不短接时相当于四线法。图（c）测量小接地电阻时测量仪的接线，是四线法，由于测量的接地电阻比较小，所以为了提高准确度，就将P2端和C2端解开，消除P1--P2回路对C1--C2回路的干扰。接地电阻表工作时，交流信号作用于电极E1和E2，通过电极P1和P2，在表上测量流过大地的电流，如果电流是常数，则测量的到的电压与大地电阻成正比例。显示值取决于机内的扩程电阻，所以要根据不同的电阻测量值来选择相应的量程以及获得最佳读数。交流信号是由内置变换器产生的。三、实验内容与步骤：教学楼等建筑物接地的测试：1、准备工作（1）全面了解仪器的结构、性能及使用方法，熟知测量仪表的说明书。（2）备齐测量时所必须的工具及全部仪器附件，并将仪器和接地探针擦拭干净，特别是接地探针，一定要将其表面影响导电能力的污垢及锈渍清理干净。（3）将接地干线与接地体的连接点或接地干线上所有接地支线的连接点断开，使接地体脱离任何连接关系成为独立体。2、使用接地电阻测试仪测量步骤（1）将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下，插人深度为400mm。（2）将接地电阻测量仪平放于接地体附近，并进行接线，接线方法如下：①用最短的专用导线将接地体与接地测量仪的接线端“E1”（三端钮的测量仪）或与C2、”短接后的公共端（四端钮的测量仪）相连。②用最长的专用导线将距接地体40m的测量探针（电流探针）与测量仪的接线钮“C1”相连。③用余下的长度居中的专用导线将距接地体⒛m的测量探针（电位探针）与测量仪的接线端“P1”相连。④开启电源，首先进行接地电压的测量，先将量程选择开关调节至接地电压当，若显示屏显示电压值则表示系统中有接地电压存在，要先确认此电压在10V以下，若此电压在10V以上，则接地电阻值的测量可能会存在误差，此时，请...
