井下排水泵房及管网安装技术规范(20130219)VIP免费

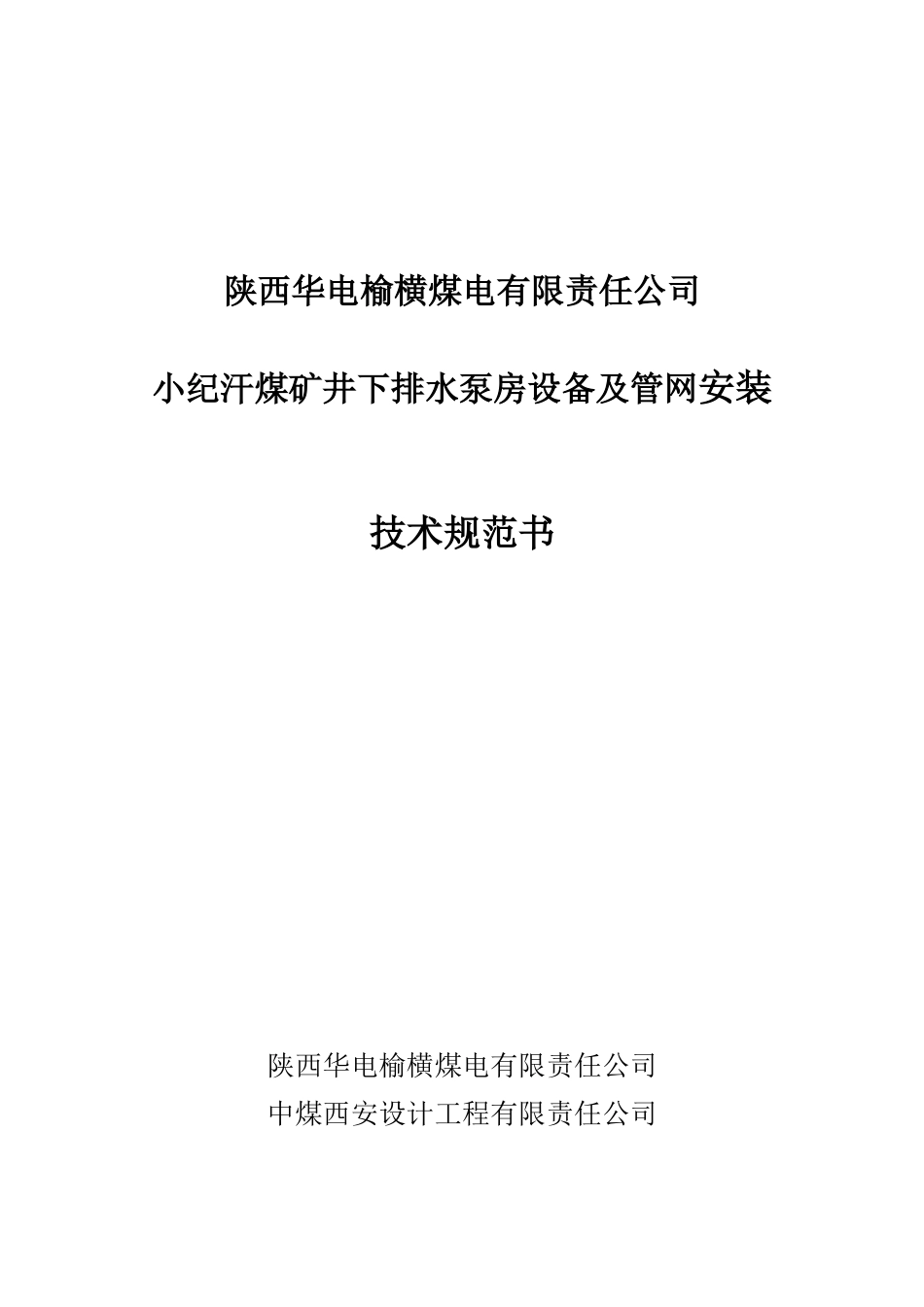

井下排水泵房及管网安装技术规范(20130219)_第1页
1/15

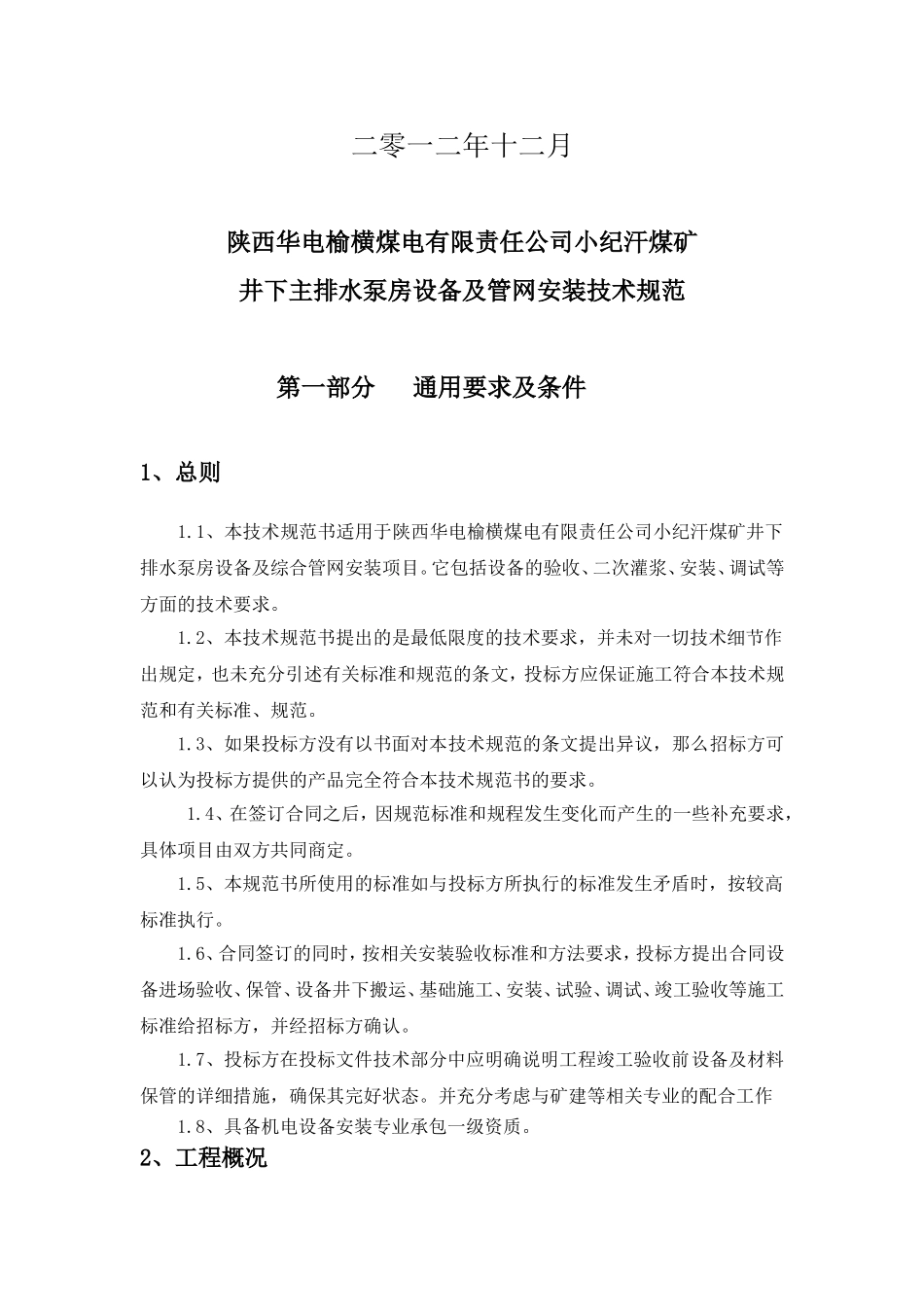

井下排水泵房及管网安装技术规范(20130219)_第2页
2/15

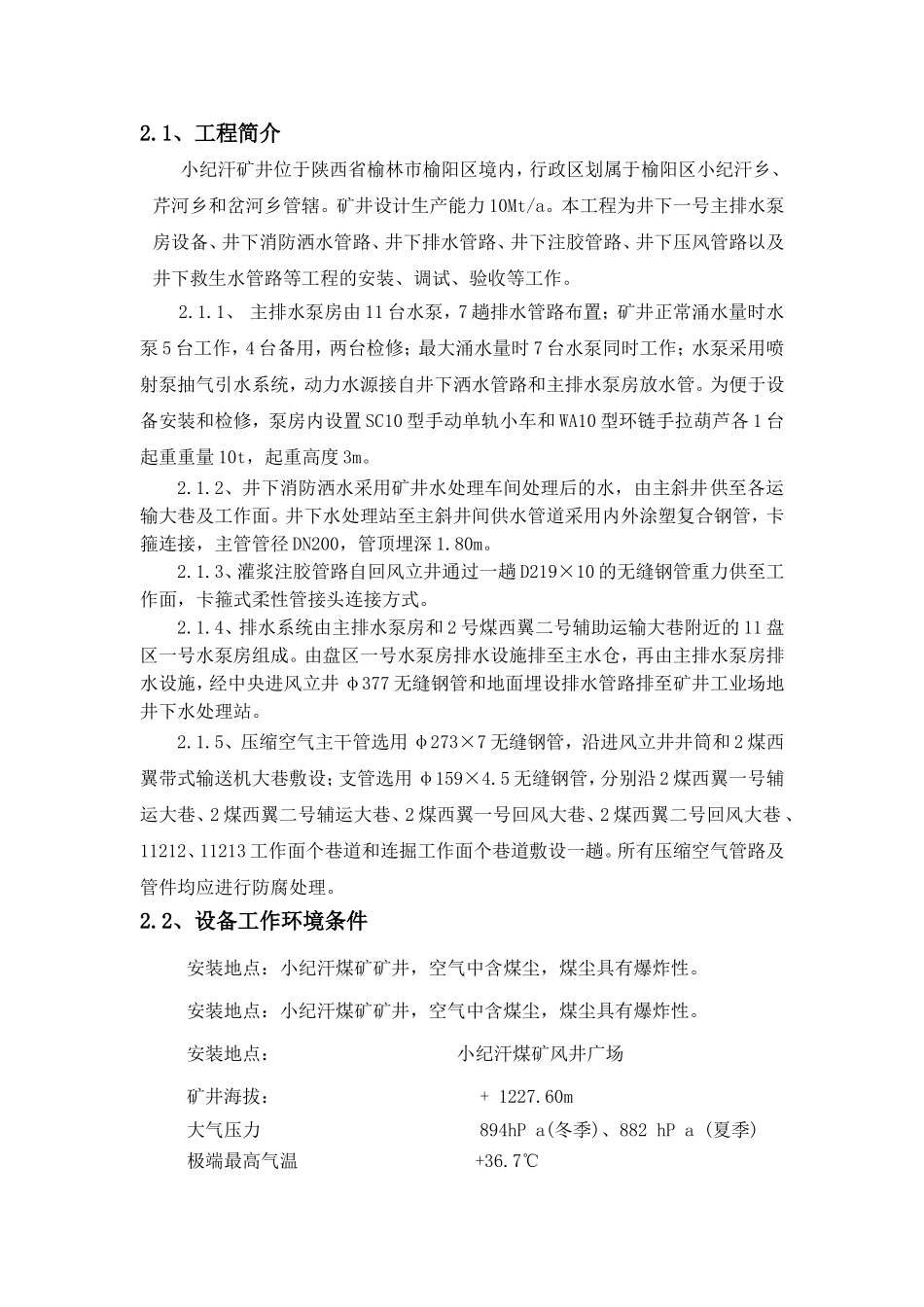

井下排水泵房及管网安装技术规范(20130219)_第3页
3/15
陕西华电榆横煤电有限责任公司小纪汗煤矿井下排水泵房设备及管网安装技术规范书陕西华电榆横煤电有限责任公司中煤西安设计工程有限责任公司二零一二年十二月陕西华电榆横煤电有限责任公司小纪汗煤矿井下主排水泵房设备及管网安装技术规范第一部分通用要求及条件1、总则1.1、本技术规范书适用于陕西华电榆横煤电有限责任公司小纪汗煤矿井下排水泵房设备及综合管网安装项目。它包括设备的验收、二次灌浆、安装、调试等方面的技术要求。1.2、本技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,投标方应保证施工符合本技术规范和有关标准、规范。1.3、如果投标方没有以书面对本技术规范的条文提出异议,那么招标方可以认为投标方提供的产品完全符合本技术规范书的要求。1.4、在签订合同之后,因规范标准和规程发生变化而产生的一些补充要求,具体项目由双方共同商定。1.5、本规范书所使用的标准如与投标方所执行的标准发生矛盾时,按较高标准执行。1.6、合同签订的同时,按相关安装验收标准和方法要求,投标方提出合同设备进场验收、保管、设备井下搬运、基础施工、安装、试验、调试、竣工验收等施工标准给招标方,并经招标方确认。1.7、投标方在投标文件技术部分中应明确说明工程竣工验收前设备及材料保管的详细措施,确保其完好状态。并充分考虑与矿建等相关专业的配合工作1.8、具备机电设备安装专业承包一级资质。2、工程概况2.1、工程简介小纪汗矿井位于陕西省榆林市榆阳区境内,行政区划属于榆阳区小纪汗乡、芹河乡和岔河乡管辖。矿井设计生产能力10Mt/a。本工程为井下一号主排水泵房设备、井下消防洒水管路、井下排水管路、井下注胶管路、井下压风管路以及井下救生水管路等工程的安装、调试、验收等工作。2.1.1、主排水泵房由11台水泵,7趟排水管路布置;矿井正常涌水量时水泵5台工作,4台备用,两台检修;最大涌水量时7台水泵同时工作;水泵采用喷射泵抽气引水系统,动力水源接自井下洒水管路和主排水泵房放水管。为便于设备安装和检修,泵房内设置SC10型手动单轨小车和WA10型环链手拉葫芦各1台起重重量10t,起重高度3m。2.1.2、井下消防洒水采用矿井水处理车间处理后的水,由主斜井供至各运输大巷及工作面。井下水处理站至主斜井间供水管道采用内外涂塑复合钢管,卡箍连接,主管管径DN200,管顶埋深1.80m。2.1.3、灌浆注胶管路自回风立井通过一趟D219×10的无缝钢管重力供至工作面,卡箍式柔性管接头连接方式。2.1.4、排水系统由主排水泵房和2号煤西翼二号辅助运输大巷附近的11盘区一号水泵房组成。由盘区一号水泵房排水设施排至主水仓,再由主排水泵房排水设施,经中央进风立井φ377无缝钢管和地面埋设排水管路排至矿井工业场地井下水处理站。2.1.5、压缩空气主干管选用φ273×7无缝钢管,沿进风立井井筒和2煤西翼带式输送机大巷敷设;支管选用φ159×4.5无缝钢管,分别沿2煤西翼一号辅运大巷、2煤西翼二号辅运大巷、2煤西翼一号回风大巷、2煤西翼二号回风大巷、11212、11213工作面个巷道和连掘工作面个巷道敷设一趟。所有压缩空气管路及管件均应进行防腐处理。2.2、设备工作环境条件安装地点:小纪汗煤矿矿井,空气中含煤尘,煤尘具有爆炸性。安装地点:小纪汗煤矿矿井,空气中含煤尘,煤尘具有爆炸性。安装地点:小纪汗煤矿风井广场矿井海拔:+1227.60m大气压力894hPa(冬季)、882hPa(夏季)极端最高气温+36.7℃极端最低气温-29.7℃年采暖总天数:145d最大冻土深度:1.5m地震烈度6度水平加速度0.4g(指地面)垂直加速度0.2g安全系数(垂直水平同时作用)2相对湿度90%日照强度1000w/m2最大风速18.7m/s最大覆冰厚度10mm污秽等级国际Ⅳ级(31mm/KV)年平均降水量279-541mm年平均蒸发量1720-2085mm3、应遵循的主要标准与规范(不限于此)GB50231-98《煤矿设备安装工程施工规范》MT5010-95《煤矿安装工程质量检验评定标准》JBJ23-96《机械设备安装规范》GB50270-2010《输送设备安装工程施工及验收规范》《煤矿机电设备完好标准》《煤矿安全规程》2011版JB/T8097-95泵的振动测量与评价方法JB/T8098-95泵的噪声测量与评价方法...
