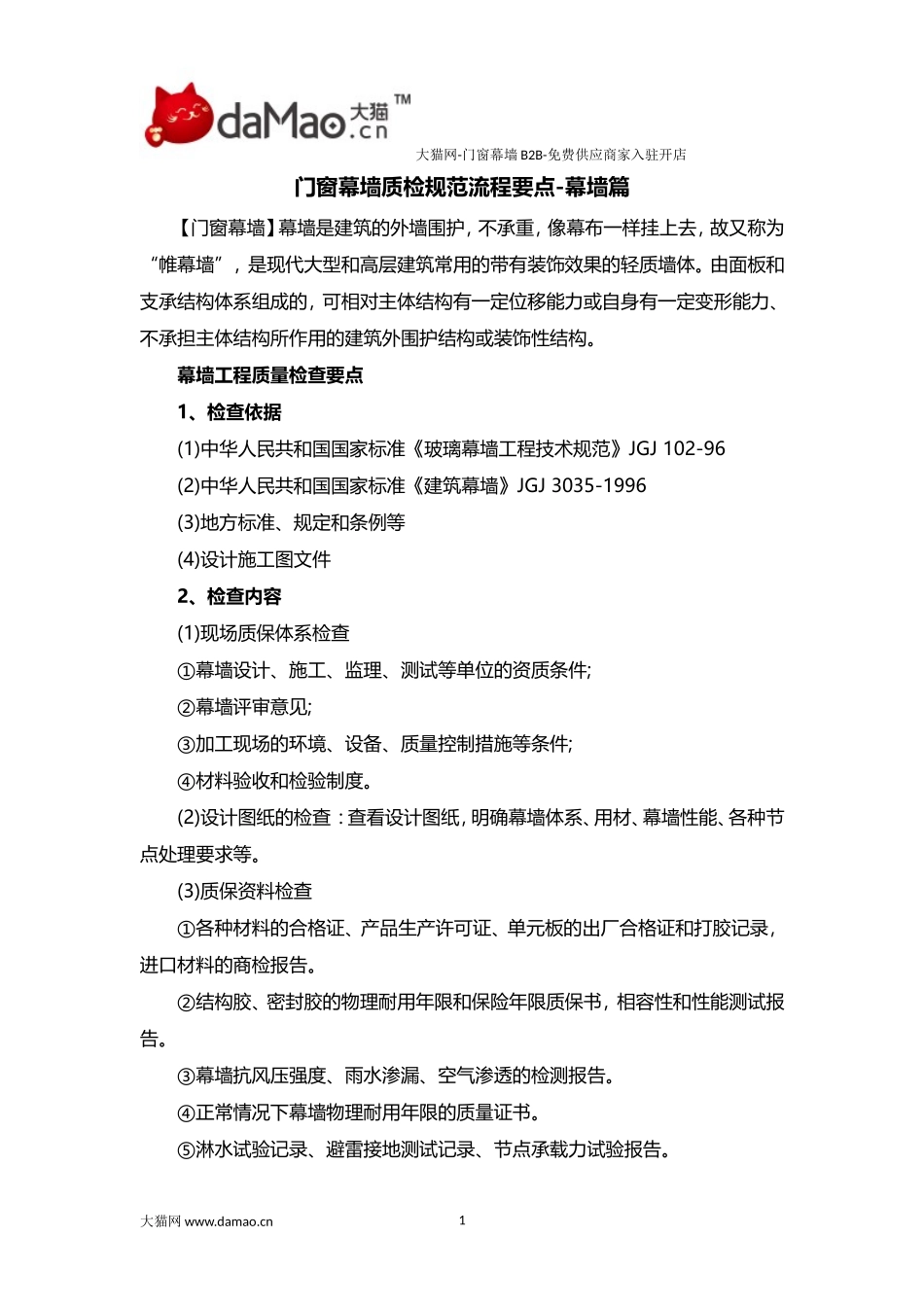

1大猫网-门窗幕墙B2B-免费供应商家入驻开店门窗幕墙质检规范流程要点-幕墙篇【门窗幕墙】幕墙是建筑的外墙围护，不承重，像幕布一样挂上去，故又称为“帷幕墙”，是现代大型和高层建筑常用的带有装饰效果的轻质墙体。由面板和支承结构体系组成的，可相对主体结构有一定位移能力或自身有一定变形能力、不承担主体结构所作用的建筑外围护结构或装饰性结构。幕墙工程质量检查要点1、检查依据(1)中华人民共和国国家标准《玻璃幕墙工程技术规范》JGJ102-96(2)中华人民共和国国家标准《建筑幕墙》JGJ3035-1996(3)地方标准、规定和条例等(4)设计施工图文件2、检查内容(1)现场质保体系检查①幕墙设计、施工、监理、测试等单位的资质条件;②幕墙评审意见;③加工现场的环境、设备、质量控制措施等条件;④材料验收和检验制度。(2)设计图纸的检查：查看设计图纸，明确幕墙体系、用材、幕墙性能、各种节点处理要求等。(3)质保资料检查①各种材料的合格证、产品生产许可证、单元板的出厂合格证和打胶记录，进口材料的商检报告。②结构胶、密封胶的物理耐用年限和保险年限质保书，相容性和性能测试报告。③幕墙抗风压强度、雨水渗漏、空气渗透的检测报告。④正常情况下幕墙物理耐用年限的质量证书。⑤淋水试验记录、避雷接地测试记录、节点承载力试验报告。大猫网www.damao.cn2大猫网-门窗幕墙B2B-免费供应商家入驻开店⑥隐蔽验收记录：【门窗幕墙】构件与主体结构的连接节点的安装。幕墙四周、幕墙内表面与主体结构间隙的安装。幕墙变形及墙面转角节点的安装。幕墙防雷接地节点的安装。防火保温设施、内排水节点等。(4)现场事物检查①过程检查：重点检查预埋件、焊接、结构胶、密封胶、防腐连接件、构架安装节点处理，避雷设施，变形缝处理，嵌板、单元板质量。②竣工检查：重点查零附件、紧固件等用料情况，门窗开启角度和安装，幕墙和平整度、垂直度，幕墙外观，结构密封胶施工，保温、防火、避雷、防水、排水的施工，幕墙四周与主体结构的处理等。3、检查要点(1)玻璃幕墙产品实行生产许可证和准用证制度，未获得产品生产许可证的企业不得生产玻璃幕墙产品，未获得准用证的产品不得在建筑工程中使用。在招标文件中要明确规定。(2)玻璃幕墙所采用的铝合金、金属材料和配件应符合下列要求：①金属材料除不锈钢和轻金属材料外，都应进行镀锌防腐蚀处理。铝合金型材表面阳极氧化膜厚度不应低于AA15级。②铝合金型材应达到现行国家标准GB5237《铝合金建筑型材》中规定的高精级，铝合金型材受力的立柱、横梁的壁厚不应小于3MM，与幕墙配合的门框壁厚不小于2MM，窗框壁厚不小于4.1.2MM，立柱、横梁的相配装饰条或压条壁厚不小于4.1.0MM。③立柱连接芯管及加强立柱强度的芯材宜用不锈钢或铝合金材料，不得使用碳素钢，连接芯管壁厚应大于立柱壁厚。④与铝合金接触的螺栓、金属配件应采用不锈钢或轻金属制品。自攻螺丝应有防松脱措施，禁止使用镀锌自攻螺丝，不同金属的接触面应采用垫片作隔离处理。(3)玻璃幕墙使用的玻璃、结构胶、密封材料应符合以下规定：大猫网www.damao.cn3大猫网-门窗幕墙B2B-免费供应商家入驻开店①当玻璃幕墙采用热反射镀膜玻璃时，应采用真空磁控阴极溅射镀膜玻璃或在线热喷涂镀膜玻璃，镀膜不应破损(安装时应将镀膜面朝向室内，非镀膜面朝向室外)②所有幕墙玻璃应进行磨边倒角处理。③幕墙用结构硅酮密封胶应在有效期内使用，不得相互代用。结构胶、密封胶在使用前应与接触材料做相溶性试验及性能试验，并应检查相应的产品合格证和有关性能检验报告。在合同文件中对密封胶的品牌规格应作出明确要求。④幕墙与主体连接，当没有条件采用预埋件时，采用其他可靠的连接措施，但必须通过节点强度试验决定其承载力，试验项目及承载力应由设计决定。预埋件、连接件必须安装牢固，位置准确，焊缝质量符合《建筑刚结构焊接规程》JGJ81-91的要求，并经防腐处理。⑤立柱与横梁两端连接应加设弹性橡胶垫片且应用密封胶填充严密。⑥玻璃与结构不得直接接触，玻璃四周与构件凹槽底应保持一定空隙，每块玻璃下部应设不少于2块弹性定位垫块，垫块的宽度与槽口宽度应相同，每块长度不应小于100M...
