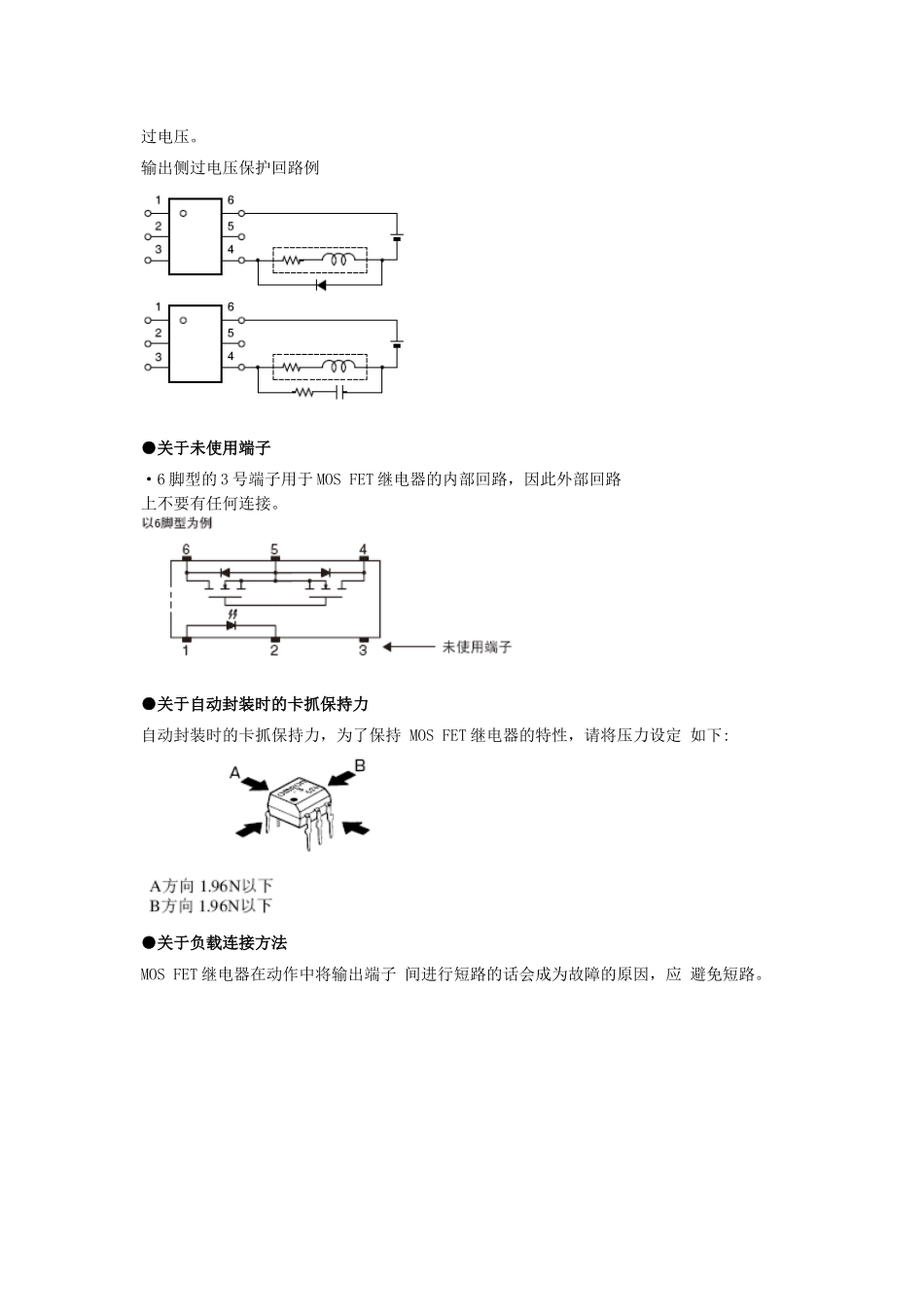

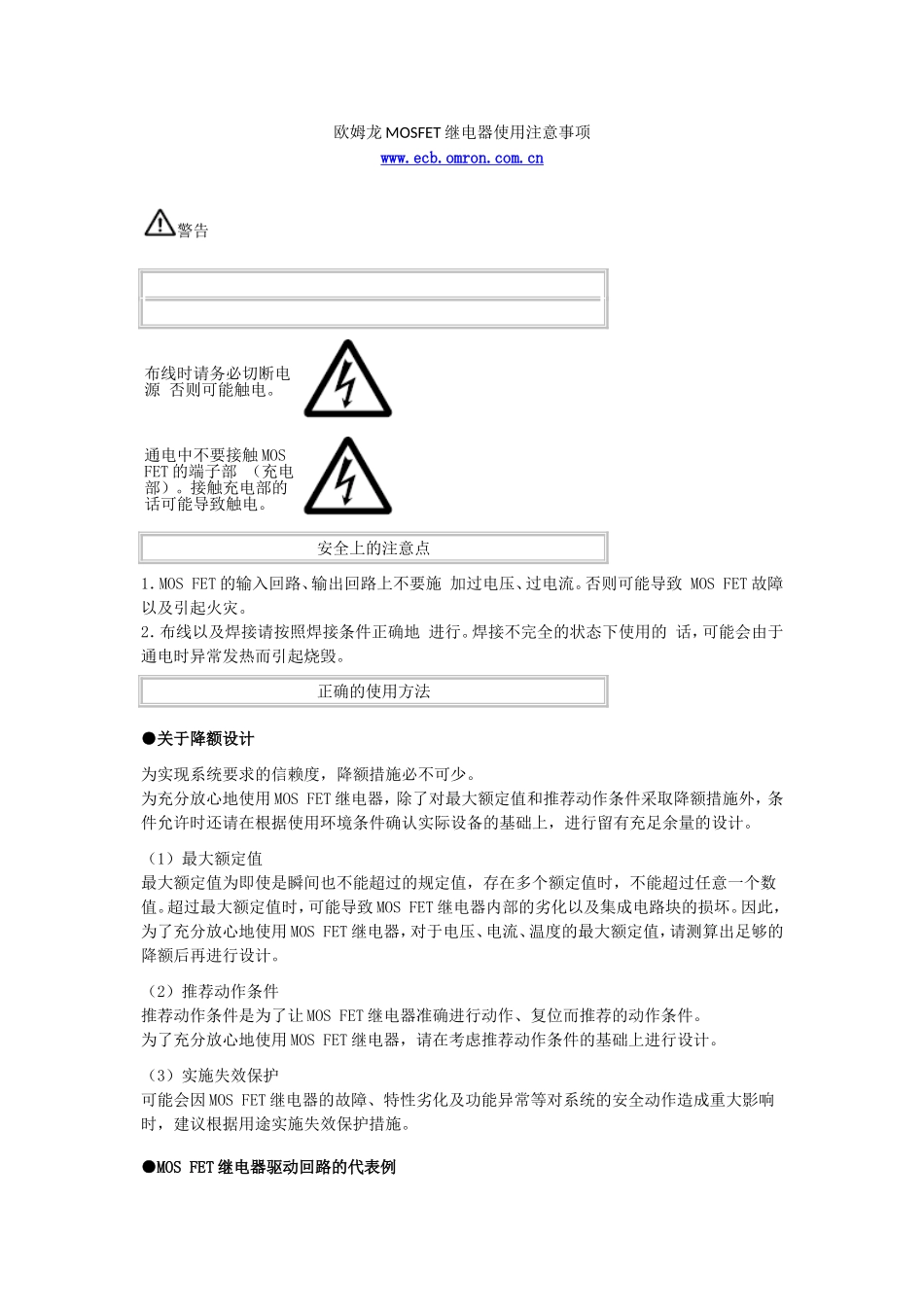

欧姆龙MOSFET继电器使用注意事项www.ecb.omron.com.cn警告1.MOSFET的输入回路、输出回路上不要施加过电压、过电流。否则可能导致MOSFET故障以及引起火灾。2.布线以及焊接请按照焊接条件正确地进行。焊接不完全的状态下使用的话,可能会由于通电时异常发热而引起烧毁。●关于降额设计为实现系统要求的信赖度,降额措施必不可少。为充分放心地使用MOSFET继电器,除了对最大额定值和推荐动作条件采取降额措施外,条件允许时还请在根据使用环境条件确认实际设备的基础上,进行留有充足余量的设计。(1)最大额定值最大额定值为即使是瞬间也不能超过的规定值,存在多个额定值时,不能超过任意一个数值。超过最大额定值时,可能导致MOSFET继电器内部的劣化以及集成电路块的损坏。因此,为了充分放心地使用MOSFET继电器,对于电压、电流、温度的最大额定值,请测算出足够的降额后再进行设计。(2)推荐动作条件推荐动作条件是为了让MOSFET继电器准确进行动作、复位而推荐的动作条件。为了充分放心地使用MOSFET继电器,请在考虑推荐动作条件的基础上进行设计。(3)实施失效保护可能会因MOSFET继电器的故障、特性劣化及功能异常等对系统的安全动作造成重大影响时,建议根据用途实施失效保护措施。●MOSFET继电器驱动回路的代表例布线时请务必切断电源否则可能触电。通电中不要接触MOSFET的端子部(充电部)。接触充电部的话可能导致触电。安全上的注意点正确的使用方法C-MOS的场合晶体管的场合为了保证MOSFET继电器正确的动作,求得LED电流限制电阻的方法为:电流限制电阻为了保证MOSFET继电器正确的动作,求得LED顺向电压的方法为:复位电压(LED顺向)VF(OFF)=VCC—IFR1—VOH<0.8V●输入侧浪涌电压保护向输入端子施加反向的浪涌电压时,与输入端子反响并联二极管,不要施加3V以上的反方向电压。输入侧的浪涌电压保护回路例●输入侧浪涌电压保护输出端子间出现超过绝对最大额定的电压时,负载上并联C-R缓冲器、反向二极管以限制过电压。输出侧过电压保护回路例●关于未使用端子·6脚型的3号端子用于MOSFET继电器的内部回路,因此外部回路上不要有任何连接。●关于自动封装时的卡抓保持力自动封装时的卡抓保持力,为了保持MOSFET继电器的特性,请将压力设定如下:●关于负载连接方法MOSFET继电器在动作中将输出端子间进行短路的话会成为故障的原因,应避免短路。●关于预估寿命本公司MOSFET继电器使用的LED分为两大类,并根据LED的种类预估寿命。各MOSFET继电器和所使用的LED对应表如下所示。此外,下页刊载了预估寿命数据。此外,该结果是根据单个批次产品的长期数据进行预估的,因此请用作"参考数据"。使用GaAsLED的MOSFET继电器型号对应表DIPSOPSSOPG3VM-61A1/D1G3VM-21GRG3VM-201GG3VM-21LRG3VM-61B1/E1G3VM-21GR1G3VM-201G1G3VM-21LR1G3VM-62C1/F1G3VM-41GR3G3VM-S5G3VM-41LR3GVM-2L/2FLG3VM-41GR4G3VM-201H1G3VM-41LR4G3VM-351A/DG3VM-41GR5G3VM-202J1G3VM-41LR5G3VM-351B/EG3VM-41GR6G3VM-351GG3VM-41LR6G3VM-352C/FG3VM-41GR7G3VM-351G1G3VM-61LRG3VM-353A/D、353A1/D1G3VM-41GR8G3VM-351GLG3VM-81LRG3VM-353B/E、353B1/E13VM-61G1G3VM-353G、353G1G3VM-101LRG3VM-354C/F、354C1/F1G3VM-61G2G3VM-351H——G3VM-355C/F、355CR/FRG3VM-61VYG3VM-353H、353H1G3VM-WL/WFLG3VM-61GR1G3VM-352JG3VM-401A/DG3VM-61H1G3VM-354J、354J1G3VM-401B/EG3VM-62J1G3VM-355J、355JRG3VM-401B/EYG3VM-81G1G3VM-401GG3VM-402C/FG3VM-81GRG3VM-401HG3VM-601BY/EYG3VM-81GR1G3VM-402J——G3VM-81HRG3VM-601G使用GaAlAsLED的MOSFET继电器型号对应表DIPSOPSSOPG3VM-61BR/ERG3VM-21HRG3VM-21LR10————G3VM-41LR10G3VM-41LR11●清洗助焊剂(1)清洗助焊剂时,请确保不残留钠、氯等反应性离子。部分有机溶剂可能会与水反应产生氯化氢等腐蚀性气体,从而导致MOSFET继电器劣化。(2)用水清洗时,请避免产生残留(特别是钠、氯等反应性离子)。(3)清洗中或者清洗液附着在MOSFET继电器的状态下,请勿用刷子或手擦洗标记面。否则可能导致标记消失。(4)浸泡清洗、冲洗及蒸汽清洗均请利用溶剂的化学作用进...
