耐火材料标准VIP专享VIP免费

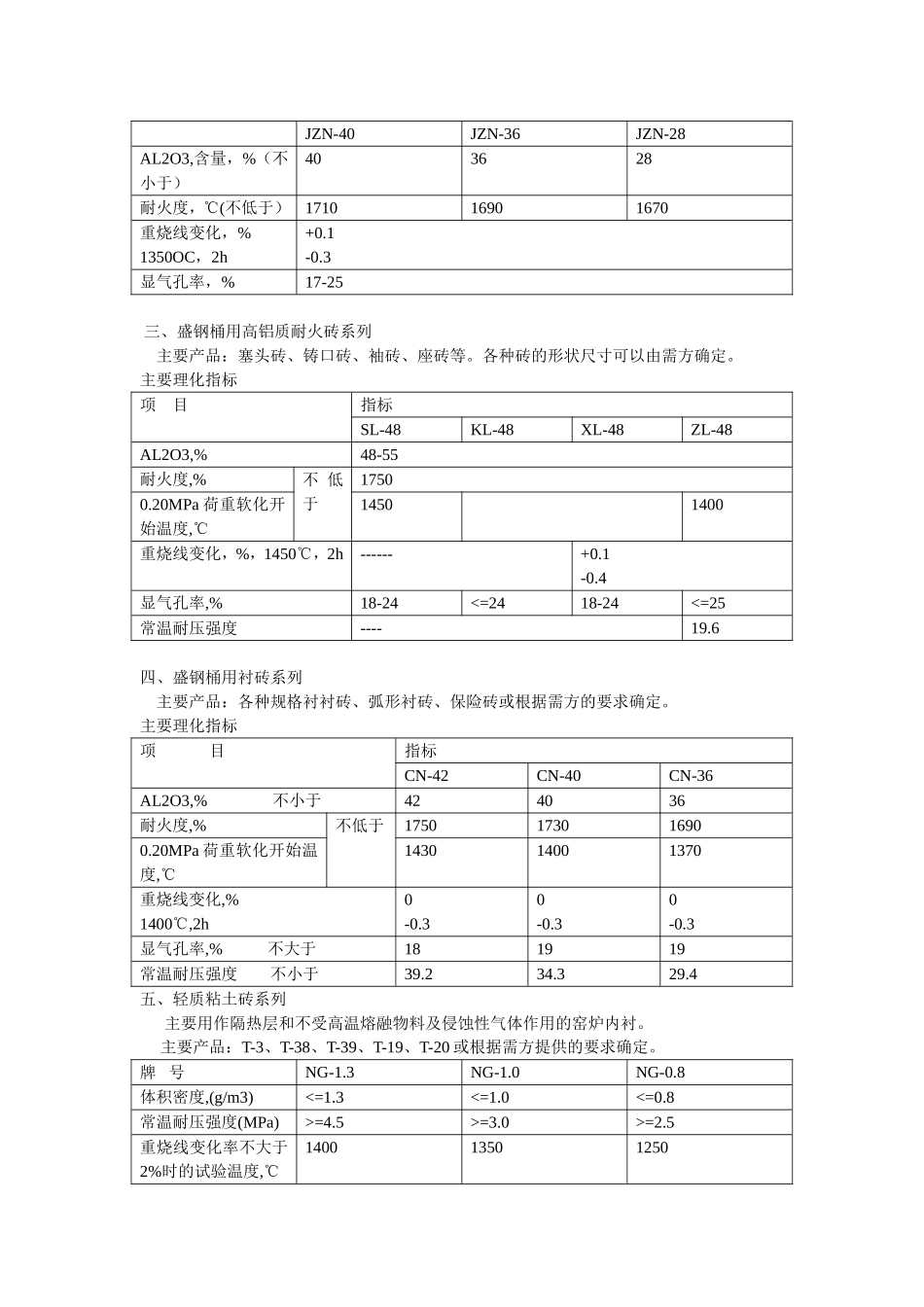

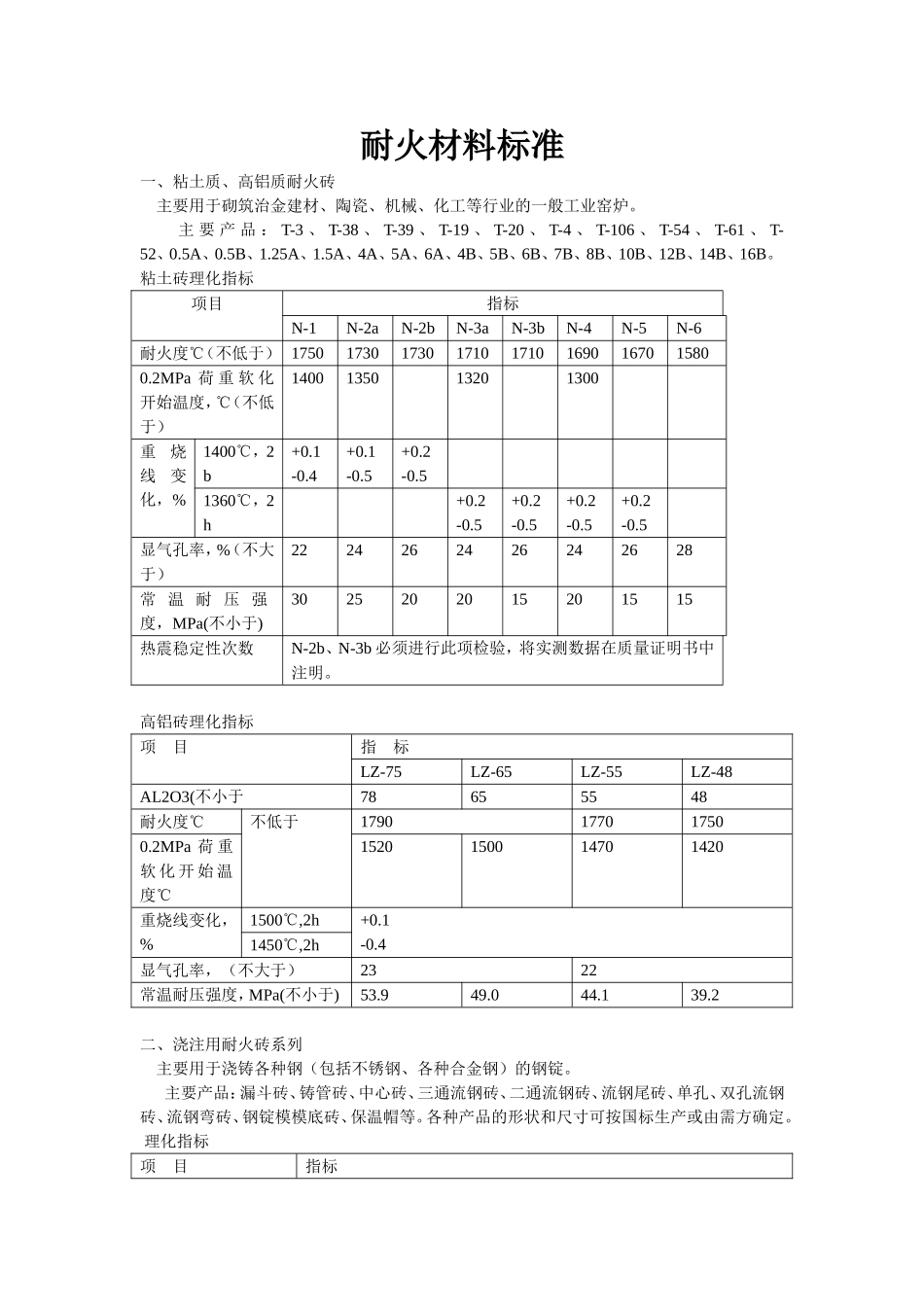

耐火材料标准一、粘土质、高铝质耐火砖主要用于砌筑治金建材、陶瓷、机械、化工等行业的一般工业窑炉。主要产品：T-3、T-38、T-39、T-19、T-20、T-4、T-106、T-54、T-61、T-52、0.5A、0.5B、1.25A、1.5A、4A、5A、6A、4B、5B、6B、7B、8B、10B、12B、14B、16B。粘土砖理化指标项目指标N-1N-2aN-2bN-3aN-3bN-4N-5N-6耐火度℃（不低于）175017301730171017101690167015800.2MPa荷重软化开始温度，℃（不低于）1400135013201300重烧线变化，%1400℃，2b+0.1-0.4+0.1-0.5+0.2-0.51360℃，2h+0.2-0.5+0.2-0.5+0.2-0.5+0.2-0.5显气孔率，%（不大于）2224262426242628常温耐压强度，MPa(不小于)3025202015201515热震稳定性次数N-2b、N-3b必须进行此项检验，将实测数据在质量证明书中注明。高铝砖理化指标项目指标LZ-75LZ-65LZ-55LZ-48AL2O3(不小于78655548耐火度℃不低于1790177017500.2MPa荷重软化开始温度℃1520150014701420重烧线变化，%1500℃,2h+0.1-0.41450℃,2h显气孔率，（不大于）2322常温耐压强度，MPa(不小于)53.949.044.139.2二、浇注用耐火砖系列主要用于浇铸各种钢（包括不锈钢、各种合金钢）的钢锭。主要产品：漏斗砖、铸管砖、中心砖、三通流钢砖、二通流钢砖、流钢尾砖、单孔、双孔流钢砖、流钢弯砖、钢锭模模底砖、保温帽等。各种产品的形状和尺寸可按国标生产或由需方确定。理化指标项目指标JZN-40JZN-36JZN-28AL2O3,含量，%（不小于）403628耐火度，℃(不低于）171016901670重烧线变化，%1350OC，2h+0.1-0.3显气孔率，%17-25三、盛钢桶用高铝质耐火砖系列主要产品：塞头砖、铸口砖、袖砖、座砖等。各种砖的形状尺寸可以由需方确定。主要理化指标项目指标SL-48KL-48XL-48ZL-48AL2O3,%48-55耐火度,%不低于17500.20MPa荷重软化开始温度,℃14501400重烧线变化，%，1450℃，2h------+0.1-0.4显气孔率,%18-24<=2418-24<=25常温耐压强度----19.6四、盛钢桶用衬砖系列主要产品：各种规格衬衬砖、弧形衬砖、保险砖或根据需方的要求确定。主要理化指标项目指标CN-42CN-40CN-36AL2O3,%不小于424036耐火度,%不低于1750173016900.20MPa荷重软化开始温度,℃143014001370重烧线变化,%1400℃,2h0-0.30-0.30-0.3显气孔率,%不大于181919常温耐压强度不小于39.234.329.4五、轻质粘土砖系列主要用作隔热层和不受高温熔融物料及侵蚀性气体作用的窑炉内衬。主要产品：T-3、T-38、T-39、T-19、T-20或根据需方提供的要求确定。牌号NG-1.3NG-1.0NG-0.8体积密度,(g/m3)<=1.3<=1.0<=0.8常温耐压强度(MPa)>=4.5>=3.0>=2.5重烧线变化率不大于2%时的试验温度,℃140013501250导热系数,W/(mk)<=0.60<=0.50<=0.35特点导热率低,保温效果好用途隔热用,一般工业窑炉六、不定形耐火材料系列主要产品：铝镁浇注料、矾土尖晶石浇注料、粘土质及高铝质可塑料、耐火混凝土及预制块等。项目铝镁浇注料矾土尖品石浇注料化学成分%AL2O3>70>70Mgo>9>11SIO2<10烘干线变化（110℃X24h）g/cm3>2.65>2.8烘干线变化（110℃X24h）%0-0.400.4烘干强度MPa.抗折110℃X24h耐压>7.5>30>7.5>30凝结时间初凝min终凝>45<720>45<720最高使用温度℃17301730七、骨料、耐火泥系列主要产品：各种粘土质、高铝质耐火泥、及各种不同材质、粒度的熟料颗粒。材质粘土质高铝质牌号NF-38NF-34NF-28LF-70LF-60LF-50AL2O3,(%)38-4234-3828-3470-7560-7050-60耐火度,OC>=1690>=1650>=1580>=1790>=1770>=1750水分含量,(%)<=6<=6<=6灼减量,(%)<=5<=5<=5用途一般工业窑炉八、滑动铸口砖主要产品：上、下滑板砖、上、下铸口砖、透气塞、座砖等。产品尺寸按国标生产。品种项目指标滑板砖铸口砖座砖透气塞HBL-55HKL-55HZL-65TS-65AL2O3,(%)≥55556565耐火度,OC≥1750175017701790显气孔率,(%)≥1623820-30常温耐压强度,(%)≥600400窑炉中应用十分广泛，适用于各工业窑炉中最严酷的部位。冶金高炉炉腹内衬、送风支管内衬、铁口框填充；冶金加热炉均热炉烧嘴、墙基；大型电炉顶内衬；热电旋风炉沸腾炉炉腔内衬；硫化床燃烧室内衬、旋风筒、水冷壁；大型化工化肥炉内衬，化工催化裂解装置高耐磨层；大型水泥窑前窑口、喷煤管等部位；大型铝厂回转窑烧成段...
