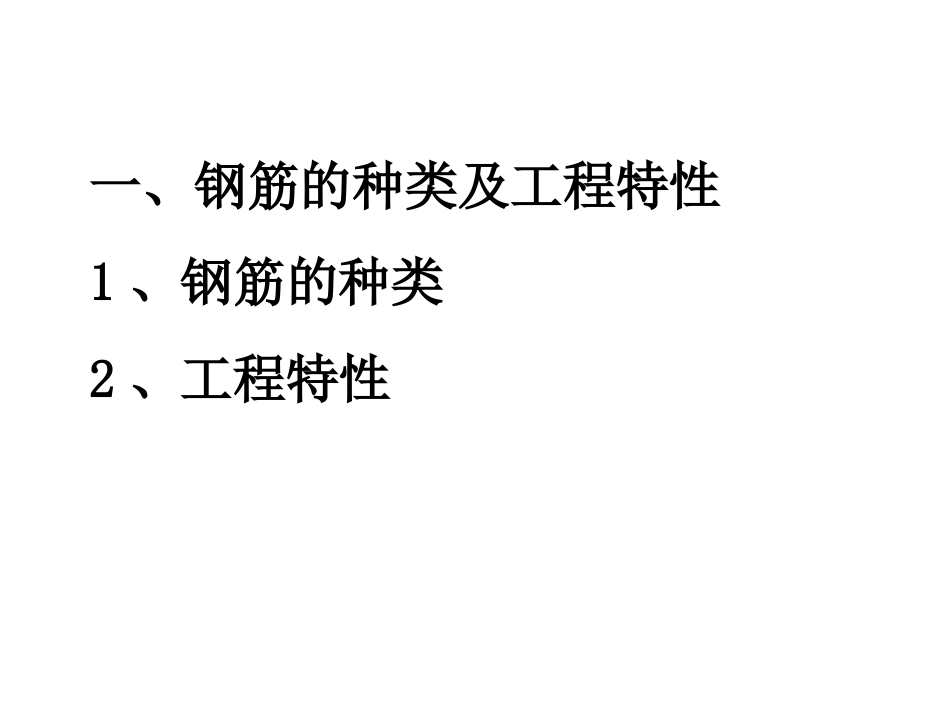

一、钢筋的种类及工程特性1、钢筋的种类2、工程特性（一）钢筋的种类：1、按粗细分——钢筋（直径≥6mm）：细筋ф6～10（盘条），粗筋≥ф12（常6～9m直条）钢丝（直径＜6mm）：刻痕钢丝或碳素钢丝…（盘条）2、按生产工艺——热轧、热处理筋、冷拉筋、冷拔丝、冷轧筋、碳素丝、刻痕丝、钢绞线……3、按化学成分——1)碳素（低碳0.25%中碳0.7%高碳）；2)普通低合金（合金元素<5%）。4、热轧钢筋按强度分－－四5、按外形分——光圆；变形：月牙纹、人字纹、螺纹……（二）钢筋的性质：1、变形硬化——可通过冷加工，提高强度。2、松弛——在高应力状态下，钢筋长度不变，应力减小；预应力施工应注意。3、可焊性——强度、硬度越高，可焊性越差。（三）检验：进场——出厂合格证及标志、外观、力学性能必要时——化学成分按批5-60t抽样。钢筋的性能钢筋的性能主要有拉伸性能、冷弯性能和焊接性能。拉伸性能可反映钢材的强度和塑性。钢筋拉伸时的伸长率按下式进行计算式中：——试件拉伸前的标距。目前有两种试验标距可以采用：短试件取，长试件取；——钢筋直径；0ldl50dl100d——试件拉断后，在原标距范围内，由于残余变形的存在，伸长后的标距尺寸。l%10000lll（a）试件拉伸前的标距；（b）试件拉伸后的标距钢筋的冷弯性能反映钢筋的塑性，它通过冷弯试验反映，冷弯试验是在常温下将钢筋绕直径D冷弯角度α而不至于出现裂缝的试验过程，通常以冷弯角度α和弯心直径D与钢筋直径d的比值来表示。当弯心直径D愈小，而冷弯角度α值愈大，则塑性性能愈好。钢筋的冷弯α—冷弯角度；D—弯曲直径伸长率和冷弯试验对钢筋塑性的标志是一致的。钢筋冷弯性能钢筋的焊接性能反映钢筋的可焊性，它直接影响钢筋焊接质量。钢筋的可焊性指钢筋是否适应通常的焊接方法与工艺的性能。可焊接性好的钢筋易于用一般焊接方法和工艺施焊，焊口处不易形成裂纹、气孔、夹渣等缺陷；焊接后钢筋的力学性能，特别是强度不低于原有钢筋，硬脆倾向小。钢材可焊接性能的好坏，主要取决于钢材的化学成分。含碳量高将增加焊接接头的硬脆性，含碳量小于0.25%的碳素钢具有良好的可焊性。加入合金元素（如硅、锰、钒、钛等），也将增大焊接处的硬脆性，降低可焊性，特别是硫能使焊接产生热裂纹及硬性。建筑工程中使用的HPB235、HRB335、HRB400级钢筋的可焊接性均较好，RRB400级钢筋可焊接差。钢筋焊接性能
