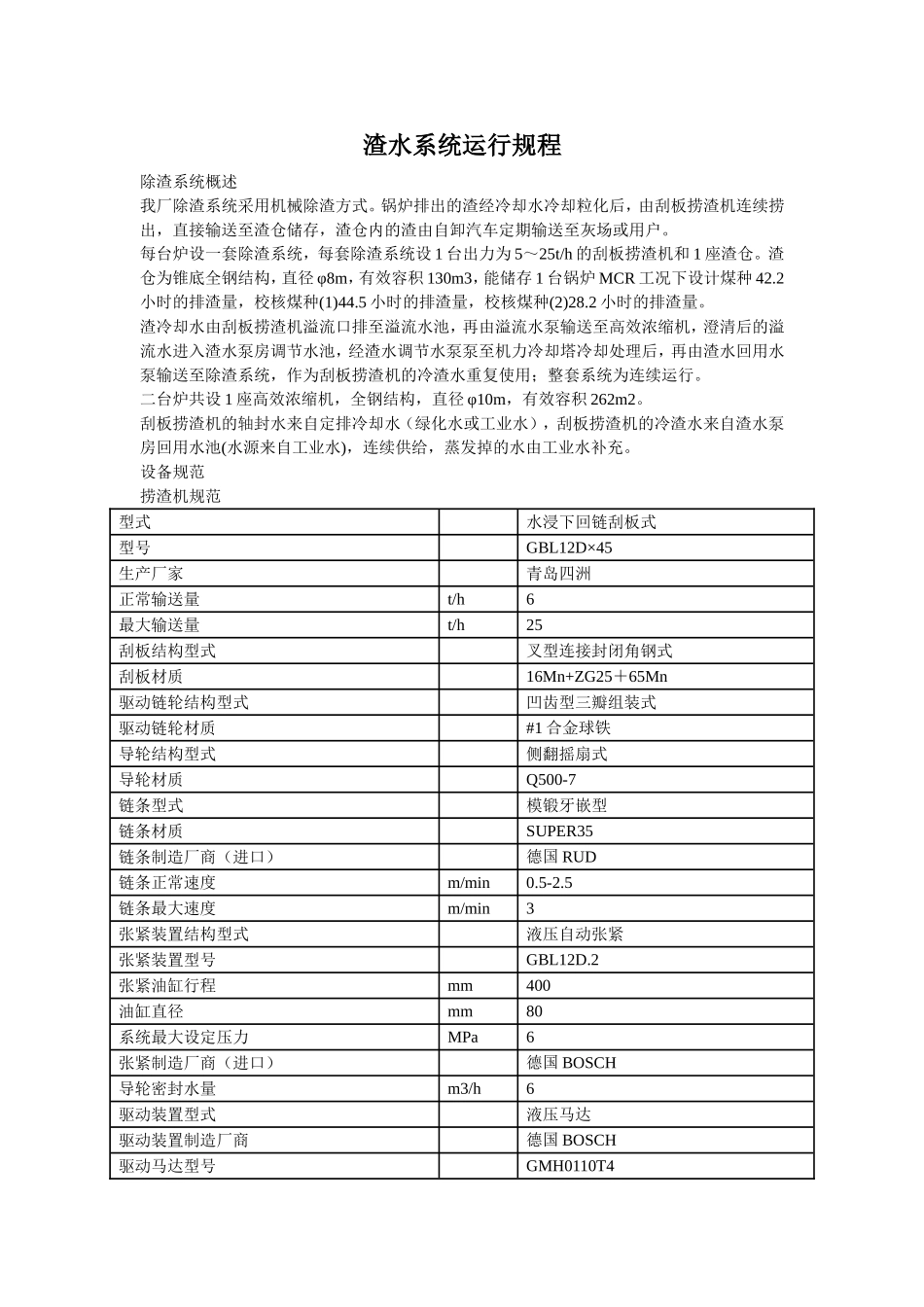

渣水系统运行规程除渣系统概述我厂除渣系统采用机械除渣方式。锅炉排出的渣经冷却水冷却粒化后，由刮板捞渣机连续捞出，直接输送至渣仓储存，渣仓内的渣由自卸汽车定期输送至灰场或用户。每台炉设一套除渣系统，每套除渣系统设1台出力为5～25t/h的刮板捞渣机和1座渣仓。渣仓为锥底全钢结构，直径φ8m，有效容积130m3，能储存1台锅炉MCR工况下设计煤种42.2小时的排渣量，校核煤种(1)44.5小时的排渣量，校核煤种(2)28.2小时的排渣量。渣冷却水由刮板捞渣机溢流口排至溢流水池，再由溢流水泵输送至高效浓缩机，澄清后的溢流水进入渣水泵房调节水池，经渣水调节水泵泵至机力冷却塔冷却处理后，再由渣水回用水泵输送至除渣系统，作为刮板捞渣机的冷渣水重复使用；整套系统为连续运行。二台炉共设1座高效浓缩机，全钢结构，直径φ10m，有效容积262m2。刮板捞渣机的轴封水来自定排冷却水（绿化水或工业水），刮板捞渣机的冷渣水来自渣水泵房回用水池(水源来自工业水)，连续供给，蒸发掉的水由工业水补充。设备规范捞渣机规范型式水浸下回链刮板式型号GBL12D×45生产厂家青岛四洲正常输送量t/h6最大输送量t/h25刮板结构型式叉型连接封闭角钢式刮板材质16Mn+ZG25＋65Mn驱动链轮结构型式凹齿型三瓣组装式驱动链轮材质#1合金球铁导轮结构型式侧翻摇扇式导轮材质Q500-7链条型式模锻牙嵌型链条材质SUPER35链条制造厂商（进口）德国RUD链条正常速度m/min0.5-2.5链条最大速度m/min3张紧装置结构型式液压自动张紧张紧装置型号GBL12D.2张紧油缸行程mm400油缸直径mm80系统最大设定压力MPa6张紧制造厂商（进口）德国BOSCH导轮密封水量m3/h6驱动装置型式液压马达驱动装置制造厂商德国BOSCH驱动马达型号GMH0110T4马达输出最大扭矩kN.m90马达输出转数rpm0.3～2电机型号QA180L4A功率kW22转速r/min1470油箱有效容积L160液压系统工作介质#46抗磨液压油减速机齿轮箱工作用油重负荷工业齿轮油，粘度220主泵型号A4VG40EP2DM1/32R-NZC02F003D主泵型式闭式轴向柱塞泵泵控制方式电比例控制泵输出流量最大输出流量L/min58最高工作压力Bar450电机功率Kw30电压V380转速RPM1450马达输出最大扭矩kN.m90马达输出转数rpm0.3～2电机型号QA180L4A功率kW22转速r/min1470液压关断门油站规范型式电液一体琴台式液压泵型号CB-FA10C-FC-Y1出口油压MPa10电机型号Y112M-4电机功率Kw4液压关断门型式液压驱动摇扇式液压关断门扇数量扇10液压缸的推力t5液压缸的行程mm260门片尺寸mm1000×870材质Q235-A/耐火混凝土内衬承载能力12小时渣量渣仓规范渣仓直径mφ8振动器电压V380有效容积（存渣）m3130振动器频率次/min1500渣仓总高度m12.8排渣阀型式充气密封式湿渣堆积重度t/m31.4排渣阀启闭力5t/0.5MPa振动器型号ZF-10动力源类型压缩空气振动器功率kW0.75溢流水泵规范型式立式电机型号TYPEY200L2-6型号100NRL20功率KW22流量m3/h90电压V380扬程m20额定电流A45泵的转速r/min980转速r/min970渣仓排污泵规范型式立式电机型号Y2132S-4流量m3/h30功率KW5.5扬程m25电压V380额定电流A11.8高效浓缩机规范型号GNJ-10TB驱动减速机型号XWE085-187-4KW公称直径Ф10000mm减速比1:187有效容积262m3耙转速0.148r/min灰浆处理量230m3/h提耙电机型号Y100L1-4耙直径Ф8800mm提耙电机功率22KW排浆灰水比1:3提耙减速机型号XLD2.2-4-1/17排水含尘量≤200ppm减速比1:17驱动电机型号Y100L2-4提耙高度350mm驱动电机功率3.0KW冲洗水量、水压30m3/h、0.6MPa渣水调节水泵规范型号4/3AH电压V380流量m3/h额定电流A31.4电机型号Y180L-6转速r/min970功率KW15渣水回用水泵规范型号4/3AH电压V380流量m3/h70额定电流A84.2电机型号Y225M-4转速r/min1480功率KW45机力冷却塔规范型号GFNDP-100出水温度≤35℃型式方型逆流冷却水量t/h100采用介质锅炉渣水风机风量m3/h96000进水温度≤65℃风机电机功率KW5.5高效浓缩机排污泵型号650NRL20电机型号TYPEY160M-6扬程m20功率KW7.5流量m3/h30电流A17功率KW1.5转速r/min970转速r/min980除渣系统的运行与维护液压驱动系统运行维护动力站说明工作原理为执行机构（液压马达）提供必须的流量和压力，动力站有一台电机驱动主泵，主泵是用于闭式...
