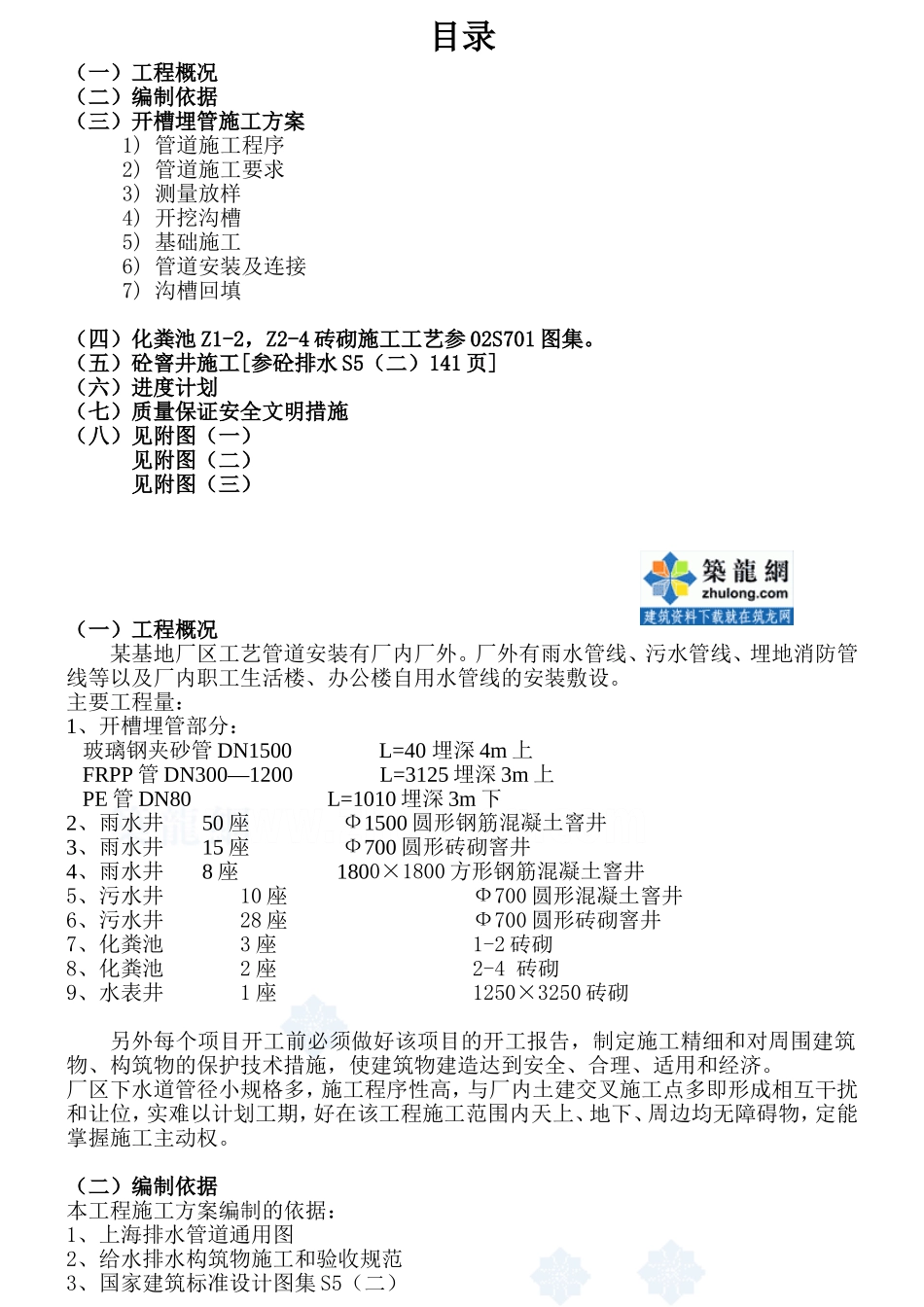

某基地厂区下水道工程施工技术方案2008年04月06日目录（一）工程概况（二）编制依据（三）开槽埋管施工方案1)管道施工程序2)管道施工要求3)测量放样4)开挖沟槽5)基础施工6)管道安装及连接7)沟槽回填（四）化粪池Z1-2，Z2-4砖砌施工工艺参02S701图集。（五）砼窨井施工[参砼排水S5（二）141页]（六）进度计划（七）质量保证安全文明措施（八）见附图（一）见附图（二）见附图（三）（一）工程概况某基地厂区工艺管道安装有厂内厂外。厂外有雨水管线、污水管线、埋地消防管线等以及厂内职工生活楼、办公楼自用水管线的安装敷设。主要工程量：1、开槽埋管部分：玻璃钢夹砂管DN1500L=40埋深4m上FRPP管DN300—1200L=3125埋深3m上PE管DN80L=1010埋深3m下2、雨水井50座Ф1500圆形钢筋混凝土窨井3、雨水井15座Ф700圆形砖砌窨井4、雨水井8座1800×1800方形钢筋混凝土窨井5、污水井10座Ф700圆形混凝土窨井6、污水井28座Ф700圆形砖砌窨井7、化粪池3座1-2砖砌8、化粪池2座2-4砖砌9、水表井1座1250×3250砖砌另外每个项目开工前必须做好该项目的开工报告，制定施工精细和对周围建筑物、构筑物的保护技术措施，使建筑物建造达到安全、合理、适用和经济。厂区下水道管径小规格多，施工程序性高，与厂内土建交叉施工点多即形成相互干扰和让位，实难以计划工期，好在该工程施工范围内天上、地下、周边均无障碍物，定能掌握施工主动权。（二）编制依据本工程施工方案编制的依据：1、上海排水管道通用图2、给水排水构筑物施工和验收规范3、国家建筑标准设计图集S5（二）4、国家建筑标准设计图集02S701（砖砌化粪池）5、根据本公司现有的综合施工能力（三）开槽埋管施工方案a、管道施工程序管道施工顺序：先深后浅、先干线后支线的原则。本工程管径小规格多，结合土建施工情况，要进行分段施工。FRPP管施工工艺图：施工准备→放样定位→沟槽开挖→支撑护壁→井点布置→基础施工→排管按管→砼窨井施工→磅水验收→坞塝→回填→拆模回填。b、施工技术措施1)管道施工要求：管道工程的施工测量、降水、开槽、沟槽支撑和管道交叉处理应符合施工规范执行。管道应铺设在原状土地基或经开槽后回填处理密实的地基土上。管道应直线敷设，尤其是两井之间。当遇到特殊情况，需利用柔性接口转角进行折线敷设时，其允许偏角应由厂方提供。2)测量放样根据管道总平面图，对已布控制网，分别在管线施工段的地点，转折点，终点处订出管线中线、控制点。同时要做好在每节施工段两端点，根据管内底标高埋设高程样板并要经常复核，确保失误。3)开挖沟槽沟槽开挖前，首先要根据管道总平面图。在施工现场测出管位，然后根据管径大小，埋置深度及施工工艺，确定开挖断面。本工程管径最大DN1500，埋深4m上；其次是DN1200、1000、800。埋深3m上，为了管道施工安全确定采用钢板桩支护基坑开挖，钢板桩长度以T/H=0.5计算，6m和9m的[30槽钢以咬口形式打入，入土深度按3m计，采用调节管支撑，当挖土深度到2.00时，在距地面1.00处支撑第一道撑；第二道撑要计算好距管顶上30公分处，便于吊排管，具体打拔钢板桩方案见附件。{见附图（一）}当挖土到距沟底0.2-0.3m时，人工清底严格控制基底高程，不能扰动基面，如有超挖换填碎石并夯实。如遇有软土或流沙层，必须采用轻型井点降水，降水面控制在0.5m以下才可开挖。则应时刻注意保护周边建筑物的安全。若沟底在流砂层内，井点降水略.采用沟底明排，在每一节井位两端设二只集水坑，沟边侧开一排30×30cm排水明沟，并设坡度利用坑内水泵，及时排水，确保沟槽内无积水。4)基础施工对一般土质，当地基承载力〉80kpa，FRPP管道基底铺设道渣或碎石垫层基础厚15cm。上层用中粗砂找平，厚度不少于5cm压实，土质较差可增加道渣层20cm厚。5)管道安装及连接管道排放采用机械吊装。吊装管节时应有两个吊点，严禁穿心吊装，下管时采用可靠的吊具，平稳下沟槽，不得与沟槽支撑碰撞。承插式连接的承口应逆水流方向插口应顺水流方向敷设。也就是下游铺向上游。承口内表和插口外表的油污、杂物清除干净。铺接口时选用O型橡胶密封圈，并套入插口槽内，四周均匀，平顺无扭曲。根据高程样...
