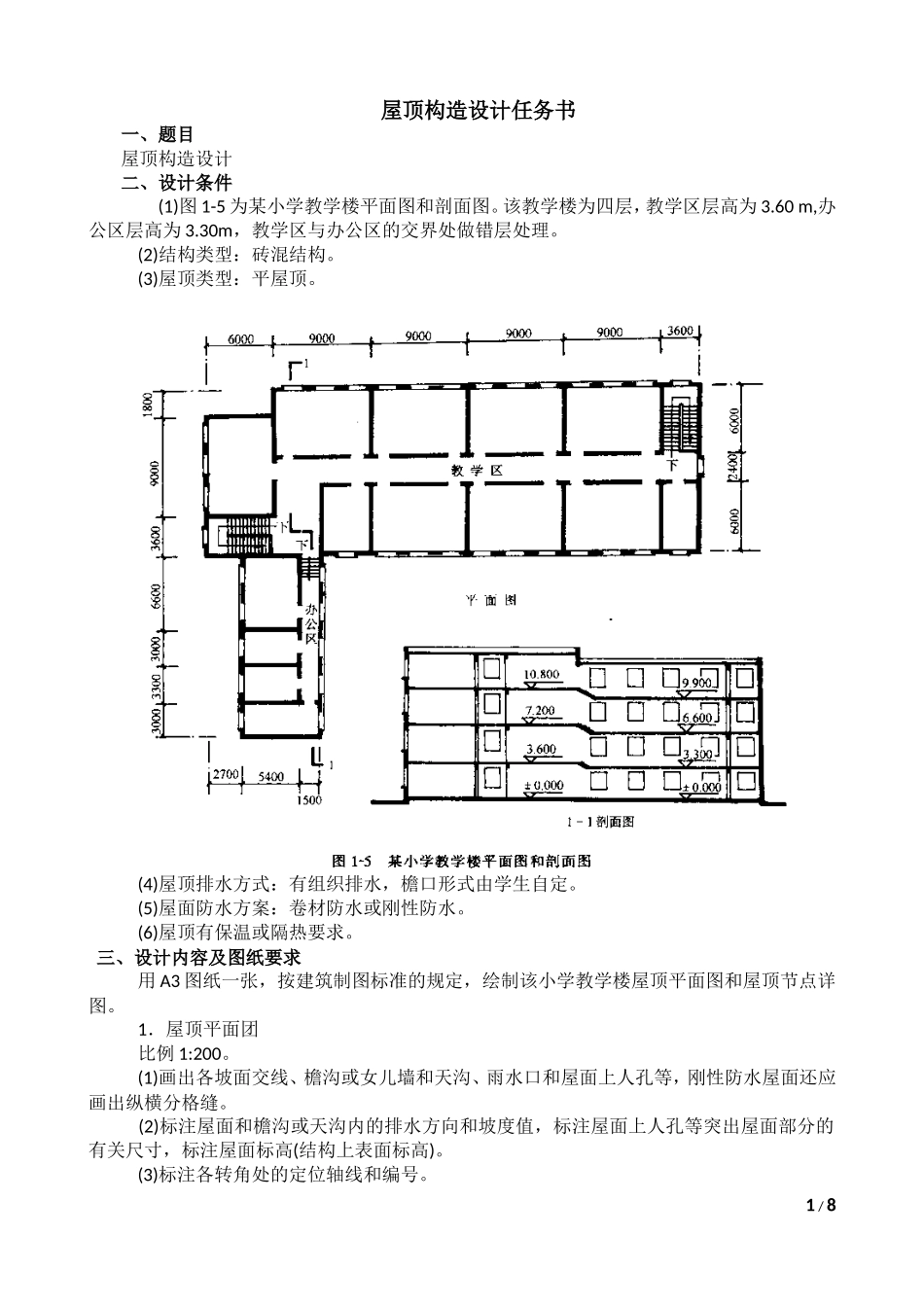

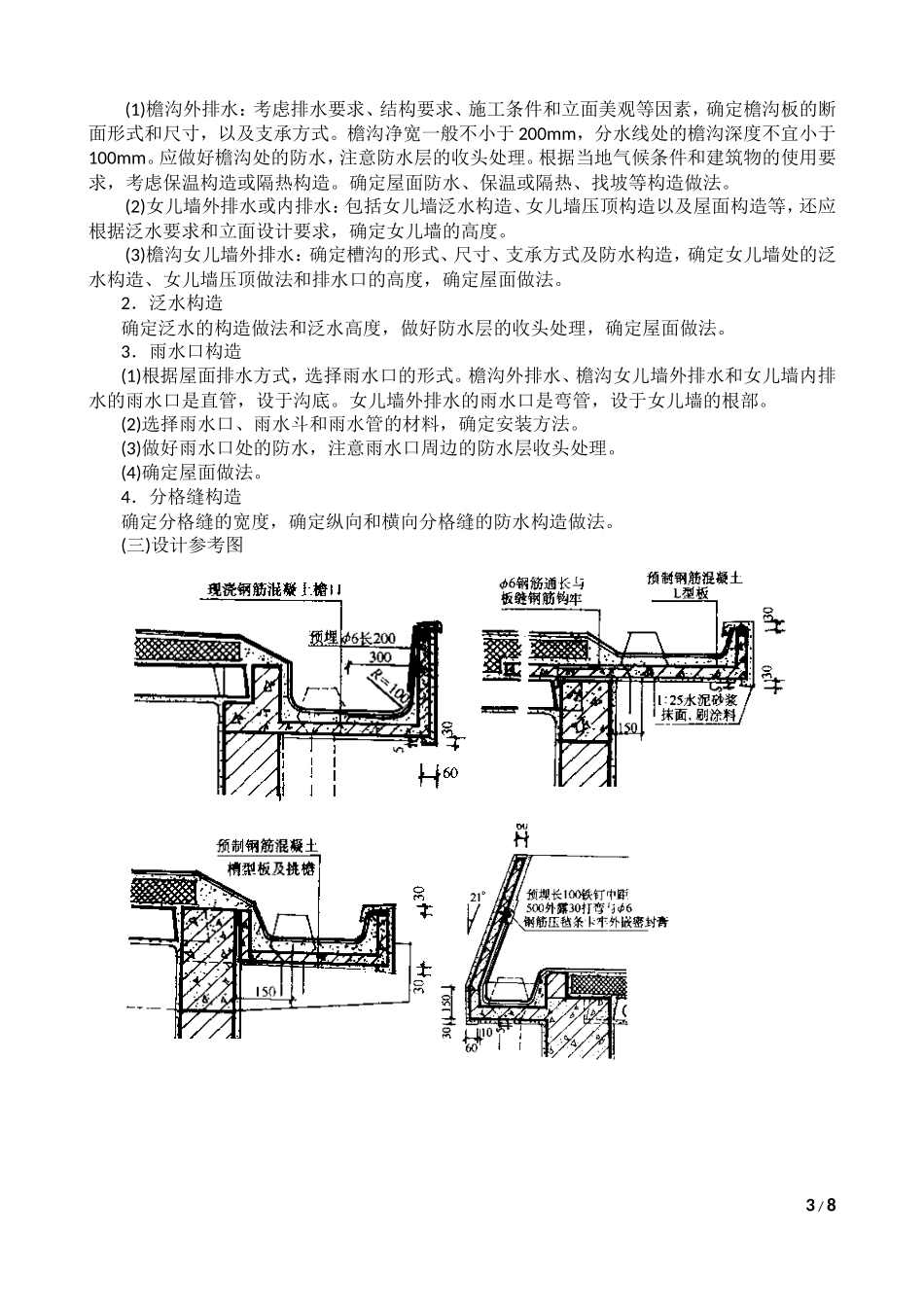

屋顶构造设计任务书一、题目屋顶构造设计二、设计条件(1)图1-5为某小学教学楼平面图和剖面图。该教学楼为四层,教学区层高为3.60m,办公区层高为3.30m,教学区与办公区的交界处做错层处理。(2)结构类型:砖混结构。(3)屋顶类型:平屋顶。(4)屋顶排水方式:有组织排水,檐口形式由学生自定。(5)屋面防水方案:卷材防水或刚性防水。(6)屋顶有保温或隔热要求。三、设计内容及图纸要求用A3图纸一张,按建筑制图标准的规定,绘制该小学教学楼屋顶平面图和屋顶节点详图。1.屋顶平面团比例1:200。(1)画出各坡面交线、檐沟或女儿墙和天沟、雨水口和屋面上人孔等,刚性防水屋面还应画出纵横分格缝。(2)标注屋面和檐沟或天沟内的排水方向和坡度值,标注屋面上人孔等突出屋面部分的有关尺寸,标注屋面标高(结构上表面标高)。(3)标注各转角处的定位轴线和编号。1/8(4)外部标注两道尺寸(即轴线尺寸和雨水口到邻近轴线的距离或雨水口的间距)(5)标注详图索引符号,注写图名和比例。2.屋顶节点详图比例1:10或1:20。(1)檐口构造:①采用檐沟外排水时,表示清楚檐沟板的形式、屋顶各层构造、檐沟处的防水处理,以及檐沟板与圈梁、墙、屋面板之间的相互关系,标注檐沟尺寸,注明檐沟饰面层的做法和防水层的收头构造做法;②采用女儿墙外排水或内排水时,表示清楚女儿墙压顶构造、泛水构造、屋顶各层构造和天沟形式等,注明女儿墙压顶和泛水的构造做法,标注女儿墙的高度泛水高度等尺寸;③采用檐沟女儿墙外排水时要求同①和②。用多层构造引出线注明屋顶各层做法,标注屋面排水方向和坡度值,标注详图符号和比例,剖切到的部分用材料图例表示。(2)泛水构造:画出高低屋面之间的立墙与低屋面交接处的泛水构造,表示清楚泛水构造和屋顶各层构造,注明泛水构造做法,标注有关尺寸,标注详图符号和比例。(3)雨水口构造:表示清楚雨水口的形式、雨水口处的防水处理,注明细部做法,标注有关尺寸,标注详图符号和比例。(4)刚性防水屋面分格缝构造:表示清楚各部分的构造关系,注明细部做法,标注细部尺寸标高、详图符号和比例:四、参考资料1.本书第二部分:2.4建筑构造设计指导2.《建筑设计资料集》编委会.建筑设计资料集(第二版)8.北京:中国建筑工业出版社,19863.陈保胜.建筑构造资料集(上).北京:中闰建筑工业出版社,19944.全国通用和各地区标准图集三、屋顶构造设计指导(一)屋顶平面设计1.划分排水坡面,确定排水方向和坡度(1)根据屋面高低、屋顶平面形状和尺寸,划分排水坡面,确定排水方向。屋面宽度不大时,常采用单坡排水,宽度较大时,宜采用双坡排水。(2)根据当地气候条件、屋面防水材料和屋面是否上人,确定屋面排水坡度2.确定檐口排水方式考虑立面设计要求,确定檐口排水方式。常用檐沟外排水和女儿墙外排水,也可用檐沟女儿墙外排水或女儿墙内排水。3.确定雨水口及雨水管的间距和位置根据排水坡面的宽度、当地气候条件、排水沟的集水能力和雨水管的大小等因素,确定雨水口及雨水管的间距,并结合立面设计要求确定雨水口及雨水管的位置。雨水口及雨水管的间距一股不超过24m,常用12—18m。4.确定排水沟内的纵向排水坡度排水沟内的纵向坡度一般为0.5%~1%。5.确定屋面防水方案根据屋面防水要求、当地气候条件等因素,确定屋面防水方案,并选择防水材料。若为刚性防水屋面,还应设置分格缝(又称分仓缝),并根据屋面宽度和结构布置确定分格缝的间距和位置,横向和纵向分格缝的间距一般不超过6m。6.确定屋面上人孔等突出屋面部分的位置和尺寸(二)屋顶细部构造1.檐口构造2/8(1)檐沟外排水:考虑排水要求、结构要求、施工条件和立面美观等因素,确定檐沟板的断面形式和尺寸,以及支承方式。檐沟净宽一般不小于200mm,分水线处的檐沟深度不宜小于100mm。应做好檐沟处的防水,注意防水层的收头处理。根据当地气候条件和建筑物的使用要求,考虑保温构造或隔热构造。确定屋面防水、保温或隔热、找坡等构造做法。(2)女儿墙外排水或内排水:包括女儿墙泛水构造、女儿墙压顶构造以及屋面构造等,还应根据泛水要求和立面设计要求,确定女儿墙的高度。(3)檐沟女儿墙外排水:确定槽沟的形式、...
