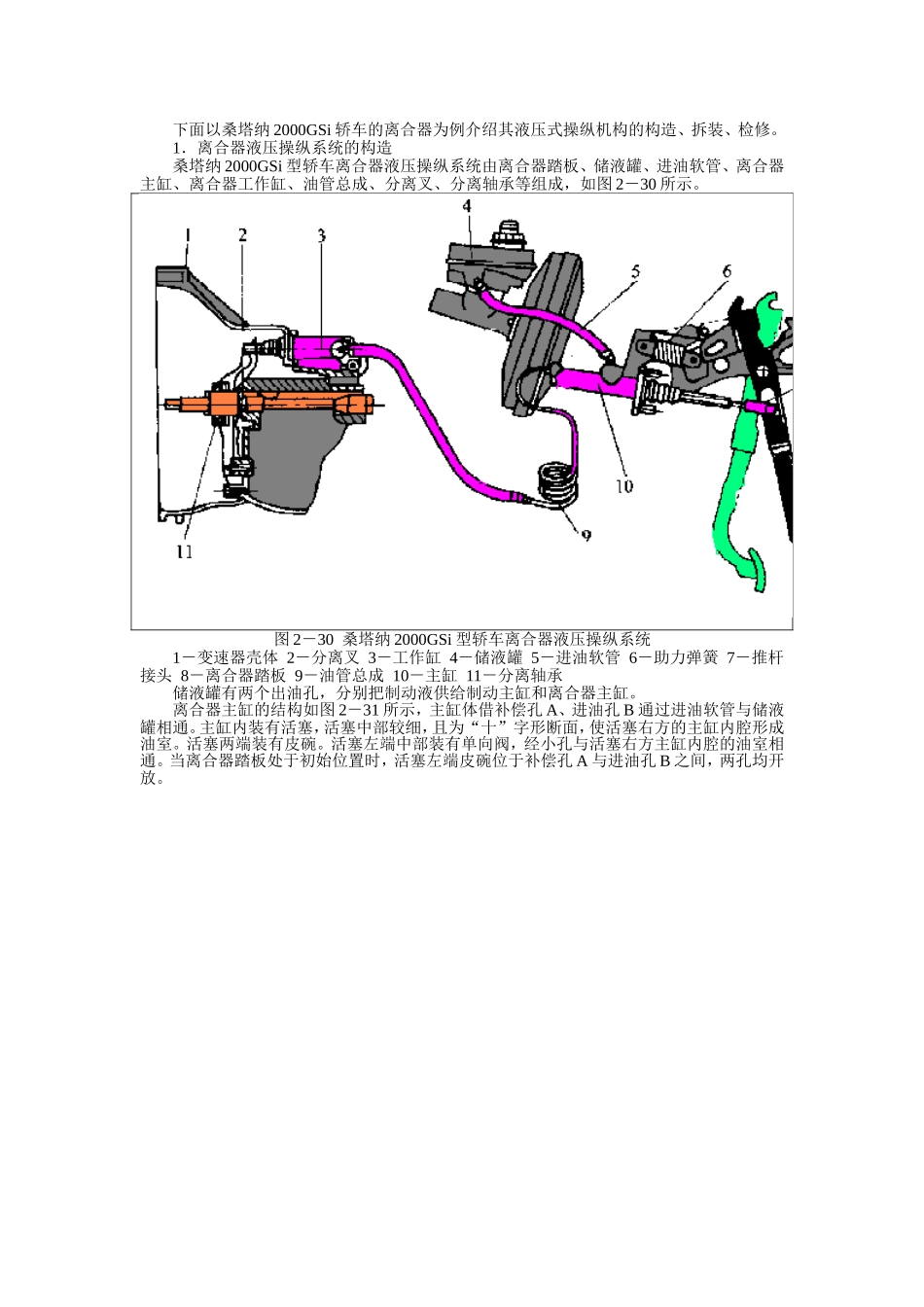

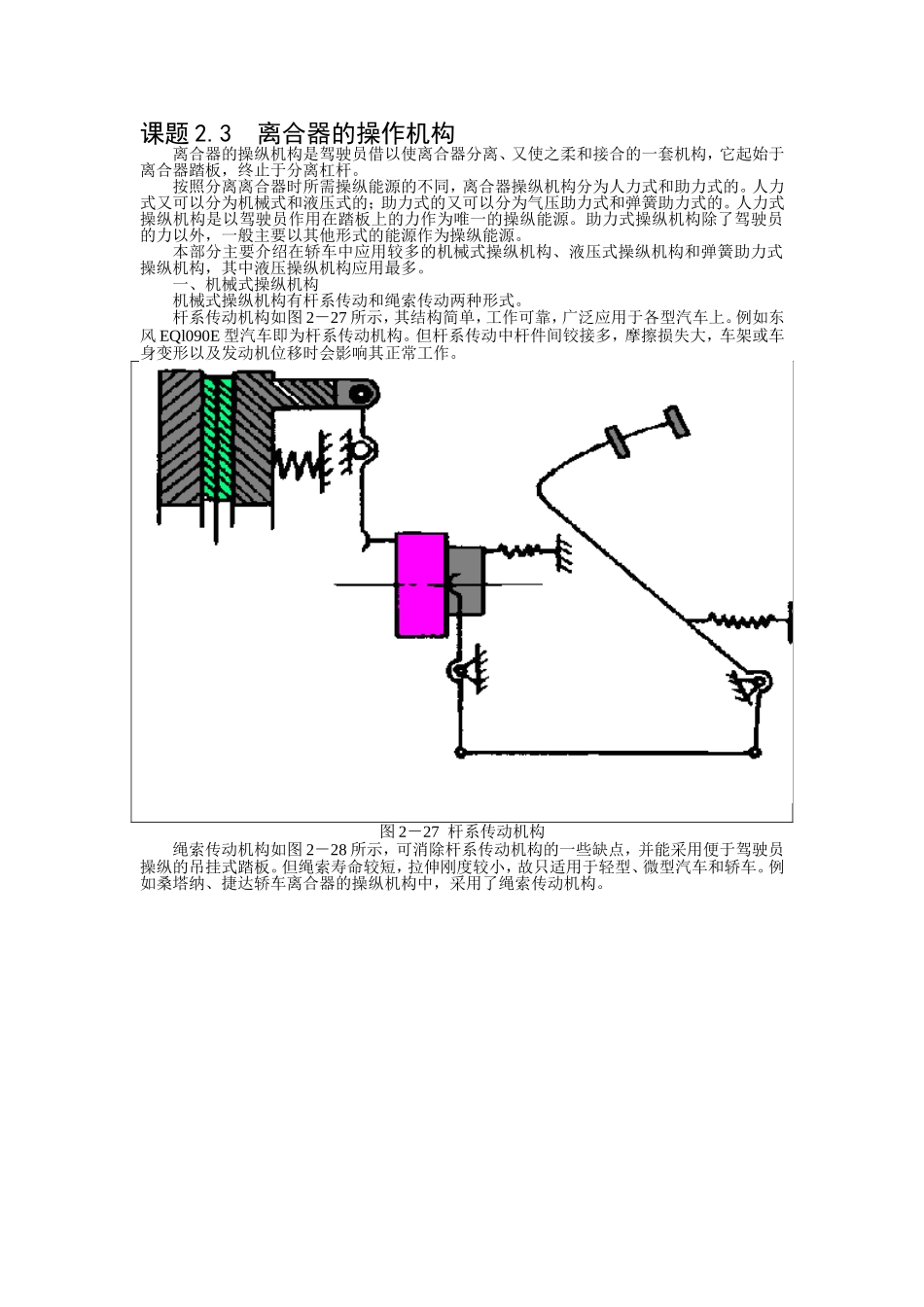

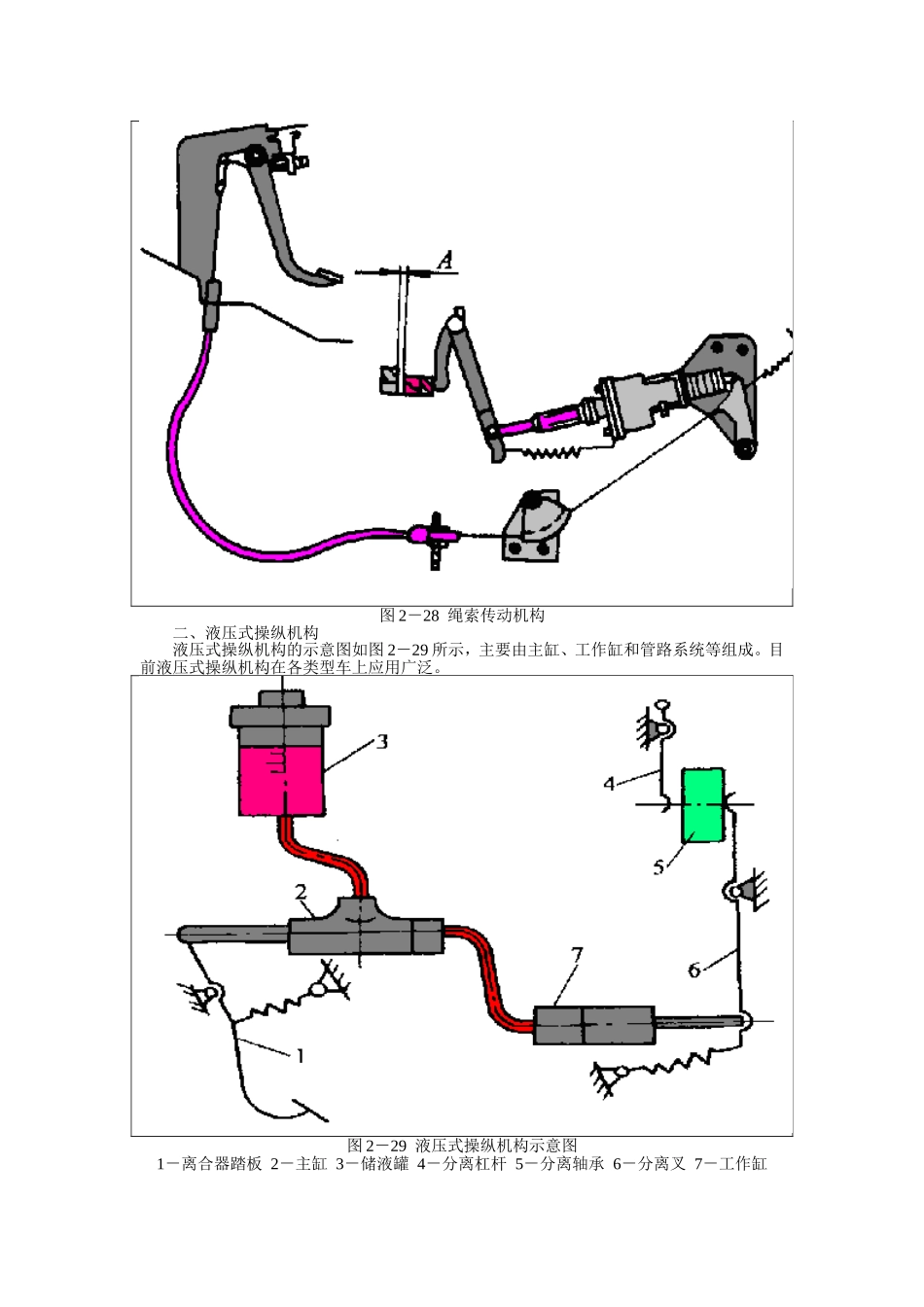

课题2.3离合器的操作机构离合器的操纵机构是驾驶员借以使离合器分离、又使之柔和接合的一套机构，它起始于离合器踏板，终止于分离杠杆。按照分离离合器时所需操纵能源的不同，离合器操纵机构分为人力式和助力式的。人力式又可以分为机械式和液压式的；助力式的又可以分为气压助力式和弹簧助力式的。人力式操纵机构是以驾驶员作用在踏板上的力作为唯一的操纵能源。助力式操纵机构除了驾驶员的力以外，一般主要以其他形式的能源作为操纵能源。本部分主要介绍在轿车中应用较多的机械式操纵机构、液压式操纵机构和弹簧助力式操纵机构，其中液压操纵机构应用最多。一、机械式操纵机构机械式操纵机构有杆系传动和绳索传动两种形式。杆系传动机构如图2－27所示，其结构简单，工作可靠，广泛应用于各型汽车上。例如东风EQl090E型汽车即为杆系传动机构。但杆系传动中杆件间铰接多，摩擦损失大，车架或车身变形以及发动机位移时会影响其正常工作。图2－27杆系传动机构绳索传动机构如图2－28所示，可消除杆系传动机构的一些缺点，并能采用便于驾驶员操纵的吊挂式踏板。但绳索寿命较短，拉伸刚度较小，故只适用于轻型、微型汽车和轿车。例如桑塔纳、捷达轿车离合器的操纵机构中，采用了绳索传动机构。图2－28绳索传动机构二、液压式操纵机构液压式操纵机构的示意图如图2－29所示，主要由主缸、工作缸和管路系统等组成。目前液压式操纵机构在各类型车上应用广泛。图2－29液压式操纵机构示意图1－离合器踏板2－主缸3－储液罐4－分离杠杆5－分离轴承6－分离叉7－工作缸下面以桑塔纳2000GSi轿车的离合器为例介绍其液压式操纵机构的构造、拆装、检修。1．离合器液压操纵系统的构造桑塔纳2000GSi型轿车离合器液压操纵系统由离合器踏板、储液罐、进油软管、离合器主缸、离合器工作缸、油管总成、分离叉、分离轴承等组成，如图2－30所示。图2－30桑塔纳2000GSi型轿车离合器液压操纵系统1－变速器壳体2－分离叉3－工作缸4－储液罐5－进油软管6－助力弹簧7－推杆接头8－离合器踏板9－油管总成10－主缸11－分离轴承储液罐有两个出油孔，分别把制动液供给制动主缸和离合器主缸。离合器主缸的结构如图2－31所示，主缸体借补偿孔A、进油孔B通过进油软管与储液罐相通。主缸内装有活塞，活塞中部较细，且为“十”字形断面，使活塞右方的主缸内腔形成油室。活塞两端装有皮碗。活塞左端中部装有单向阀，经小孔与活塞右方主缸内腔的油室相通。当离合器踏板处于初始位置时，活塞左端皮碗位于补偿孔A与进油孔B之间，两孔均开放。图2－31离合器主缸的结构1－保护塞2－壳体3－管接头4－皮碗5－阀芯6－固定螺栓7－卡簧8－挡圈9－护套10－推杆11－保护套A－补偿孔B－进油孔离合器工作缸的结构如图2－32所示，工作缸内装有活塞、皮碗、推杆等，缸体上还设有放气螺塞。当管路内有空气而影响操纵时，可拧松放气螺塞进行放气。工作缸活塞直径略大于主缸活塞直径，故液压系统稍有增力作用，以补偿液流通道的压力损失。图2－32离合器工作缸的结构1－壳体2－活塞3－管接头4－皮碗5－挡圈6－保护套7－推杆A－放气孔B－进油孔2．离合器液压操纵系统的拆装、检修1)离合器主缸的拆卸与分解(1)取下离合器踏板与主缸推杆叉的连接销轴。(2)从主缸上拧下进油管和出油管接头。(3)拧下主缸固定螺栓，拉出主缸。在解体离合器主缸前，应排净主缸中的制动液。主缸分解过程是：取下防尘罩，用旋具或卡环钳拆下卡环，拉出主缸推杆、压盖和活塞。2)离合器工作缸的拆卸与分解拧下工作缸进油管接头，再拆下工作缸固定螺栓，即可拉出工作缸。工作缸的分解过程是：拉出工作缸推杆，拆下防尘罩，然后用压缩空气将工作缸活塞从缸筒内压出来。3)主缸、工作缸的检修主缸和工作缸是离合器液压操纵系统的主要部件，其工作性能的好坏直接影响离合器的工作性能。当出现缸筒内壁磨损超过0.125mm，活塞与缸筒的间隙超过0.20mm，皮碗老化及回位弹簧失效等情况时，应更换相应零件。想一想：如何检查活塞与缸筒之间的间隙？4)离合器主缸、工作缸的装配主缸和工作缸的装配，按拆卸与分解相反顺序进行，但装配时应注意以下事项：(1)零件在装配前要用非腐蚀性液体清洗...
