医用气体系统设计20160622VIP专享VIP免费

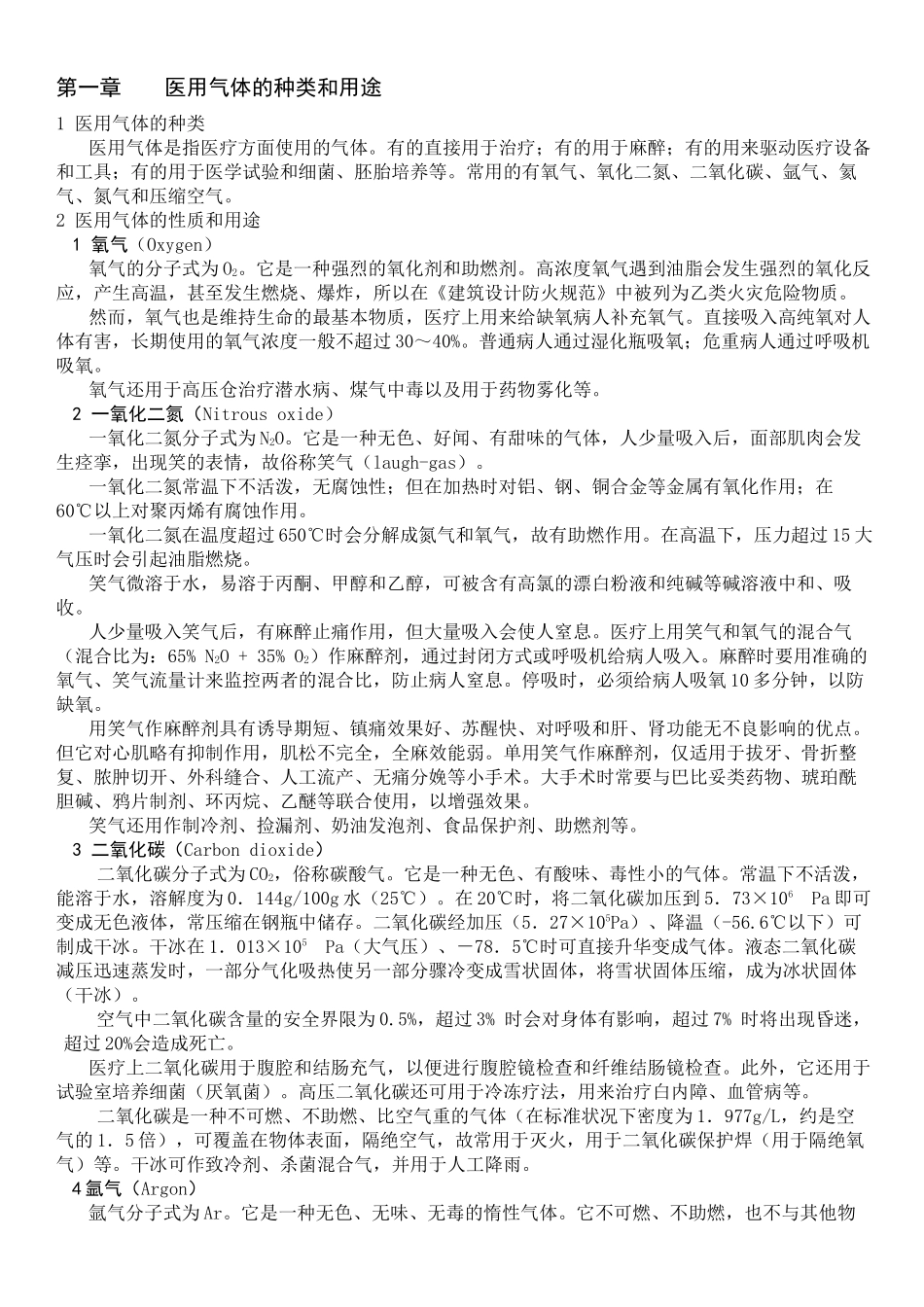

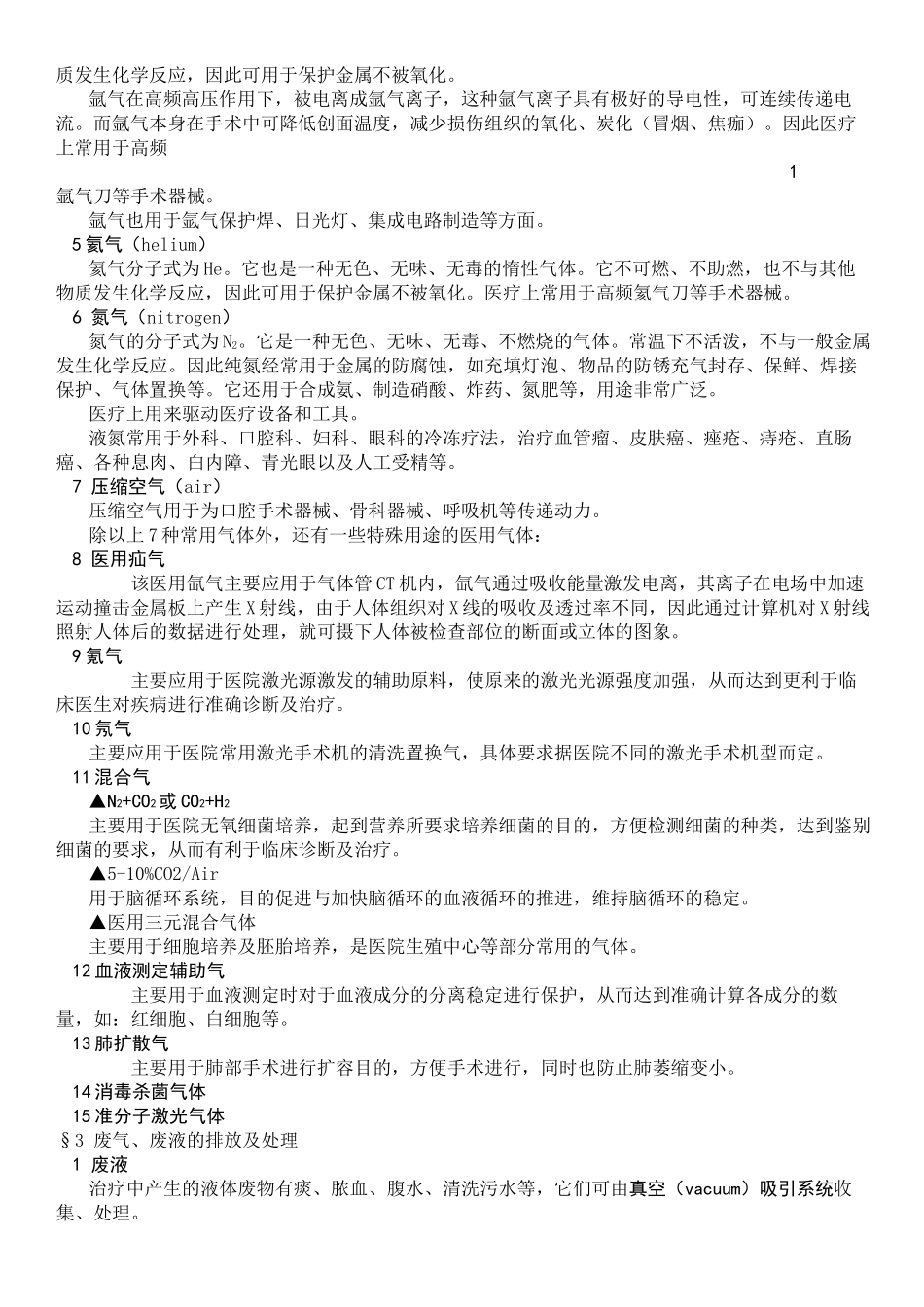

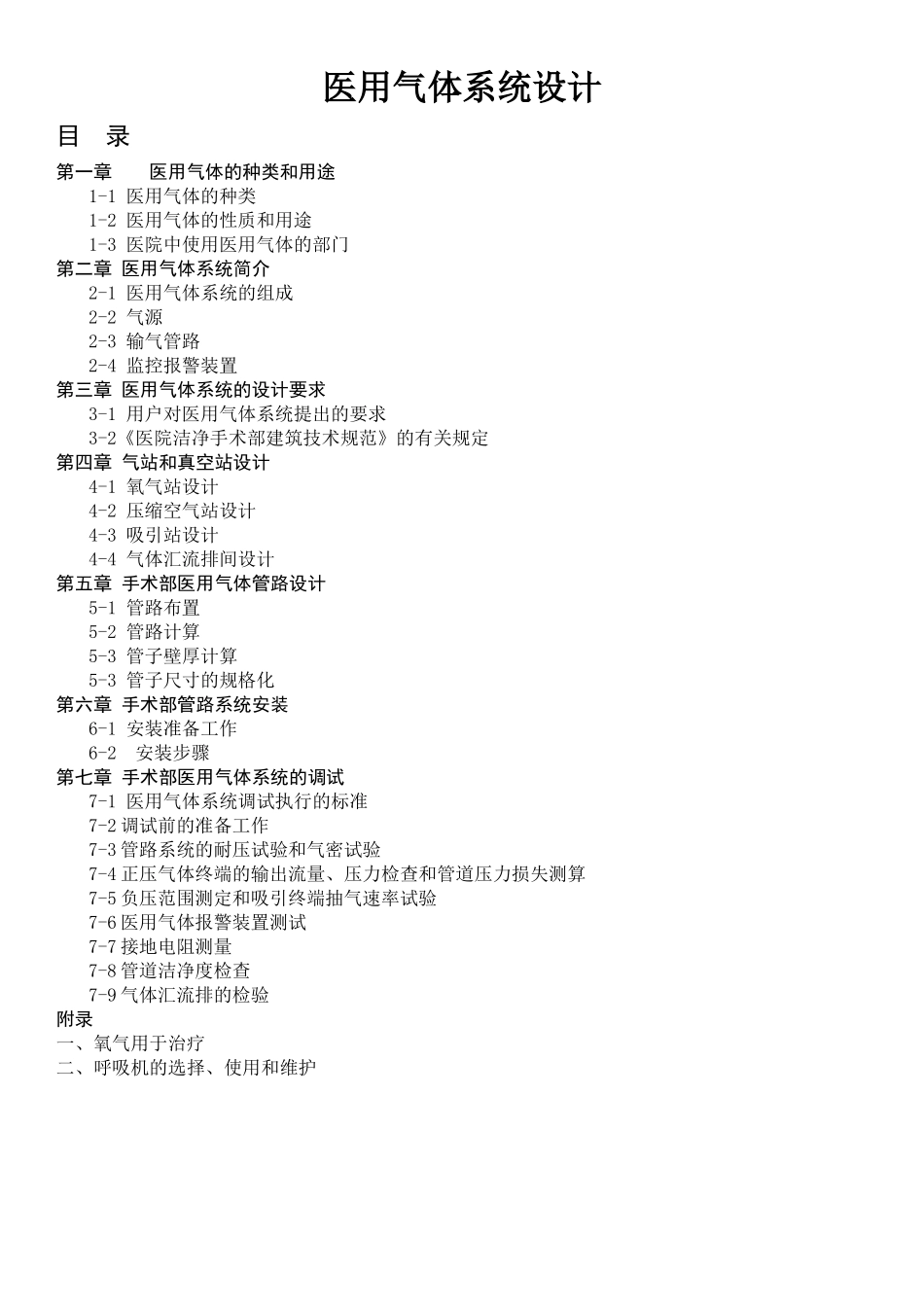

医用气体系统设计目录第一章医用气体的种类和用途1-1医用气体的种类1-2医用气体的性质和用途1-3医院中使用医用气体的部门第二章医用气体系统简介2-1医用气体系统的组成2-2气源2-3输气管路2-4监控报警装置第三章医用气体系统的设计要求3-1用户对医用气体系统提出的要求3-2《医院洁净手术部建筑技术规范》的有关规定第四章气站和真空站设计4-1氧气站设计4-2压缩空气站设计4-3吸引站设计4-4气体汇流排间设计第五章手术部医用气体管路设计5-1管路布置5-2管路计算5-3管子壁厚计算5-3管子尺寸的规格化第六章手术部管路系统安装6-1安装准备工作6-2安装步骤第七章手术部医用气体系统的调试7-1医用气体系统调试执行的标准7-2调试前的准备工作7-3管路系统的耐压试验和气密试验7-4正压气体终端的输出流量、压力检查和管道压力损失测算7-5负压范围测定和吸引终端抽气速率试验7-6医用气体报警装置测试7-7接地电阻测量7-8管道洁净度检查7-9气体汇流排的检验附录一、氧气用于治疗二、呼吸机的选择、使用和维护第一章医用气体的种类和用途1医用气体的种类医用气体是指医疗方面使用的气体。有的直接用于治疗；有的用于麻醉；有的用来驱动医疗设备和工具；有的用于医学试验和细菌、胚胎培养等。常用的有氧气、氧化二氮、二氧化碳、氩气、氦气、氮气和压缩空气。2医用气体的性质和用途1氧气（Oxygen）氧气的分子式为O2。它是一种强烈的氧化剂和助燃剂。高浓度氧气遇到油脂会发生强烈的氧化反应，产生高温，甚至发生燃烧、爆炸，所以在《建筑设计防火规范》中被列为乙类火灾危险物质。然而，氧气也是维持生命的最基本物质，医疗上用来给缺氧病人补充氧气。直接吸入高纯氧对人体有害，长期使用的氧气浓度一般不超过30～40%。普通病人通过湿化瓶吸氧；危重病人通过呼吸机吸氧。氧气还用于高压仓治疗潜水病、煤气中毒以及用于药物雾化等。2一氧化二氮（Nitrousoxide）一氧化二氮分子式为N2O。它是一种无色、好闻、有甜味的气体，人少量吸入后，面部肌肉会发生痉挛，出现笑的表情，故俗称笑气（laugh-gas）。一氧化二氮常温下不活泼，无腐蚀性；但在加热时对铝、钢、铜合金等金属有氧化作用；在60℃以上对聚丙烯有腐蚀作用。一氧化二氮在温度超过650℃时会分解成氮气和氧气，故有助燃作用。在高温下，压力超过15大气压时会引起油脂燃烧。笑气微溶于水，易溶于丙酮、甲醇和乙醇，可被含有高氯的漂白粉液和纯碱等碱溶液中和、吸收。人少量吸入笑气后，有麻醉止痛作用，但大量吸入会使人窒息。医疗上用笑气和氧气的混合气（混合比为：65%N2O+35%O2）作麻醉剂，通过封闭方式或呼吸机给病人吸入。麻醉时要用准确的氧气、笑气流量计来监控两者的混合比，防止病人窒息。停吸时，必须给病人吸氧10多分钟，以防缺氧。用笑气作麻醉剂具有诱导期短、镇痛效果好、苏醒快、对呼吸和肝、肾功能无不良影响的优点。但它对心肌略有抑制作用，肌松不完全，全麻效能弱。单用笑气作麻醉剂，仅适用于拔牙、骨折整复、脓肿切开、外科缝合、人工流产、无痛分娩等小手术。大手术时常要与巴比妥类药物、琥珀酰胆碱、鸦片制剂、环丙烷、乙醚等联合使用，以增强效果。笑气还用作制冷剂、捡漏剂、奶油发泡剂、食品保护剂、助燃剂等。3二氧化碳（Carbondioxide）二氧化碳分子式为CO2，俗称碳酸气。它是一种无色、有酸味、毒性小的气体。常温下不活泼，能溶于水，溶解度为0．144g/100g水（25℃）。在20℃时，将二氧化碳加压到5．73×106Pa即可变成无色液体，常压缩在钢瓶中储存。二氧化碳经加压（5．27×105Pa）、降温（-56.6℃以下）可制成干冰。干冰在1．013×105Pa（大气压）、－78．5℃时可直接升华变成气体。液态二氧化碳减压迅速蒸发时，一部分气化吸热使另一部分骤冷变成雪状固体，将雪状固体压缩，成为冰状固体（干冰）。空气中二氧化碳含量的安全界限为0.5%，超过3%时会对身体有影响，超过7%时将出现昏迷，超过20%会造成死亡。医疗上二氧化碳用于腹腔和结肠充气，以便进行腹腔镜检查和纤维结肠镜检查。此外，它还用于试验室培养细菌（厌氧菌）。高压二氧化碳还可用于冷冻疗法，用来治疗白内障、血管病等。二氧化碳是一种不可燃、...
