圆锥破碎机工作原理VIP免费

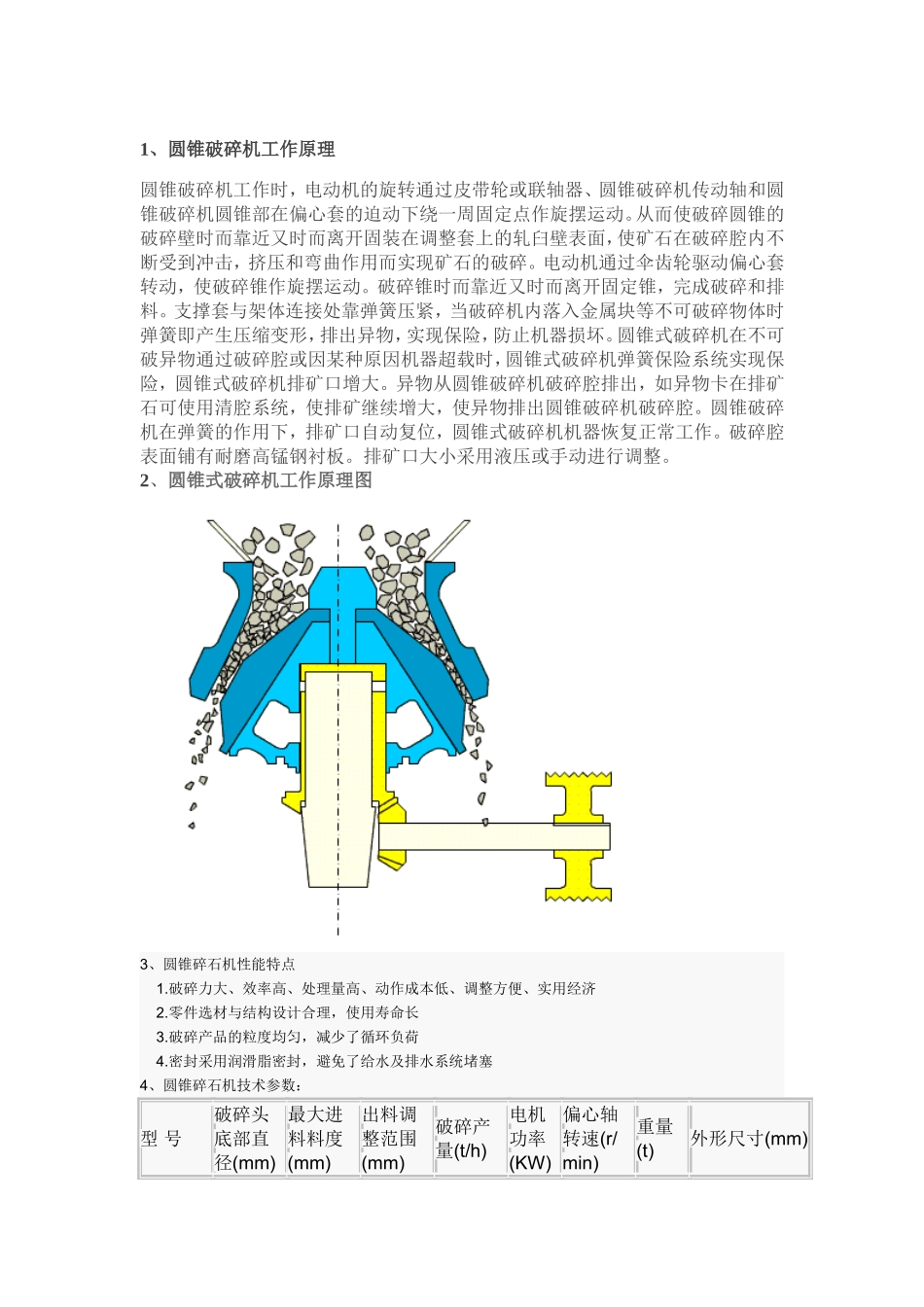

1、圆锥破碎机工作原理圆锥破碎机工作时，电动机的旋转通过皮带轮或联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而实现矿石的破碎。电动机通过伞齿轮驱动偏心套转动，使破碎锥作旋摆运动。破碎锥时而靠近又时而离开固定锥，完成破碎和排料。支撑套与架体连接处靠弹簧压紧，当破碎机内落入金属块等不可破碎物体时弹簧即产生压缩变形，排出异物，实现保险，防止机器损坏。圆锥式破碎机在不可破异物通过破碎腔或因某种原因机器超载时，圆锥式破碎机弹簧保险系统实现保险，圆锥式破碎机排矿口增大。异物从圆锥破碎机破碎腔排出，如异物卡在排矿石可使用清腔系统，使排矿继续增大，使异物排出圆锥破碎机破碎腔。圆锥破碎机在弹簧的作用下，排矿口自动复位，圆锥式破碎机机器恢复正常工作。破碎腔表面铺有耐磨高锰钢衬板。排矿口大小采用液压或手动进行调整。2、圆锥式破碎机工作原理图3、圆锥碎石机性能特点1.破碎力大、效率高、处理量高、动作成本低、调整方便、实用经济2.零件选材与结构设计合理，使用寿命长3.破碎产品的粒度均匀，减少了循环负荷4.密封采用润滑脂密封，避免了给水及排水系统堵塞4、圆锥碎石机技术参数：型号破碎头底部直径(mm)最大进料料度(mm)出料调整范围(mm)破碎产量(t/h)电机功率(KW)偏心轴转速(r/min)重量(t)外形尺寸(mm)PYB6006007512-25403035652234×1370×1675PYD600600402-1312-23303565.52234×1370×1675PYB90090011515-5050-905533311.22692×1640×2350PYZ900900605-2020-655533311.22692×1640×2350PYD900900503-1315-505533311.32692×1640×23505、圆锥破碎机结构组成圆锥破碎机主要由机架、定锥总成、动锥总成、弹簧机构、碗型轴架部以及传动等部分组成。另外圆锥破碎机辅助部分由电气系统、稀油润滑系统、以及液压清腔系统组成。（1）、给料配置破碎能否获得最高效率，直接取决于给料配置。如果给料适量，物料均匀地布满破碎腔，破碎机就能实现最高效率。经认真的核对基础图和破碎机空间尺寸，能够预先对给料设备的安装采取一些措施。在检修破碎机时，该给料装置的结构应便于拆卸。因此，在最终施工前要考虑做出周密的计划。（1）不正确的给料：给进物料偏向给料口一侧造成布料不均匀。布料不均匀的后果：A.降低生产能力；B.残品粒度过大；C.调整环移位过大；D.轴承压力最大；E.功耗最大。（2）正确的给料方式于破碎机的分料盘相结合，给料箱将有助于保证经过充分混合的物料沿整个破碎腔均匀分布。应尽量使细料和粗料的偏析保持在最小的程度，以最大限度地减小衬板磨损。无论是短头式还是标准型的破碎机，最好采用预先筛分，筛去给料中的细料和粘性物料。这将避免物料堵塞，调整环过运动以及生产效率降低。还应安装一台金属探测器，以便除掉引起调整环移动的金属物体。控制进入破碎机的给料速度很重要。从很高距离落到破碎机内的物料几乎可以全部通过破碎腔的开口侧。未经破碎而直接落入破碎腔底部的物料将会造成调整环不正常跳动，从而导致主机架于调整环接触面的严重损坏。如果物料是落进超过36”或更大的破碎腔，必须要采用梯形落料，死角多料或类似的减速装置。（3）由于排料配置随每台设备的不同而变化，因此不随破碎机提供排料室或漏斗。但是，其结构应满足基础图的要求。排料室可用金属也可用木头制作。排料室应留有检查孔，以便入内进行清理和检查。排料室内设有隔板，形成破碎物料的“料垫”，承受下落矿石的撞击。该隔板吸收物料落到运输设备前的大部分冲击力，从而增加了设备的使用寿命。如果采用漏斗，它与水平面的倾斜度必须大于45°；如果物料很黏，倾角还要增大。在主机架和排料室底部之间以及排料口或漏斗和带式运输机或提升机之前，应留有足够的空间。在这些地方留有足够的空间可以防止物料堵塞排料通道，造成物料在动锥下堆积，影响破碎机的运转。这样，就能保证破碎产品畅通无阻地排出。（2）机架，支承套，弹簧用螺栓固定在基础上的机架，把破碎力传递到基础上...
