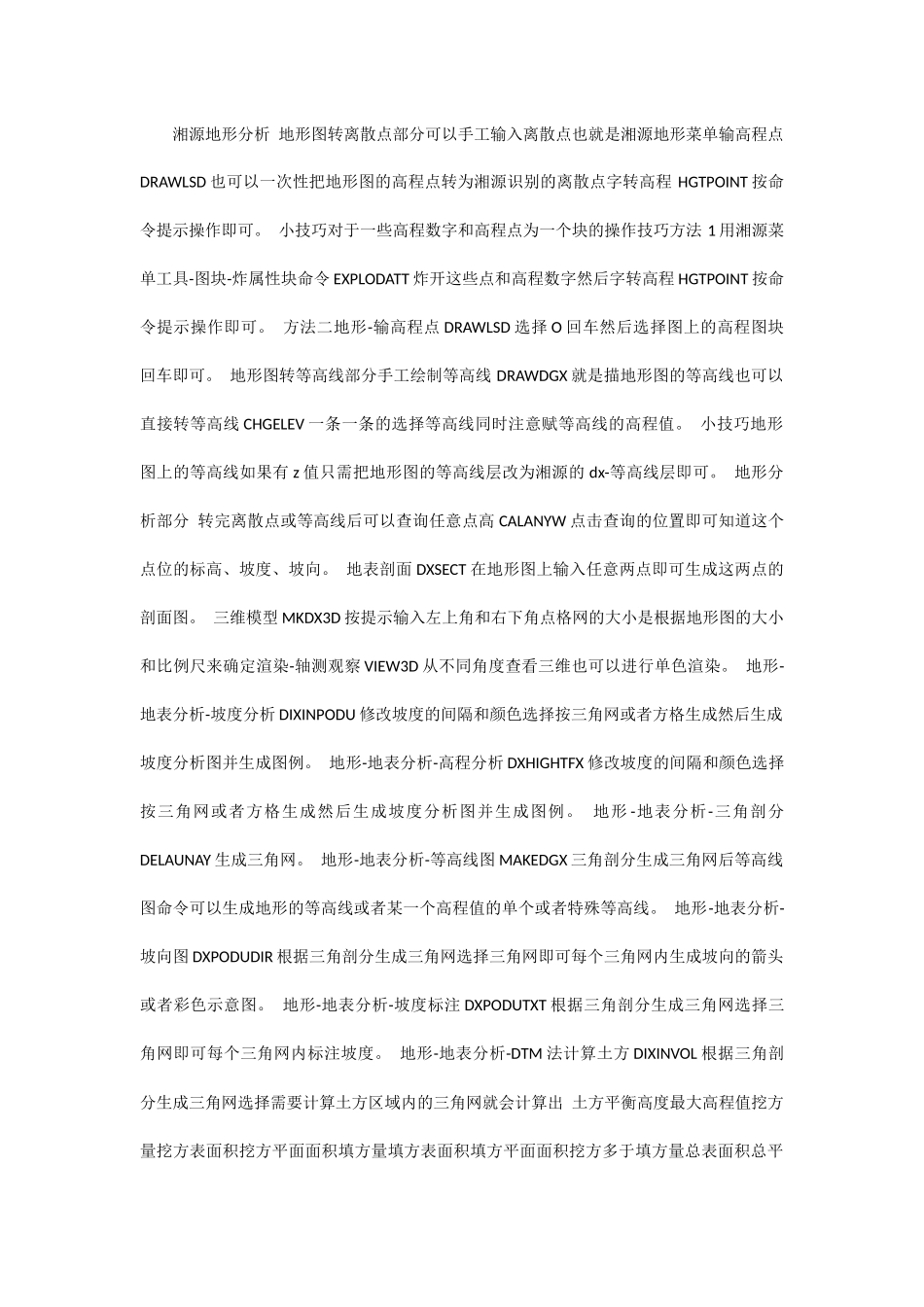

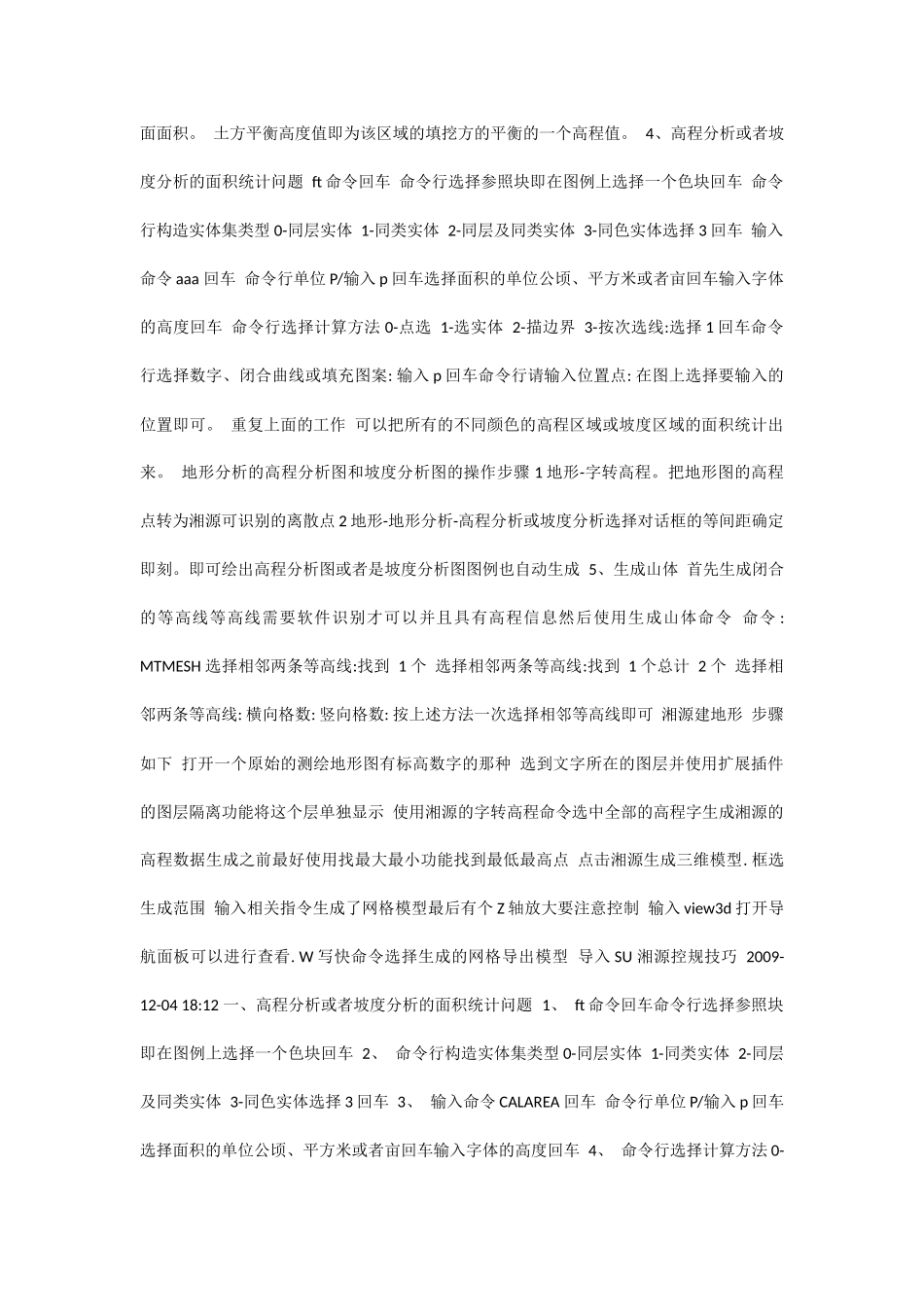

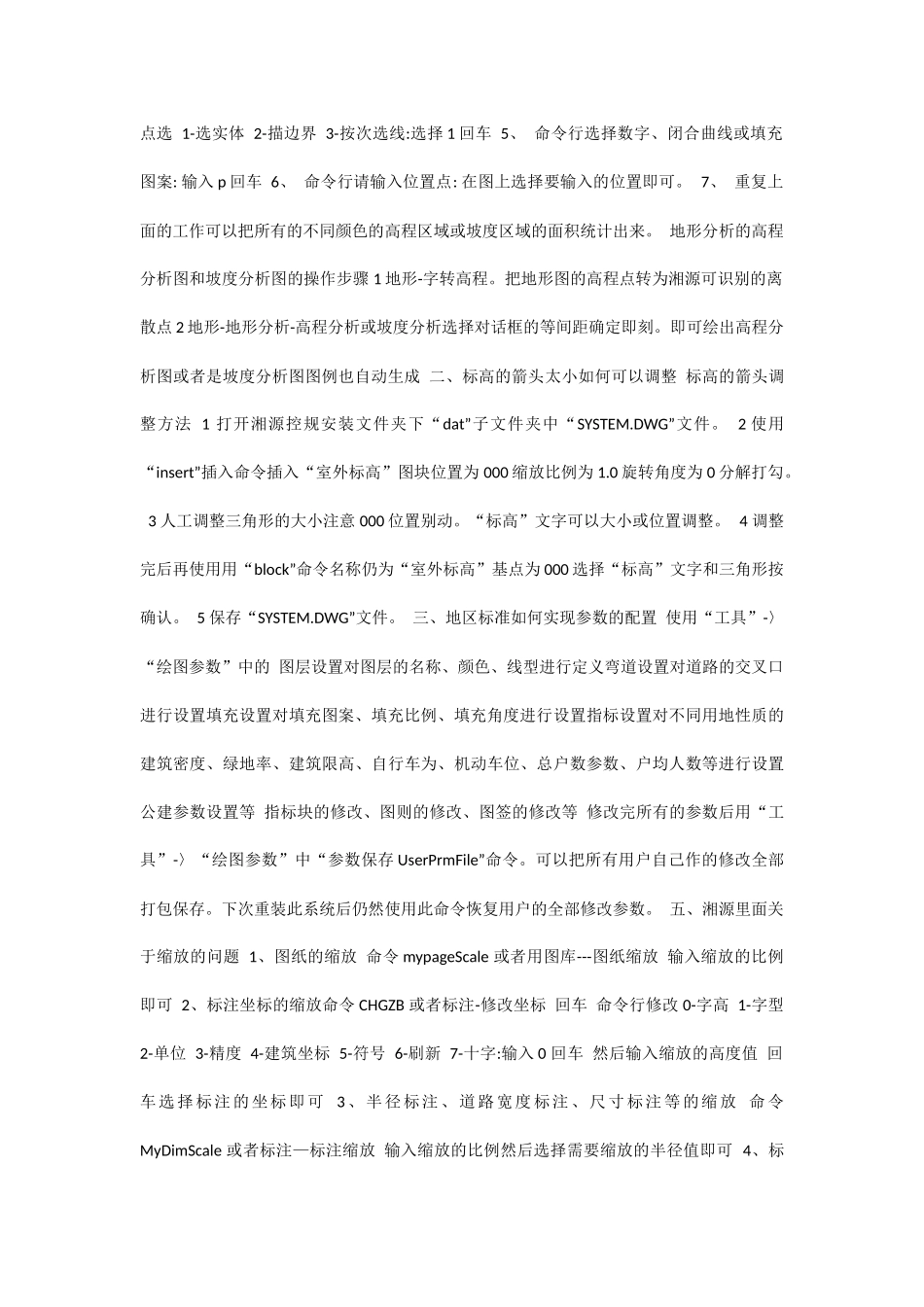

湘源地形分析地形图转离散点部分可以手工输入离散点也就是湘源地形菜单输高程点DRAWLSD也可以一次性把地形图的高程点转为湘源识别的离散点字转高程HGTPOINT按命令提示操作即可。小技巧对于一些高程数字和高程点为一个块的操作技巧方法1用湘源菜单工具-图块-炸属性块命令EXPLODATT炸开这些点和高程数字然后字转高程HGTPOINT按命令提示操作即可。方法二地形-输高程点DRAWLSD选择O回车然后选择图上的高程图块回车即可。地形图转等高线部分手工绘制等高线DRAWDGX就是描地形图的等高线也可以直接转等高线CHGELEV一条一条的选择等高线同时注意赋等高线的高程值。小技巧地形图上的等高线如果有z值只需把地形图的等高线层改为湘源的dx-等高线层即可。地形分析部分转完离散点或等高线后可以查询任意点高CALANYW点击查询的位置即可知道这个点位的标高、坡度、坡向。地表剖面DXSECT在地形图上输入任意两点即可生成这两点的剖面图。三维模型MKDX3D按提示输入左上角和右下角点格网的大小是根据地形图的大小和比例尺来确定渲染-轴测观察VIEW3D从不同角度查看三维也可以进行单色渲染。地形-地表分析-坡度分析DIXINPODU修改坡度的间隔和颜色选择按三角网或者方格生成然后生成坡度分析图并生成图例。地形-地表分析-高程分析DXHIGHTFX修改坡度的间隔和颜色选择按三角网或者方格生成然后生成坡度分析图并生成图例。地形-地表分析-三角剖分DELAUNAY生成三角网。地形-地表分析-等高线图MAKEDGX三角剖分生成三角网后等高线图命令可以生成地形的等高线或者某一个高程值的单个或者特殊等高线。地形-地表分析-坡向图DXPODUDIR根据三角剖分生成三角网选择三角网即可每个三角网内生成坡向的箭头或者彩色示意图。地形-地表分析-坡度标注DXPODUTXT根据三角剖分生成三角网选择三角网即可每个三角网内标注坡度。地形-地表分析-DTM法计算土方DIXINVOL根据三角剖分生成三角网选择需要计算土方区域内的三角网就会计算出土方平衡高度最大高程值挖方量挖方表面积挖方平面面积填方量填方表面积填方平面面积挖方多于填方量总表面积总平面面积。土方平衡高度值即为该区域的填挖方的平衡的一个高程值。4、高程分析或者坡度分析的面积统计问题ft命令回车命令行选择参照块即在图例上选择一个色块回车命令行构造实体集类型0-同层实体1-同类实体2-同层及同类实体3-同色实体选择3回车输入命令aaa回车命令行单位P/输入p回车选择面积的单位公顷、平方米或者亩回车输入字体的高度回车命令行选择计算方法0-点选1-选实体2-描边界3-按次选线:选择1回车命令行选择数字、闭合曲线或填充图案:输入p回车命令行请输入位置点:在图上选择要输入的位置即可。重复上面的工作可以把所有的不同颜色的高程区域或坡度区域的面积统计出来。地形分析的高程分析图和坡度分析图的操作步骤1地形-字转高程。把地形图的高程点转为湘源可识别的离散点2地形-地形分析-高程分析或坡度分析选择对话框的等间距确定即刻。即可绘出高程分析图或者是坡度分析图图例也自动生成5、生成山体首先生成闭合的等高线等高线需要软件识别才可以并且具有高程信息然后使用生成山体命令命令:MTMESH选择相邻两条等高线:找到1个选择相邻两条等高线:找到1个总计2个选择相邻两条等高线:横向格数:竖向格数:按上述方法一次选择相邻等高线即可湘源建地形步骤如下打开一个原始的测绘地形图有标高数字的那种选到文字所在的图层并使用扩展插件的图层隔离功能将这个层单独显示使用湘源的字转高程命令选中全部的高程字生成湘源的高程数据生成之前最好使用找最大最小功能找到最低最高点点击湘源生成三维模型.框选生成范围输入相关指令生成了网格模型最后有个Z轴放大要注意控制输入view3d打开导航面板可以进行查看.W写快命令选择生成的网格导出模型导入SU湘源控规技巧2009-12-0418:12一、高程分析或者坡度分析的面积统计问题1、ft命令回车命令行选择参照块即在图例上选择一个色块回车2、命令行构造实体集类型0-同层实体1-同类实体2-同层及同类实体3-同色实体选择3回车3、输入命令CALAREA回车命令行单位P/输入p回车选择面积的单位公顷、平方米或者亩回车输入字体的高度回车4、命令行选择计算方法...
