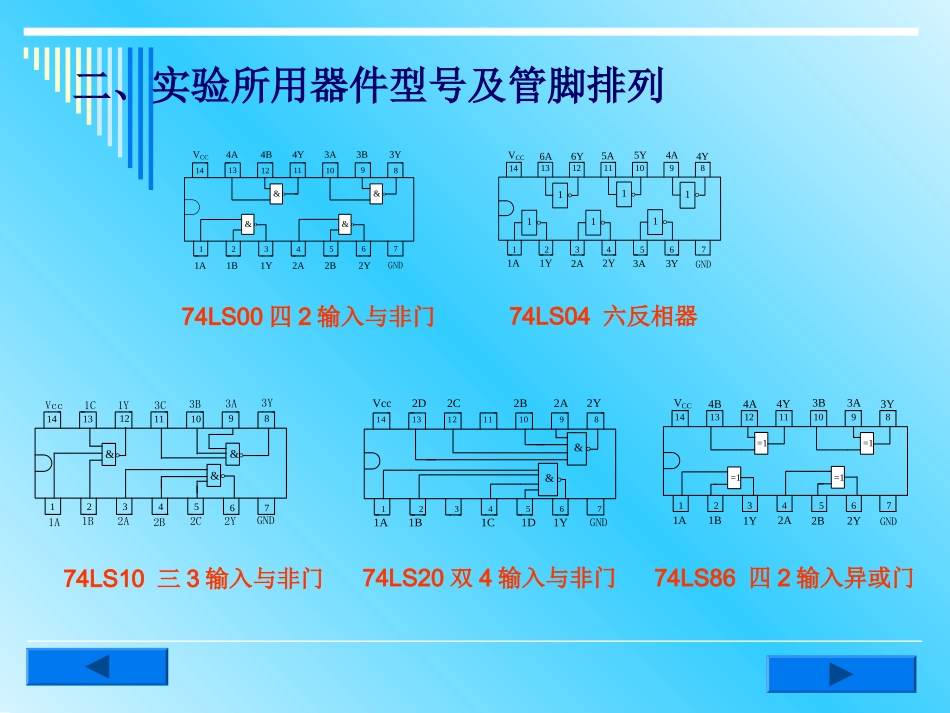

实验六组合逻辑电路的设计杭州电子科技大学国家级电工电子实验中心数字电路与逻辑设计实验一、实验目的1.掌握用基本门电路进行组合电路设计的方法。2.掌握用中规模集成电路设计组合电路的方法。3.通过实验验证设计的正确性。二、实验所用器件型号及管脚排列8910111212133144567VCC4A4B4Y3A3B3Y1A1B1Y2A2B2YGND&O&OO&O&74LS00四2输入与非门89101112121331445674YGND4A5Y6A6Y5AVCC1A1Y2A2Y3A3Y。1。1。1。1。1。174LS04六反相器89101112121331445671C1Y3C3B3A3Y1A1B2A2B2C2YGNDVcc。&&&。。74LS10三3输入与非门8910111111223344567Vcc2D2C2B2A2Y1A1B1C1D1YGND。&。&74LS20双4输入与非门89101112121331445673YGND=1=1=1=13A3B4B4A4YVCC1A1B1Y2A2B2Y74LS86四2输入异或门三、实验原理逻辑抽象实际问题逻辑真值表逻辑函数式选定器件类型用门电路用MSI组合电路或PLD将函数式化简将函数式变化逻辑电路图中小规模组合逻辑电路的设计流程框图四、实验内容（一）基础实验部分1.用适当的门电路设计一个能对4路数据进行任意选择的数据选择器。设4路数据分别为A1=1，A2=逻辑开关，A3=1Hz脉冲信号，A4=点动脉冲。要求写出设计全过程。2.用2输入异或门和与非门设计一个路灯控制电路。当总开关闭合时，安装在三个不同地方的三个开关都能独立地控制灯的亮或灭;当总电源开关断开时，路灯不亮。3．设计一个密码锁。密码锁的密码可以由设计者自行设定，设该锁有规定的4位二进制代码A3A2A1A0的输入端和一个开锁钥匙信号B的输入端，当B=1（有钥匙插入）且符合设定的密码时，允许开锁信号输出Y1=1（开锁），报警信号输出Y2=0；当有钥匙插入但是密码不对时，Y1=0，Y2=1（报警）；当无钥匙插入时，无论密码对否，Y1=Y2=0。4．用双四选一数据选择器74LS153来实现三人表决电路。5．工厂有三个车间，每个车间各需1KW电力，共有两台发电机供电，一台是1KW，另一台是2KW。三个车间经常不同时工作，有时只一个车间工作，也可能有两个车间或者三个车间工作，为了节省资源，又保证电力供应，请设计一个逻辑控制电路，能自动完成配电任务。（二）提高部分6．设计一计算机房的上机控制电路。此控制电路有X、Y两个控制端，控制上午时的取值为01；控制下午时的取值为11；控制晚上时的取值为10。A、B、C为需要上机的三个学生，其上机的优先顺序为：上午为ABC，下午为BCA，晚上为CAB。电路的输出F1、F2和F3为1时分别表示A、B和C能上机。试用与非门实现该电路，要求写出设计全过程,并画出逻辑电路图。7．用八选一数据选择器74LS151或者四选一数据选择器74LS153来完成二进制码转换为8421BCD码的变换电路。要求写出设计全过程，并画出逻辑电路图。8．用Multsim仿真软件来设计实验6、7。
