无汇流母线的主接线形式VIP免费

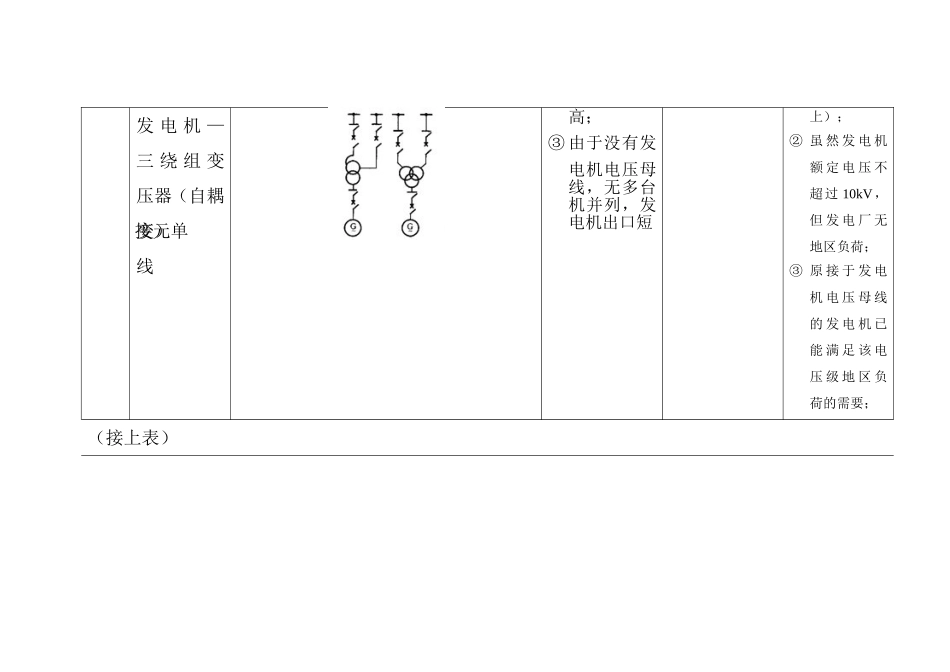

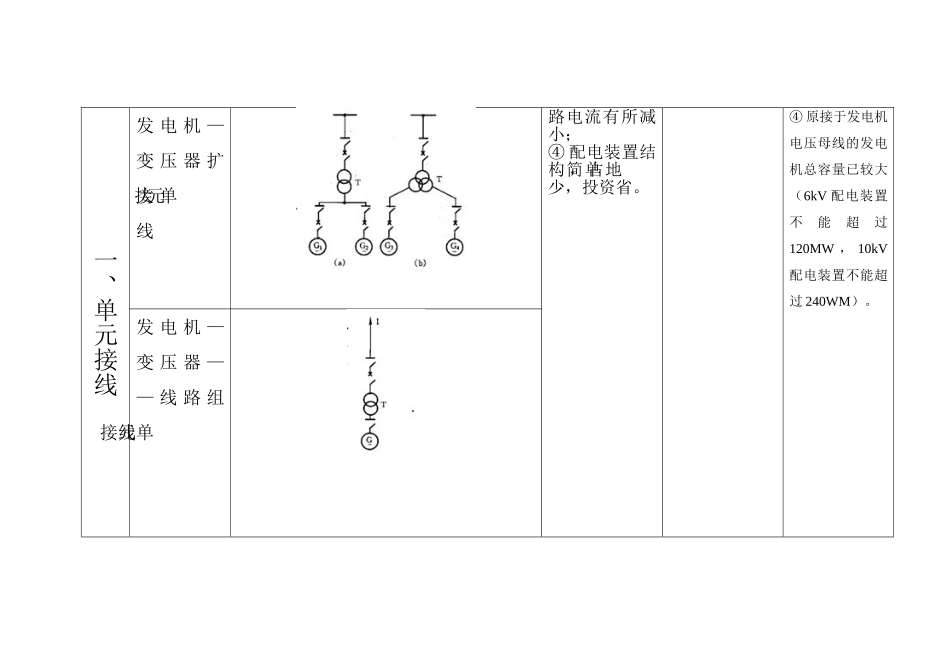

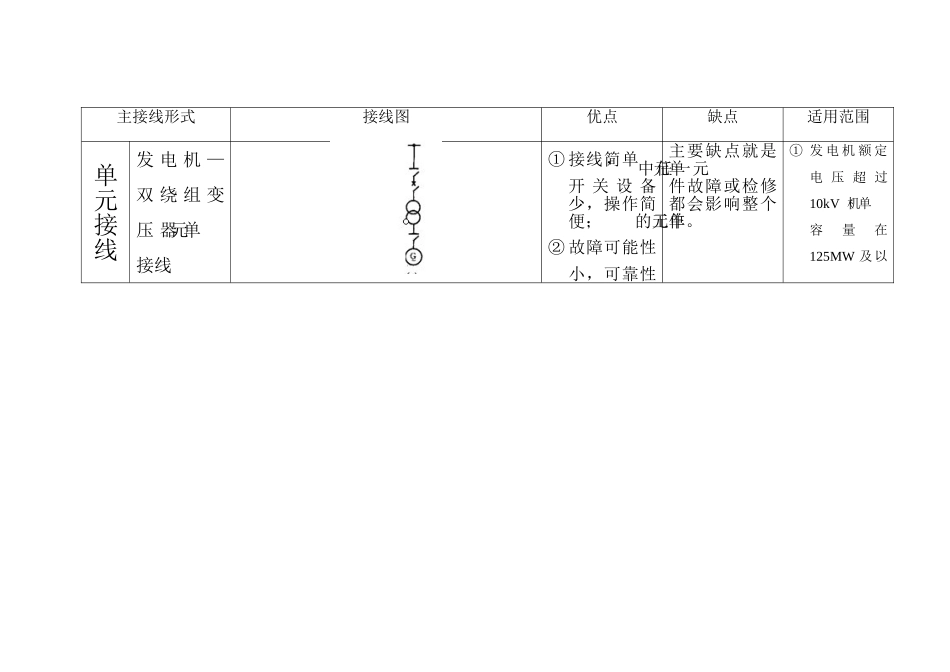

主接线形式接线图优点缺点适用范围单元接线发电机—双绕组变压器单元接线①接线简单，开关设备少，操作简便；②故障可能性小，可靠性主要缺点就是单元中任一元件故障或检修都会影响整个单元的工作。①发电机额定电压超过10kV（单机容量在125MW及以高；③由于没有发电机电压母线，无多台机并列，发电机出口短上）；②虽然发电机额定电压不超过10kV，但发电厂无地区负荷；③原接于发电机电压母线的发电机已能满足该电压级地区负荷的需要；发电机—三绕组变压器（自耦变）单元接线（接上表）一、单元接线发电机—变压器扩大单元接线路电流有所减小；④配电装置结构简单，占地少，投资省。④原接于发电机电压母线的发电机总容量已较大（6kV配电装置不能超过120MW，10kV配电装置不能超过240WM）。发电机—变压器——线路组单元接线主接线形式主接线图优点缺点适用范围二、桥形接线内桥接线其中一回线路检修或故障时，其余部分不受影响，操作较简单。①变压器切除、投入或者故障时，有一回路短时停运，操作较复杂；②线路侧断路器检修时，线路需较长时间停运。内桥接线适用于输电线路较长（则检修和故障几率大）或变压器不需经常投、切及穿越功率不大的小容量配电装置中。外桥接线①变压器切除、投运或故障时，不影响其余部分的联系，操作较简单；②穿越功率只经过断路器，所造成的断路器故障、检修及系统开环的几率小。①其中一回线路检修或故障时，有一台变压器短时停运，操作较复杂；②变压器侧断路器检修时，变压器需较长时间停运。外桥接线适用于输电线路较短或变压器需经常投、切及穿越功率较大的小容量配电装置中。双桥形接线主接线形式主接线图优点缺点适用范围三、角形接线①闭环运行时，有较高的可靠性和灵活性；②检修任一台断路器，仅需断开该断路器极其两侧隔离开关，操作简单，无任何回路停电；③断路器使用量较少，与不分段单母线相同，仅次于桥形接线，投资少，占地少。④隔离开关只作为检修断路器时隔离电压用，不作切换操作。①角形中任一台断路器检修时，变开环运行，降低接线的可靠性。角数越多，断路器越多，开环几率越大，即进出线回路数要受到限制；②在开环的情况下，当某条回路故障时将影响别的回路工作；③角形接线在开、闭环两种状态的电流差别很大，可能使设备选择发生困难，并使继电保护复杂化；④配电装置的明显性较差，而且不利于扩建。角形接线多用于最终规模较明确，进、出线为3~5回的110kV及以上的配电装置中（例如水电厂及无扩建要求的变电所等）。
