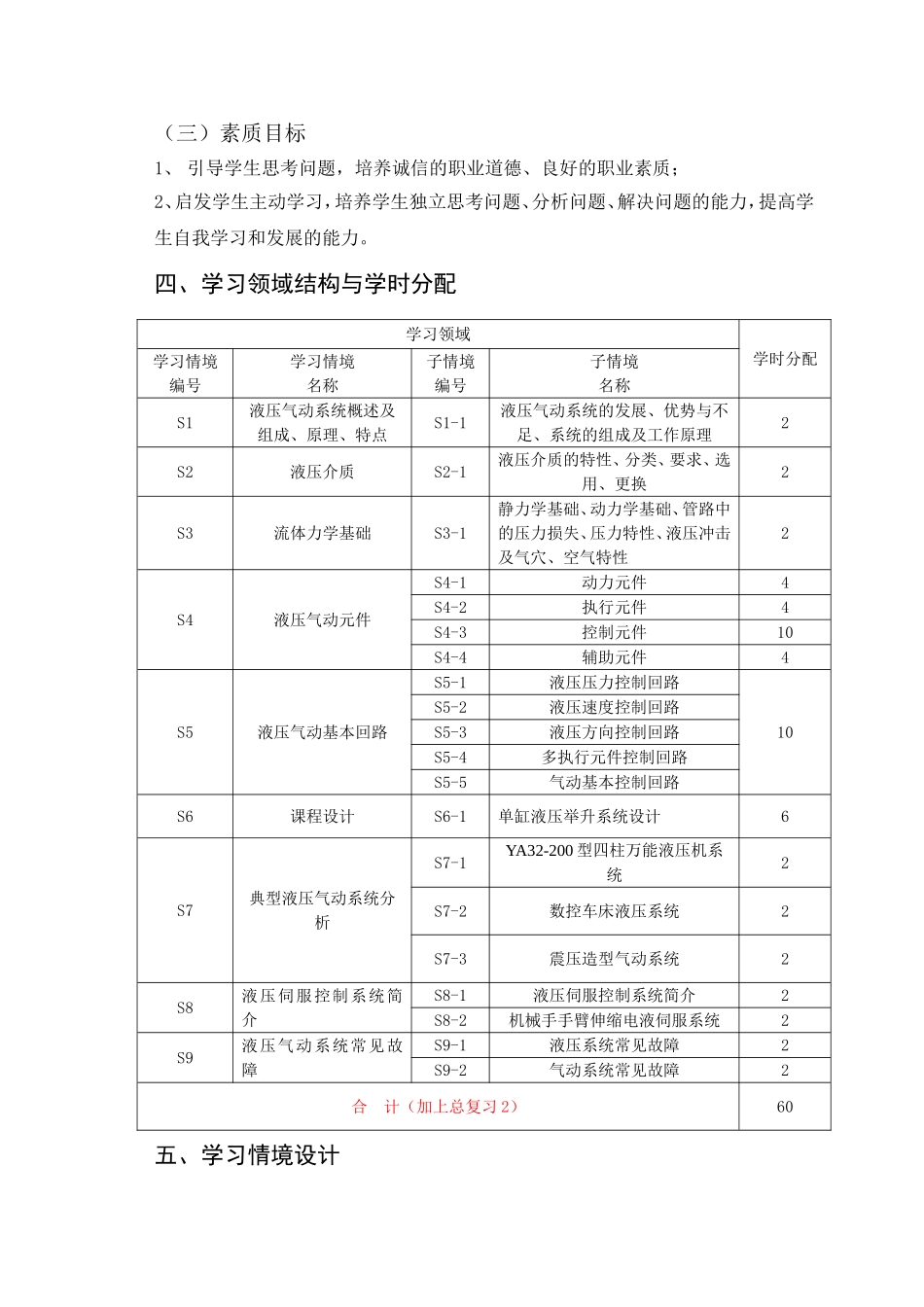

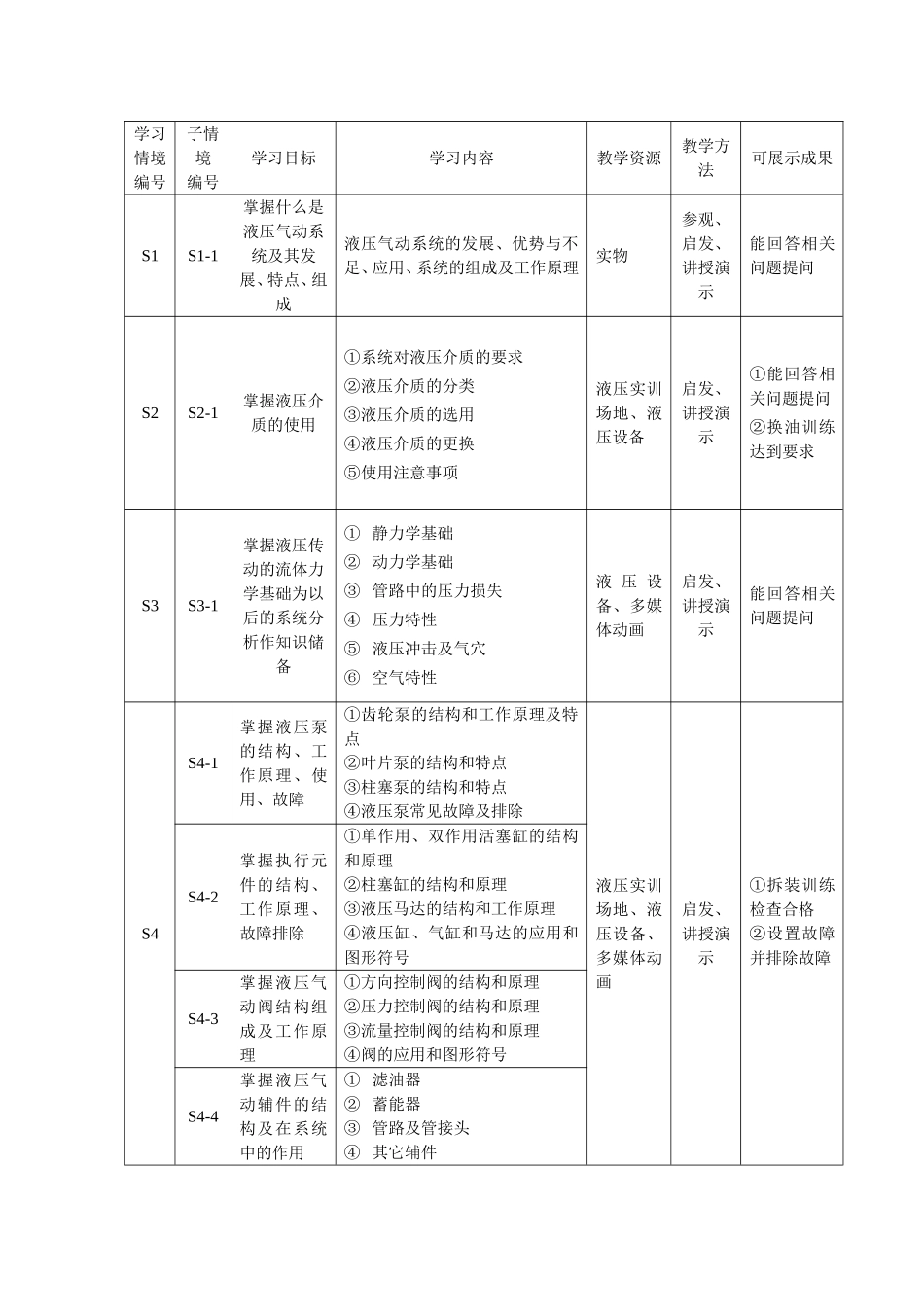

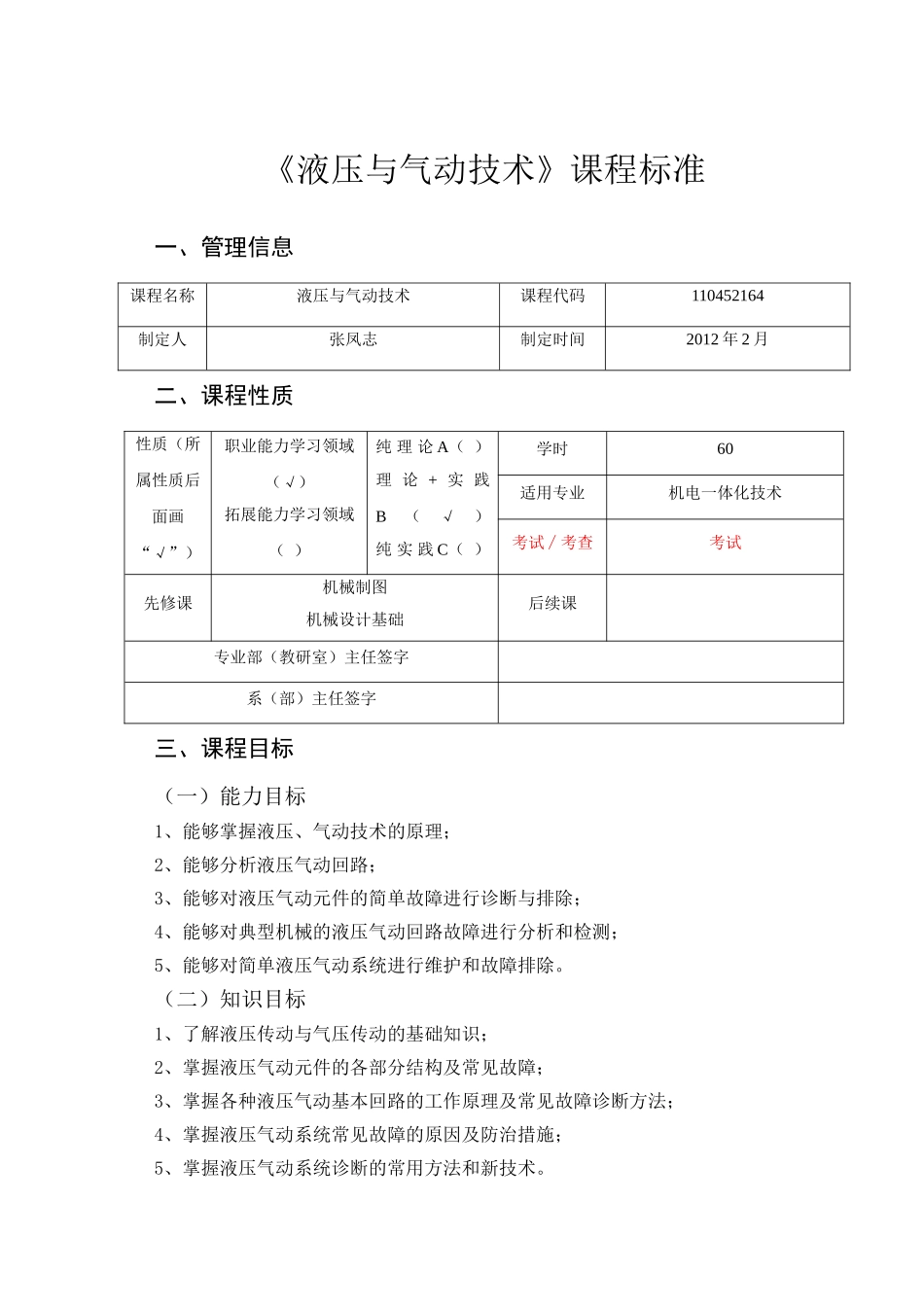

《液压与气动技术》课程标准一、管理信息课程名称液压与气动技术课程代码110452164制定人张凤志制定时间2012年2月二、课程性质性质（所属性质后面画“√”）职业能力学习领域（√）拓展能力学习领域（）纯理论A（）理论+实践B（√）纯实践C（）学时60适用专业机电一体化技术考试∕考查考试先修课机械制图机械设计基础后续课专业部（教研室）主任签字系（部）主任签字三、课程目标（一）能力目标1、能够掌握液压、气动技术的原理；2、能够分析液压气动回路；3、能够对液压气动元件的简单故障进行诊断与排除；4、能够对典型机械的液压气动回路故障进行分析和检测；5、能够对简单液压气动系统进行维护和故障排除。（二）知识目标1、了解液压传动与气压传动的基础知识；2、掌握液压气动元件的各部分结构及常见故障；3、掌握各种液压气动基本回路的工作原理及常见故障诊断方法；4、掌握液压气动系统常见故障的原因及防治措施；5、掌握液压气动系统诊断的常用方法和新技术。（三）素质目标1、引导学生思考问题，培养诚信的职业道德、良好的职业素质；2、启发学生主动学习，培养学生独立思考问题、分析问题、解决问题的能力，提高学生自我学习和发展的能力。四、学习领域结构与学时分配学习领域学时分配学习情境编号学习情境名称子情境编号子情境名称S1液压气动系统概述及组成、原理、特点S1-1液压气动系统的发展、优势与不足、系统的组成及工作原理2S2液压介质S2-1液压介质的特性、分类、要求、选用、更换2S3流体力学基础S3-1静力学基础、动力学基础、管路中的压力损失、压力特性、液压冲击及气穴、空气特性2S4液压气动元件S4-1动力元件4S4-2执行元件4S4-3控制元件10S4-4辅助元件4S5液压气动基本回路S5-1液压压力控制回路10S5-2液压速度控制回路S5-3液压方向控制回路S5-4多执行元件控制回路S5-5气动基本控制回路S6课程设计S6-1单缸液压举升系统设计6S7典型液压气动系统分析S7-1YA32-200型四柱万能液压机系统2S7-2数控车床液压系统2S7-3震压造型气动系统2S8液压伺服控制系统简介S8-1液压伺服控制系统简介2S8-2机械手手臂伸缩电液伺服系统2S9液压气动系统常见故障S9-1液压系统常见故障2S9-2气动系统常见故障2合计（加上总复习2）60五、学习情境设计学习情境编号子情境编号学习目标学习内容教学资源教学方法可展示成果S1S1-1掌握什么是液压气动系统及其发展、特点、组成液压气动系统的发展、优势与不足、应用、系统的组成及工作原理实物参观、启发、讲授演示能回答相关问题提问S2S2-1掌握液压介质的使用①系统对液压介质的要求②液压介质的分类③液压介质的选用④液压介质的更换⑤使用注意事项液压实训场地、液压设备启发、讲授演示①能回答相关问题提问②换油训练达到要求S3S3-1掌握液压传动的流体力学基础为以后的系统分析作知识储备①静力学基础②动力学基础③管路中的压力损失④压力特性⑤液压冲击及气穴⑥空气特性液压设备、多媒体动画启发、讲授演示能回答相关问题提问S4S4-1掌握液压泵的结构、工作原理、使用、故障①齿轮泵的结构和工作原理及特点②叶片泵的结构和特点③柱塞泵的结构和特点④液压泵常见故障及排除液压实训场地、液压设备、多媒体动画启发、讲授演示①拆装训练检查合格②设置故障并排除故障S4-2掌握执行元件的结构、工作原理、故障排除①单作用、双作用活塞缸的结构和原理②柱塞缸的结构和原理③液压马达的结构和工作原理④液压缸、气缸和马达的应用和图形符号S4-3掌握液压气动阀结构组成及工作原理①方向控制阀的结构和原理②压力控制阀的结构和原理③流量控制阀的结构和原理④阀的应用和图形符号S4-4掌握液压气动辅件的结构及在系统中的作用①滤油器②蓄能器③管路及管接头④其它辅件S5S5-1掌握液压气动基本回路的应用、工作原理①液压压力控制回路②液压速度控制回路③液压方向控制回路④多执行元件控制回路⑤气动基本控制回路液压实训场地、液压设备、多媒体动画启发、讲授、演示①能正确说出液压气动基本回路的功用S5-2S5-3S5-4S5-5S6S6-1将所学知识融会贯通①原理设计②原理图绘制③液压元件选型计算液压实训场地、液压设备、多媒体动画启发、讲授、演示①设计...
