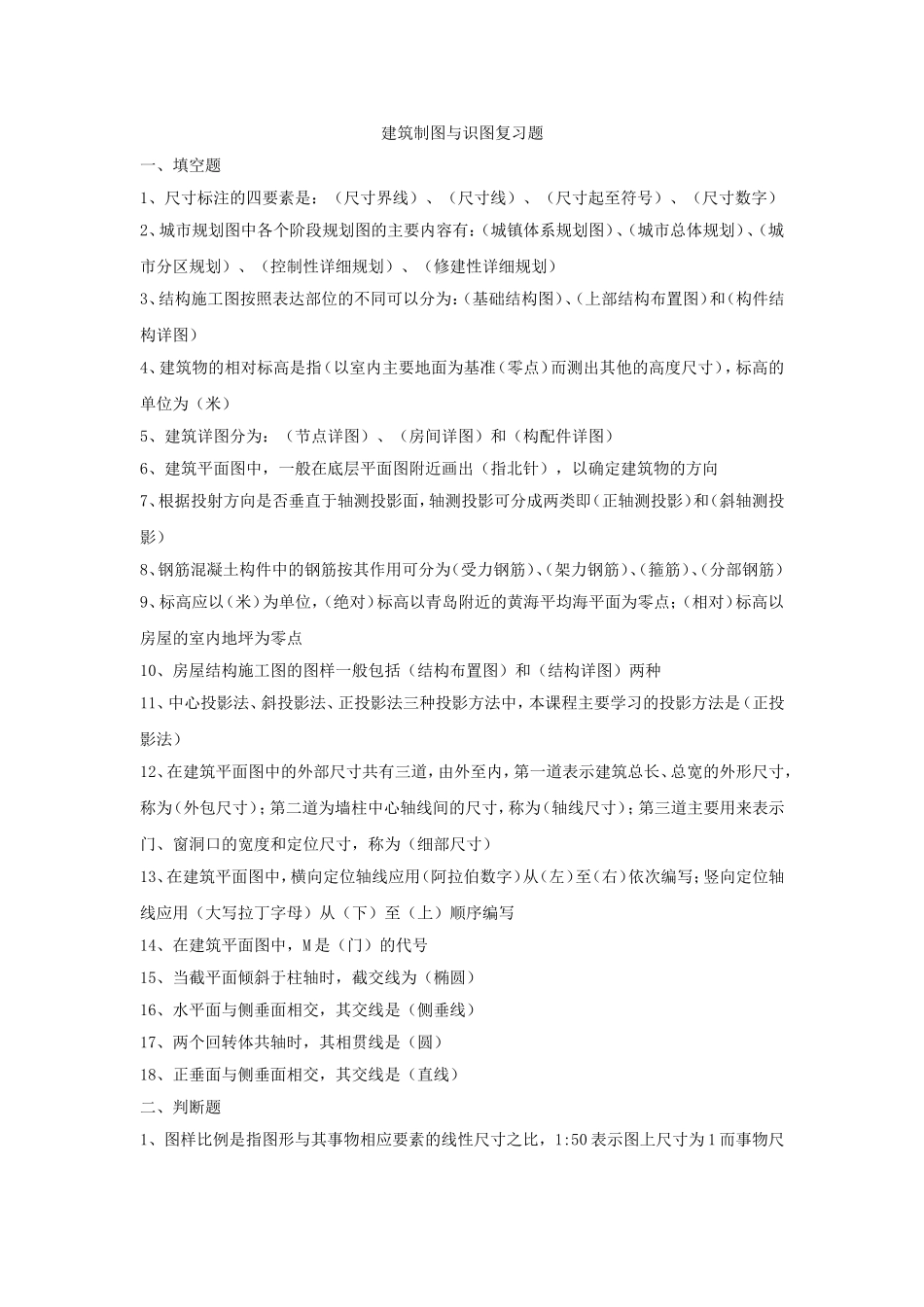

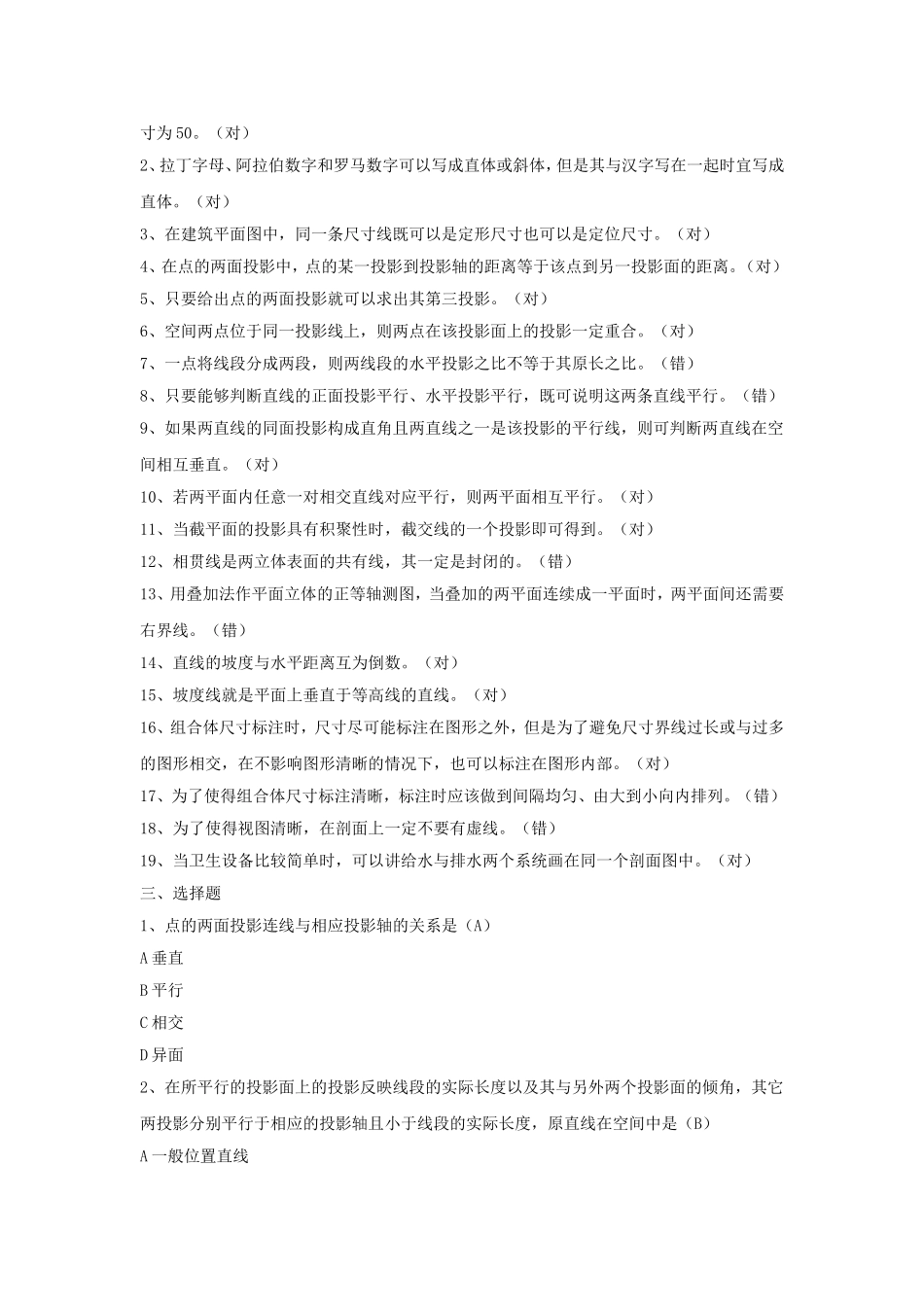

建筑制图与识图复习题一、填空题1、尺寸标注的四要素是：（尺寸界线）、（尺寸线）、（尺寸起至符号）、（尺寸数字）2、城市规划图中各个阶段规划图的主要内容有：（城镇体系规划图）、（城市总体规划）、（城市分区规划）、（控制性详细规划）、（修建性详细规划）3、结构施工图按照表达部位的不同可以分为：（基础结构图）、（上部结构布置图）和（构件结构详图）4、建筑物的相对标高是指（以室内主要地面为基准（零点）而测出其他的高度尺寸），标高的单位为（米）5、建筑详图分为：（节点详图）、（房间详图）和（构配件详图）6、建筑平面图中，一般在底层平面图附近画出（指北针），以确定建筑物的方向7、根据投射方向是否垂直于轴测投影面，轴测投影可分成两类即（正轴测投影）和（斜轴测投影）8、钢筋混凝土构件中的钢筋按其作用可分为（受力钢筋）、（架力钢筋）、（箍筋）、（分部钢筋）9、标高应以（米）为单位，（绝对）标高以青岛附近的黄海平均海平面为零点；（相对）标高以房屋的室内地坪为零点10、房屋结构施工图的图样一般包括（结构布置图）和（结构详图）两种11、中心投影法、斜投影法、正投影法三种投影方法中，本课程主要学习的投影方法是（正投影法）12、在建筑平面图中的外部尺寸共有三道，由外至内，第一道表示建筑总长、总宽的外形尺寸，称为（外包尺寸）；第二道为墙柱中心轴线间的尺寸，称为（轴线尺寸）；第三道主要用来表示门、窗洞口的宽度和定位尺寸，称为（细部尺寸）13、在建筑平面图中，横向定位轴线应用（阿拉伯数字）从（左）至（右）依次编写；竖向定位轴线应用（大写拉丁字母）从（下）至（上）顺序编写14、在建筑平面图中，M是（门）的代号15、当截平面倾斜于柱轴时，截交线为（椭圆）16、水平面与侧垂面相交，其交线是（侧垂线）17、两个回转体共轴时，其相贯线是（圆）18、正垂面与侧垂面相交，其交线是（直线）二、判断题1、图样比例是指图形与其事物相应要素的线性尺寸之比，1:50表示图上尺寸为1而事物尺寸为50。（对）2、拉丁字母、阿拉伯数字和罗马数字可以写成直体或斜体，但是其与汉字写在一起时宜写成直体。（对）3、在建筑平面图中，同一条尺寸线既可以是定形尺寸也可以是定位尺寸。（对）4、在点的两面投影中，点的某一投影到投影轴的距离等于该点到另一投影面的距离。（对）5、只要给出点的两面投影就可以求出其第三投影。（对）6、空间两点位于同一投影线上，则两点在该投影面上的投影一定重合。（对）7、一点将线段分成两段，则两线段的水平投影之比不等于其原长之比。（错）8、只要能够判断直线的正面投影平行、水平投影平行，既可说明这两条直线平行。（错）9、如果两直线的同面投影构成直角且两直线之一是该投影的平行线，则可判断两直线在空间相互垂直。（对）10、若两平面内任意一对相交直线对应平行，则两平面相互平行。（对）11、当截平面的投影具有积聚性时，截交线的一个投影即可得到。（对）12、相贯线是两立体表面的共有线，其一定是封闭的。（错）13、用叠加法作平面立体的正等轴测图，当叠加的两平面连续成一平面时，两平面间还需要右界线。（错）14、直线的坡度与水平距离互为倒数。（对）15、坡度线就是平面上垂直于等高线的直线。（对）16、组合体尺寸标注时，尺寸尽可能标注在图形之外，但是为了避免尺寸界线过长或与过多的图形相交，在不影响图形清晰的情况下，也可以标注在图形内部。（对）17、为了使得组合体尺寸标注清晰，标注时应该做到间隔均匀、由大到小向内排列。（错）18、为了使得视图清晰，在剖面上一定不要有虚线。（错）19、当卫生设备比较简单时，可以讲给水与排水两个系统画在同一个剖面图中。（对）三、选择题1、点的两面投影连线与相应投影轴的关系是（A）A垂直B平行C相交D异面2、在所平行的投影面上的投影反映线段的实际长度以及其与另外两个投影面的倾角，其它两投影分别平行于相应的投影轴且小于线段的实际长度，原直线在空间中是（B）A一般位置直线B投影面平行线C投影面垂直线3、在所垂直的投影面上的投影积聚成点，在其它两投影面上的投影反映实际长度且垂直于相应的投影轴，原直线在...
