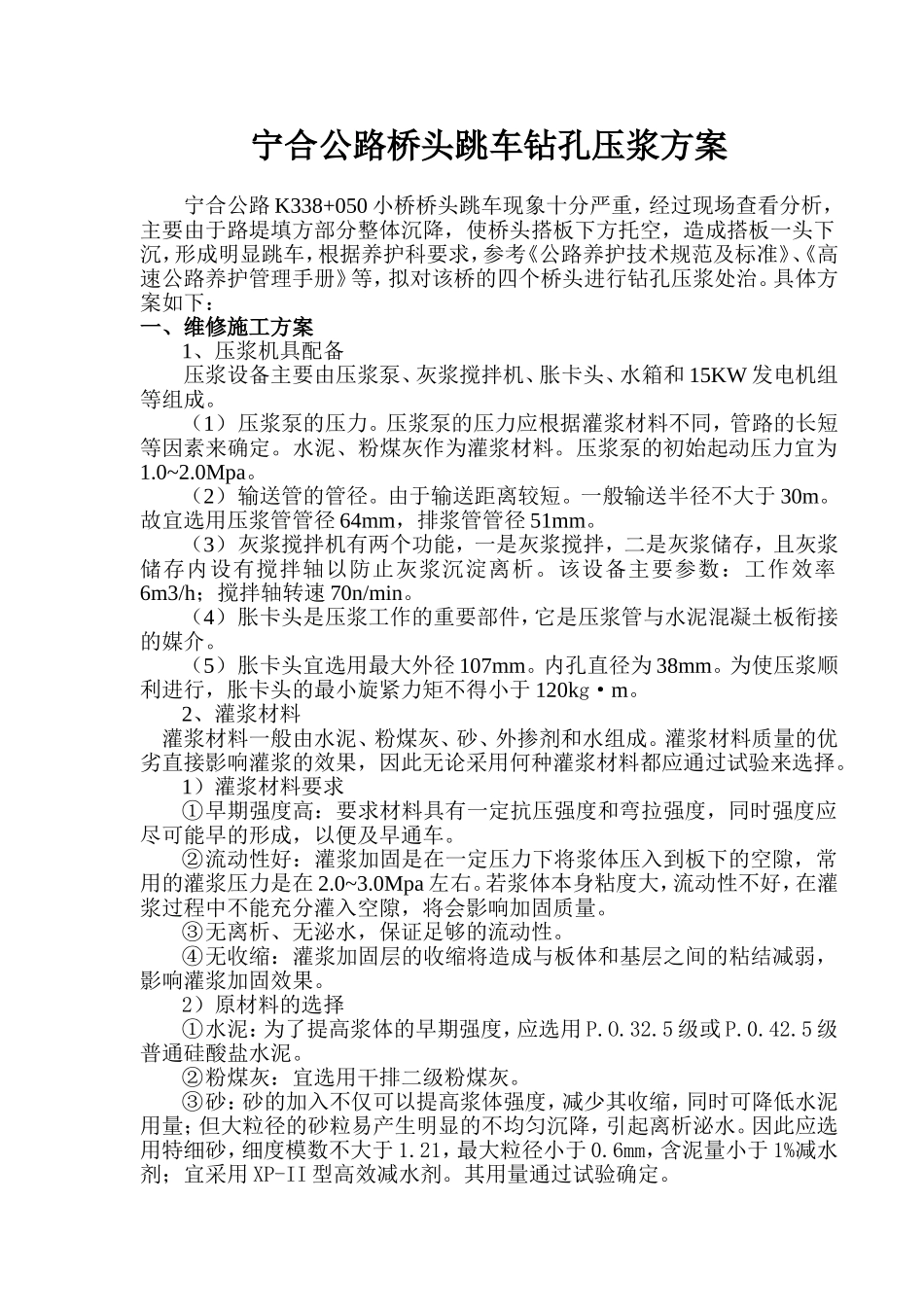

宁合公路桥头跳车钻孔压浆方案宁合公路K338+050小桥桥头跳车现象十分严重，经过现场查看分析，主要由于路堤填方部分整体沉降，使桥头搭板下方托空，造成搭板一头下沉，形成明显跳车，根据养护科要求，参考《公路养护技术规范及标准》、《高速公路养护管理手册》等，拟对该桥的四个桥头进行钻孔压浆处治。具体方案如下：一、维修施工方案1、压浆机具配备压浆设备主要由压浆泵、灰浆搅拌机、胀卡头、水箱和15KW发电机组等组成。（1）压浆泵的压力。压浆泵的压力应根据灌浆材料不同，管路的长短等因素来确定。水泥、粉煤灰作为灌浆材料。压浆泵的初始起动压力宜为1.0~2.0Mpa。（2）输送管的管径。由于输送距离较短。一般输送半径不大于30m。故宜选用压浆管管径64mm，排浆管管径51mm。（3）灰浆搅拌机有两个功能，一是灰浆搅拌，二是灰浆储存，且灰浆储存内设有搅拌轴以防止灰浆沉淀离析。该设备主要参数：工作效率6m3/h；搅拌轴转速70n/min。（4）胀卡头是压浆工作的重要部件，它是压浆管与水泥混凝土板衔接的媒介。（5）胀卡头宜选用最大外径107mm。内孔直径为38mm。为使压浆顺利进行，胀卡头的最小旋紧力矩不得小于120kg·m。2、灌浆材料灌浆材料一般由水泥、粉煤灰、砂、外掺剂和水组成。灌浆材料质量的优劣直接影响灌浆的效果，因此无论采用何种灌浆材料都应通过试验来选择。1）灌浆材料要求①早期强度高：要求材料具有一定抗压强度和弯拉强度，同时强度应尽可能早的形成，以便及早通车。②流动性好：灌浆加固是在一定压力下将浆体压入到板下的空隙，常用的灌浆压力是在2.0~3.0Mpa左右。若浆体本身粘度大，流动性不好，在灌浆过程中不能充分灌入空隙，将会影响加固质量。③无离析、无泌水，保证足够的流动性。④无收缩：灌浆加固层的收缩将造成与板体和基层之间的粘结减弱，影响灌浆加固效果。2）原材料的选择①水泥：为了提高浆体的早期强度，应选用P.O.32.5级或P.0.42.5级普通硅酸盐水泥。②粉煤灰：宜选用干排二级粉煤灰。③砂：砂的加入不仅可以提高浆体强度，减少其收缩，同时可降低水泥用量；但大粒径的砂粒易产生明显的不均匀沉降，引起离析泌水。因此应选用特细砂，细度模数不大于1.21，最大粒径小于0.6mm，含泥量小于1%减水剂；宜采用XP-II型高效减水剂。其用量通过试验确定。④早强剂；应添加适量的元明粉（主要成分为Na2S04）。其用量应通过试验确定。⑤膨胀剂：宜采用UFA型膨胀剂（粉状）。其用量通过试验确定，推荐掺量为水泥用量的7%左右。⑥水：应采用饮用水。灌浆材料配合比水泥粉煤灰特细砂早强剂减水剂膨胀剂水10050601.51760707kg/m3354kg/m3424kg/m310.61kg/m37.07kg/m371kg/m3424kg/m3若没有特细砂,可采用推荐配合比:水泥：粉煤灰：水：早强剂：铝粉=1：1：1：0.16：0.001。将浆体制成7.07×7.07×7.07cm立方体试体,标准养护7d,其搞压强度应到5Mpa以上.3、灌浆前的准备工作(1)检查压浆泵、发电机组各联结部件是否紧固，供电线路、电器是否正常，润滑部位液面是否足够。彻底排清搅拌机内的积水及残留物。（2）机组水箱、钻孔机水箱是否加满了水。（3）压浆管路及胀卡头是否完整有效。（4）根据各块板的弯沉值和损坏的具体情况，确定需灌浆加固的水泥混凝土板及范围。（5）在混凝土板上确定孔位，并作好标记。4、钻孔作业（1）将钻孔机放置在确定的钻孔位置，开动钻机开关，观察钻头转向无误，并有水流出，方能开始钻孔。（2）孔的直径应略大于灌浆的喷咀直径，孔的深度应穿过混凝土板1~3cm。（3）用海棉块将钻孔中的积水吸出，并用空压机吹气的方法排除板下杂质污物，形成空腔，以利浆体的分布和粘结。（4）将胀卡头牢固地安装在混凝土板的钻孔上。5、制浆作业（1）根据所需灌注灰浆的体积、浆体配合比及施工速度，称取各种材料。（2）开动砂浆搅拌机，在水中加入减水剂和早强剂，并将水泥、粉煤灰、砂、膨胀剂倒入灌浆机的搅拌筒中，先干拌均匀，然后再加入已溶有减水剂、早强剂的水，并不断搅拌5~10min，形成均匀浆体。（3）配制好的浆体应在30min内用完，并且施工过程中应不停搅拌，中途不得停机。6、灌浆作业（1）灌浆时应先灌注面板边缘的孔，再灌注面板...
