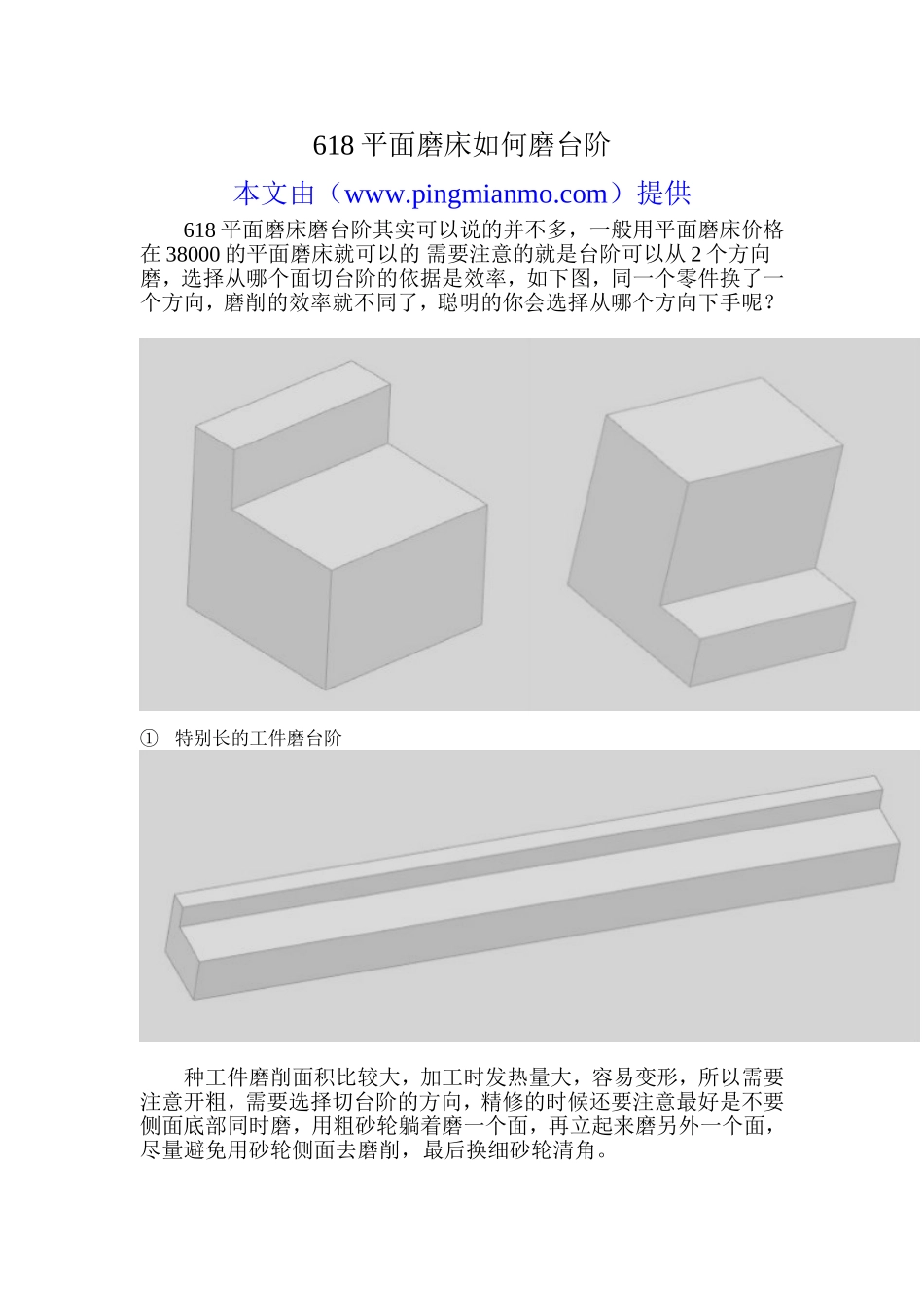

平面磨床如何磨如阶_第1页
1/4
平面磨床如何磨如阶_第2页
2/4

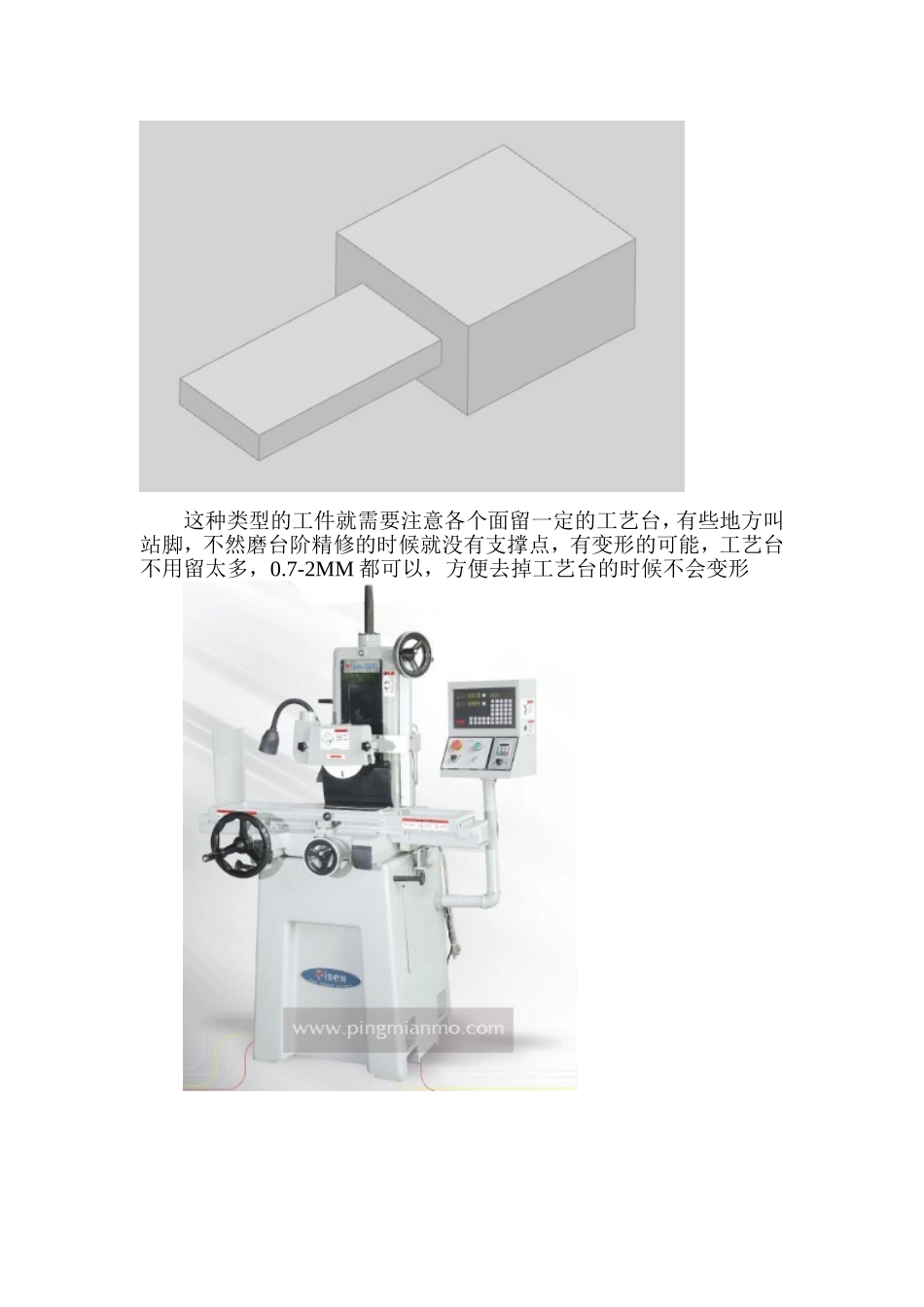

平面磨床如何磨如阶_第3页
3/4
618平面磨床如何磨台阶本文由(www.pingmianmo.com)提供618平面磨床磨台阶其实可以说的并不多,一般用平面磨床价格在38000的平面磨床就可以的需要注意的就是台阶可以从2个方向磨,选择从哪个面切台阶的依据是效率,如下图,同一个零件换了一个方向,磨削的效率就不同了,聪明的你会选择从哪个方向下手呢?①特别长的工件磨台阶种工件磨削面积比较大,加工时发热量大,容易变形,所以需要注意开粗,需要选择切台阶的方向,精修的时候还要注意最好是不要侧面底部同时磨,用粗砂轮躺着磨一个面,再立起来磨另外一个面,尽量避免用砂轮侧面去磨削,最后换细砂轮清角。②细小工件磨台阶小工件经常遇到才0.1MM甚至0.05MM的台阶,磨这种台阶对不精密的加工来说,都是随便搞搞,对精密零件来说,就必须清角,设计时一般会注明需要清角使R小于0.03MM,不管台阶多小,都要出来直位,哪怕只有几个丝,一般的材料选用120K清角3-5次就能达到,对于硬度特别高的材料就比较麻烦,比如DC53、SKH-9等材料,就需要换用更细的砂轮比如360K来清角,次数也相应的需要增加,检查R大小的话,经验丰富的师傅是凭感觉和经验,做的时间不长的朋友可以用投影检查,投影数次后心里就会有数。③带R的台阶这种情况也非常常见,需要注意的就是开粗的时候需要留出R的位置开出来一个台阶,精修的时候修好R直接修到位就可以了,如图:④四面台阶这种类型的工件就需要注意各个面留一定的工艺台,有些地方叫站脚,不然磨台阶精修的时候就没有支撑点,有变形的可能,工艺台不用留太多,0.7-2MM都可以,方便去掉工艺台的时候不会变形。
