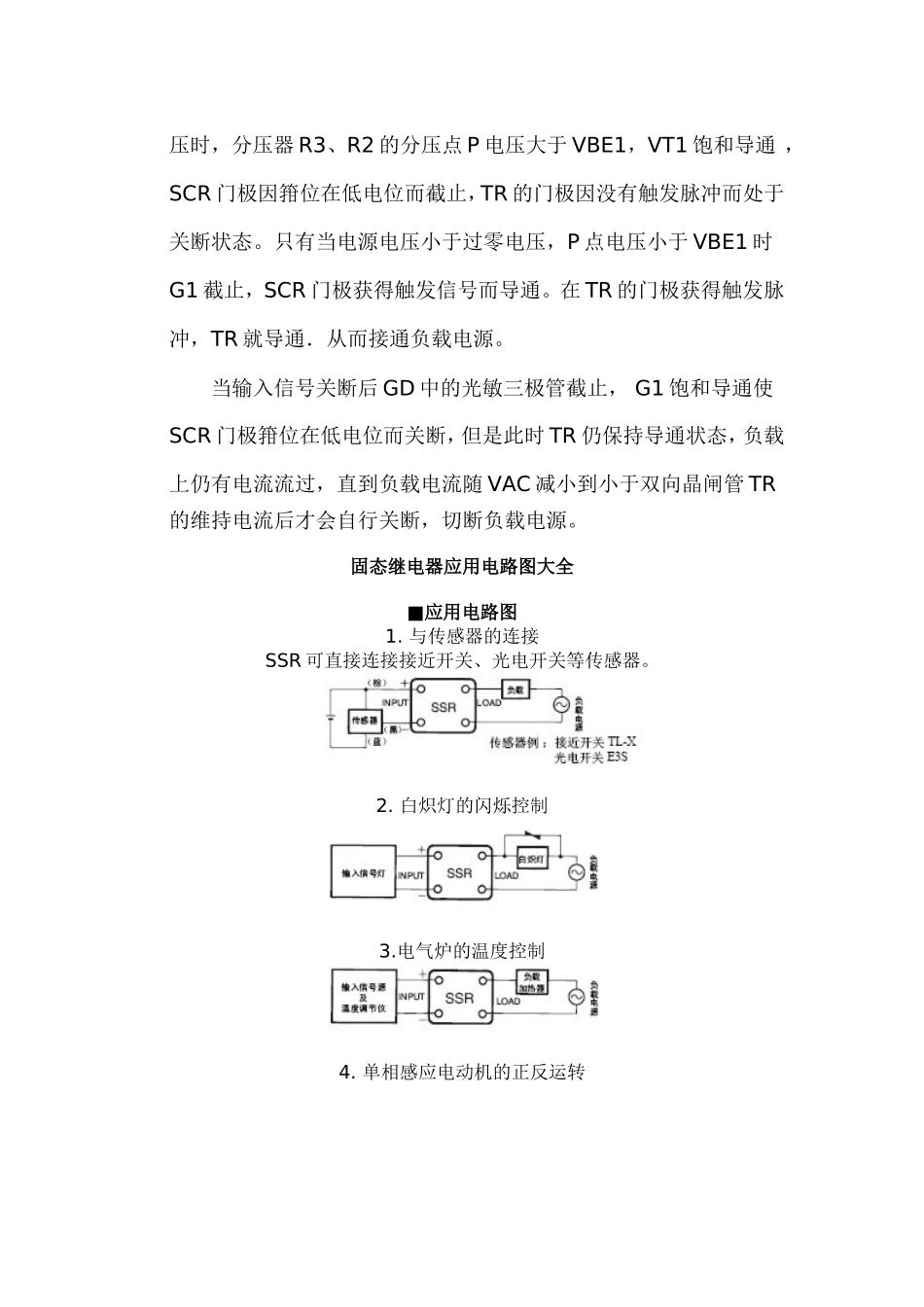

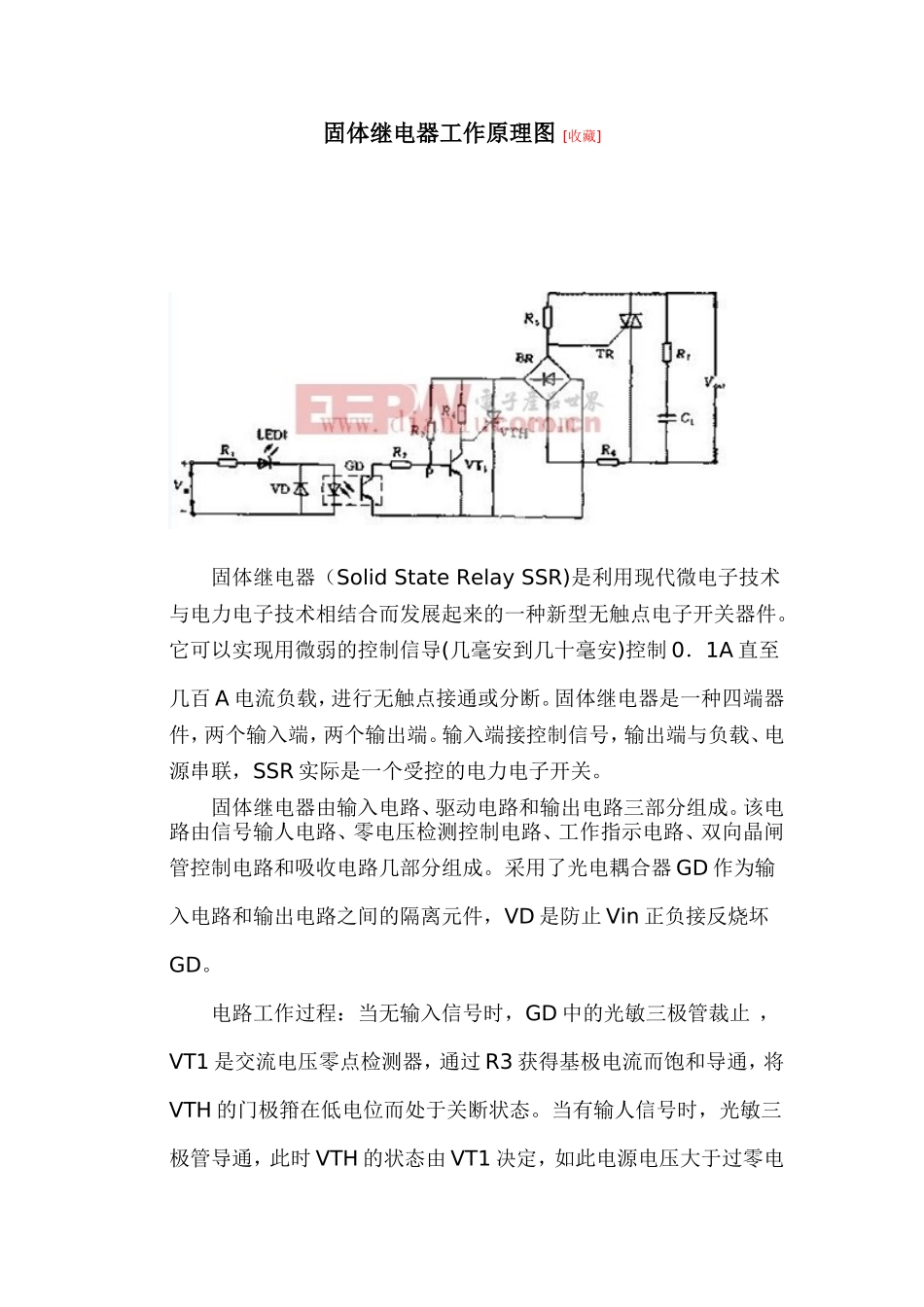

固体继电器工作原理图[收藏]固体继电器(SolidStateRelaySSR)是利用现代微电子技术与电力电子技术相结合而发展起来的一种新型无触点电子开关器件。它可以实现用微弱的控制信导(几毫安到几十毫安)控制0.1A直至几百A电流负载,进行无触点接通或分断。固体继电器是一种四端器件,两个输入端,两个输出端。输入端接控制信号,输出端与负载、电源串联,SSR实际是一个受控的电力电子开关。固体继电器由输入电路、驱动电路和输出电路三部分组成。该电路由信号输人电路、零电压检测控制电路、工作指示电路、双向晶闸管控制电路和吸收电路几部分组成。采用了光电耦合器GD作为输入电路和输出电路之间的隔离元件,VD是防止Vin正负接反烧坏GD。电路工作过程:当无输入信号时,GD中的光敏三极管裁止,VT1是交流电压零点检测器,通过R3获得基极电流而饱和导通,将VTH的门极箝在低电位而处于关断状态。当有输人信号时,光敏三极管导通,此时VTH的状态由VT1决定,如此电源电压大于过零电压时,分压器R3、R2的分压点P电压大于VBE1,VT1饱和导通,SCR门极因箝位在低电位而截止,TR的门极因没有触发脉冲而处于关断状态。只有当电源电压小于过零电压,P点电压小于VBE1时G1截止,SCR门极获得触发信号而导通。在TR的门极获得触发脉冲,TR就导通.从而接通负载电源。当输入信号关断后GD中的光敏三极管截止,G1饱和导通使SCR门极箝位在低电位而关断,但是此时TR仍保持导通状态,负载上仍有电流流过,直到负载电流随VAC减小到小于双向晶闸管TR的维持电流后才会自行关断,切断负载电源。固态继电器应用电路图大全■应用电路图1.与传感器的连接SSR可直接连接接近开关、光电开关等传感器。2.白炽灯的闪烁控制3.电气炉的温度控制4.单相感应电动机的正反运转注1.SR1、SSR2其中一个为断开侧SSR的LOAD端子间电压,由于通过LC结合,电压约为电源电压的2倍,请务必使用具备电源电压2倍以上的输出额定电压的SSR(例)电源电压交流100V的单相感应电动机的正反运转,应使用有交流200V以上输出电压的SSR注2.切换SW1和SW2时,请务必确保有30ms以上的时滞。5.三相感应电动机的接通、断开控制6.三相电机的正反运转SSR三相电机正反运转时,请注意SSR的输入信号。如右上图所示,同时切换SW1和SW2时,负载侧发生相间短路,会损坏SSR的输出元件。这是由于即使没有至SSR输入端子的输入信号,输出元件(三端双向可控硅开关)仍处于导通状态,直至负载电流为0。因此,切换SW1和SW2时,请务必设定30ms以上的时滞。另外,由于至SSR输入电路的干扰等导致的SSR误动作,也会导致相间短路、SSR损坏。作为此时的对策例,在电路中接入防止产生短路事故的保护电阻R。对于保护电阻R,请根据SSR的浪涌接通电流容量确定。例如,G3NA-220B的浪涌接通电流容量为220Apeak,因此为R>220V×√2/220A=1.4Ω。另外,考虑到电路电流、通电时间等,请插到消耗功率较小的一侧。另外,对于电阻的功率,请根据P=I2R×安全率进行计算。(I=负载电流、R=保护电阻、安全率3~5)7.变压器负载的冲击电流变压器负载时的冲击电流,在电抗不运作的2次侧开放状态下为最大。另外,由于其最大电流是电源频率的1/2周,若不用示波器将很难进行测定。为此,应测定变压器一次侧的直流电阻,据此预测冲击电流。(实际上,由于固有电抗运作,其结果比该计算值还少)。Ipeak=Vpeak/R=(√2×V)/R假设在负载电源电压220V使用一次侧的直流电阻3欧姆的变压器,则此时的冲击电流为,Ipeak=(1.414×220)/3=103.7A本公司规定SSR的浪涌接通电流容量为非反复(1天1-2次),请选择能反复使用具备该Ipeak的2倍的浪涌接通电流容量的SSR。此时,请选择具备207.4A以上浪涌接通电流容量、G3□□-220□以上的SSR。另外,若对此进行逆运算,即可算出满足SSR的变压器一次侧的直流电阻值。R=Vpeak/Ipeak=(√2×V)/Ipeak有关变压器一次侧的直流电阻值适用SSR的一览表,请参考附件。另外,该一览表表示「满足冲击电流的SSR」,还必须结合「变压器的稳定电流满足各SSR的额定电流」。〈SSR的额定电流〉G3□□-240□下划线2位的数字显示稳定电流。(此时为40A)仅G3NH时:G3NH-□075B=75A...
