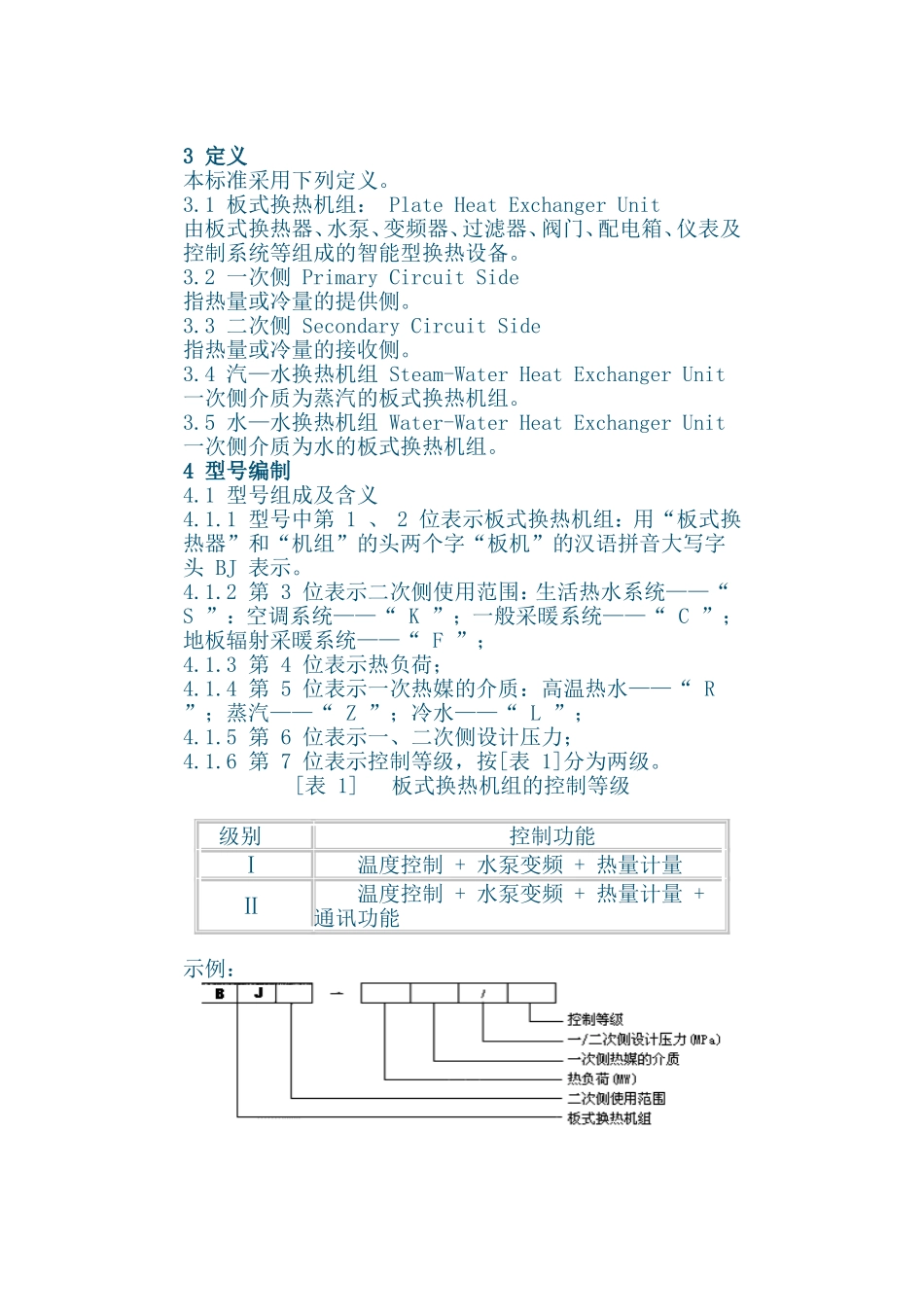

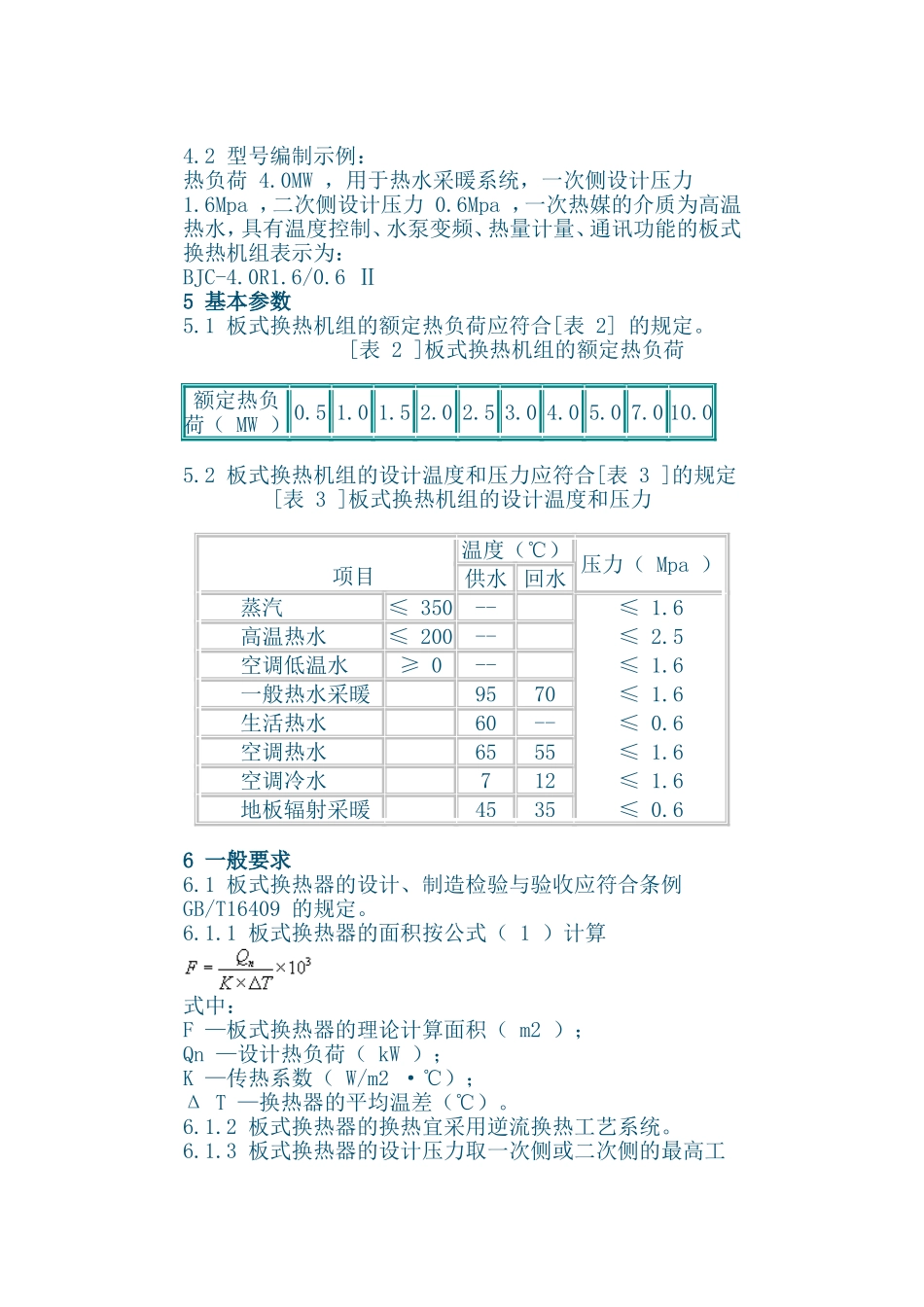

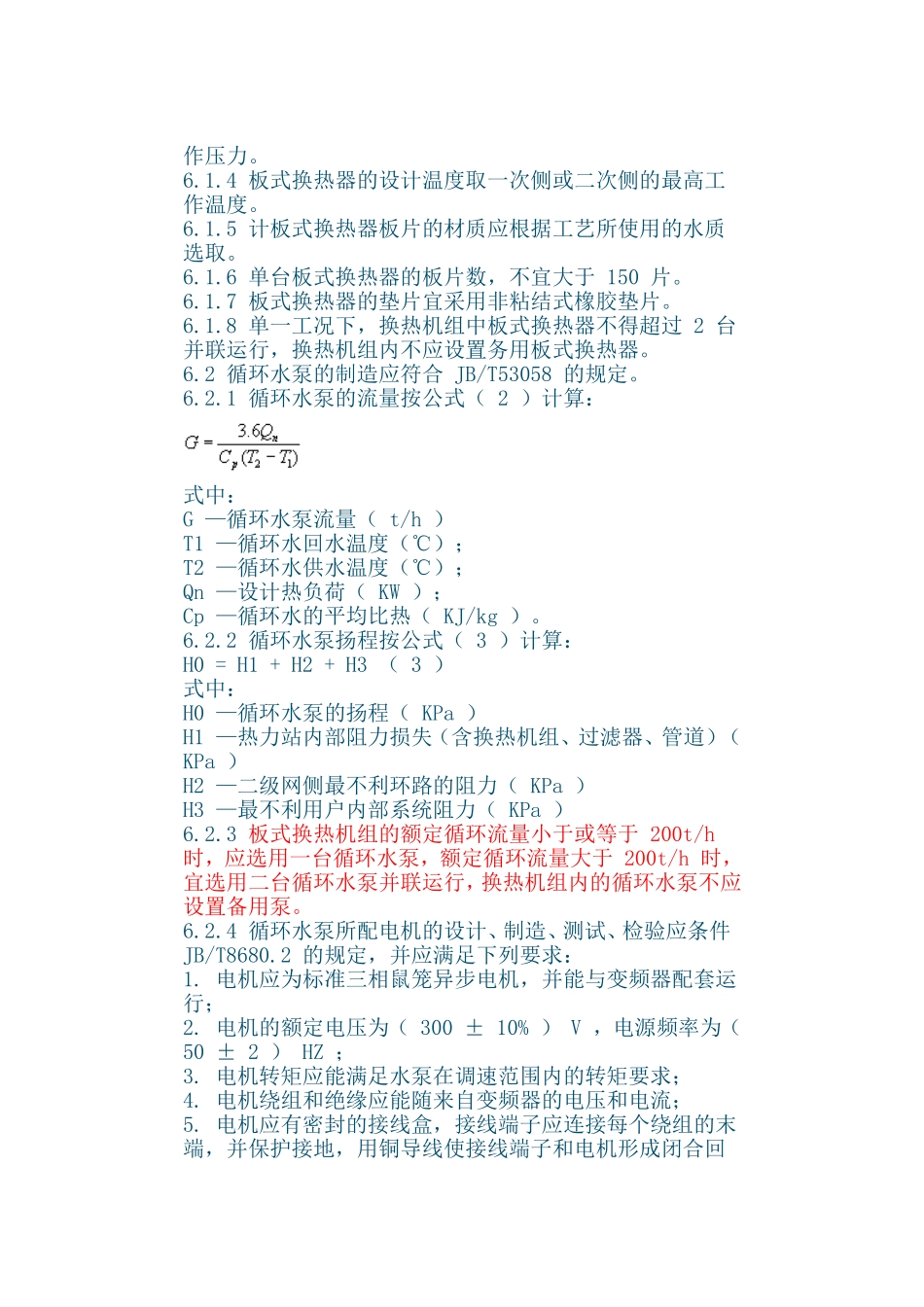

3定义本标准采用下列定义。3.1板式换热机组：PlateHeatExchangerUnit由板式换热器、水泵、变频器、过滤器、阀门、配电箱、仪表及控制系统等组成的智能型换热设备。3.2一次侧PrimaryCircuitSide指热量或冷量的提供侧。3.3二次侧SecondaryCircuitSide指热量或冷量的接收侧。3.4汽—水换热机组Steam-WaterHeatExchangerUnit一次侧介质为蒸汽的板式换热机组。3.5水—水换热机组Water-WaterHeatExchangerUnit一次侧介质为水的板式换热机组。4型号编制4.1型号组成及含义4.1.1型号中第1、2位表示板式换热机组：用“板式换热器”和“机组”的头两个字“板机”的汉语拼音大写字头BJ表示。4.1.2第3位表示二次侧使用范围：生活热水系统——“S”：空调系统——“K”；一般采暖系统——“C”；地板辐射采暖系统——“F”；4.1.3第4位表示热负荷；4.1.4第5位表示一次热媒的介质：高温热水——“R”；蒸汽——“Z”；冷水——“L”；4.1.5第6位表示一、二次侧设计压力；4.1.6第7位表示控制等级，按[表1]分为两级。[表1]板式换热机组的控制等级级别控制功能Ⅰ温度控制+水泵变频+热量计量Ⅱ温度控制+水泵变频+热量计量+通讯功能示例：4.2型号编制示例：热负荷4.0MW，用于热水采暖系统，一次侧设计压力1.6Mpa，二次侧设计压力0.6Mpa，一次热媒的介质为高温热水，具有温度控制、水泵变频、热量计量、通讯功能的板式换热机组表示为：BJC-4.0R1.6/0.6Ⅱ5基本参数5.1板式换热机组的额定热负荷应符合[表2]的规定。[表2]板式换热机组的额定热负荷额定热负荷（MW）0.51.01.52.02.53.04.05.07.010.05.2板式换热机组的设计温度和压力应符合[表3]的规定[表3]板式换热机组的设计温度和压力项目温度（℃）压力（Mpa）供水回水蒸汽≤350--≤1.6高温热水≤200--≤2.5空调低温水≥0--≤1.6一般热水采暖9570≤1.6生活热水60--≤0.6空调热水6555≤1.6空调冷水712≤1.6地板辐射采暖4535≤0.66一般要求6.1板式换热器的设计、制造检验与验收应符合条例GB/T16409的规定。6.1.1板式换热器的面积按公式（1）计算式中：F—板式换热器的理论计算面积（m2）；Qn—设计热负荷（kW）；K—传热系数（W/m2·℃）；ΔT—换热器的平均温差（℃）。6.1.2板式换热器的换热宜采用逆流换热工艺系统。6.1.3板式换热器的设计压力取一次侧或二次侧的最高工作压力。6.1.4板式换热器的设计温度取一次侧或二次侧的最高工作温度。6.1.5计板式换热器板片的材质应根据工艺所使用的水质选取。6.1.6单台板式换热器的板片数，不宜大于150片。6.1.7板式换热器的垫片宜采用非粘结式橡胶垫片。6.1.8单一工况下，换热机组中板式换热器不得超过2台并联运行，换热机组内不应设置务用板式换热器。6.2循环水泵的制造应符合JB/T53058的规定。6.2.1循环水泵的流量按公式（2）计算：式中：G—循环水泵流量（t/h）T1—循环水回水温度（℃）；T2—循环水供水温度（℃）；Qn—设计热负荷（KW）；Cp—循环水的平均比热（KJ/kg）。6.2.2循环水泵扬程按公式（3）计算：H0=H1+H2+H3（3）式中：H0—循环水泵的扬程（KPa）H1—热力站内部阻力损失（含换热机组、过滤器、管道）（KPa）H2—二级网侧最不利环路的阻力（KPa）H3—最不利用户内部系统阻力（KPa）6.2.3板式换热机组的额定循环流量小于或等于200t/h时，应选用一台循环水泵，额定循环流量大于200t/h时，宜选用二台循环水泵并联运行，换热机组内的循环水泵不应设置备用泵。6.2.4循环水泵所配电机的设计、制造、测试、检验应条件JB/T8680.2的规定，并应满足下列要求：1.电机应为标准三相鼠笼异步电机，并能与变频器配套运行；2.电机的额定电压为（300±10%）V，电源频率为（50±2）HZ；3.电机转矩应能满足水泵在调速范围内的转矩要求；4.电机绕组和绝缘应能随来自变频器的电压和电流；5.电机应有密封的接线盒，接线端子应连接每个绕组的末端，并保护接地，用铜导线使接线端子和电机形成闭合回路。6.2.5循环水泵所变频器的设计、制造、测试和检验应满足下列要求：1.变频器应采用晶体模块型，用于三相鼠笼异步电机的无级调速，变频器应适合于电机和负载要求；2.每个变频器应包括整流单元、线性电抗器、中间电路、递变单...
