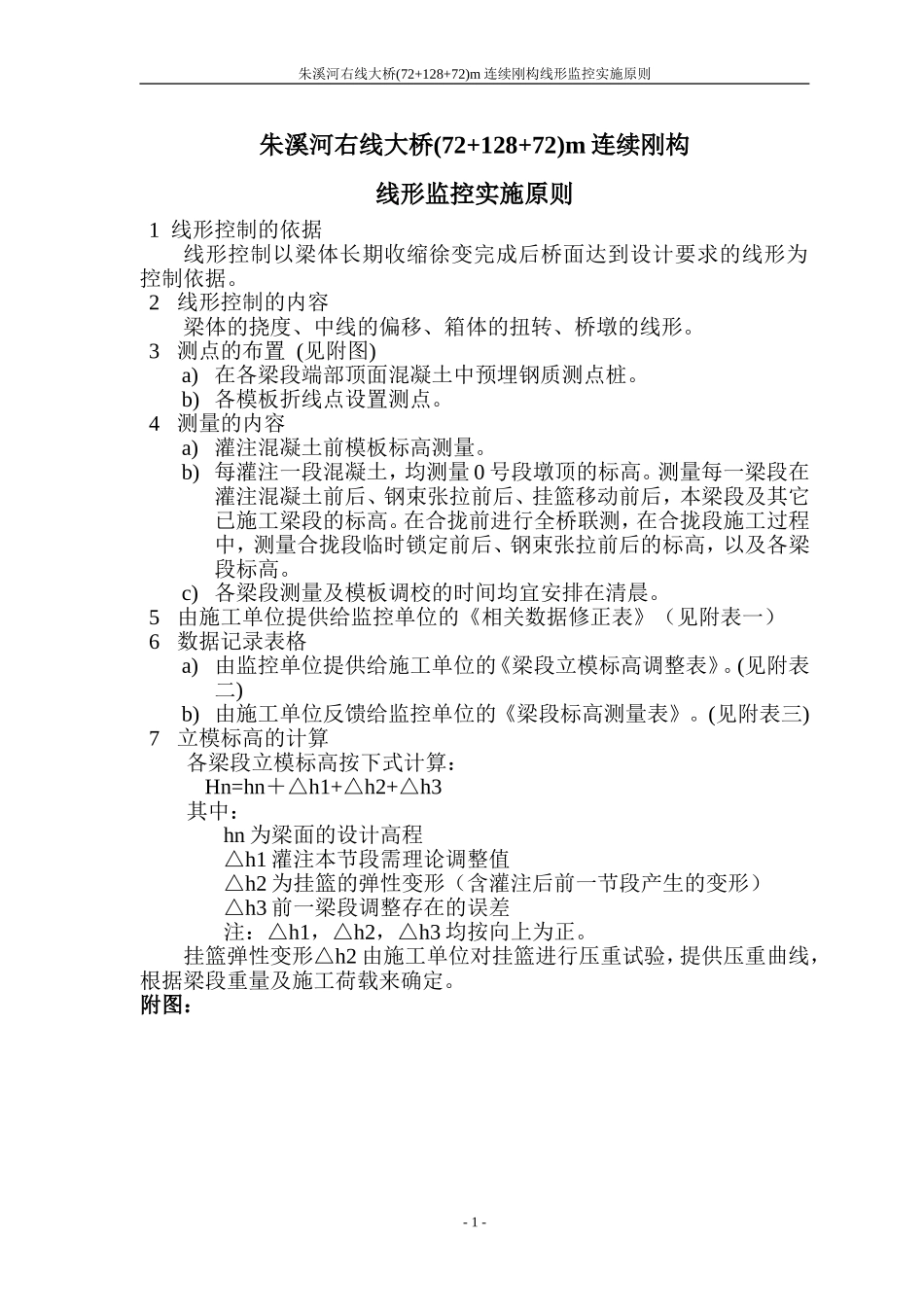

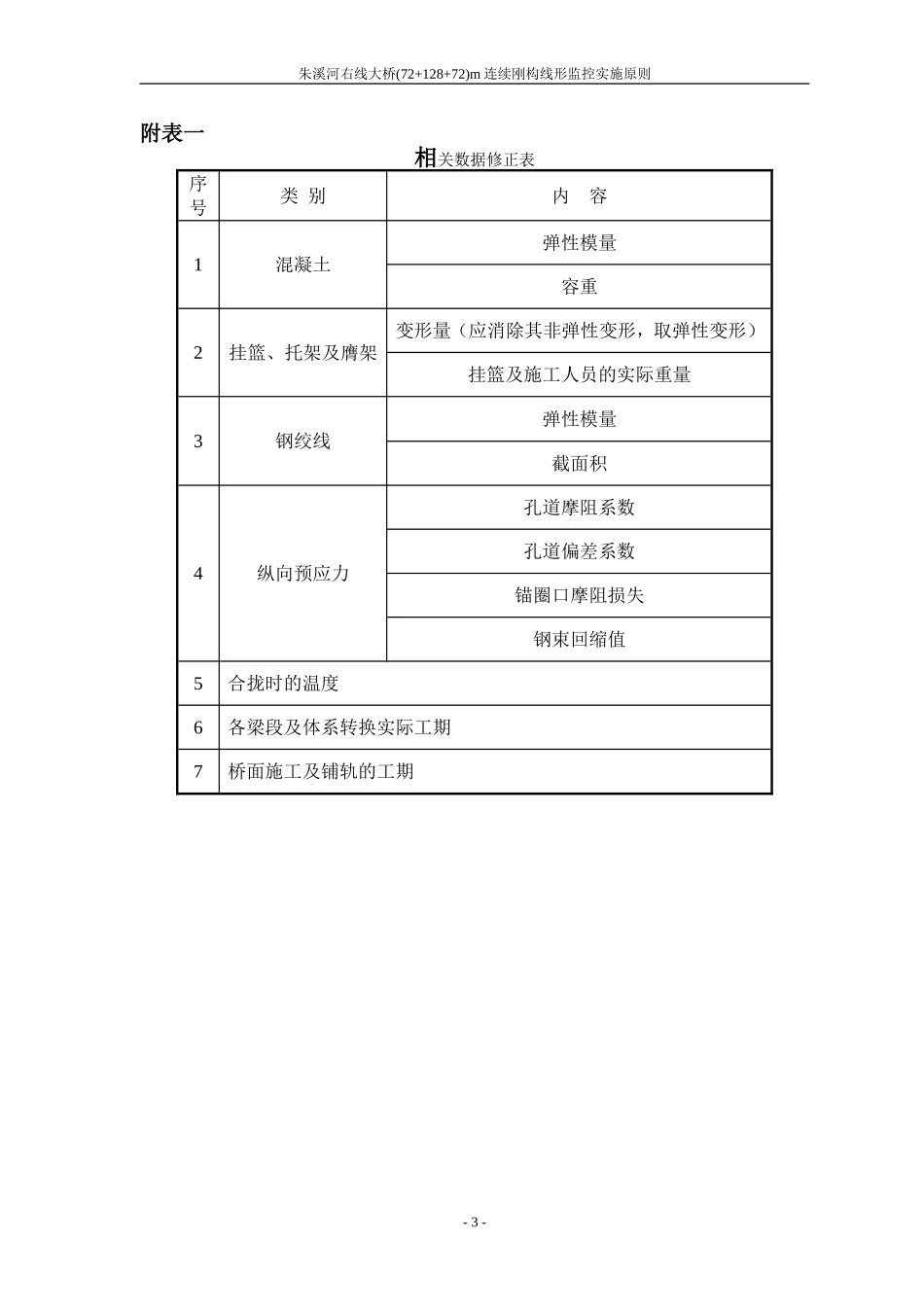

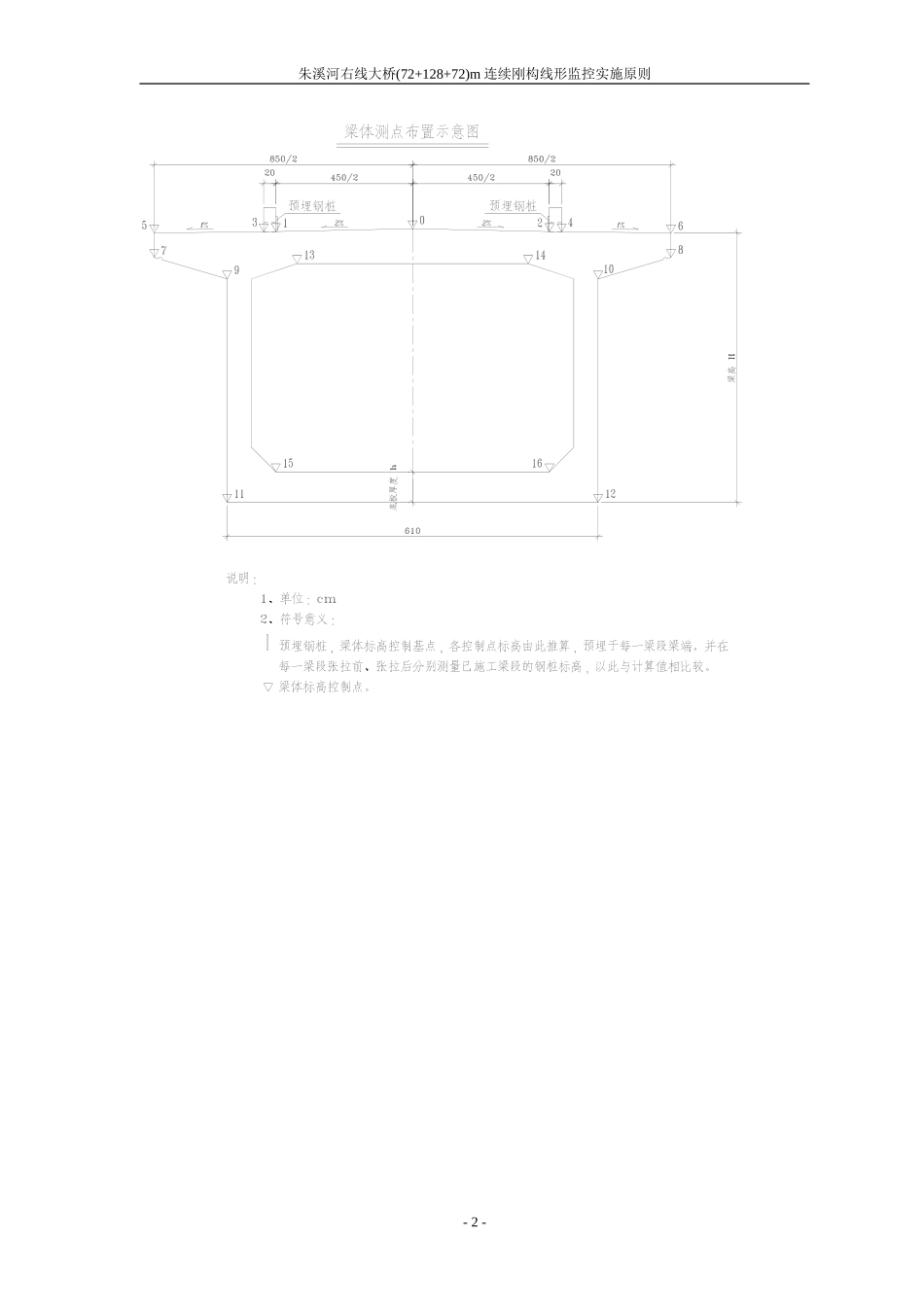

朱溪河右线大桥(72+128+72)m连续刚构线形监控实施原则朱溪河右线大桥(72+128+72)m连续刚构线形监控实施原则1线形控制的依据线形控制以梁体长期收缩徐变完成后桥面达到设计要求的线形为控制依据。2线形控制的内容梁体的挠度、中线的偏移、箱体的扭转、桥墩的线形。3测点的布置(见附图)a)在各梁段端部顶面混凝土中预埋钢质测点桩。b)各模板折线点设置测点。4测量的内容a)灌注混凝土前模板标高测量。b)每灌注一段混凝土,均测量0号段墩顶的标高。测量每一梁段在灌注混凝土前后、钢束张拉前后、挂篮移动前后,本梁段及其它已施工梁段的标高。在合拢前进行全桥联测,在合拢段施工过程中,测量合拢段临时锁定前后、钢束张拉前后的标高,以及各梁段标高。c)各梁段测量及模板调校的时间均宜安排在清晨。5由施工单位提供给监控单位的《相关数据修正表》(见附表一)6数据记录表格a)由监控单位提供给施工单位的《梁段立模标高调整表》。(见附表二)b)由施工单位反馈给监控单位的《梁段标高测量表》。(见附表三)7立模标高的计算各梁段立模标高按下式计算:Hn=hn+△h1+△h2+△h3其中:hn为梁面的设计高程△h1灌注本节段需理论调整值△h2为挂篮的弹性变形(含灌注后前一节段产生的变形)△h3前一梁段调整存在的误差注:△h1,△h2,△h3均按向上为正。挂篮弹性变形△h2由施工单位对挂篮进行压重试验,提供压重曲线,根据梁段重量及施工荷载来确定。附图:-1-朱溪河右线大桥(72+128+72)m连续刚构线形监控实施原则-2-朱溪河右线大桥(72+128+72)m连续刚构线形监控实施原则附表一相关数据修正表序号类别内容1混凝土弹性模量容重2挂篮、托架及膺架变形量(应消除其非弹性变形,取弹性变形)挂篮及施工人员的实际重量3钢绞线弹性模量截面积4纵向预应力孔道摩阻系数孔道偏差系数锚圈口摩阻损失钢束回缩值5合拢时的温度6各梁段及体系转换实际工期7桥面施工及铺轨的工期-3-朱溪河右线大桥(72+128+72)m连续刚构线形监控实施原则附表二梁段立模标高调整表T构号梁段号梁段测点1(2)立模标高1号T构N号块梁段N’号块梁段2号T构N’号块梁段N号块梁段注:1、测点布置见上附图,其它各点立模标高根据梁段的构造尺寸推算。2、N为各梁段号-4-朱溪河右线大桥(72+128+72)m连续刚构线形监控实施原则附表三梁段标高测量表T构号梁段号梁段测点立模标高01(2)3(4)5(6)7(8)9(10)11(12)13(14)15(16)1号T构N号块梁段N’号块梁段2号T构N’号块梁段N号块梁段注:1、测点布置见上附图,其它各点立模标高根据梁段的构造尺寸推算。2、N为各梁段号-5-
