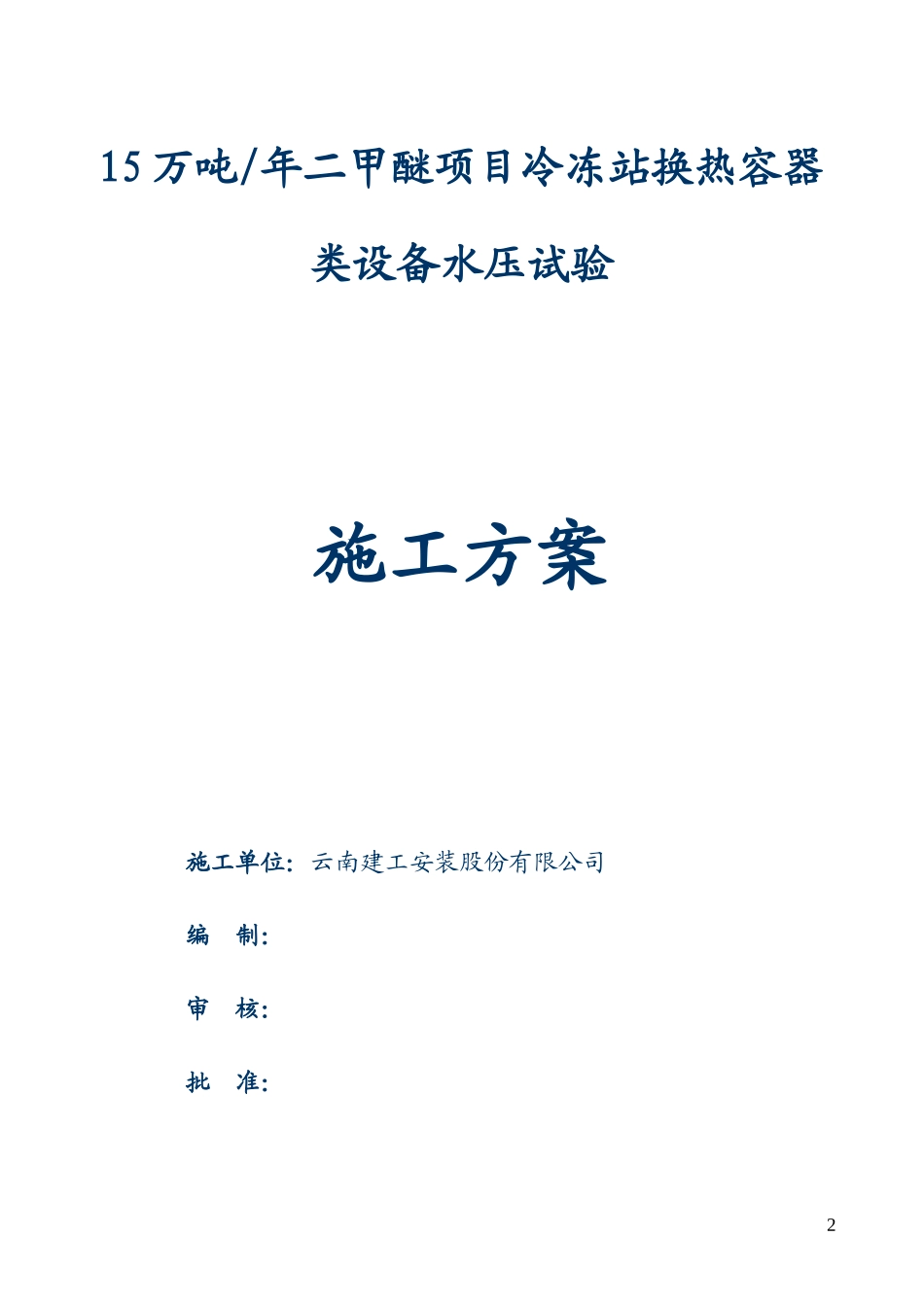

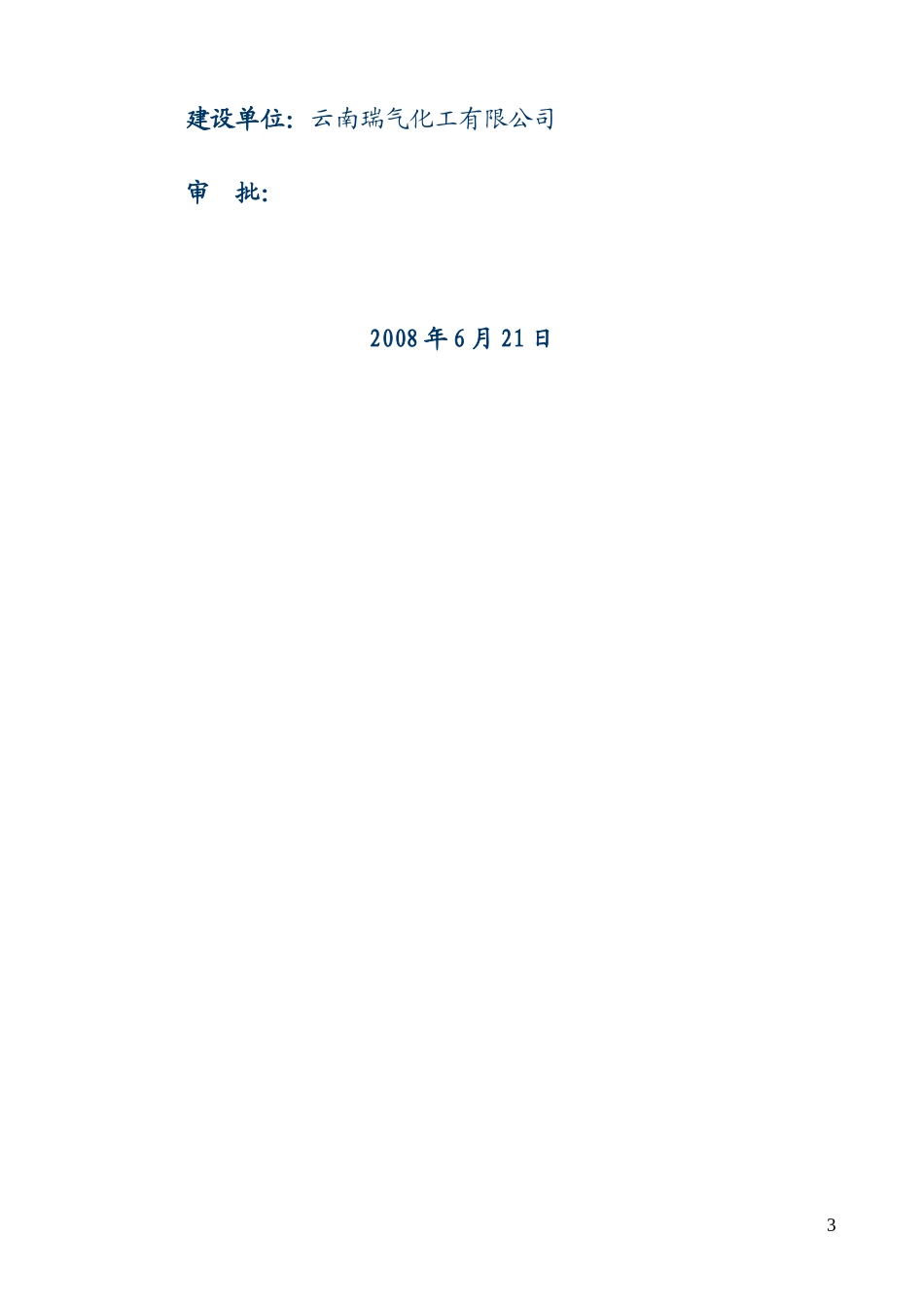

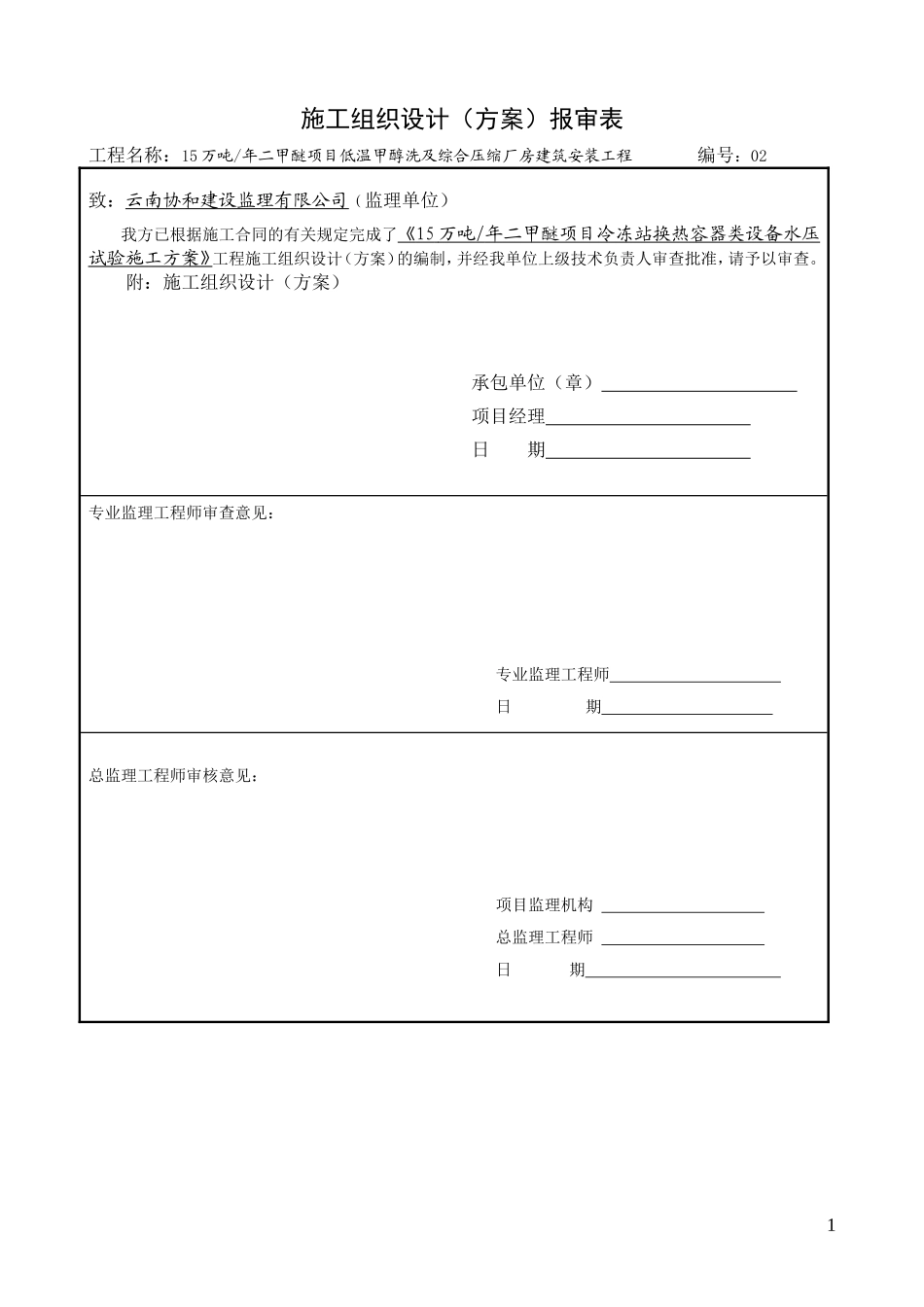

施工组织设计(方案)报审表工程名称:15万吨/年二甲醚项目低温甲醇洗及综合压缩厂房建筑安装工程编号:02致:云南协和建设监理有限公司(监理单位)我方已根据施工合同的有关规定完成了《15万吨/年二甲醚项目冷冻站换热容器类设备水压试验施工方案》工程施工组织设计(方案)的编制,并经我单位上级技术负责人审查批准,请予以审查。附:施工组织设计(方案)承包单位(章)项目经理日期专业监理工程师审查意见:专业监理工程师日期总监理工程师审核意见:项目监理机构总监理工程师日期115万吨/年二甲醚项目冷冻站换热容器类设备水压试验施工方案施工单位:云南建工安装股份有限公司编制:审核:批准:2建设单位:云南瑞气化工有限公司审批:2008年6月21日3目录一、工程概况.............................................................................................................................................................1二、编制依据...............................................................................................................................................................1三、试验应具备的条件...............................................................................................................................................2四、试验压力、管口的临时封堵及短接联通的确定...............................................................................................2五、用水标准...............................................................................................................................................................3六、试验用表要求及其试验用表安装部位要求.......................................................................................................3七、水压试验前的准备工作.......................................................................................................................................3八、压力试验用盲板需要最小厚度汇总表(材质Q235)......................................................................................4九、试压过程...............................................................................................................................................................5十、劳动力计划.........................................................................................................................................................5十一、施工机具及需用材料计划.............................................................................................................................5十二、安全措施技术措施.........................................................................................................................................64一、工程概况工程名称:15万吨/年二甲醚项目低温甲醇洗及综合压缩厂房建筑安装工程业主名称:云南瑞气化工有限公司建设地点:云南省红河洲开远市小花桥设计单位:化学工业第二设计院监理单位:云南协和工业建设监理公司工程简介:云南瑞气化工有限公司15万吨/年二甲醚项目冷冻站装置换热器容器类设备水压试验,其换热器容器类设备主要有:氨冷凝器一台、发生器两台、吸收器三台、溶液热交换器一套共两台、溶液冷却器一套共两台、过冷器一台及一台液氨槽。现设备、管道已安装就位,需进行设备、管道系统水压试验。根据管道工艺流程图及设备试验压力等级可分七次分别进行系统水压试验:第一次,三台吸收器单独分别进行管、壳程水压试验,试验压力:管程为1.25MPa,壳程为2.25MPa;第二次,两台发生器壳程、溶液热交换器(两台)管程及溶液冷却器(两台)壳程一起进行系统水压试验,试验压力为3.0MPa;第三次,主要试验溶液热交换器(两台)壳程,可连同溶液热交换器...
