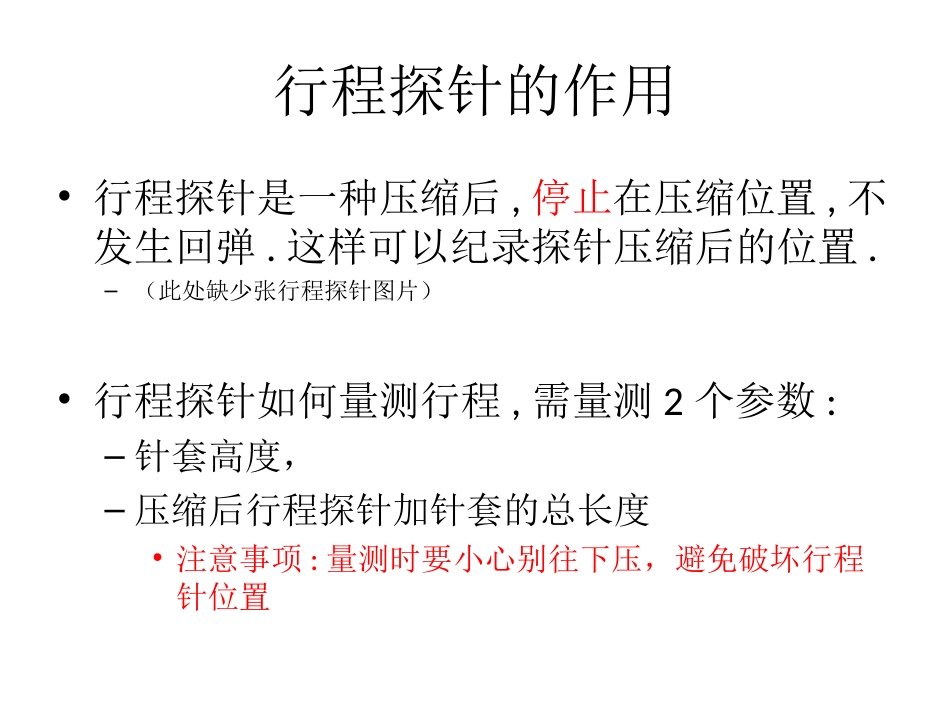

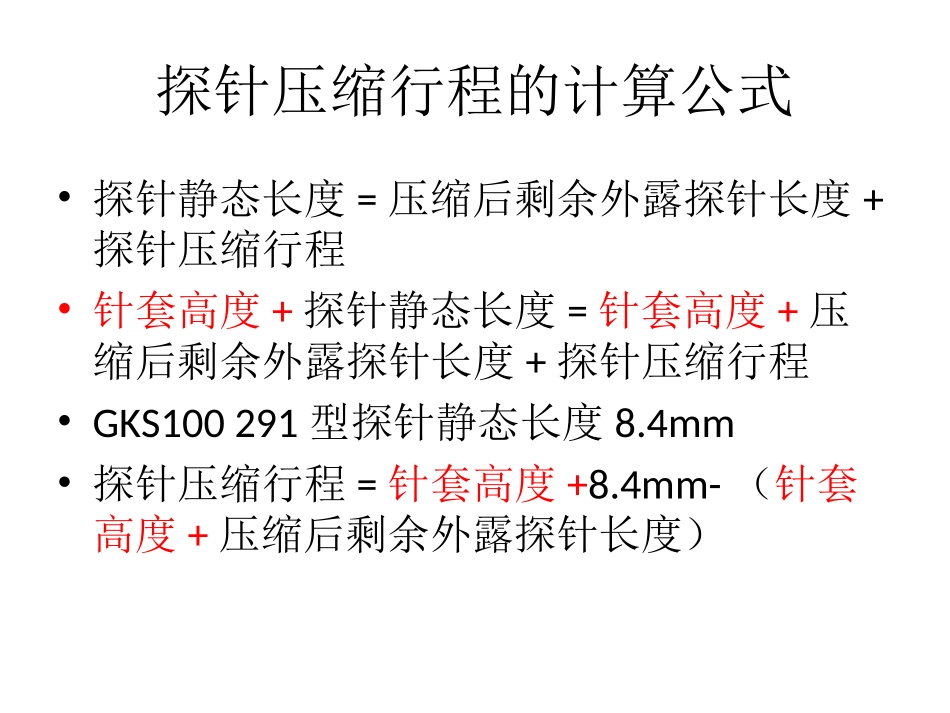

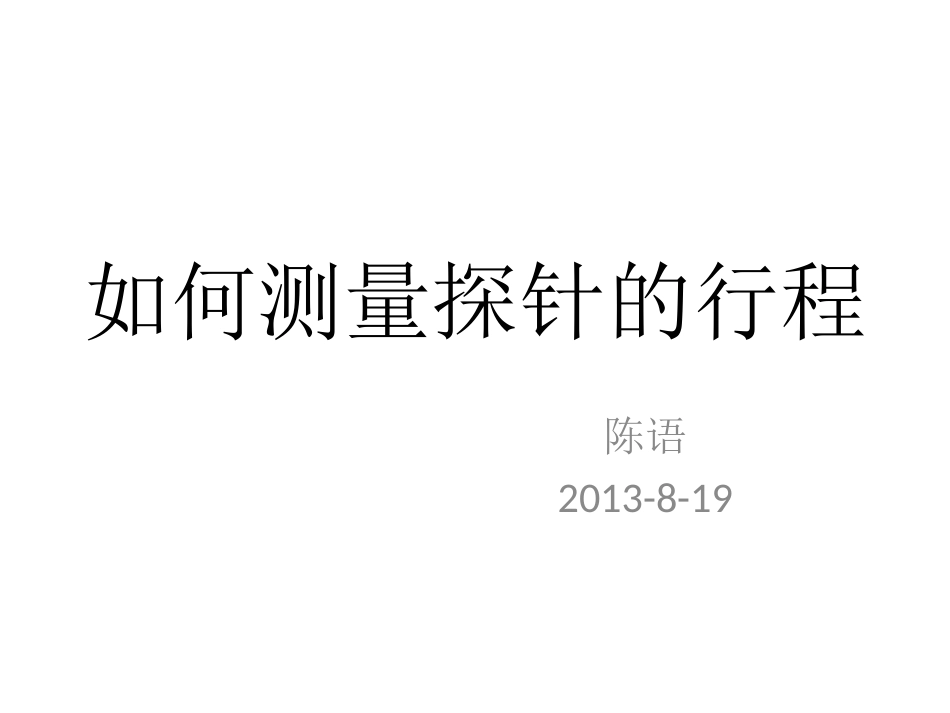

如何测量探针的行程陈语2013-8-19探针压缩行程的计算公式•探针静态长度=压缩后剩余外露探针长度+探针压缩行程•针套高度+探针静态长度=针套高度+压缩后剩余外露探针长度+探针压缩行程•GKS100291型探针静态长度8.4mm•探针压缩行程=针套高度+8.4mm-（针套高度+压缩后剩余外露探针长度）行程探针的作用•行程探针是一种压缩后,停止在压缩位置,不发生回弹.这样可以纪录探针压缩后的位置.–（此处缺少张行程探针图片）•行程探针如何量测行程,需量测2个参数:–针套高度，–压缩后行程探针加针套的总长度•注意事项:量测时要小心别往下压，避免破坏行程针位置五点法采样行程，行程的标准•采样的原则：五点法采样(四角加中心)•如果是上下模的夹具则采样上下模各五个,共十个点位。•行程的标准来自于探针的合适弹力。–GKS100291090A2000探针,标准行程为4.3mm,最大工作行程6.35mm–我们要求的标准弹力为2N,误差10%量测记录表格Q&A
