金属电镀常识VIP免费

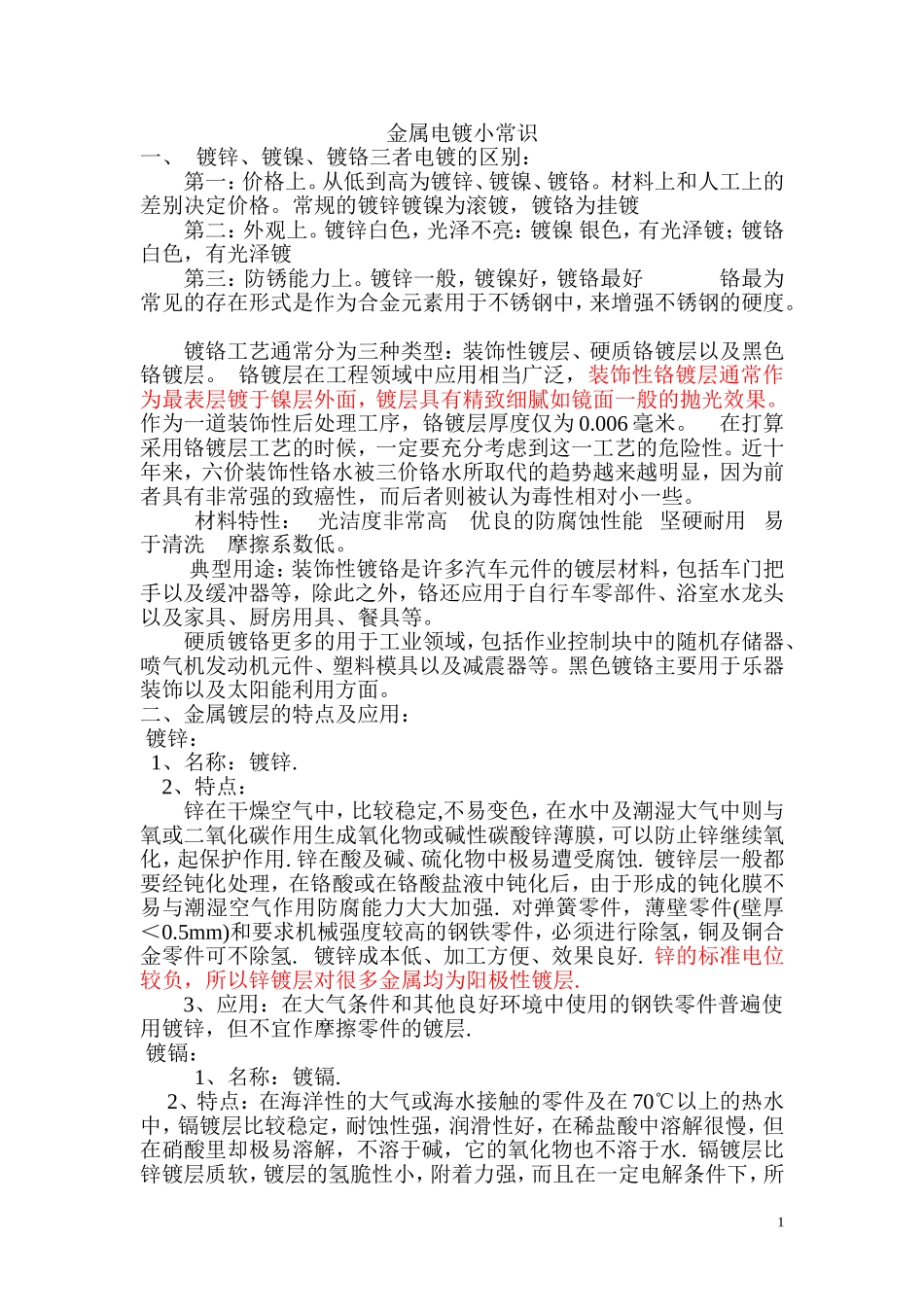

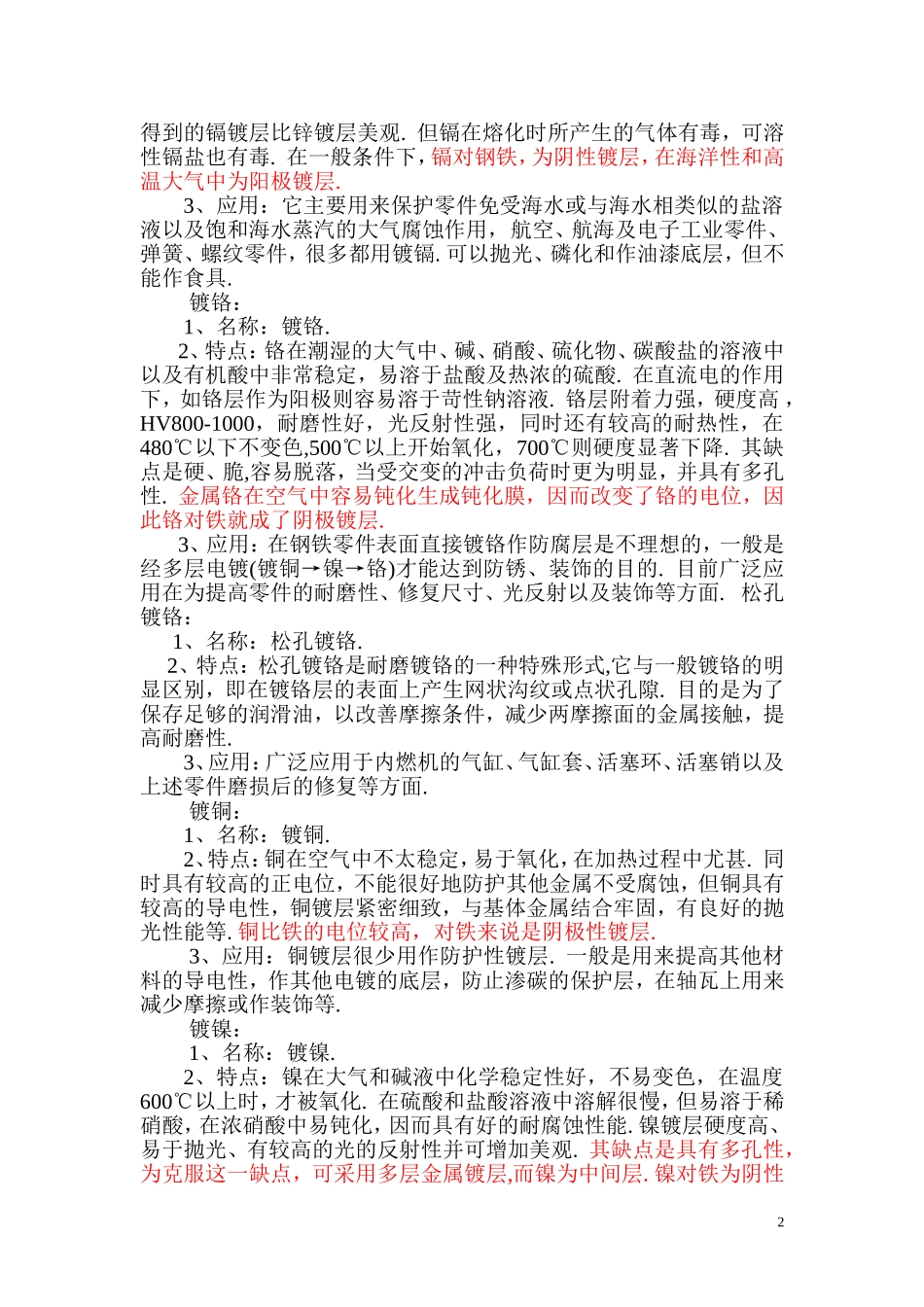

金属电镀小常识一、镀锌、镀镍、镀铬三者电镀的区别：第一：价格上。从低到高为镀锌、镀镍、镀铬。材料上和人工上的差别决定价格。常规的镀锌镀镍为滚镀，镀铬为挂镀第二：外观上。镀锌白色，光泽不亮：镀镍银色，有光泽镀；镀铬白色，有光泽镀第三：防锈能力上。镀锌一般，镀镍好，镀铬最好铬最为常见的存在形式是作为合金元素用于不锈钢中，来增强不锈钢的硬度。镀铬工艺通常分为三种类型：装饰性镀层、硬质铬镀层以及黑色铬镀层。铬镀层在工程领域中应用相当广泛，装饰性铬镀层通常作为最表层镀于镍层外面，镀层具有精致细腻如镜面一般的抛光效果。作为一道装饰性后处理工序，铬镀层厚度仅为0.006毫米。在打算采用铬镀层工艺的时候，一定要充分考虑到这一工艺的危险性。近十年来，六价装饰性铬水被三价铬水所取代的趋势越来越明显，因为前者具有非常强的致癌性，而后者则被认为毒性相对小一些。材料特性：光洁度非常高优良的防腐蚀性能坚硬耐用易于清洗摩擦系数低。典型用途：装饰性镀铬是许多汽车元件的镀层材料，包括车门把手以及缓冲器等，除此之外，铬还应用于自行车零部件、浴室水龙头以及家具、厨房用具、餐具等。硬质镀铬更多的用于工业领域，包括作业控制块中的随机存储器、喷气机发动机元件、塑料模具以及减震器等。黑色镀铬主要用于乐器装饰以及太阳能利用方面。二、金属镀层的特点及应用：镀锌：1、名称：镀锌.2、特点：锌在干燥空气中，比较稳定,不易变色，在水中及潮湿大气中则与氧或二氧化碳作用生成氧化物或碱性碳酸锌薄膜，可以防止锌继续氧化，起保护作用.锌在酸及碱、硫化物中极易遭受腐蚀.镀锌层一般都要经钝化处理，在铬酸或在铬酸盐液中钝化后，由于形成的钝化膜不易与潮湿空气作用防腐能力大大加强.对弹簧零件，薄壁零件(壁厚＜0.5mm)和要求机械强度较高的钢铁零件，必须进行除氢，铜及铜合金零件可不除氢.镀锌成本低、加工方便、效果良好.锌的标准电位较负，所以锌镀层对很多金属均为阳极性镀层.3、应用：在大气条件和其他良好环境中使用的钢铁零件普遍使用镀锌，但不宜作摩擦零件的镀层.镀镉：1、名称：镀镉.2、特点：在海洋性的大气或海水接触的零件及在70℃以上的热水中，镉镀层比较稳定，耐蚀性强，润滑性好，在稀盐酸中溶解很慢，但在硝酸里却极易溶解，不溶于碱，它的氧化物也不溶于水.镉镀层比锌镀层质软，镀层的氢脆性小，附着力强，而且在一定电解条件下，所1得到的镉镀层比锌镀层美观.但镉在熔化时所产生的气体有毒，可溶性镉盐也有毒.在一般条件下，镉对钢铁，为阴性镀层，在海洋性和高温大气中为阳极镀层.3、应用：它主要用来保护零件免受海水或与海水相类似的盐溶液以及饱和海水蒸汽的大气腐蚀作用，航空、航海及电子工业零件、弹簧、螺纹零件，很多都用镀镉.可以抛光、磷化和作油漆底层，但不能作食具.镀铬：1、名称：镀铬.2、特点：铬在潮湿的大气中、碱、硝酸、硫化物、碳酸盐的溶液中以及有机酸中非常稳定，易溶于盐酸及热浓的硫酸.在直流电的作用下，如铬层作为阳极则容易溶于苛性钠溶液.铬层附着力强，硬度高，HV800-1000，耐磨性好，光反射性强，同时还有较高的耐热性，在480℃以下不变色,500℃以上开始氧化，700℃则硬度显著下降.其缺点是硬、脆,容易脱落，当受交变的冲击负荷时更为明显，并具有多孔性.金属铬在空气中容易钝化生成钝化膜，因而改变了铬的电位，因此铬对铁就成了阴极镀层.3、应用：在钢铁零件表面直接镀铬作防腐层是不理想的，一般是经多层电镀(镀铜→镍→铬)才能达到防锈、装饰的目的.目前广泛应用在为提高零件的耐磨性、修复尺寸、光反射以及装饰等方面.松孔镀铬：1、名称：松孔镀铬.2、特点：松孔镀铬是耐磨镀铬的一种特殊形式,它与一般镀铬的明显区别，即在镀铬层的表面上产生网状沟纹或点状孔隙.目的是为了保存足够的润滑油，以改善摩擦条件，减少两摩擦面的金属接触，提高耐磨性.3、应用：广泛应用于内燃机的气缸、气缸套、活塞环、活塞销以及上述零件磨损后的修复等方面.镀铜：1、名称：镀铜.2、特点：铜在空气中不太稳定，易于氧化，在加热过程中尤甚.同时具有较高的正电位，不能很好地防护其他金属不受腐...
