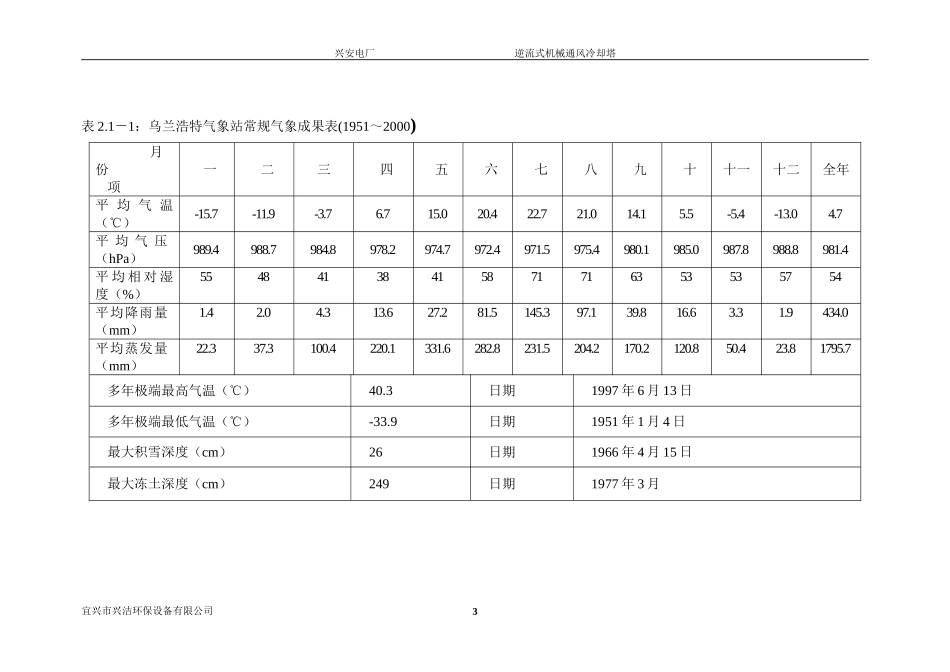

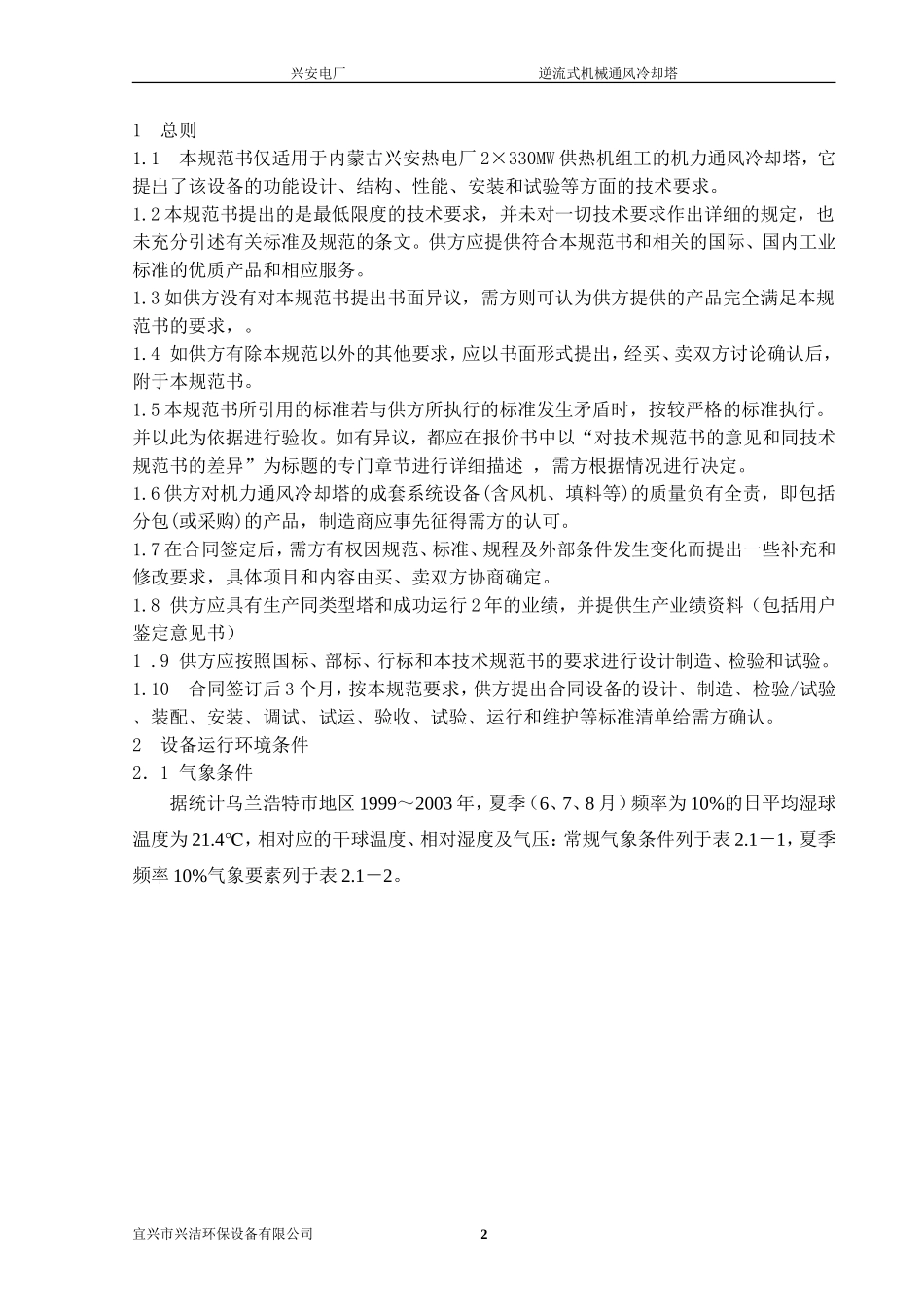

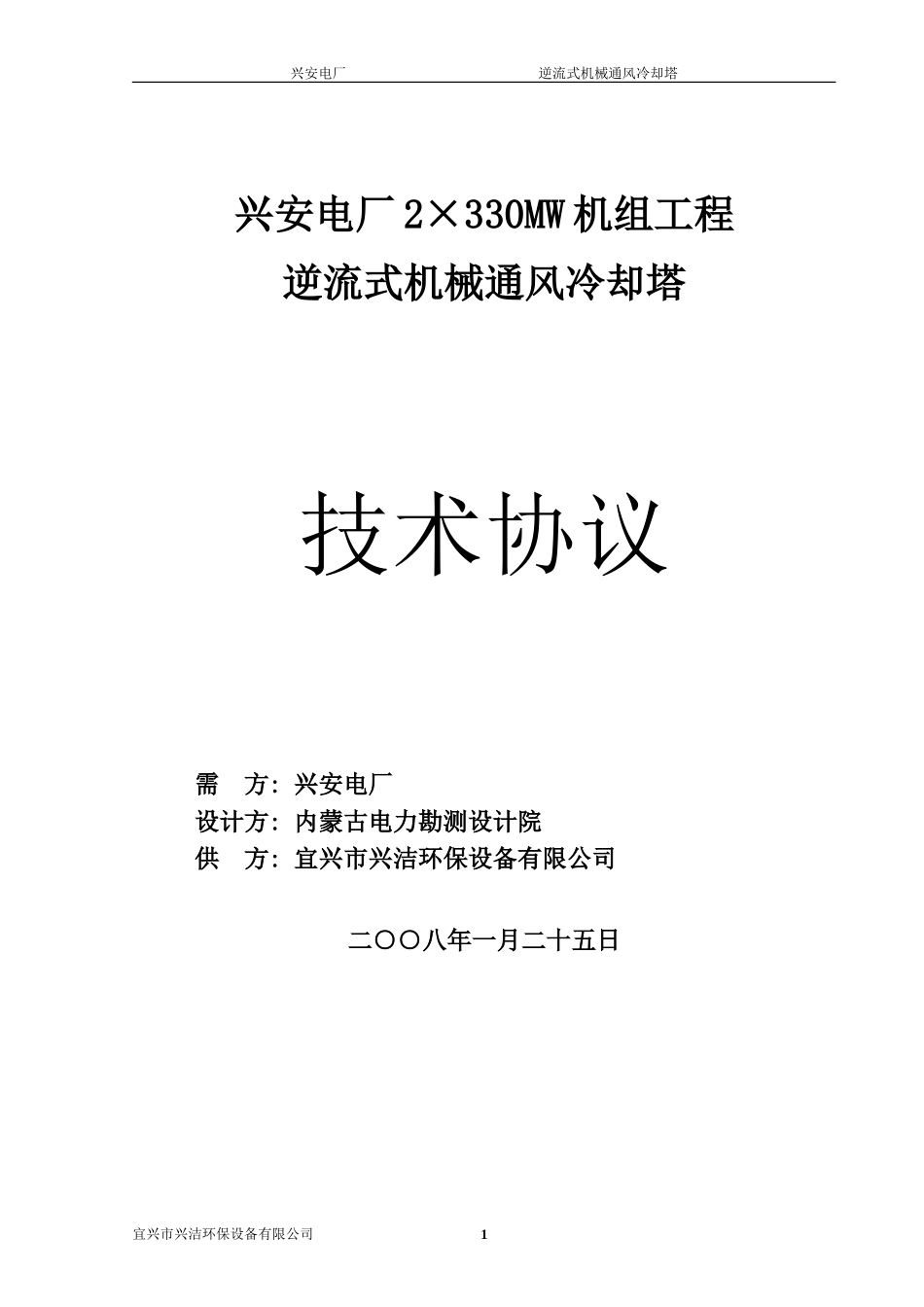

兴安电厂逆流式机械通风冷却塔兴安电厂2×330MW机组工程逆流式机械通风冷却塔技术协议需方:兴安电厂设计方:内蒙古电力勘测设计院供方:宜兴市兴洁环保设备有限公司二○○八年一月二十五日宜兴市兴洁环保设备有限公司1兴安电厂逆流式机械通风冷却塔1总则1.1本规范书仅适用于内蒙古兴安热电厂2×330MW供热机组工的机力通风冷却塔，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本规范书提出的是最低限度的技术要求，并未对一切技术要求作出详细的规定，也未充分引述有关标准及规范的条文。供方应提供符合本规范书和相关的国际、国内工业标准的优质产品和相应服务。1.3如供方没有对本规范书提出书面异议，需方则可认为供方提供的产品完全满足本规范书的要求，。1.4如供方有除本规范以外的其他要求，应以书面形式提出，经买、卖双方讨论确认后，附于本规范书。1.5本规范书所引用的标准若与供方所执行的标准发生矛盾时，按较严格的标准执行。并以此为依据进行验收。如有异议，都应在报价书中以“对技术规范书的意见和同技术规范书的差异”为标题的专门章节进行详细描述，需方根据情况进行决定。1.6供方对机力通风冷却塔的成套系统设备(含风机、填料等)的质量负有全责，即包括分包(或采购)的产品，制造商应事先征得需方的认可。1.7在合同签定后，需方有权因规范、标准、规程及外部条件发生变化而提出一些补充和修改要求，具体项目和内容由买、卖双方协商确定。1.8供方应具有生产同类型塔和成功运行2年的业绩，并提供生产业绩资料（包括用户鉴定意见书）1.9供方应按照国标、部标、行标和本技术规范书的要求进行设计制造、检验和试验。1.10合同签订后3个月，按本规范要求，供方提出合同设备的设计﹑制造﹑检验/试验﹑装配﹑安装﹑调试﹑试运﹑验收﹑试验﹑运行和维护等标准清单给需方确认。2设备运行环境条件2．1气象条件据统计乌兰浩特市地区1999～2003年，夏季（6、7、8月）频率为10%的日平均湿球温度为21.4℃，相对应的干球温度、相对湿度及气压：常规气象条件列于表2.1－1，夏季频率10%气象要素列于表2.1－2。宜兴市兴洁环保设备有限公司2兴安电厂逆流式机械通风冷却塔表2.1－1：乌兰浩特气象站常规气象成果表(1951～2000)月份项一二三四五六七八九十十一十二全年平均气温（℃）-15.7-11.9-3.76.715.020.422.721.014.15.5-5.4-13.04.7平均气压（hPa）989.4988.7984.8978.2974.7972.4971.5975.4980.1985.0987.8988.8981.4平均相对湿度（%）55484138415871716353535754平均降雨量（mm）1.42.04.313.627.281.5145.397.139.816.63.31.9434.0平均蒸发量（mm）22.337.3100.4220.1331.6282.8231.5204.2170.2120.850.423.81795.7多年极端最高气温（℃）40.3日期1997年6月13日多年极端最低气温（℃）-33.9日期1951年1月4日最大积雪深度（cm）26日期1966年4月15日最大冻土深度（cm）249日期1977年3月宜兴市兴洁环保设备有限公司3兴安电厂逆流式机械通风冷却塔表2.1-2：P=10%的昼夜平均湿球温度时的气象要素湿球温度(℃)干球温度(℃)相对湿度(%)平均风速(m/s)平均气压(hPa)21.422.6900.0973.22.2其它条件2.2.1安装地点：厂区主厂房固定端附近。2.2.2机力通风冷却塔±0.00m标高：待定。厂址海拔高度：平均280m左右2.2.3地震基本烈度：按6度设防。2.2.4循环水补充水质：乌兰浩特市城市中水2.2.5循环水设计浓缩倍率为3。3设备规范及技术参数3.1设备名称：逆流式机械通风冷却塔；3.2冷却塔型式3.2.1冷却塔部件：钢筋混凝土结构逆流式机械通风冷却塔3.2.2风机：冷却塔轴流风机3.3用途：电厂辅机循环水冷却设备3.4冷却塔运行方式：两台汽轮发电机配一座逆流式机械通风冷却塔群；每座塔群是由3座单塔组成。塔内安装有风机，可多塔并联运行，也可单塔运行(正常运行为2座单塔，夏季也可3座单塔同时运行)。3.5主要技术数据3.5.1冷却水量：a)塔群总冷却水量：Q=4760m3/h；b)单塔冷却水量：Q=2380m3/h；c)共1座冷却塔群，三座单塔。3.5.2热力负荷：冷却塔进水温度：40℃；冷却塔出水温度：≤30℃；3.5.3风机参数:由投标方计算后确定。3.5.4考核工况点为塔群运行(Q=4760m3/h)满足在夏...
