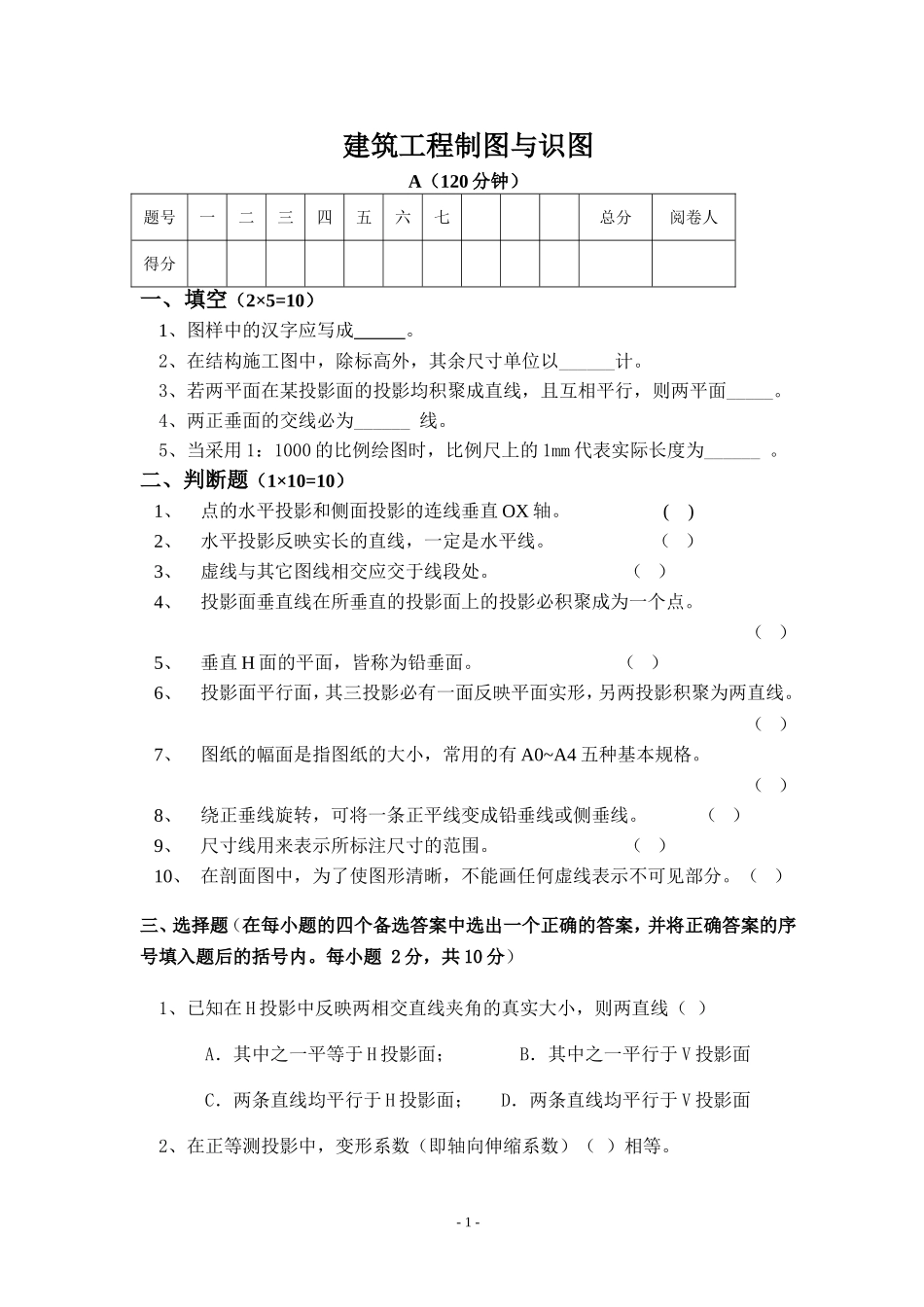

建筑工程制图与识图A（120分钟）题号一二三四五六七总分阅卷人得分一、填空（2×5=10）1、图样中的汉字应写成
2、在结构施工图中，除标高外，其余尺寸单位以______计
3、若两平面在某投影面的投影均积聚成直线，且互相平行，则两平面_____
4、两正垂面的交线必为______线
5、当采用1：1000的比例绘图时，比例尺上的1mm代表实际长度为______
二、判断题（1×10=10）1、点的水平投影和侧面投影的连线垂直OX轴
()2、水平投影反映实长的直线，一定是水平线
（）3、虚线与其它图线相交应交于线段处
（）4、投影面垂直线在所垂直的投影面上的投影必积聚成为一个点
（）5、垂直H面的平面，皆称为铅垂面
（）6、投影面平行面，其三投影必有一面反映平面实形，另两投影积聚为两直线
（）7、图纸的幅面是指图纸的大小，常用的有A0~A4五种基本规格
（）8、绕正垂线旋转，可将一条正平线变成铅垂线或侧垂线
（）9、尺寸线用来表示所标注尺寸的范围
（）10、在剖面图中，为了使图形清晰，不能画任何虚线表示不可见部分
（）三、选择题（在每小题的四个备选答案中选出一个正确的答案，并将正确答案的序号填入题后的括号内
每小题2分，共10分）1、已知在H投影中反映两相交直线夹角的真实大小，则两直线（）A．其中之一平等于H投影面；B．其中之一平行于V投影面C．两条直线均平行于H投影面；D．两条直线均平行于V投影面2、在正等测投影中，变形系数（即轴向伸缩系数）（）相等
-1-A．p,q；B．p,r；C．p,q,r；D．q,r3、已知水平、正立面投影图，正确的侧立面投影图是()

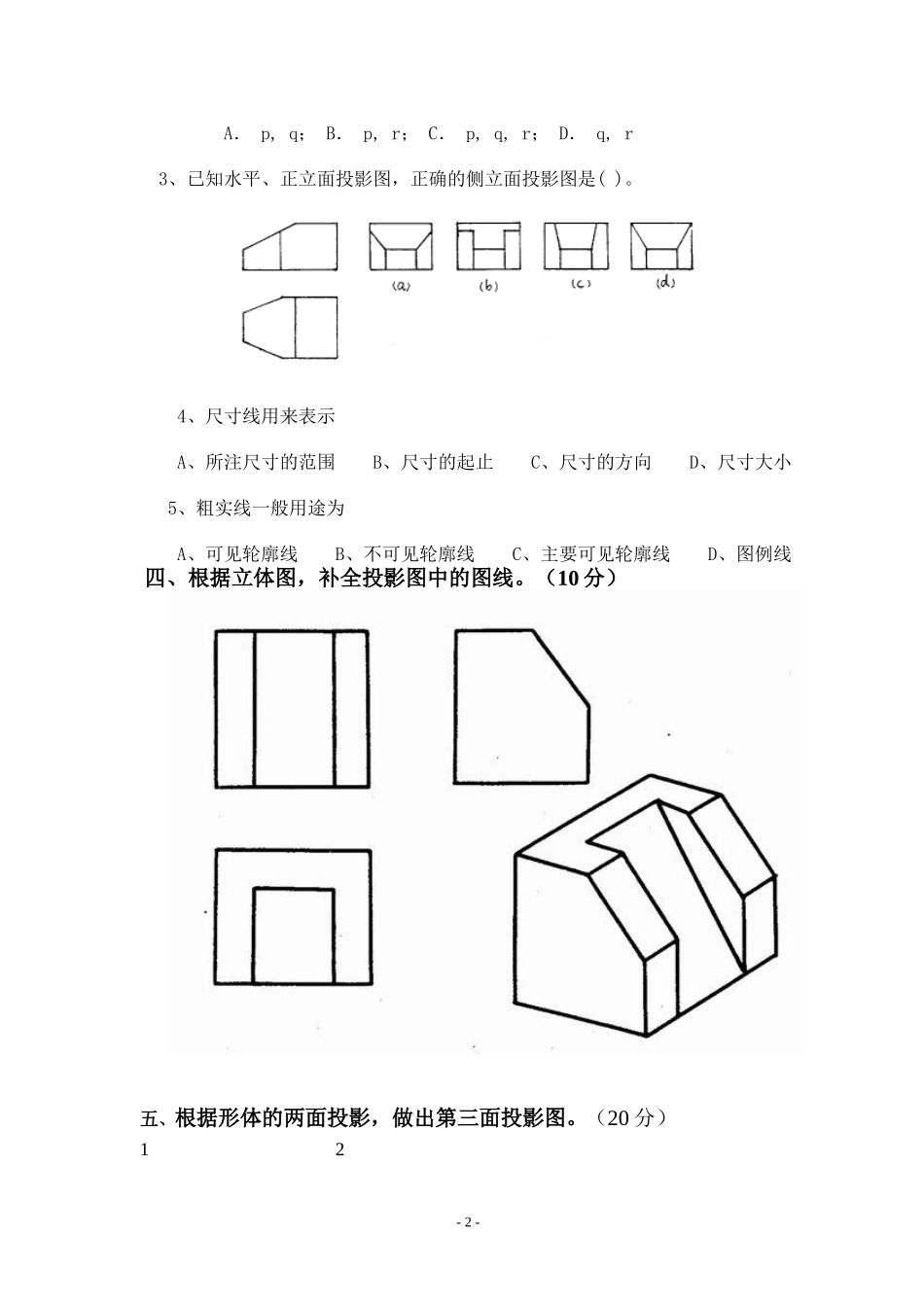

4、尺寸线用来表示A、所注尺寸的范围B、尺寸的起止C、尺寸的方向D、尺寸大小5、粗实线一般用途为A、可见轮廓线B、不可见轮廓线C、主要可见轮廓线D、图例线四、根据立体图，补全投影图中的图线

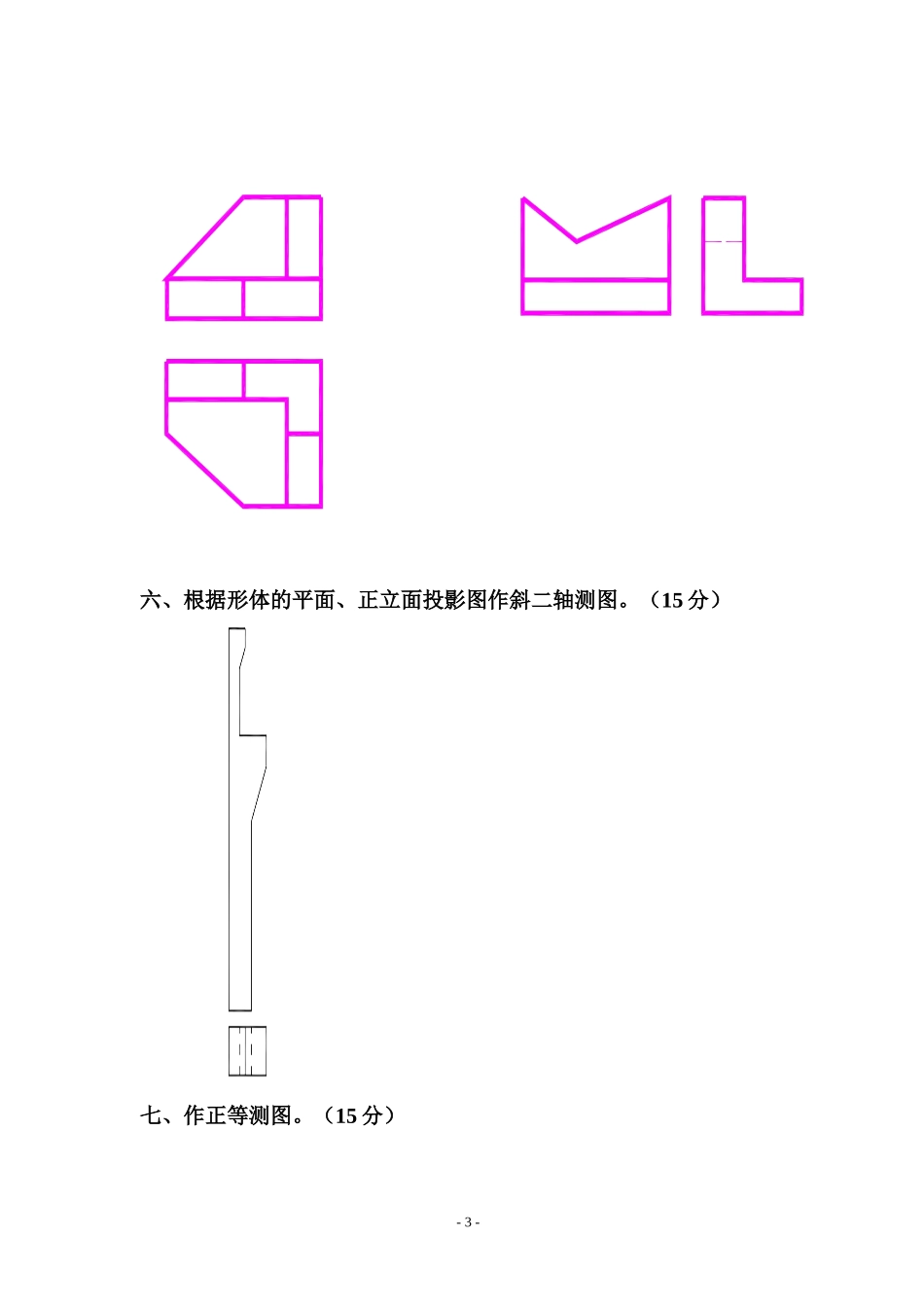

（10分）五、根据形体的两
