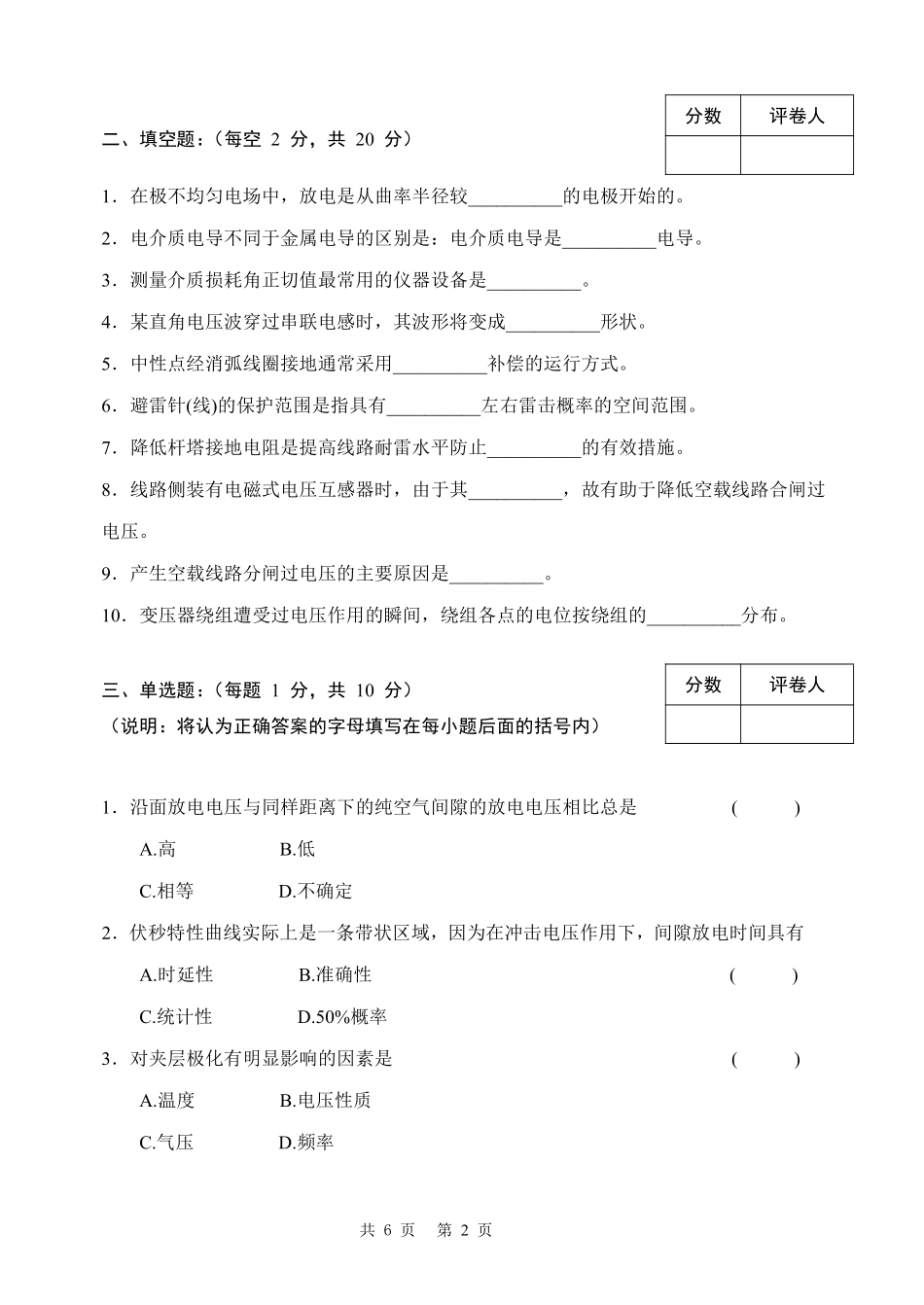

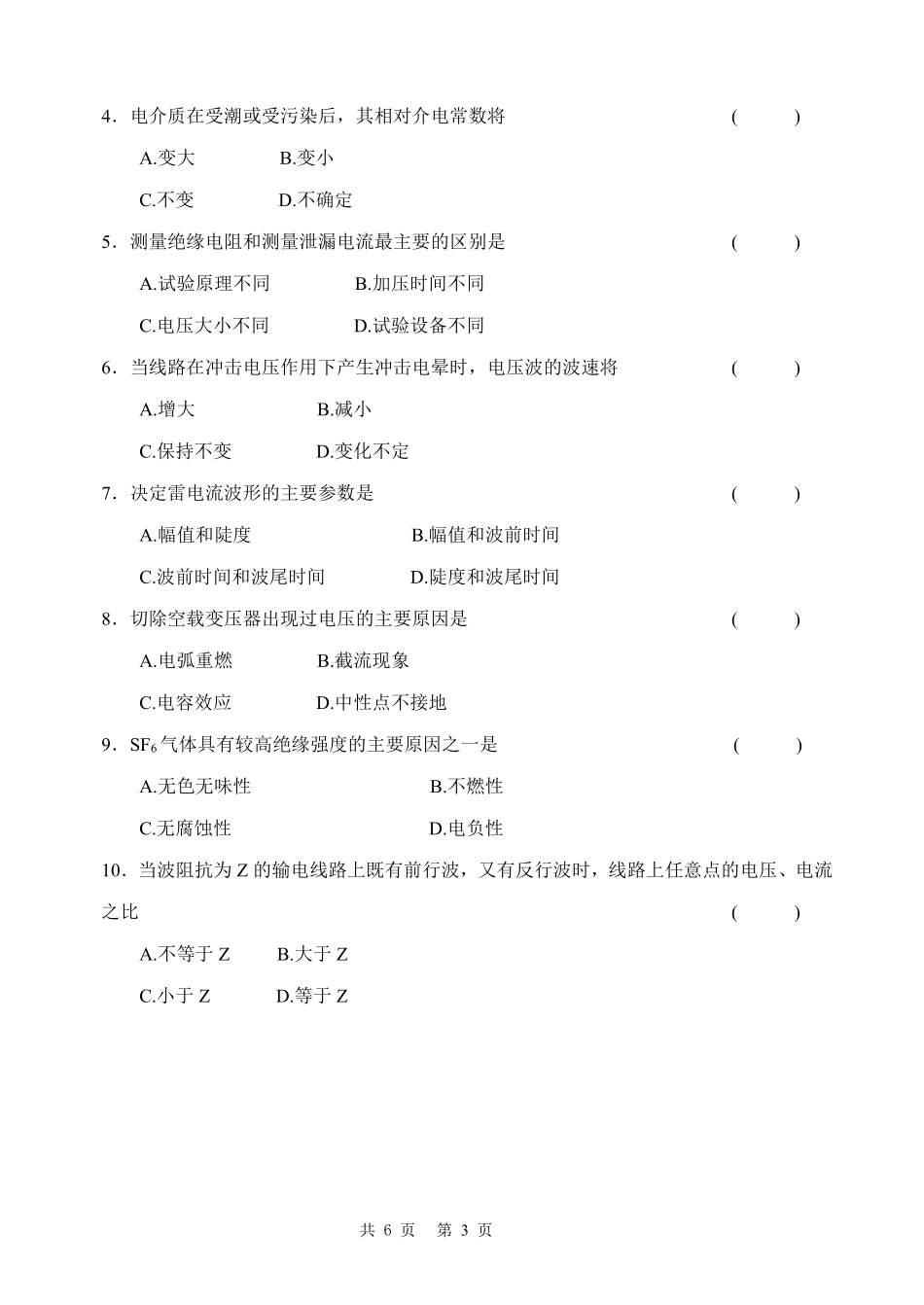

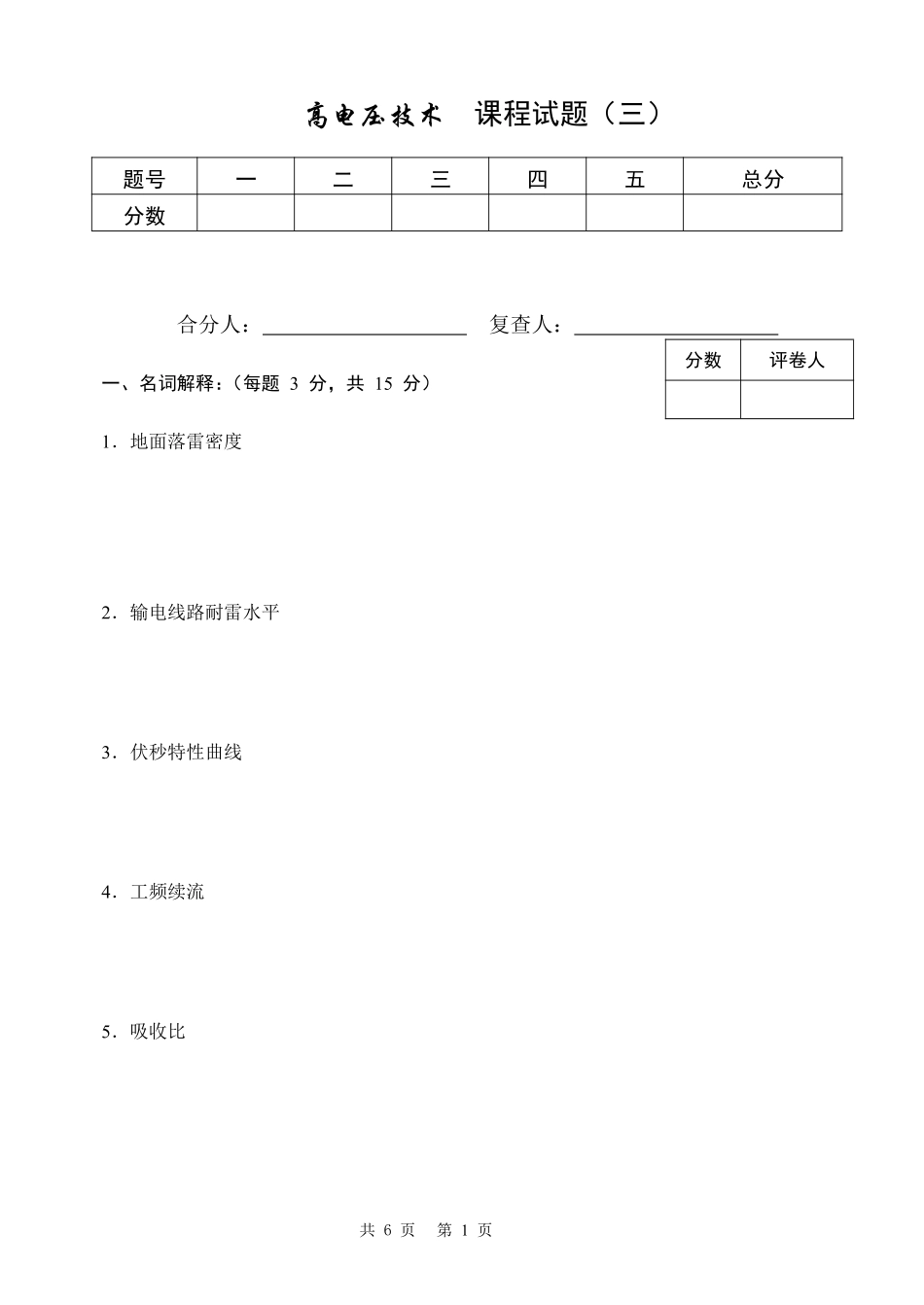

共6页第1页高电压技术课程试题（三）合分人：复查人：一、名词解释：（每题3分，共15分）分数评卷人1．地面落雷密度2．输电线路耐雷水平3．伏秒特性曲线4．工频续流5．吸收比题号一二三四五总分分数共6页第2页二、填空题：（每空2分，共20分）分数评卷人1．在极不均匀电场中，放电是从曲率半径较__________的电极开始的。2．电介质电导不同于金属电导的区别是：电介质电导是__________电导。3．测量介质损耗角正切值最常用的仪器设备是__________。4．某直角电压波穿过串联电感时，其波形将变成__________形状。5．中性点经消弧线圈接地通常采用__________补偿的运行方式。6．避雷针(线)的保护范围是指具有__________左右雷击概率的空间范围。7．降低杆塔接地电阻是提高线路耐雷水平防止__________的有效措施。8．线路侧装有电磁式电压互感器时，由于其__________，故有助于降低空载线路合闸过电压。9．产生空载线路分闸过电压的主要原因是__________。10．变压器绕组遭受过电压作用的瞬间，绕组各点的电位按绕组的__________分布。三、单选题：（每题1分，共10分）（说明：将认为正确答案的字母填写在每小题后面的括号内）分数评卷人1．沿面放电电压与同样距离下的纯空气间隙的放电电压相比总是()A.高B.低C.相等D.不确定2．伏秒特性曲线实际上是一条带状区域，因为在冲击电压作用下，间隙放电时间具有A.时延性B.准确性()C.统计性D.50%概率3．对夹层极化有明显影响的因素是()A.温度B.电压性质C.气压D.频率共6页第3页4．电介质在受潮或受污染后，其相对介电常数将()A.变大B.变小C.不变D.不确定5．测量绝缘电阻和测量泄漏电流最主要的区别是()A.试验原理不同B.加压时间不同C.电压大小不同D.试验设备不同6．当线路在冲击电压作用下产生冲击电晕时，电压波的波速将()A.增大B.减小C.保持不变D.变化不定7．决定雷电流波形的主要参数是()A.幅值和陡度B.幅值和波前时间C.波前时间和波尾时间D.陡度和波尾时间8．切除空载变压器出现过电压的主要原因是()A.电弧重燃B.截流现象C.电容效应D.中性点不接地9．SF6气体具有较高绝缘强度的主要原因之一是()A.无色无味性B.不燃性C.无腐蚀性D.电负性10．当波阻抗为Z的输电线路上既有前行波，又有反行波时，线路上任意点的电压、电流之比()A.不等于ZB.大于ZC.小于ZD.等于Z共6页第4页四、简答题：（每题5分，共35分）分数评卷人1．如图为工频高电压试验的基本接线图，试说明下列元件或设备的名称及作用。(1)T2(2)r(3)R(4)F(5)Cx2．如图带并联电阻的断路器，主副触头分别为S1、S2，试说明：(1)并联电阻的作用；(2)在分断线路时，主副触头的动作顺序。3．保护设备与被保护设备的伏秒特性应如何配合?为什么?共6页第5页4．限制雷电破坏作用的基本措施是什么?它们各起什么保护作用?5．提高气体介质击穿电压的途径是什么？6．简述变电所的进线段保护作用。7．电力系统中常见的操作过电压有哪几种形式？五、计算题：（每题分数见题后，共20分）分数评卷人1．某变电所高压母线上有一条波阻抗为Z1=500欧的架空线路和一条波阻抗为Z2=50欧的电缆线路，如图所示。当幅值为U0=100kV的直角电压波从架空线路侵入变电所时，母线上的避雷器动作，设避雷器的工作电阻为R=80欧，试：求母线上的过电压幅值大小。（5分）共6页第6页2．某台电力变压器需进行72kV的工频耐压试验，tgδ试验时测得其等值电容Cx=4200pF。现有数台容量不同的100/0.4(kV)的工频试验变压器，应选择一台额定容量为多少的试验变压器才能满足试验的要求?（5分）3．某圆油罐直径为10m，高度为10m。若采用单根避雷器保护，且要求避雷针与罐距离不得少于5m，试计算该避雷针的高度。（10分）
