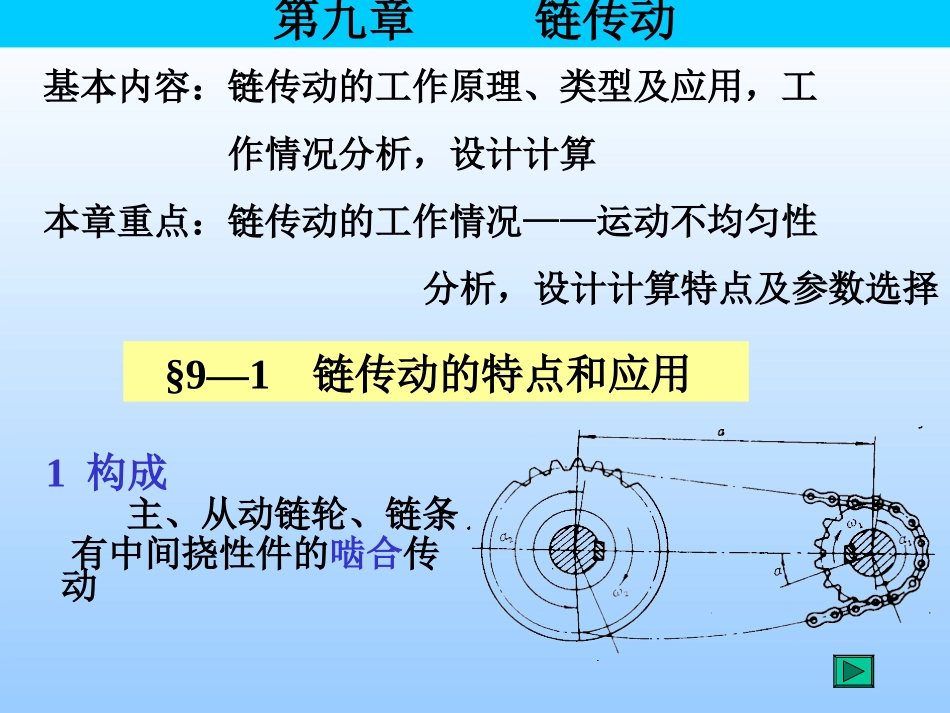

第九章链传动1构成主、从动链轮、链条有中间挠性件的啮合传动§9—1链传动的特点和应用基本内容：链传动的工作原理、类型及应用，工作情况分析，设计计算本章重点：链传动的工作情况——运动不均匀性分析，设计计算特点及参数选择2链传动的特点优点：大中心距(amax＝8m)传动工作可靠（啮合传动）平均传动比恒定i=z2／z1效率η较高（η＝0.98）压轴力Fp小于带传动的结构紧凑(与带传动比较)缺点：运动不均匀引起(Z小、p大→不均匀↑)瞬时传动比不恒定传动平稳性差（冲击、振动大，噪音高→动载荷→不宜高速传动）3类型：传动链常用于一般机械传动起重链用于起重机械牵引链用于运输§9—2传动链的结构特点结构：内链板与套筒、外链板与销过盈联结，销与套筒、套筒与滚子间隙联结链板形状的特点→等强度参数：节距p—相邻两销轴中心之距离(表9—1)链长—链节数滚子链标记：一滚子链（直接联接）偶数（用链节头联接）奇数Lp链号排数整链链节数标准编号如：12A—1×90GB1243.1—83其p=19.05链号与节距的关系：16425链号p结构：链板导板—防侧向窜动铰链结构圆销式轴瓦式（表9—2）滚柱式（较好）二齿形链（无声链）壹链轮的基本参数及主要尺寸：分度圆直径：d=p／（sin180°／z）表9—3二齿形:(1)端面齿形三圆弧一直线（不画）(2)轴面齿形（零件图上要画）三材料：低碳钢(渗碳淬火);中碳钢(表面淬火)铸钢；夹布胶木（平稳、噪音小)表9—7四结构：大直径采用组合式，可更换且节约材料§9—3滚子链链轮的结构和材料
