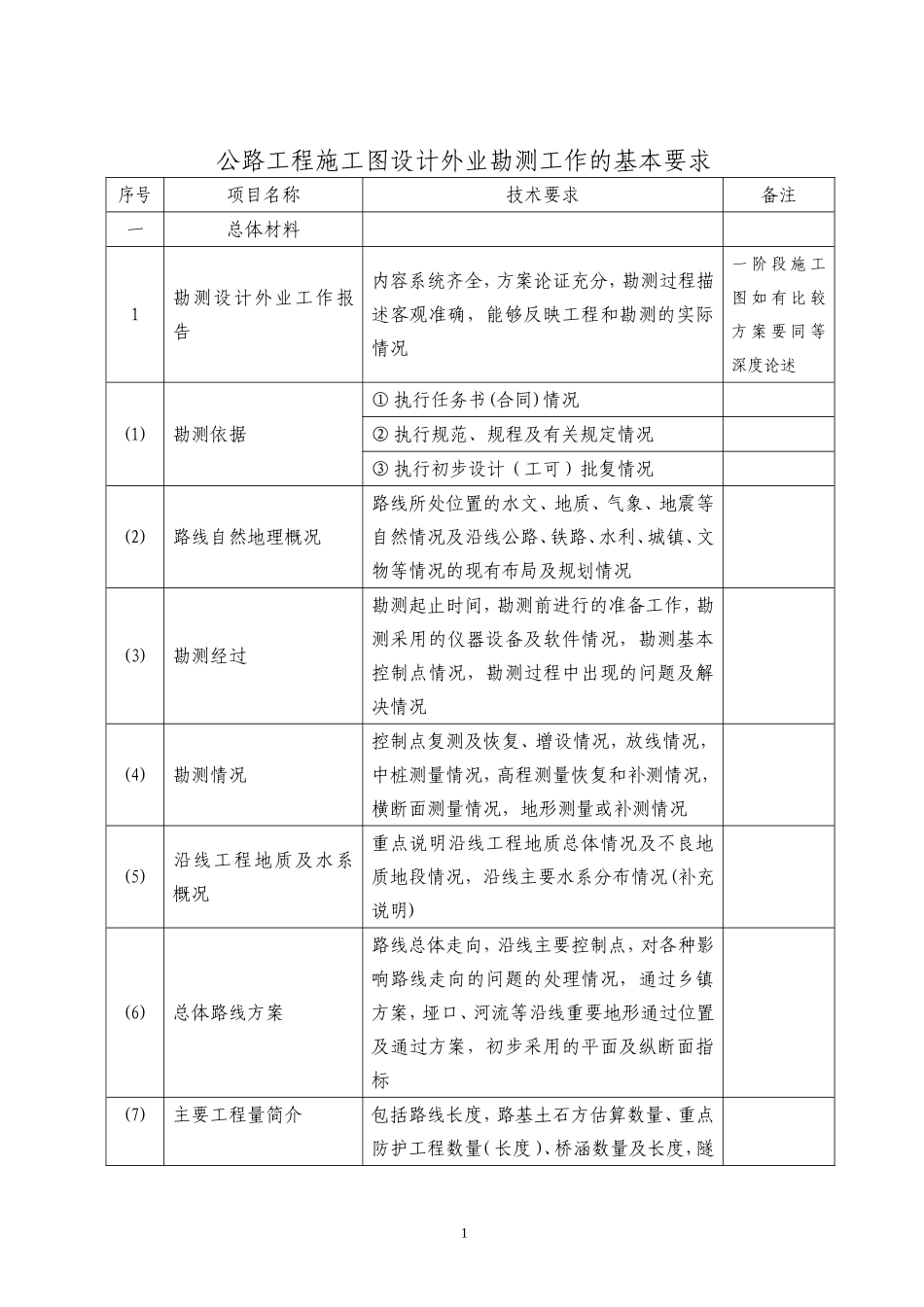

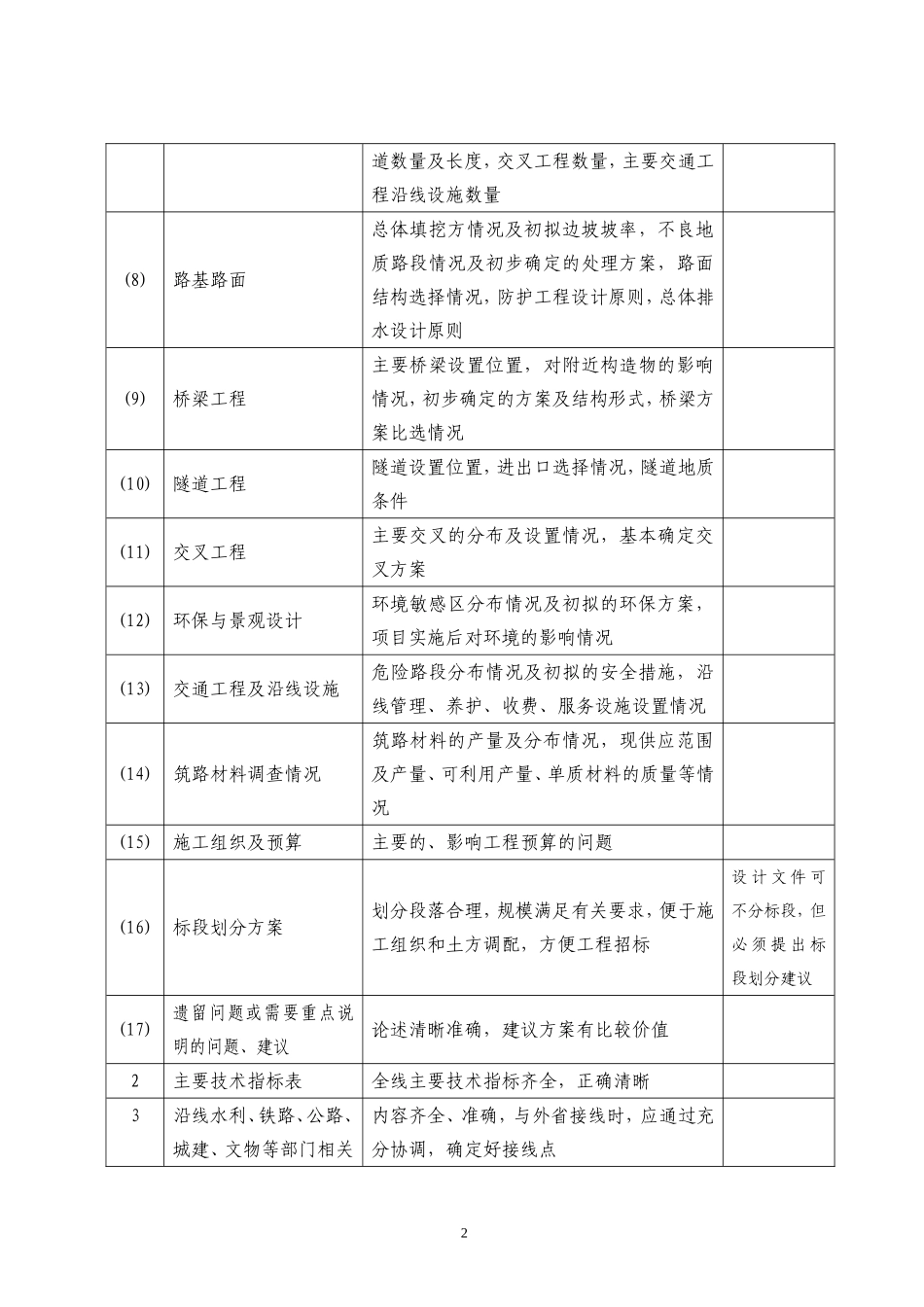

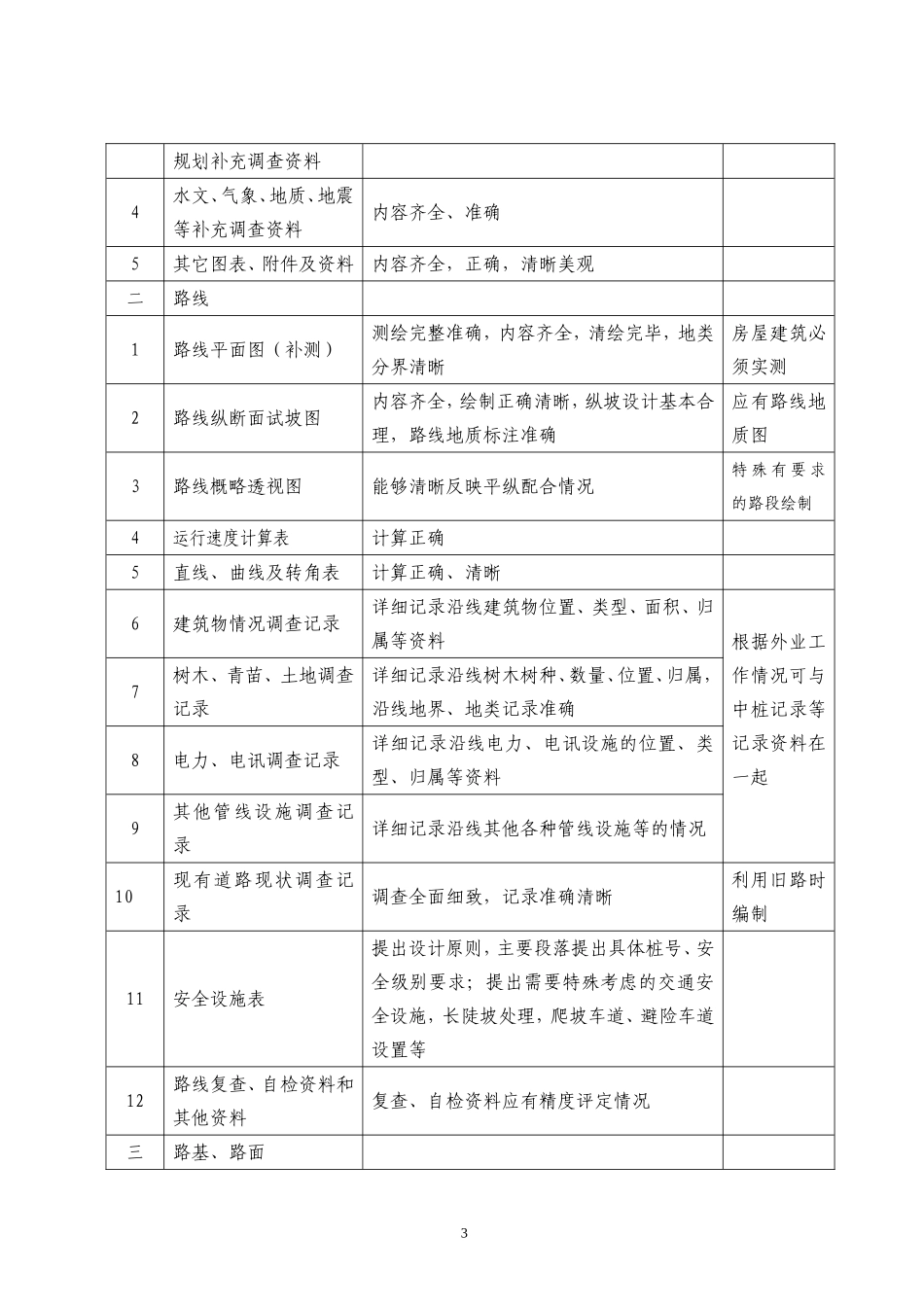

公路工程施工图设计外业勘测工作的基本要求序号项目名称技术要求备注一总体材料1勘测设计外业工作报告内容系统齐全，方案论证充分，勘测过程描述客观准确，能够反映工程和勘测的实际情况一阶段施工图如有比较方案要同等深度论述(1)勘测依据①执行任务书(合同)情况②执行规范、规程及有关规定情况③执行初步设计（工可）批复情况(2)路线自然地理概况路线所处位置的水文、地质、气象、地震等自然情况及沿线公路、铁路、水利、城镇、文物等情况的现有布局及规划情况(3)勘测经过勘测起止时间，勘测前进行的准备工作，勘测采用的仪器设备及软件情况，勘测基本控制点情况，勘测过程中出现的问题及解决情况(4)勘测情况控制点复测及恢复、增设情况，放线情况，中桩测量情况，高程测量恢复和补测情况，横断面测量情况，地形测量或补测情况(5)沿线工程地质及水系概况重点说明沿线工程地质总体情况及不良地质地段情况，沿线主要水系分布情况(补充说明)(6)总体路线方案路线总体走向，沿线主要控制点，对各种影响路线走向的问题的处理情况，通过乡镇方案，垭口、河流等沿线重要地形通过位置及通过方案，初步采用的平面及纵断面指标(7)主要工程量简介包括路线长度，路基土石方估算数量、重点防护工程数量（长度）、桥涵数量及长度，隧1道数量及长度，交叉工程数量，主要交通工程沿线设施数量(8)路基路面总体填挖方情况及初拟边坡坡率，不良地质路段情况及初步确定的处理方案，路面结构选择情况，防护工程设计原则，总体排水设计原则(9)桥梁工程主要桥梁设置位置，对附近构造物的影响情况，初步确定的方案及结构形式，桥梁方案比选情况(10)隧道工程隧道设置位置，进出口选择情况，隧道地质条件(11)交叉工程主要交叉的分布及设置情况，基本确定交叉方案(12)环保与景观设计环境敏感区分布情况及初拟的环保方案，项目实施后对环境的影响情况(13)交通工程及沿线设施危险路段分布情况及初拟的安全措施，沿线管理、养护、收费、服务设施设置情况(14)筑路材料调查情况筑路材料的产量及分布情况，现供应范围及产量、可利用产量、单质材料的质量等情况(15)施工组织及预算主要的、影响工程预算的问题(16)标段划分方案划分段落合理，规模满足有关要求，便于施工组织和土方调配，方便工程招标设计文件可不分标段，但必须提出标段划分建议(17)遗留问题或需要重点说明的问题、建议论述清晰准确，建议方案有比较价值2主要技术指标表全线主要技术指标齐全，正确清晰3沿线水利、铁路、公路、城建、文物等部门相关内容齐全、准确，与外省接线时，应通过充分协调，确定好接线点2规划补充调查资料4水文、气象、地质、地震等补充调查资料内容齐全、准确5其它图表、附件及资料内容齐全，正确，清晰美观二路线1路线平面图（补测）测绘完整准确，内容齐全，清绘完毕，地类分界清晰房屋建筑必须实测2路线纵断面试坡图内容齐全，绘制正确清晰，纵坡设计基本合理，路线地质标注准确应有路线地质图3路线概略透视图能够清晰反映平纵配合情况特殊有要求的路段绘制4运行速度计算表计算正确5直线、曲线及转角表计算正确、清晰6建筑物情况调查记录详细记录沿线建筑物位置、类型、面积、归属等资料根据外业工作情况可与中桩记录等记录资料在一起7树木、青苗、土地调查记录详细记录沿线树木树种、数量、位置、归属，沿线地界、地类记录准确8电力、电讯调查记录详细记录沿线电力、电讯设施的位置、类型、归属等资料9其他管线设施调查记录详细记录沿线其他各种管线设施等的情况10现有道路现状调查记录调查全面细致，记录准确清晰利用旧路时编制11安全设施表提出设计原则，主要段落提出具体桩号、安全级别要求；提出需要特殊考虑的交通安全设施，长陡坡处理，爬坡车道、避险车道设置等12路线复查、自检资料和其他资料复查、自检资料应有精度评定情况三路基、路面31路基标准横断面图图纸清晰，符合相关规范要求2路基典型横断面图断面类型齐全，设计合理，图纸清晰3特殊路基设计方案图类型齐全，设计经济合理，内容完备，图纸清晰，4不良地质地段表段落齐全，地质情况描述清晰5路基土石方数量表计算基本准确6取土场、弃土场调查记录及一览表...
