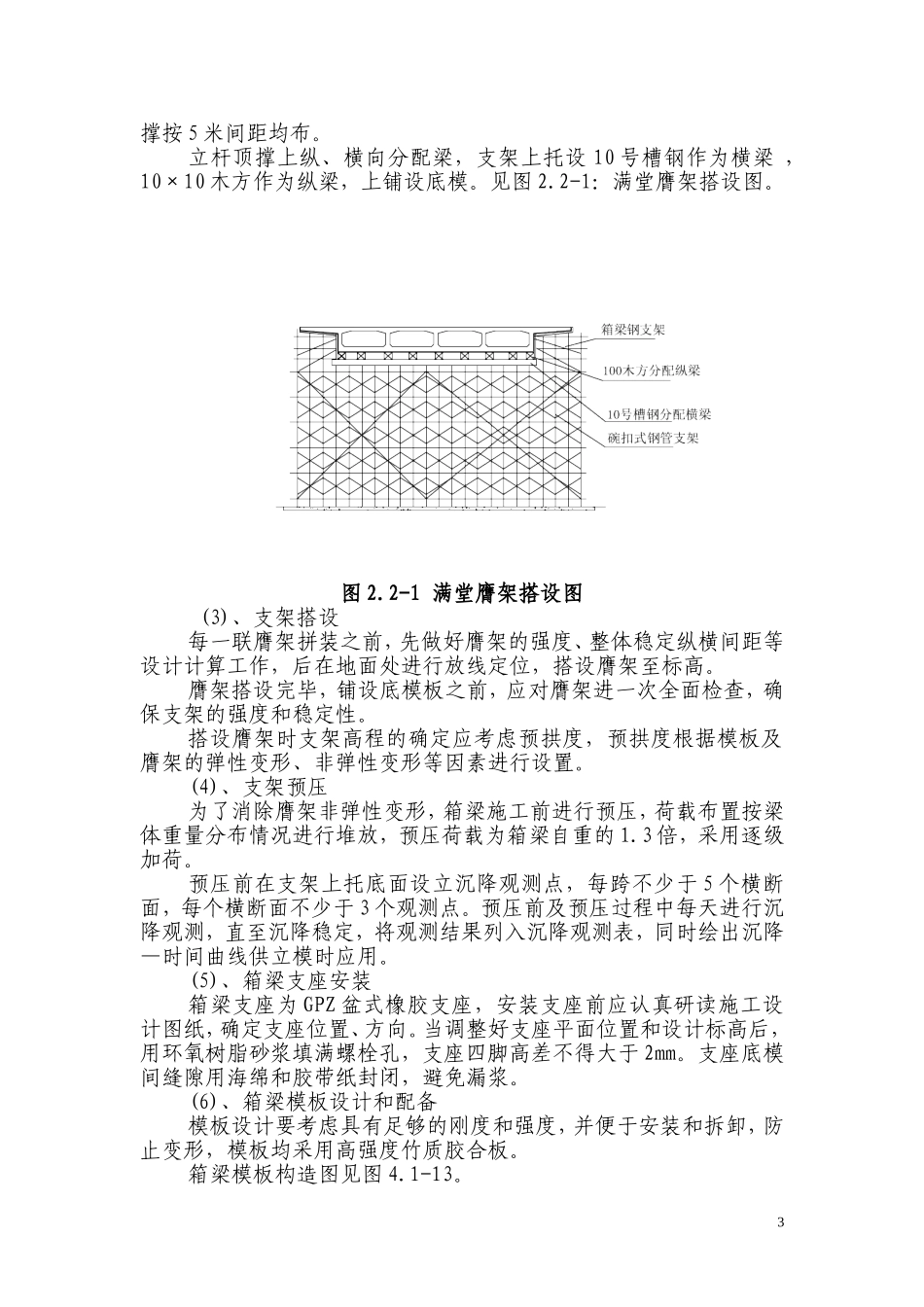

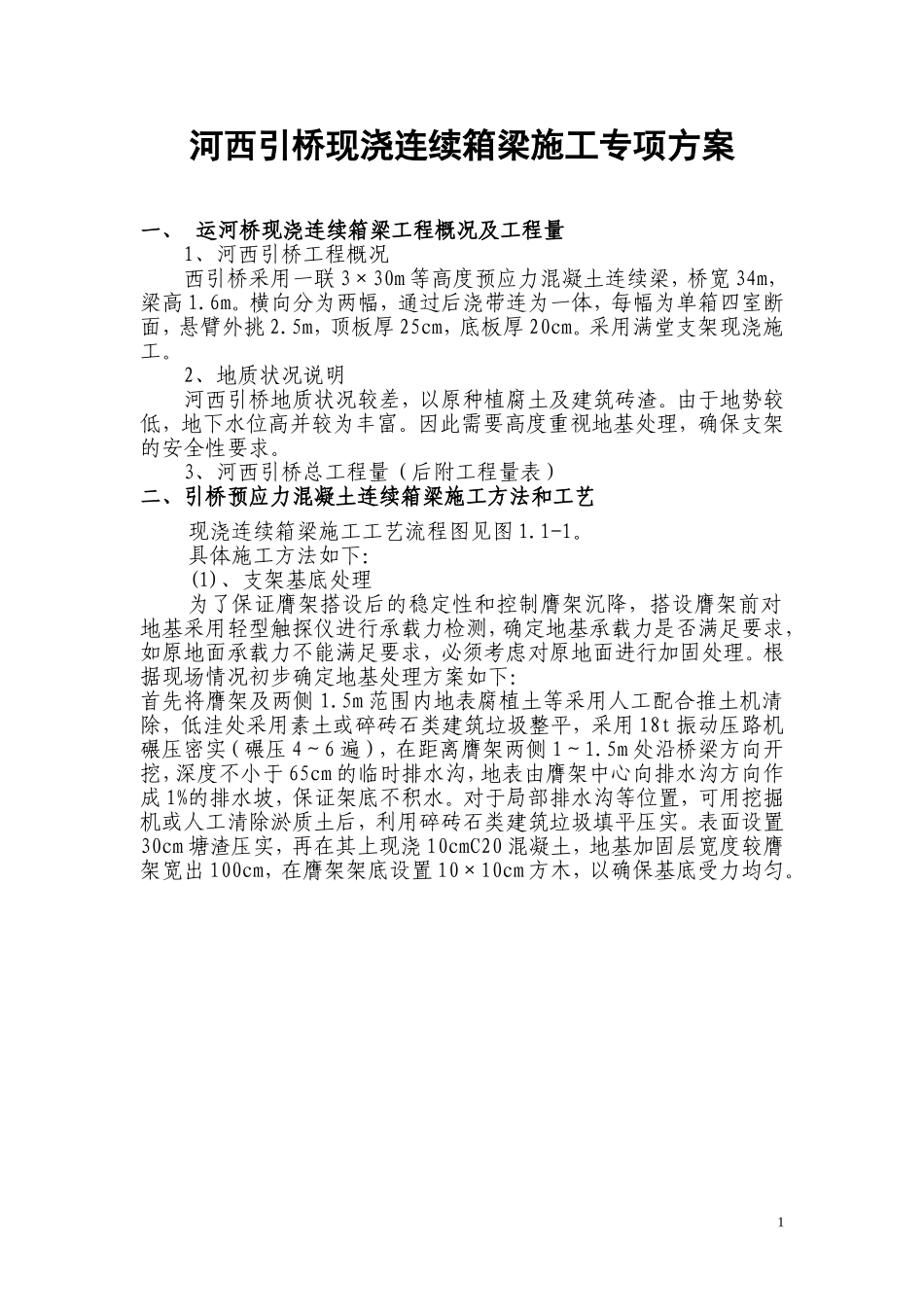

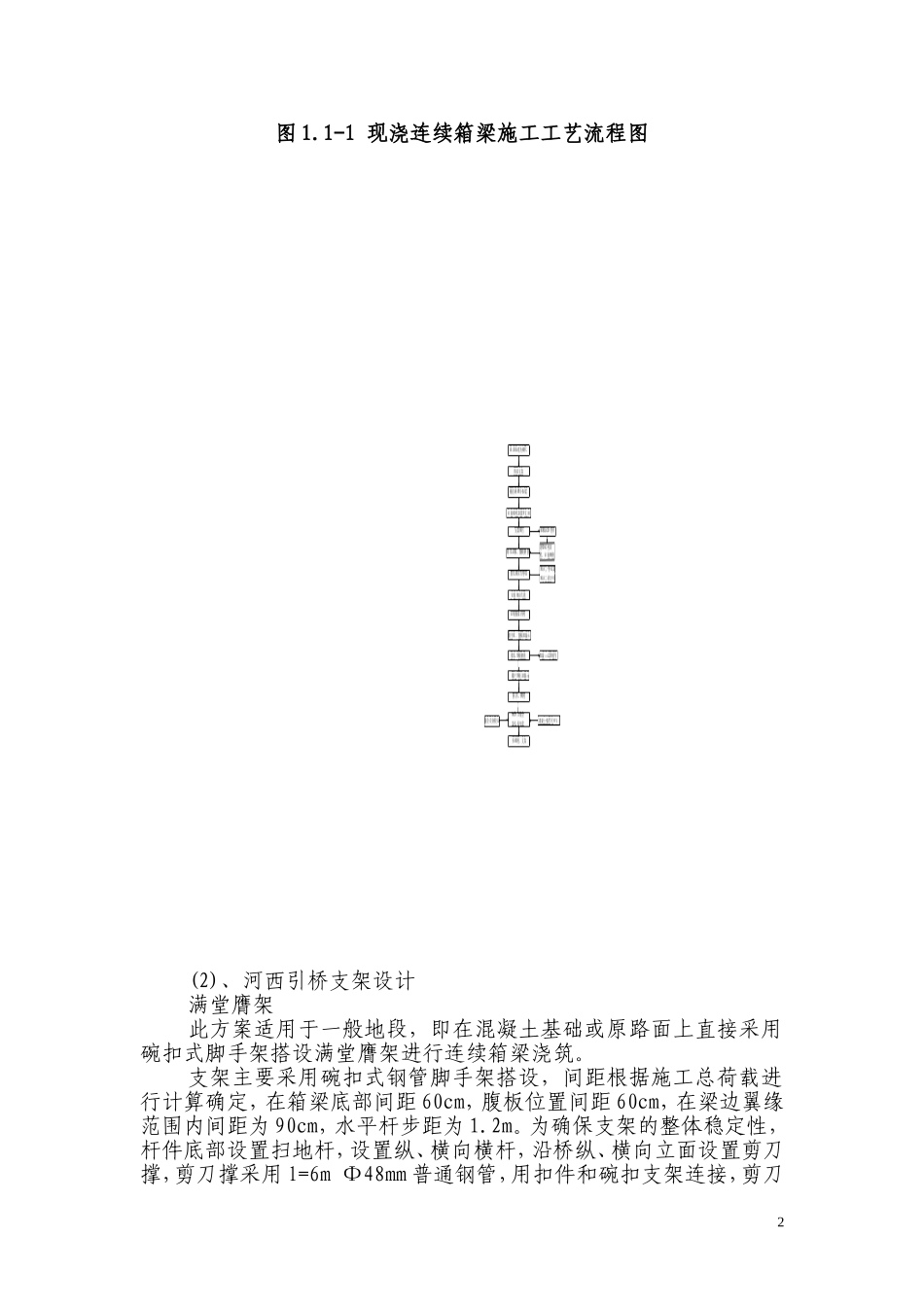

河西引桥现浇连续箱梁施工专项方案一、运河桥现浇连续箱梁工程概况及工程量1、河西引桥工程概况西引桥采用一联3×30m等高度预应力混凝土连续梁，桥宽34m，梁高1.6m。横向分为两幅，通过后浇带连为一体，每幅为单箱四室断面，悬臂外挑2.5m，顶板厚25cm，底板厚20cm。采用满堂支架现浇施工。2、地质状况说明河西引桥地质状况较差，以原种植腐土及建筑砖渣。由于地势较低，地下水位高并较为丰富。因此需要高度重视地基处理，确保支架的安全性要求。3、河西引桥总工程量（后附工程量表）二、引桥预应力混凝土连续箱梁施工方法和工艺现浇连续箱梁施工工艺流程图见图1.1-1。具体施工方法如下：(1)、支架基底处理为了保证膺架搭设后的稳定性和控制膺架沉降，搭设膺架前对地基采用轻型触探仪进行承载力检测，确定地基承载力是否满足要求，如原地面承载力不能满足要求，必须考虑对原地面进行加固处理。根据现场情况初步确定地基处理方案如下：首先将膺架及两侧1.5m范围内地表腐植土等采用人工配合推土机清除，低洼处采用素土或碎砖石类建筑垃圾整平，采用18t振动压路机碾压密实（碾压4～6遍），在距离膺架两侧1～1.5m处沿桥梁方向开挖，深度不小于65cm的临时排水沟，地表由膺架中心向排水沟方向作成1%的排水坡，保证架底不积水。对于局部排水沟等位置，可用挖掘机或人工清除淤质土后，利用碎砖石类建筑垃圾填平压实。表面设置30cm塘渣压实，再在其上现浇10cmC20混凝土，地基加固层宽度较膺架宽出100cm，在膺架架底设置10×10cm方木，以确保基底受力均匀。1图1.1-1现浇连续箱梁施工工艺流程图(2)、河西引桥支架设计满堂膺架此方案适用于一般地段，即在混凝土基础或原路面上直接采用碗扣式脚手架搭设满堂膺架进行连续箱梁浇筑。支架主要采用碗扣式钢管脚手架搭设，间距根据施工总荷载进行计算确定，在箱梁底部间距60cm，腹板位置间距60cm，在梁边翼缘范围内间距为90cm，水平杆步距为1.2m。为确保支架的整体稳定性，杆件底部设置扫地杆，设置纵、横向横杆，沿桥纵、横向立面设置剪刀撑，剪刀撑采用l=6mΦ48mm普通钢管，用扣件和碗扣支架连接，剪刀2撑按5米间距均布。立杆顶撑上纵、横向分配梁，支架上托设10号槽钢作为横梁，10×10木方作为纵梁，上铺设底模。见图2.2-1：满堂膺架搭设图。图2.2-1满堂膺架搭设图(3)、支架搭设每一联膺架拼装之前，先做好膺架的强度、整体稳定纵横间距等设计计算工作，后在地面处进行放线定位，搭设膺架至标高。膺架搭设完毕，铺设底模板之前，应对膺架进一次全面检查，确保支架的强度和稳定性。搭设膺架时支架高程的确定应考虑预拱度，预拱度根据模板及膺架的弹性变形、非弹性变形等因素进行设置。(4)、支架预压为了消除膺架非弹性变形，箱梁施工前进行预压，荷载布置按梁体重量分布情况进行堆放，预压荷载为箱梁自重的1.3倍，采用逐级加荷。预压前在支架上托底面设立沉降观测点，每跨不少于5个横断面，每个横断面不少于3个观测点。预压前及预压过程中每天进行沉降观测，直至沉降稳定，将观测结果列入沉降观测表，同时绘出沉降—时间曲线供立模时应用。(5)、箱梁支座安装箱梁支座为GPZ盆式橡胶支座，安装支座前应认真研读施工设计图纸，确定支座位置、方向。当调整好支座平面位置和设计标高后，用环氧树脂砂浆填满螺栓孔，支座四脚高差不得大于2mm。支座底模间缝隙用海绵和胶带纸封闭，避免漏浆。(6)、箱梁模板设计和配备模板设计要考虑具有足够的刚度和强度，并便于安装和拆卸，防止变形，模板均采用高强度竹质胶合板。箱梁模板构造图见图4.1-13。3图2.6-1箱梁模板构造图底模：底模采用16mm厚竹胶板制作，固定在膺架顶部设置的方木纵梁上。侧模：侧模由钢管支架、高强度竹质胶合板组成，钢管支架利用现有满堂支架上搭形成，在满堂支架位置采用两道Φ48普通钢管斜向支撑，以加强侧模，面板为δ=16mm竹质胶合板。侧模横向分配梁采用80木方，60cm均布。内模：内模采用2cm木板做面板，采用50×50mm方木做竖肋并形成横向环形骨架，纵向加劲肋全部采用Φ48普通钢管，在横向环形骨架采用8#铁丝将方木和钢管连接成整体，并用短钢管连接纵向加劲肋支承内模，确保箱梁的结...
