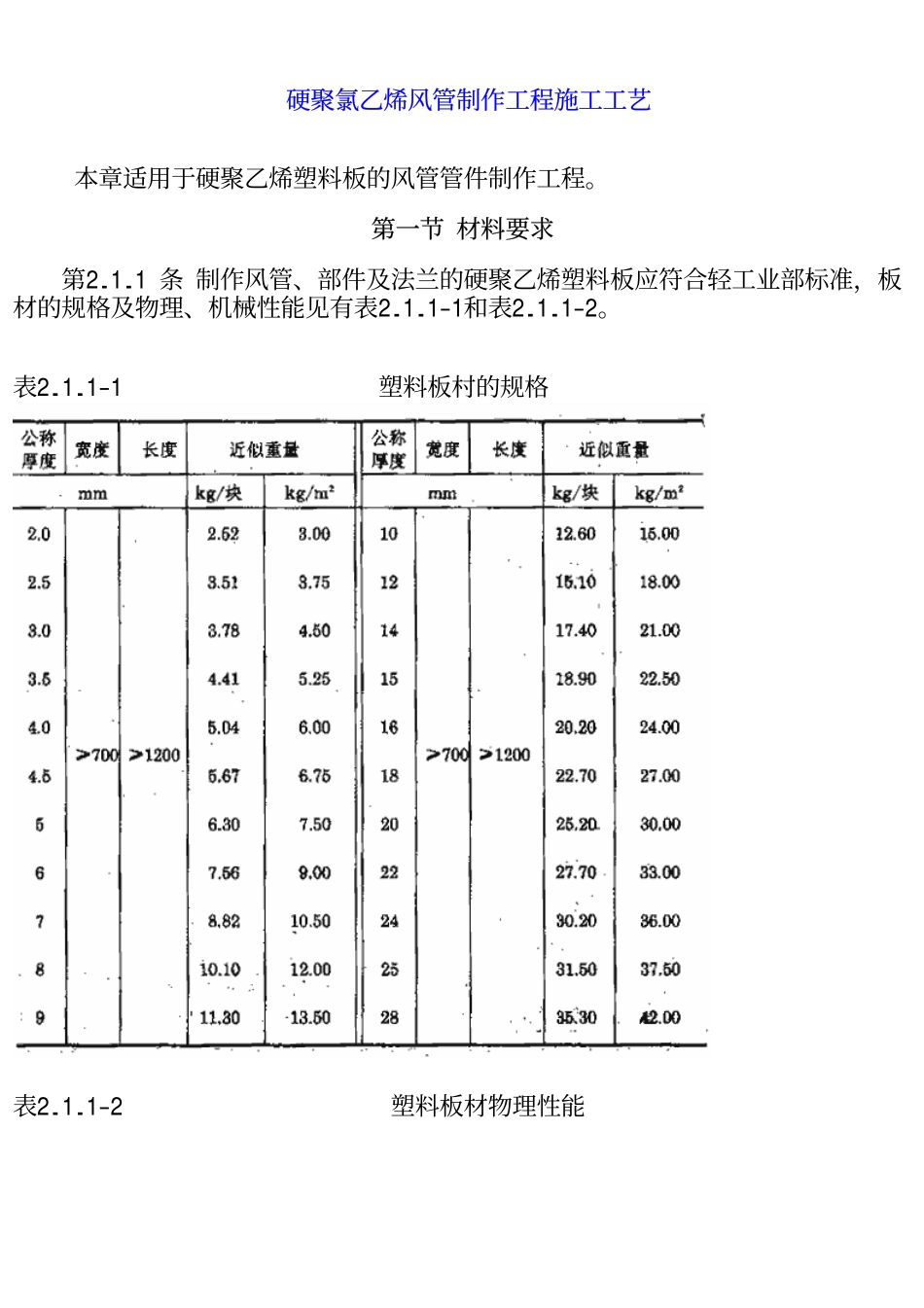

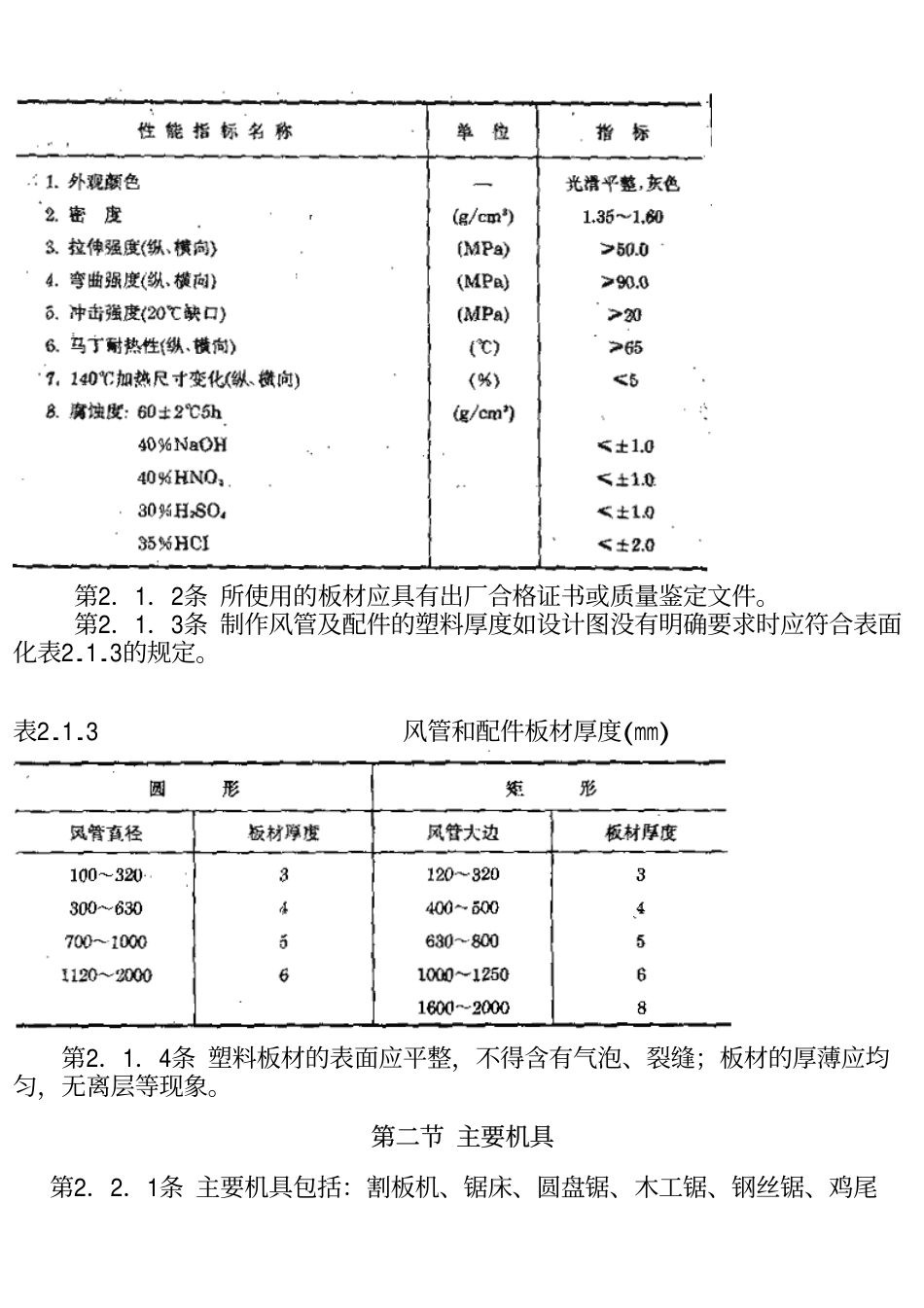

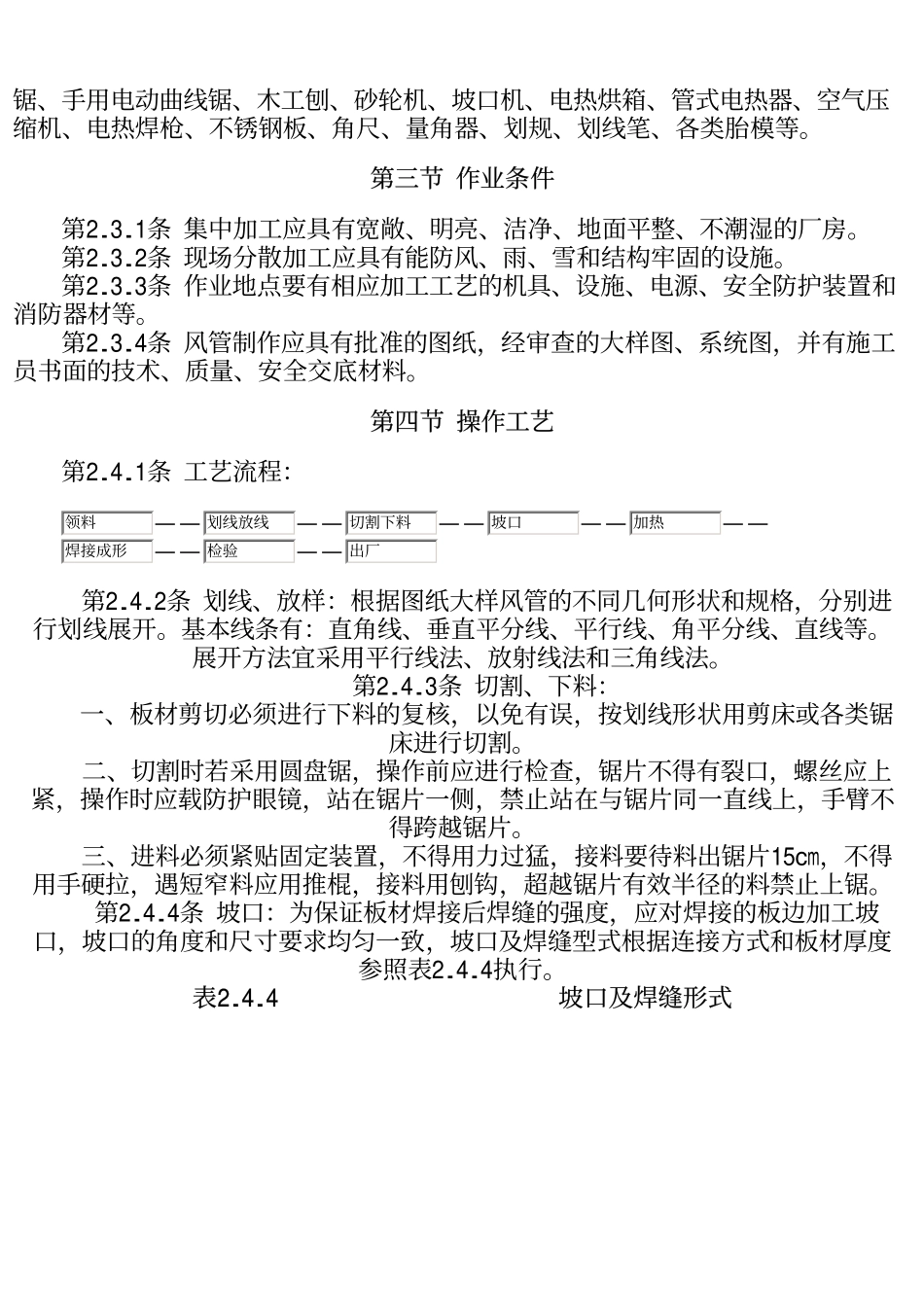

筑龙网www.zhulong.com硬聚氯乙烯风管制作工程施工工艺本章适用于硬聚乙烯塑料板的风管管件制作工程。第一节材料要求第2.1.1条制作风管、部件及法兰的硬聚乙烯塑料板应符合轻工业部标准，板材的规格及物理、机械性能见有表2.1.1-1和表2.1.1-2。表2.1.1-1塑料板村的规格表2.1.1-2塑料板材物理性能筑龙网www.zhulong.com第2．1．2条所使用的板材应具有出厂合格证书或质量鉴定文件。第2．1．3条制作风管及配件的塑料厚度如设计图没有明确要求时应符合表面化表2.1.3的规定。表2.1.3风管和配件板材厚度(mm)第2．1．4条塑料板材的表面应平整，不得含有气泡、裂缝；板材的厚薄应均匀，无离层等现象。第二节主要机具第2．2．1条主要机具包括：割板机、锯床、圆盘锯、木工锯、钢丝锯、鸡尾筑龙网www.zhulong.com锯、手用电动曲线锯、木工刨、砂轮机、坡口机、电热烘箱、管式电热器、空气压缩机、电热焊枪、不锈钢板、角尺、量角器、划规、划线笔、各类胎模等。第三节作业条件第2.3.1条集中加工应具有宽敞、明亮、洁净、地面平整、不潮湿的厂房。第2.3.2条现场分散加工应具有能防风、雨、雪和结构牢固的设施。第2.3.3条作业地点要有相应加工工艺的机具、设施、电源、安全防护装置和消防器材等。第2.3.4条风管制作应具有批准的图纸，经审查的大样图、系统图，并有施工员书面的技术、质量、安全交底材料。第四节操作工艺第2.4.1条工艺流程：——————————————第2.4.2条划线、放样：根据图纸大样风管的不同几何形状和规格，分别进行划线展开。基本线条有：直角线、垂直平分线、平行线、角平分线、直线等。展开方法宜采用平行线法、放射线法和三角线法。第2.4.3条切割、下料：一、板材剪切必须进行下料的复核，以免有误，按划线形状用剪床或各类锯床进行切割。二、切割时若采用圆盘锯，操作前应进行检查，锯片不得有裂口，螺丝应上紧，操作时应载防护眼镜，站在锯片一侧，禁止站在与锯片同一直线上，手臂不得跨越锯片。三、进料必须紧贴固定装置，不得用力过猛，接料要待料出锯片15cm，不得用手硬拉，遇短窄料应用推棍，接料用刨钩，超越锯片有效半径的料禁止上锯。第2.4.4条坡口：为保证板材焊接后焊缝的强度，应对焊接的板边加工坡口，坡口的角度和尺寸要求均匀一致，坡口及焊缝型式根据连接方式和板材厚度参照表2.4.4执行。表2.4.4坡口及焊缝形式领料划线放线切割下料坡口加热焊接成形检验出厂筑龙网www.zhulong.com筑龙网www.zhulong.com第2.4.5条加热：一、塑料板加热可用电加热、蒸汽加热和热空气加热等方法。一般常用自制电烤箱加热，见图2.4.5-1。塑料板加热时间需按板厚决定，见表2.4.5。图2.4.5-1表2.4.5塑料板材加热时间二、制作矩形塑料风管、折角时，把划好折线的板材放在管式电加热器的两个筑龙网www.zhulong.com电热管之间（见图2.4.5-2），使折线处局部受热直到塑料变软，然后放在折边机上折成所需角度。图2.4.5-2三、制作圆形风管时，将塑料板放到烤箱内预热变软后取出，把它放在垫有帆布的木模或铁卷管上卷制（见图2.4.5-3）。木模外表应光滑，圆孤正确，比风管长10cm四、各种异形管件的加垫成形也应使用光滑木材或铁皮制成的胎膜煨制成形，胎膜可按整体的1/2或1/4制成，以节约材料（图2.4.5-4）。图2.4.5-3图2.4.5-4第2.4.6条焊接成型：一、矩形法兰制作：把四人开坡口的条形反放在平反上且地焊接，然后钻经全。二、圆型法兰制作：把在内圆侧开坡口的条形板放到烤箱内加热，取出后在圆形胎具上煨制压平，冷却后焊接和钻孔。塑料矩形法兰和圆形法兰制作的允许偏差和金属法兰相同。法兰的用料规格，螺栓孔数和孔径见表2.4.6-1和表2.4.6-2。表2.4.6-1硬聚氯乙烯板矩形法兰筑龙网www.zhulong.com筑龙网www.zhulong.com三、风管加固：为了增加风管的机械强度和刚度，应按表2.4.6-3的规定和图2.4.6对风管进行加固。图2.4.6表2.4.6-3塑料管加固圈规格尺寸（mm）第2.4.7条焊接工艺：一、硬聚氯乙烯塑料手工焊接所需机具及流程如图2.4.7-1所示。空压机力应保护在80～100kPa,焊枪空气消耗量一般为2～3m3。图2.4.7-1二、焊接时、焊条应垂直于焊缝平面（不得向后或向前倾斜），...
