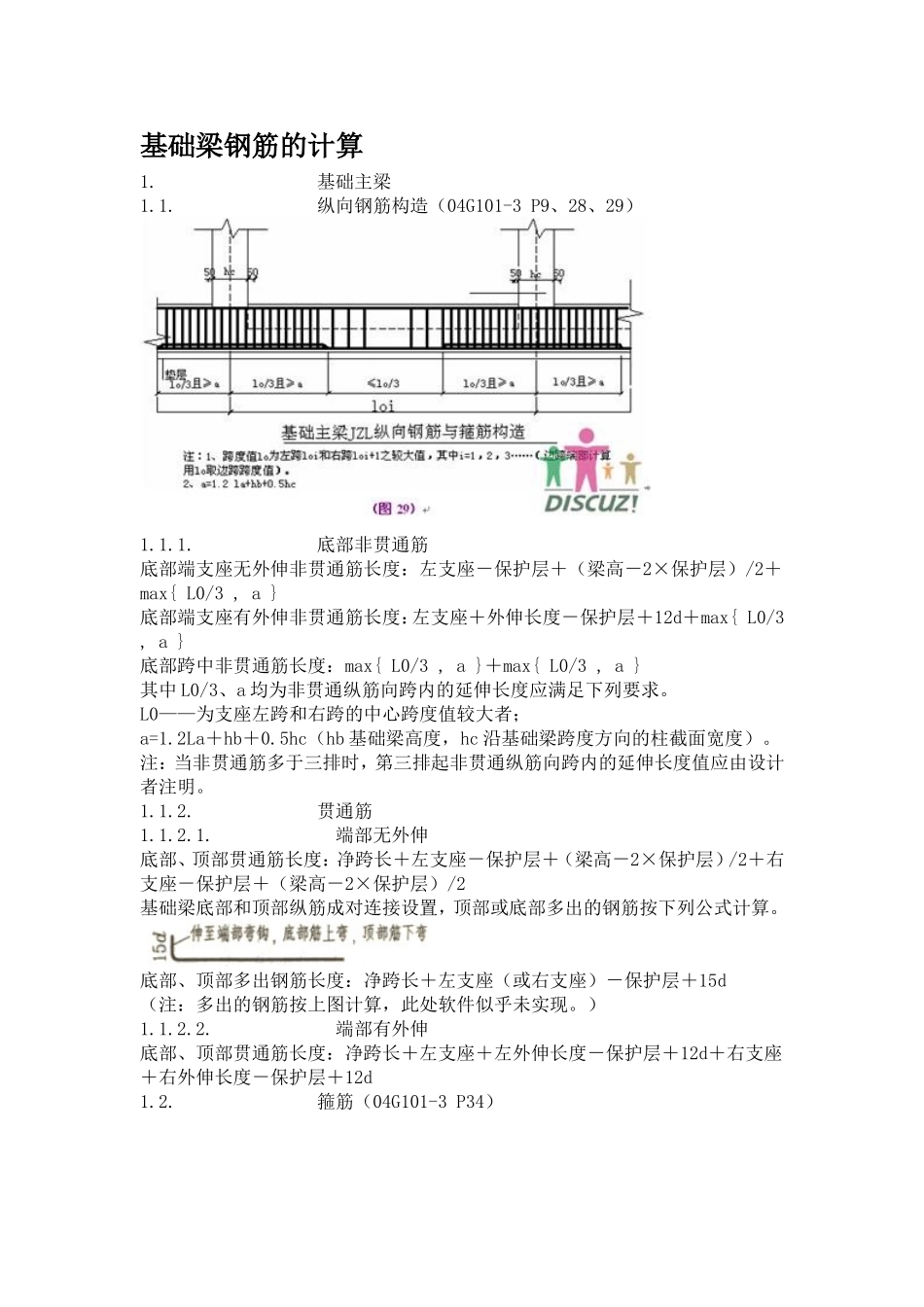

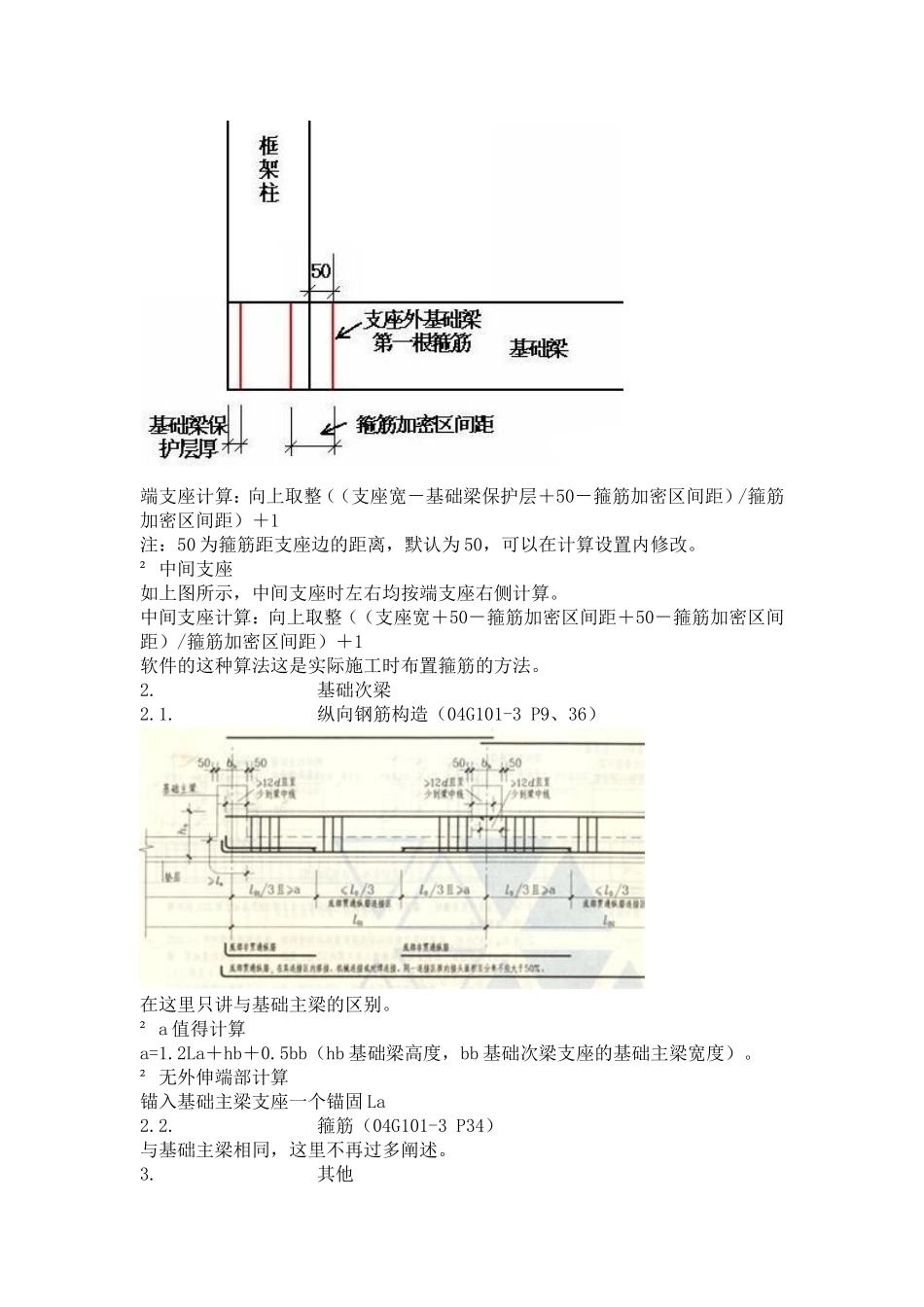

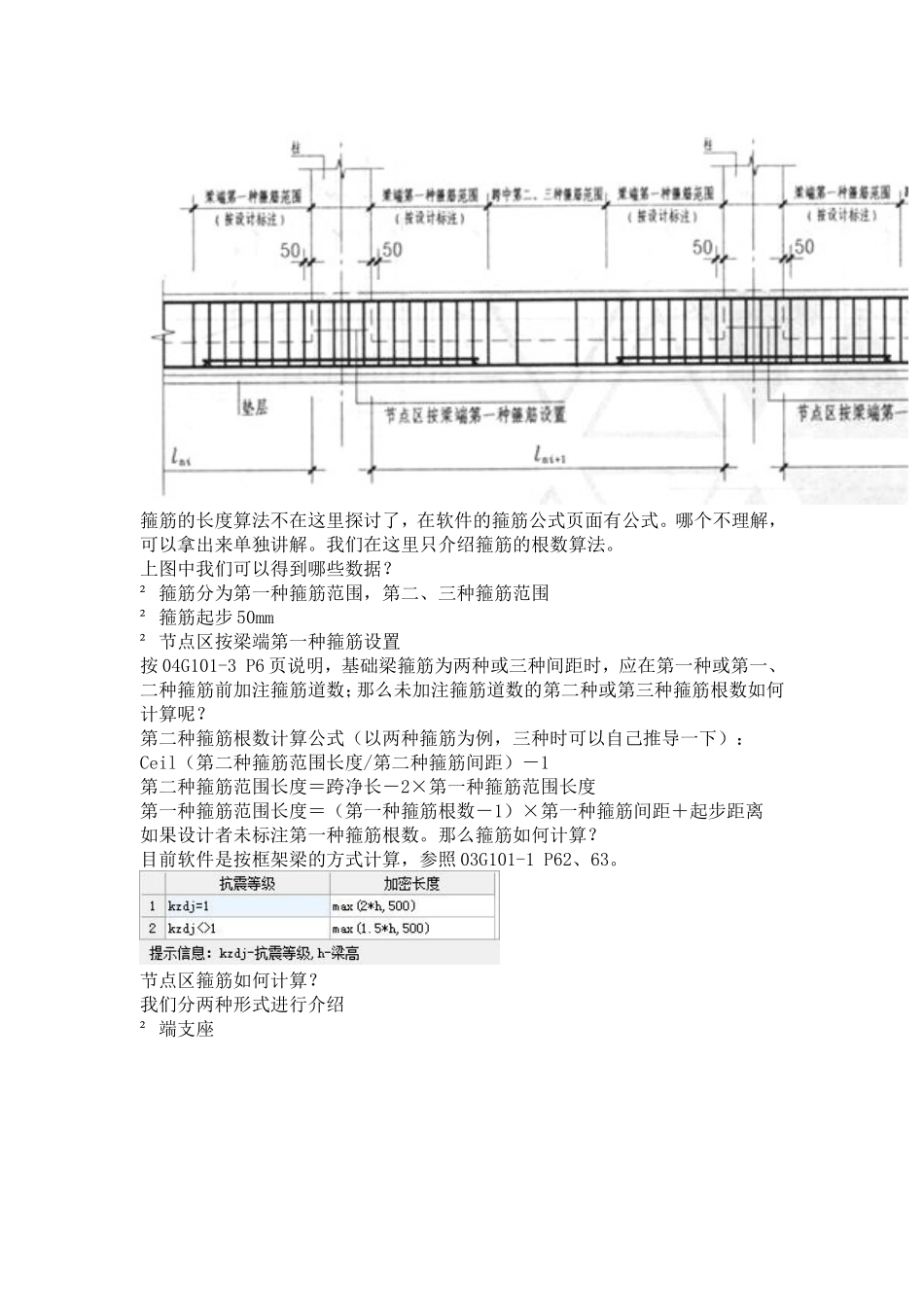

基础梁钢筋的计算1.基础主梁1.1.纵向钢筋构造（04G101-3P9、28、29）1.1.1.底部非贯通筋底部端支座无外伸非贯通筋长度：左支座－保护层＋（梁高－2×保护层）/2＋max{L0/3,a}底部端支座有外伸非贯通筋长度：左支座＋外伸长度－保护层＋12d＋max{L0/3,a}底部跨中非贯通筋长度：max{L0/3,a}＋max{L0/3,a}其中L0/3、a均为非贯通纵筋向跨内的延伸长度应满足下列要求。L0——为支座左跨和右跨的中心跨度值较大者；a=1.2La＋hb＋0.5hc（hb基础梁高度，hc沿基础梁跨度方向的柱截面宽度）。注：当非贯通筋多于三排时，第三排起非贯通纵筋向跨内的延伸长度值应由设计者注明。1.1.2.贯通筋1.1.2.1.端部无外伸底部、顶部贯通筋长度：净跨长＋左支座－保护层＋（梁高－2×保护层）/2＋右支座－保护层＋（梁高－2×保护层）/2基础梁底部和顶部纵筋成对连接设置，顶部或底部多出的钢筋按下列公式计算。底部、顶部多出钢筋长度：净跨长＋左支座（或右支座）－保护层＋15d（注：多出的钢筋按上图计算，此处软件似乎未实现。）1.1.2.2.端部有外伸底部、顶部贯通筋长度：净跨长＋左支座＋左外伸长度－保护层＋12d＋右支座＋右外伸长度－保护层＋12d1.2.箍筋（04G101-3P34）箍筋的长度算法不在这里探讨了，在软件的箍筋公式页面有公式。哪个不理解，可以拿出来单独讲解。我们在这里只介绍箍筋的根数算法。上图中我们可以得到哪些数据？²箍筋分为第一种箍筋范围，第二、三种箍筋范围²箍筋起步50mm²节点区按梁端第一种箍筋设置按04G101-3P6页说明，基础梁箍筋为两种或三种间距时，应在第一种或第一、二种箍筋前加注箍筋道数；那么未加注箍筋道数的第二种或第三种箍筋根数如何计算呢？第二种箍筋根数计算公式（以两种箍筋为例，三种时可以自己推导一下）：Ceil（第二种箍筋范围长度/第二种箍筋间距）－1第二种箍筋范围长度＝跨净长－2×第一种箍筋范围长度第一种箍筋范围长度＝（第一种箍筋根数－1）×第一种箍筋间距＋起步距离如果设计者未标注第一种箍筋根数。那么箍筋如何计算？目前软件是按框架梁的方式计算，参照03G101-1P62、63。节点区箍筋如何计算？我们分两种形式进行介绍²端支座端支座计算：向上取整（（支座宽－基础梁保护层＋50－箍筋加密区间距）/箍筋加密区间距）＋1注：50为箍筋距支座边的距离，默认为50，可以在计算设置内修改。²中间支座如上图所示，中间支座时左右均按端支座右侧计算。中间支座计算：向上取整（（支座宽＋50－箍筋加密区间距＋50－箍筋加密区间距）/箍筋加密区间距）＋1软件的这种算法这是实际施工时布置箍筋的方法。2.基础次梁2.1.纵向钢筋构造（04G101-3P9、36）在这里只讲与基础主梁的区别。²a值得计算a=1.2La＋hb＋0.5bb（hb基础梁高度，bb基础次梁支座的基础主梁宽度）。²无外伸端部计算锚入基础主梁支座一个锚固La2.2.箍筋（04G101-3P34）与基础主梁相同，这里不再过多阐述。3.其他还有一些知识由于比较泛泛，不再这里过多解释，大家可以参考图籍学习。关于基础梁中的其他钢筋，请参照04G101-3学习。基础梁变截面——P30基础梁与柱结合部侧腋筋——P31基础梁梁高加腋筋——P33基础梁侧面钢筋、附加箍筋、反扣吊筋——P354.练习如上图所示为基础主梁，试计算（锚固按38*D，保护层40mm）²第二跨左支座非贯通纵筋数量及长度L0/3=6000/3=2000，a=1.2*38*25+800+0.5*300=2090长度=2*2090=4180mm，根数2根²下部贯通纵筋长度长度=4500+6000+1500+1500+12*d+12*d-40-40=14020mm²第一跨箍筋数量非加密区箍筋范围长度=4500-300-2*(9*100+50)=2300非加密区箍筋根数=ceil(2300/200)-1=11箍筋根数=2*10+11=31根²第一跨右支座内箍筋根数Ceil((300+50-100+50-100)/100)+1=3根
