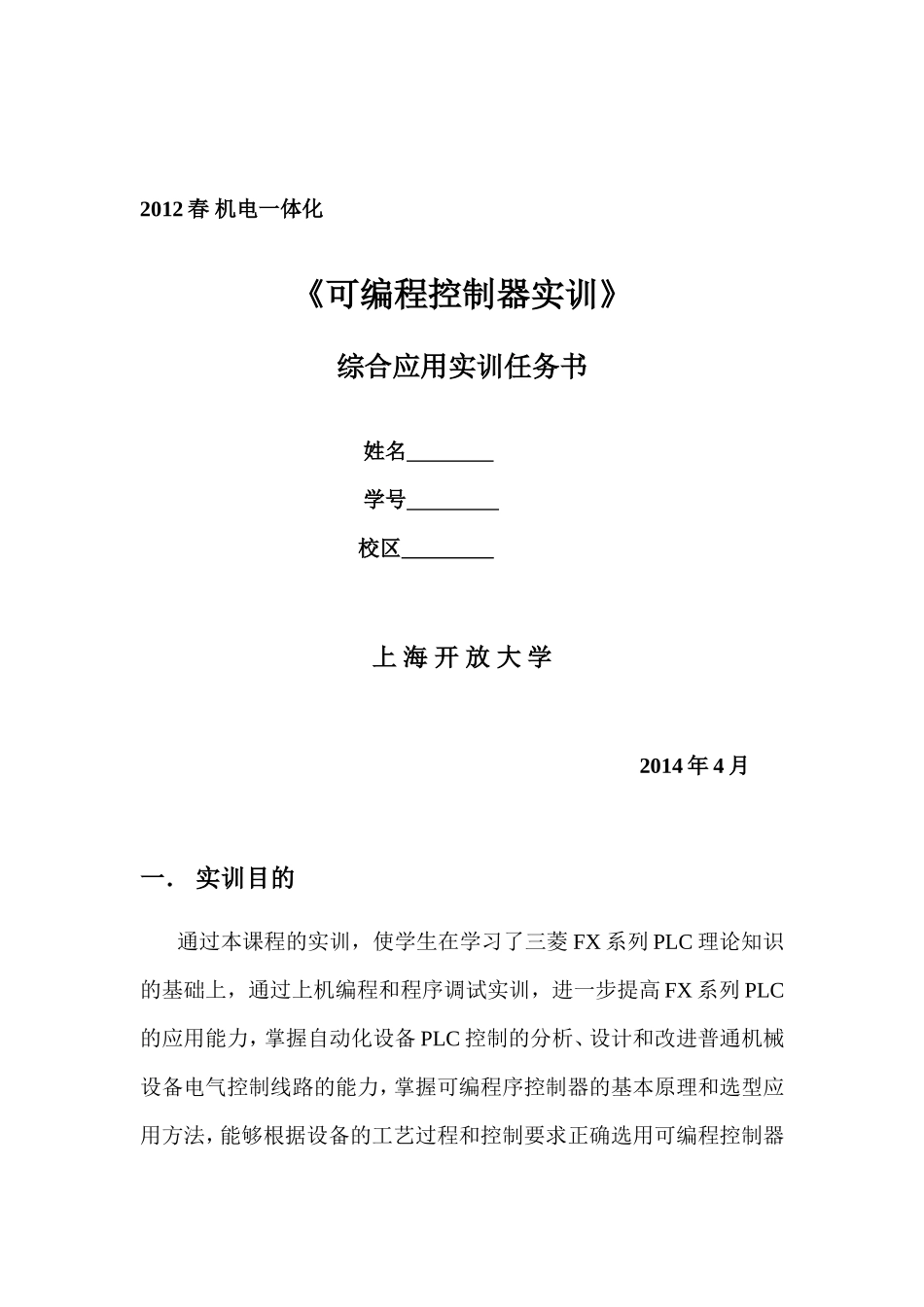

2012春机电一体化《可编程控制器实训》综合应用实训任务书姓名学号校区上海开放大学2014年4月一．实训目的通过本课程的实训，使学生在学习了三菱FX系列PLC理论知识的基础上，通过上机编程和程序调试实训，进一步提高FX系列PLC的应用能力，掌握自动化设备PLC控制的分析、设计和改进普通机械设备电气控制线路的能力，掌握可编程序控制器的基本原理和选型应用方法，能够根据设备的工艺过程和控制要求正确选用可编程控制器及配套的常用功能模块、变频器和触摸屏的综合应用，完成常用设备的电气控制系统设计，为今后从事相关的专业技术工作打下基础

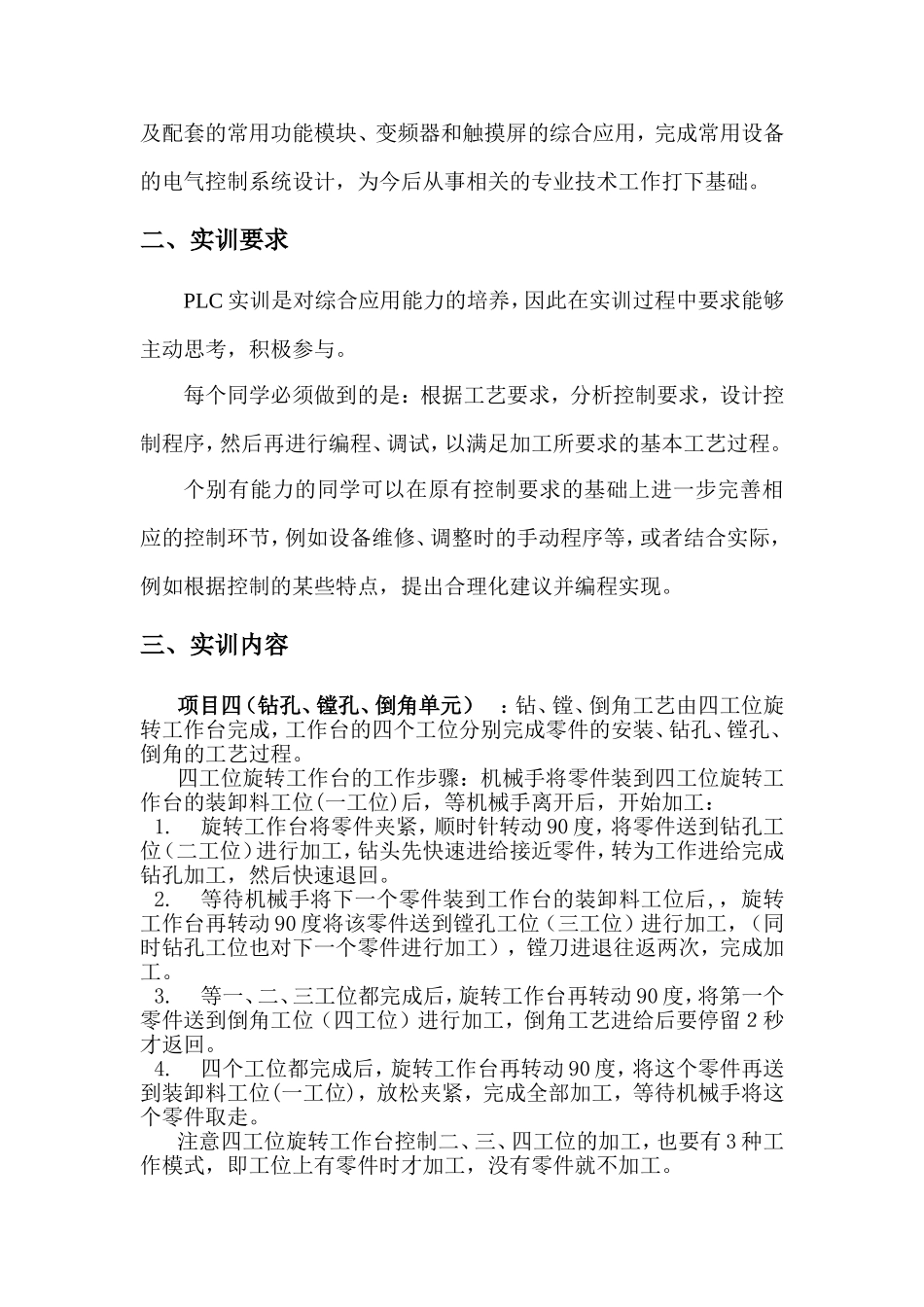

二、实训要求PLC实训是对综合应用能力的培养，因此在实训过程中要求能够主动思考，积极参与
每个同学必须做到的是：根据工艺要求，分析控制要求，设计控制程序，然后再进行编程、调试，以满足加工所要求的基本工艺过程
个别有能力的同学可以在原有控制要求的基础上进一步完善相应的控制环节，例如设备维修、调整时的手动程序等，或者结合实际，例如根据控制的某些特点，提出合理化建议并编程实现

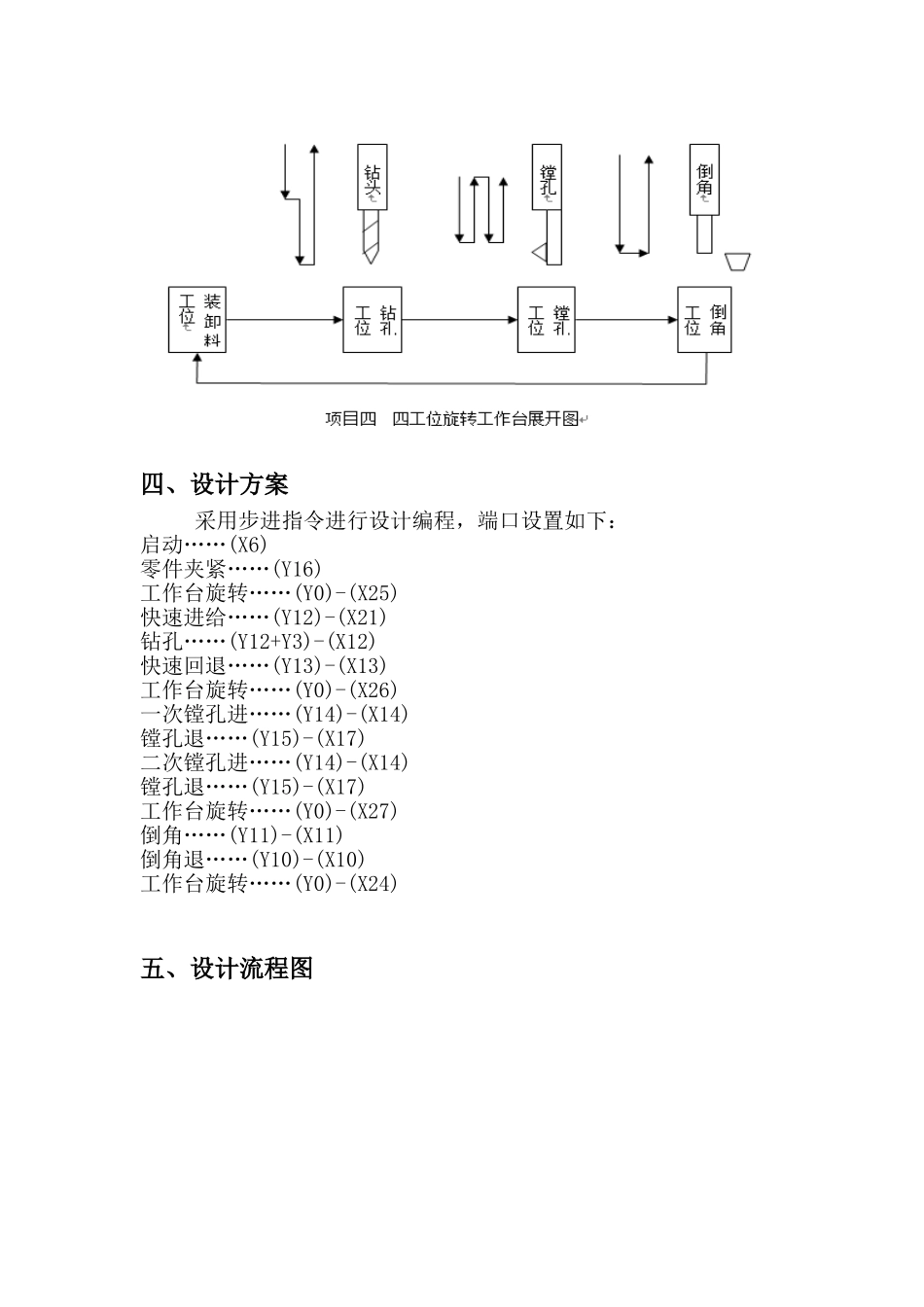

三、实训内容项目四（钻孔、镗孔、倒角单元）：钻、镗、倒角工艺由四工位旋转工作台完成，工作台的四个工位分别完成零件的安装、钻孔、镗孔、倒角的工艺过程
四工位旋转工作台的工作步骤：机械手将零件装到四工位旋转工作台的装卸料工位(一工位)后，等机械手离开后，开始加工：1
旋转工作台将零件夹紧，顺时针转动90度，将零件送到钻孔工位（二工位）进行加工，钻头先快速进给接近零件，转为工作进给完成钻孔加工，然后快速退回
等待机械手将下一个零件装到工作台的装卸料工位后,，旋转工作台再转动90度将该零件送到镗孔工位（三工位）进行加工，（同时钻孔工位也对下一个零件进行加工），镗刀进退往返两次，完成加工
等一、二、三工位都完成后，旋转工作台再转动90度，将第一个零件送到倒角工位（四工位）进行加工，倒角工艺进
