镍氢电池贮氢合金粉VIP专享VIP免费

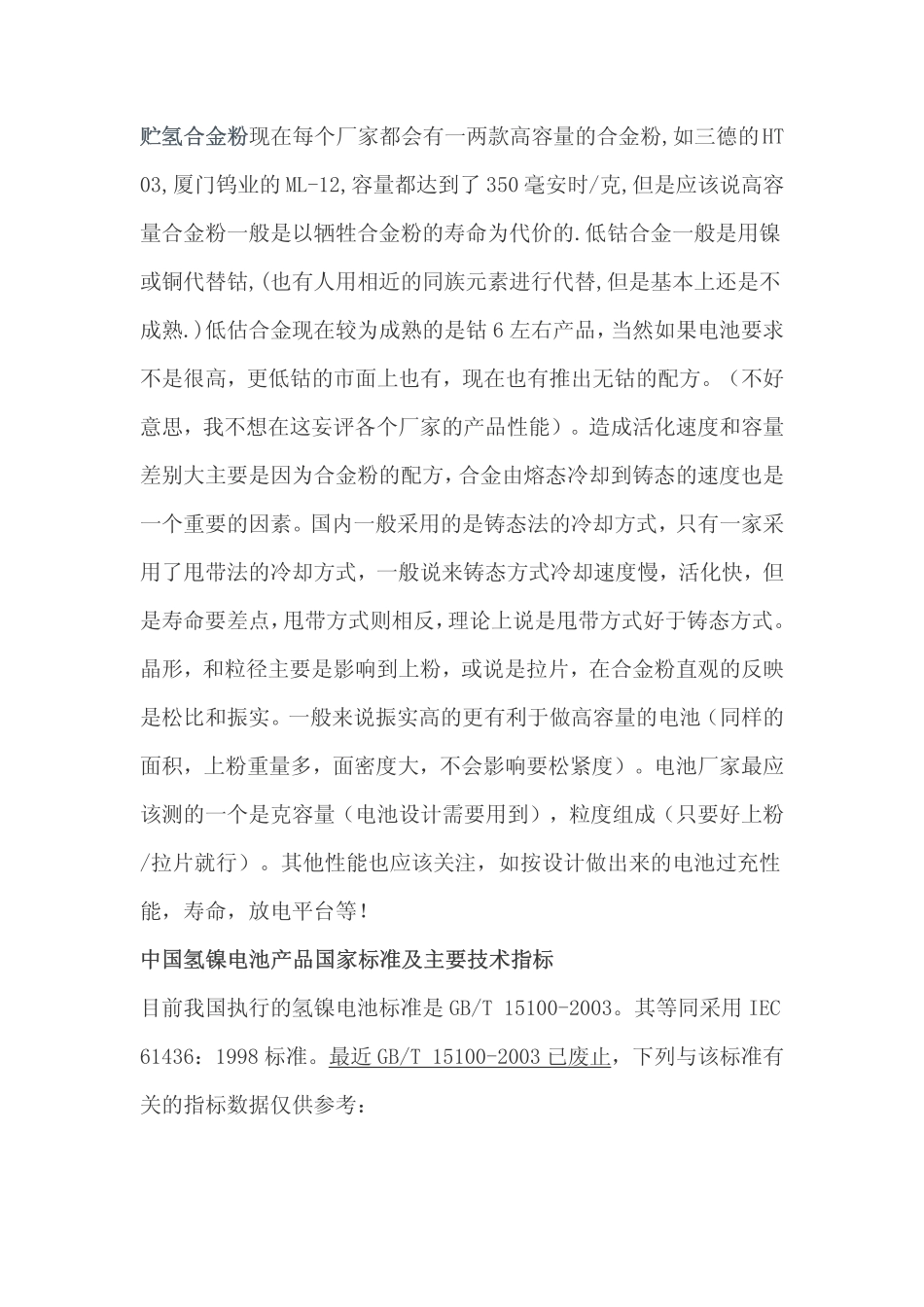

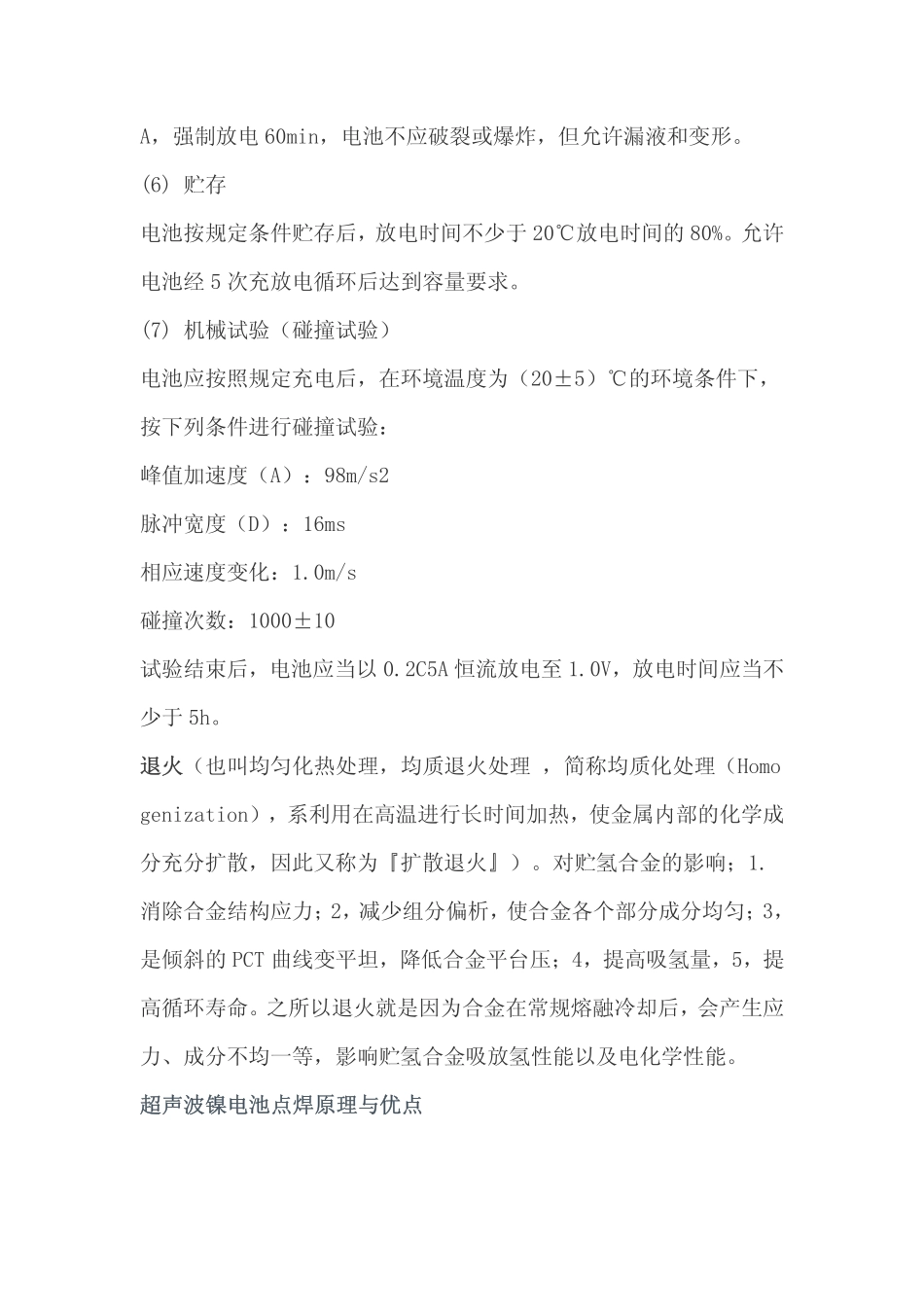

贮氢合金粉现在每个厂家都会有一两款高容量的合金粉,如三德的HT03,厦门钨业的ML-12,容量都达到了350毫安时/克,但是应该说高容量合金粉一般是以牺牲合金粉的寿命为代价的.低钴合金一般是用镍或铜代替钴,(也有人用相近的同族元素进行代替,但是基本上还是不成熟.)低估合金现在较为成熟的是钴6左右产品，当然如果电池要求不是很高，更低钴的市面上也有，现在也有推出无钴的配方。（不好意思，我不想在这妄评各个厂家的产品性能）。造成活化速度和容量差别大主要是因为合金粉的配方，合金由熔态冷却到铸态的速度也是一个重要的因素。国内一般采用的是铸态法的冷却方式，只有一家采用了甩带法的冷却方式，一般说来铸态方式冷却速度慢，活化快，但是寿命要差点，甩带方式则相反，理论上说是甩带方式好于铸态方式。晶形，和粒径主要是影响到上粉，或说是拉片，在合金粉直观的反映是松比和振实。一般来说振实高的更有利于做高容量的电池（同样的面积，上粉重量多，面密度大，不会影响要松紧度）。电池厂家最应该测的一个是克容量（电池设计需要用到），粒度组成（只要好上粉/拉片就行）。其他性能也应该关注，如按设计做出来的电池过充性能，寿命，放电平台等！中国氢镍电池产品国家标准及主要技术指标目前我国执行的氢镍电池标准是GB/T15100-2003。其等同采用IEC61436：1998标准。最近GB/T15100-2003已废止，下列与该标准有关的指标数据仅供参考：(1)20℃放电性能表11氢镍电池20℃放电性能放电条件最短持续放电时间恒流放电率A终止电压V0.2It1.0It放电条件最短持续放电时间恒流放电率A终止电压V0.2It1.05h1.0It0.942min(2)0℃放电性能表120℃放电性能放电条件最短持续放电时间恒流放电率A终止电压V0.2It1.04h1.0It0.936min(3)循环寿命：电池按规定循环进行充放电后，循环次数不少于500次。(4)过充电电池以0.1ItA充电48h，然后以0.2ItA放电，放电时间不少于5h。(3)安全装置动作：电池以0.2ItA强制放电至终止电压0V，然后将放电电流提高到1ItA，强制放电60min，电池不应破裂或爆炸，但允许漏液和变形。(6)贮存电池按规定条件贮存后，放电时间不少于20℃放电时间的80%。允许电池经5次充放电循环后达到容量要求。(7)机械试验（碰撞试验）电池应按照规定充电后，在环境温度为（20±5）℃的环境条件下，按下列条件进行碰撞试验：峰值加速度（A）：98m/s2脉冲宽度（D）：16ms相应速度变化：1.0m/s碰撞次数：1000±10试验结束后，电池应当以0.2C5A恒流放电至1.0V，放电时间应当不少于5h。退火（也叫均匀化热处理，均质退火处理，简称均质化处理（Homogenization），系利用在高温进行长时间加热，使金属内部的化学成分充分扩散，因此又称为『扩散退火』）。对贮氢合金的影响；1.消除合金结构应力；2，减少组分偏析，使合金各个部分成分均匀；3，是倾斜的PCT曲线变平坦，降低合金平台压；4，提高吸氢量，5，提高循环寿命。之所以退火就是因为合金在常规熔融冷却后，会产生应力、成分不均一等，影响贮氢合金吸放氢性能以及电化学性能。超声波镍电池点焊原理与优点焊接原理：超声波金属焊接工艺是介于冷压焊和摩擦焊之间的一种工艺，其利用的是高频机械振动产生的高密度能量。超声波金属焊接的焊头机械振动平行于工件表面。焊接时，静压力通过焊头垂直作用在焊接表面上，同时叠加着高频振动的剪切力，当剪切力超过材料弹性极限时，工件接触表面部分地区开始发生滑移，这个剪切力在焊接过程中以每秒钟几万次的频率不断地改变方向，破碎并清除工件表面的污物，纯净金属表面开始呈多点状接触，随着高频振动的延续，纯净金属接触面积不断扩大，直到扩展为整个焊接区，与此同时在接触面上发生原子扩散，金属再结晶生成细晶粒组织结构并且呈现金属冷变形的特性。焊接优点：A、焊接材料不熔融，不脆弱金属特性。B、焊接后导电、导热性好，电阻系数极低或近乎零。C、对焊接金属表面要求低，氧化或电镀均可焊接。D、焊接时间短，不需任何助焊剂、气体、焊料。E、焊接无火花，环保安全酒精会使PTFE失去一定的作用，浆液变粗，最好不要混合使用。。。。。甩带能够提高合金凝固速度，急速冷却能够让合金凝固后仍然保...
