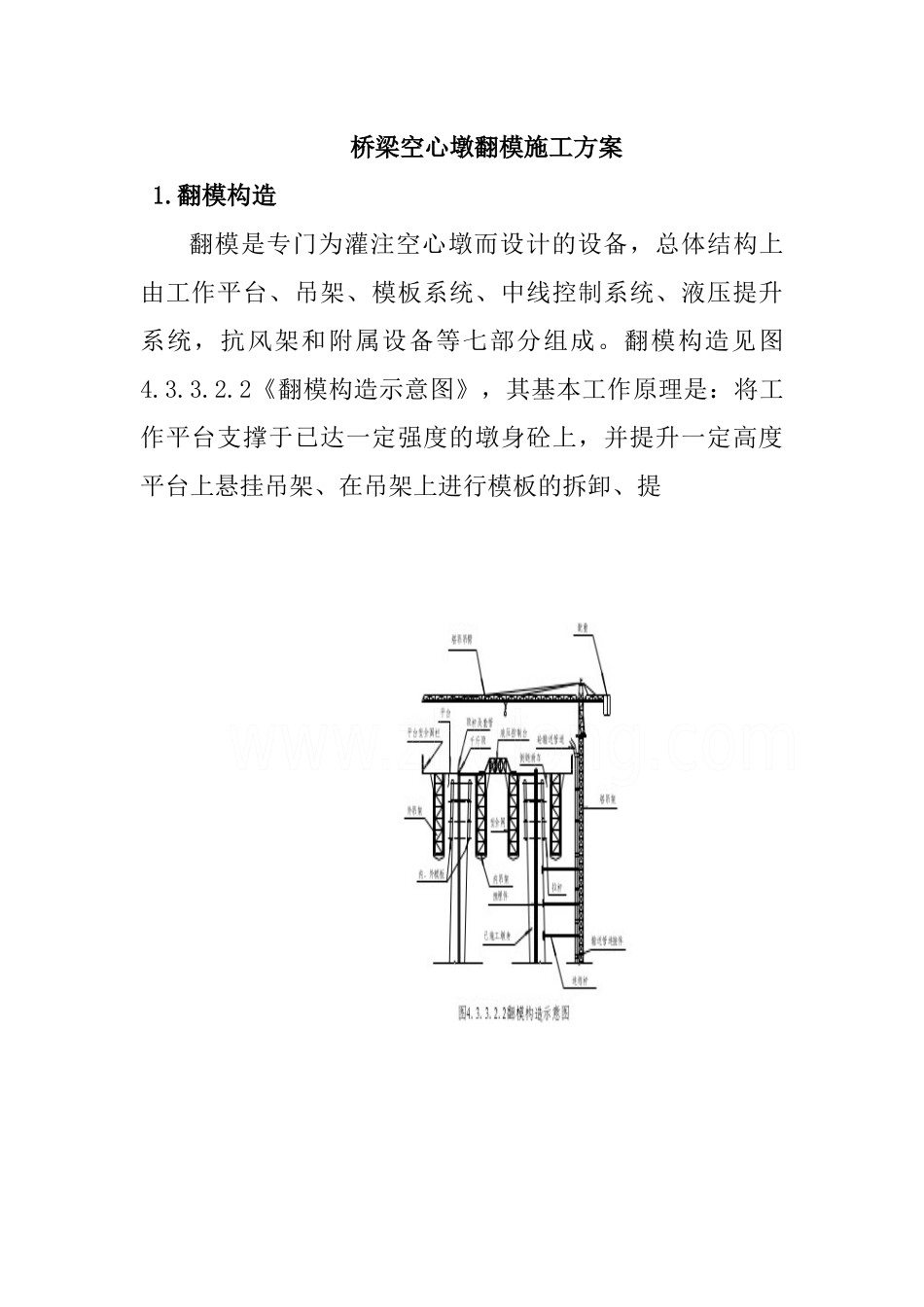

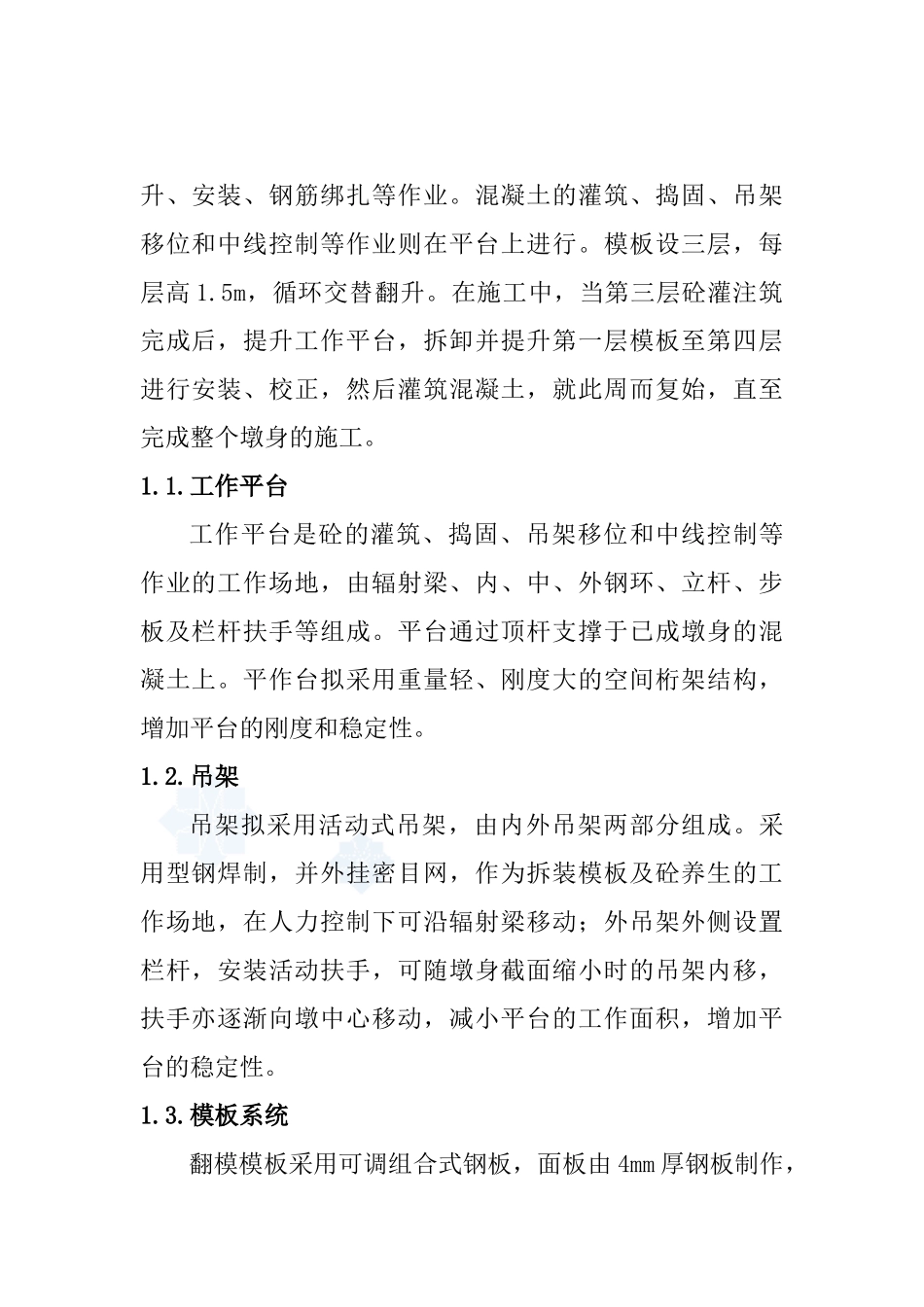

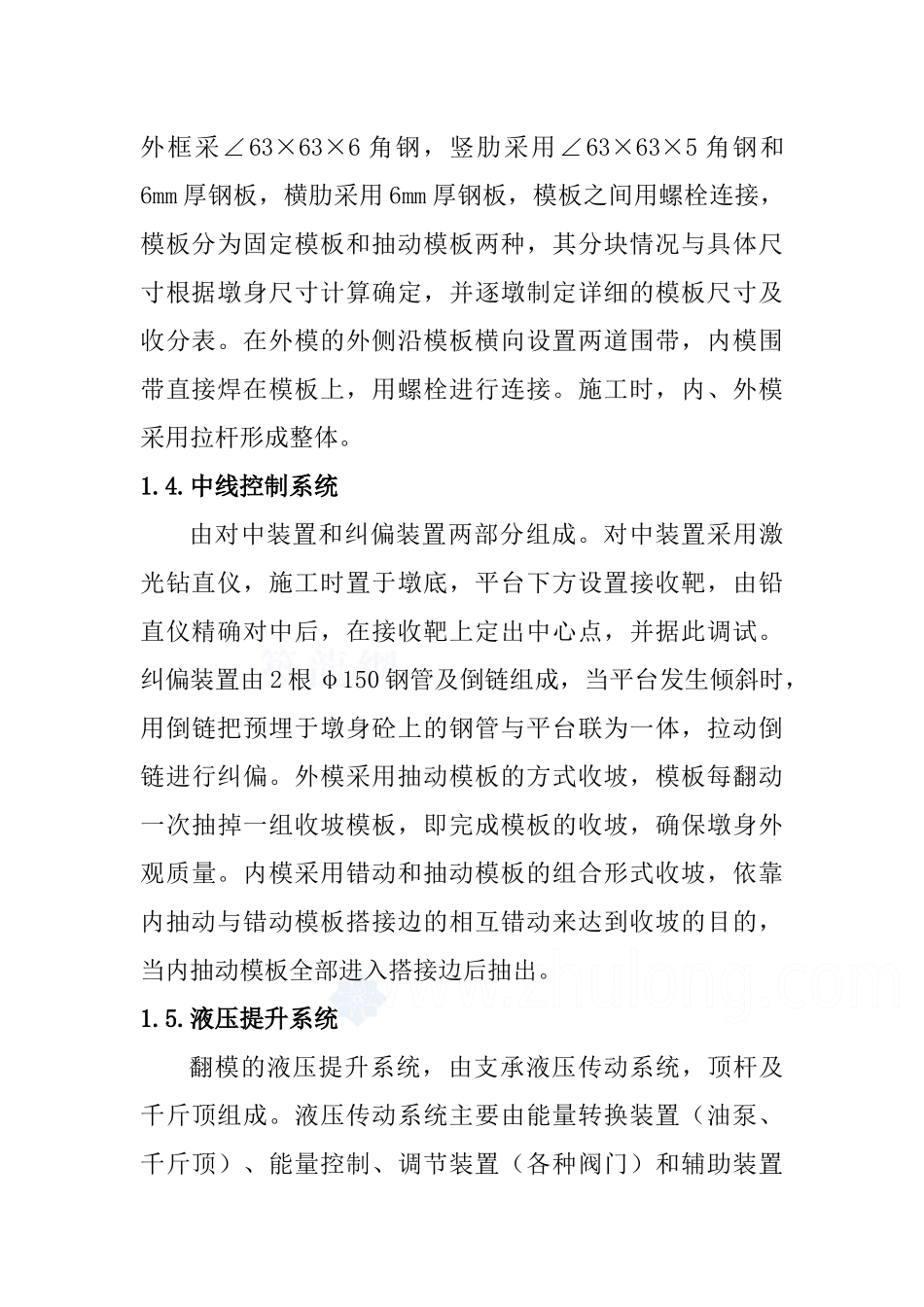

桥梁空心墩翻模施工方案1.翻模构造翻模是专门为灌注空心墩而设计的设备，总体结构上由工作平台、吊架、模板系统、中线控制系统、液压提升系统，抗风架和附属设备等七部分组成。翻模构造见图4.3.3.2.2《翻模构造示意图》，其基本工作原理是：将工作平台支撑于已达一定强度的墩身砼上，并提升一定高度平台上悬挂吊架、在吊架上进行模板的拆卸、提升、安装、钢筋绑扎等作业。混凝土的灌筑、捣固、吊架移位和中线控制等作业则在平台上进行。模板设三层，每层高1.5m，循环交替翻升。在施工中，当第三层砼灌注筑完成后，提升工作平台，拆卸并提升第一层模板至第四层进行安装、校正，然后灌筑混凝土，就此周而复始，直至完成整个墩身的施工。1.1.工作平台工作平台是砼的灌筑、捣固、吊架移位和中线控制等作业的工作场地，由辐射梁、内、中、外钢环、立杆、步板及栏杆扶手等组成。平台通过顶杆支撑于已成墩身的混凝土上。平作台拟采用重量轻、刚度大的空间桁架结构，增加平台的刚度和稳定性。1.2.吊架吊架拟采用活动式吊架，由内外吊架两部分组成。采用型钢焊制，并外挂密目网，作为拆装模板及砼养生的工作场地，在人力控制下可沿辐射梁移动；外吊架外侧设置栏杆，安装活动扶手，可随墩身截面缩小时的吊架内移，扶手亦逐渐向墩中心移动，减小平台的工作面积，增加平台的稳定性。1.3.模板系统翻模模板采用可调组合式钢板，面板由4mm厚钢板制作，外框采∠63×63×6角钢，竖肋采用∠63×63×5角钢和6mm厚钢板，横肋采用6mm厚钢板，模板之间用螺栓连接，模板分为固定模板和抽动模板两种，其分块情况与具体尺寸根据墩身尺寸计算确定，并逐墩制定详细的模板尺寸及收分表。在外模的外侧沿模板横向设置两道围带，内模围带直接焊在模板上，用螺栓进行连接。施工时，内、外模采用拉杆形成整体。1.4.中线控制系统由对中装置和纠偏装置两部分组成。对中装置采用激光钻直仪，施工时置于墩底，平台下方设置接收靶，由铅直仪精确对中后，在接收靶上定出中心点，并据此调试。纠偏装置由2根φ150钢管及倒链组成，当平台发生倾斜时，用倒链把预埋于墩身砼上的钢管与平台联为一体，拉动倒链进行纠偏。外模采用抽动模板的方式收坡，模板每翻动一次抽掉一组收坡模板，即完成模板的收坡，确保墩身外观质量。内模采用错动和抽动模板的组合形式收坡，依靠内抽动与错动模板搭接边的相互错动来达到收坡的目的，当内抽动模板全部进入搭接边后抽出。1.5.液压提升系统翻模的液压提升系统，由支承液压传动系统，顶杆及千斤顶组成。液压传动系统主要由能量转换装置（油泵、千斤顶）、能量控制、调节装置（各种阀门）和辅助装置（油箱、滤油器）组成。液压设备采用液压控制台集中控制。千斤顶采用QYD-60型钢珠式液压千斤顶；顶杆采用φ48×4钢管，制作长度为2.5～4m，相邻顶杆接头错开，使在同一标高上的接头数量不超过25%；上下顶杆采用丝扣连接。施工时，将液压千斤顶安装在平台辐射梁收坡装置上，支承杆穿过千斤顶的中心孔，通过千斤顶的提升而使整个平台向上爬行。1.6.抗风架抗风架采用门形结构，由型钢焊制，下端锚固在墩身预埋件上，在翻模提升过程中始终对平台进行约束。待翻模平台提升到位，翻升模板时，解除下端锚固，提升1.5m重新锚固在桥墩上。1.7.附属设备附属设备由电力与照明、通讯联络及指挥器材设备，人员运输设备、安全与消防设备及专用工具等组成。2.翻模施工的主要施工工艺与方法2.1.翻模施工翻模施工工艺流程如下：施工准备翻模组装校模绑扎钢筋灌注砼提升平台翻模翻升（详见图4.3.3.2.3《翻模施工工艺流程图》）。实施作业时，翻模翻升、绑扎钢筋、校模、灌筑砼、提升平台循环进行，直至墩顶，其间穿插平台对中调平，接长顶杆，砼养生及埋放预埋件等工作。2.1.1.施工准备现场准备：根据施工现场总平面布置图，清理平整场地，接通用电用水线路。保证临时道路畅通，并布置材料堆放场地和机具设备的安装位置、测量设定控制桥墩垂直度和标高的基准点。设备及物资的准备：根据翻模的设计图清点检查各零部件的规格、数量、质量及液压顶升系统的质量是否符合组装要求，并进行试转、试升，以确保翻模施工过程中...
