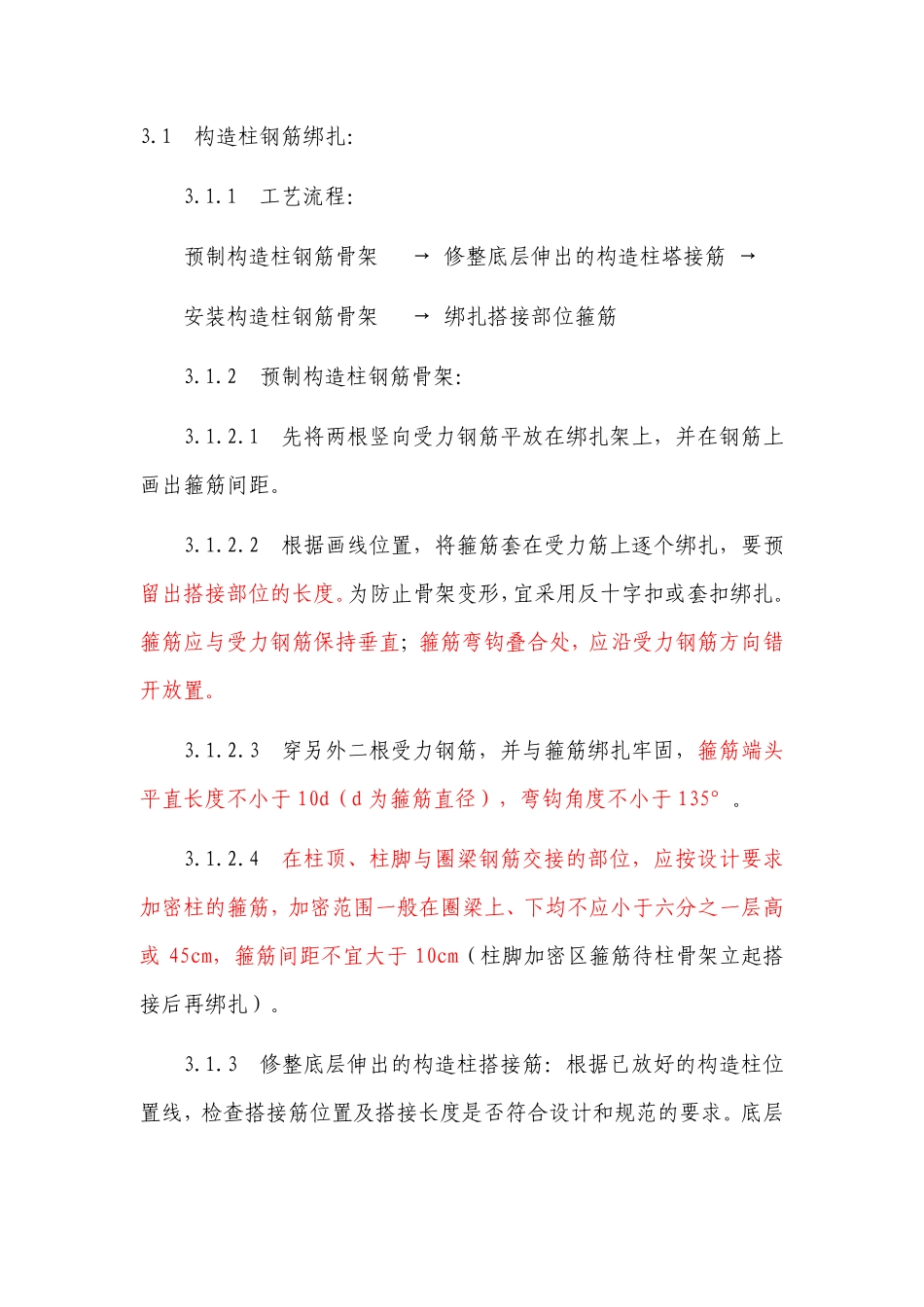

3.1构造柱钢筋绑扎：3.1.1工艺流程：预制构造柱钢筋骨架→修整底层伸出的构造柱塔接筋→安装构造柱钢筋骨架→绑扎搭接部位箍筋3.1.2预制构造柱钢筋骨架：3.1.2.1先将两根竖向受力钢筋平放在绑扎架上，并在钢筋上画出箍筋间距。3.1.2.2根据画线位置，将箍筋套在受力筋上逐个绑扎，要预留出搭接部位的长度。为防止骨架变形，宜采用反十字扣或套扣绑扎。箍筋应与受力钢筋保持垂直；箍筋弯钩叠合处，应沿受力钢筋方向错开放置。3.1.2.3穿另外二根受力钢筋，并与箍筋绑扎牢固，箍筋端头平直长度不小于10d（d为箍筋直径），弯钩角度不小于135°。3.1.2.4在柱顶、柱脚与圈梁钢筋交接的部位，应按设计要求加密柱的箍筋，加密范围一般在圈梁上、下均不应小于六分之一层高或45cm，箍筋间距不宜大于10cm（柱脚加密区箍筋待柱骨架立起搭接后再绑扎）。3.1.3修整底层伸出的构造柱搭接筋：根据已放好的构造柱位置线，检查搭接筋位置及搭接长度是否符合设计和规范的要求。底层构造柱竖筋与基础圈梁锚固；无基础圈梁时，埋设在柱根部混凝土座内；当墙体附有管沟时，构造柱埋设深度应大于沟深。3.1.4安装构造柱钢筋骨架：先在搭接处钢筋上套上箍筋，然后再将预制构造柱钢筋骨架立起来，对正伸出的搭接筋，搭接倍数不低于35d，对好标高线，在竖筋搭接部位各绑3个扣。骨架调整后，可以绑根部加密区箍筋。3.1.5绑扎搭接部位钢筋：3.1.5.1构造柱钢筋必须与各层纵横墙的圈梁钢筋绑扎连接，形成一个封闭框架。3.1.5.2在砌砖墙大马牙槎时，沿墙高每50cm埋设2φ6水平拉结筋，与构造柱钢筋绑扎连接.3.1.5.3当构造柱设置在无横墙的外墙处时，构造柱钢筋与现浇或预制横梁梁端连接绑扎构造，要符合《多层砖混设置钢筋混凝土构造柱抗震设计与施工规范》（JGJ13·2）第3.2.5条的规定。3.1.5.4砌完砖墙后，应对构造柱钢筋进行修整，以保证钢筋位置及间距准确。3.2圈梁钢筋的绑扎：3.2.1工艺流程：画钢筋位置线→放箍筋→穿圈梁受力筋→绑扎箍筋3.2.2支完圈梁模板并做完预检，即可绑扎圈梁钢筋，如果采用预制骨架时，可将骨架按编号吊装就位进行组装。如在模内绑扎时，按设计图纸要求间距，在模板侧帮画箍筋位置线。放箍筋后穿受力钢筋。箍筋搭接处应沿受力钢筋互相错开。3.2.3圈梁与构造柱钢筋交叉处，圈梁钢筋宜放在构造柱受力钢筋内侧。圈梁钢筋在构造柱部位搭接时，其搭接倍数或锚入柱内长度要符合设计要求。3.2.4圈梁钢筋的搭接长度要符合《混凝土结构工程施工及验收规范》（GB50204·2）对钢筋搭接的有关要求。3.2.5圈梁钢筋应互相交圈，在内墙交接处、墙大角转角处的锚固长度，均要符合设计要求。3.2.6楼梯间、附墙烟囱、垃圾道及洞口等部位的圈梁钢筋被切断时，应搭接补强，构造方法应符合设计要求，标高不同的高低圈梁钢筋，应按设计要求搭接或连接。3.2.7安装在山墙圈梁上的预应力圆孔板，其外露的预应力筋（即胡子筋）按标准图集京96G44要锚入在圈梁钢筋内。3.2.8圈架钢筋绑完后，应加水泥砂浆垫块，以控制受力钢筋的保护层。4.1保证项目：4.1.1钢筋的品种和质量必须符合设计要求和有关标准的规定，进口钢筋焊接前必须进行化学成分检验和焊接试验，符合有关规定后方可焊接。检验方法：检查出厂合格证和试验报告单。4.1.2钢筋表面应保持清洁，带有颗粒状或片状老锈，经除锈后仍有麻点的钢筋，严禁按原规格使用。4.l.3钢筋对焊或电弧焊焊接接头，按规定取试件，其机械性能试验结果必须符合钢筋焊接及验收规范的规定。4.2基本项目：4.2.1钢筋的绑扎、缺扣、松扣的数量不超过绑扣数的10%，且不应集中。4.2.2弯钩朝向正确，绑扎接头应符合施工规范的规定，其中搭接长度均不少于规定值。4.2.3用Ⅰ级钢或冷拔低碳钢丝制作的箍筋，其数量、弯钩角度和平直长度，均应符合设计要求和施工规范的规定。4.2.4对焊接头无横向裂纹和烧伤，焊包均匀，接头弯折不大于4°，轴线位移不大于0.1d，月。不大于2mrn.电弧焊接头，焊缝表面平整，无凹陷，无焊瘤，接头处无裂纹、气孔、夹渣及咬边。接头处弯折不大于4°，钢筋轴线位移不大于0.1d，且不大于3mm.焊缝厚度不大于0.05d，宽不小于0.1d，长不小于0.5d.5.1构造柱、圈梁钢筋...
