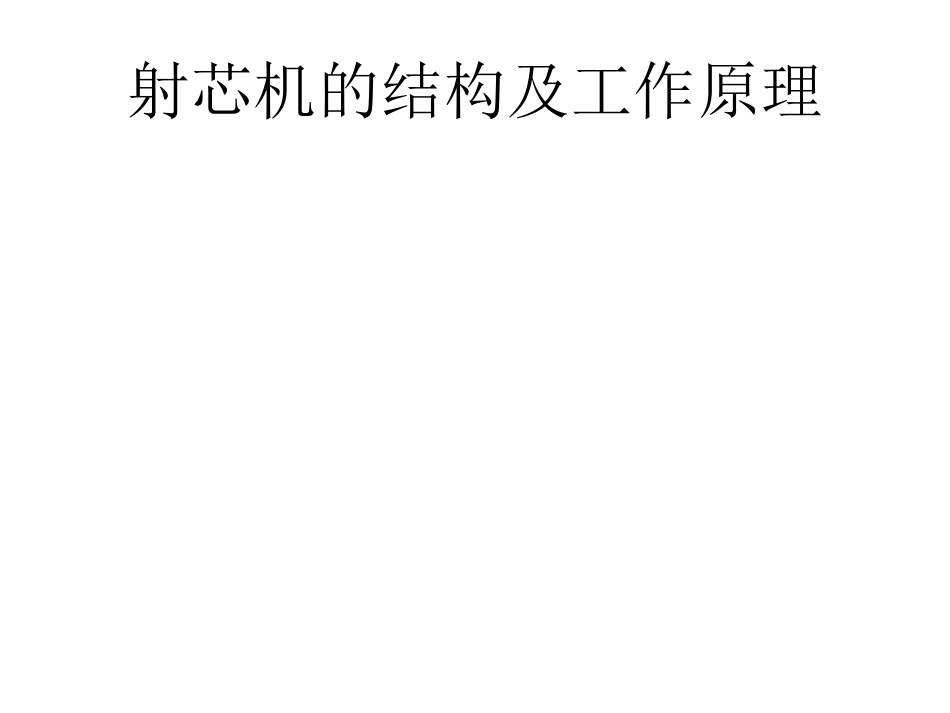

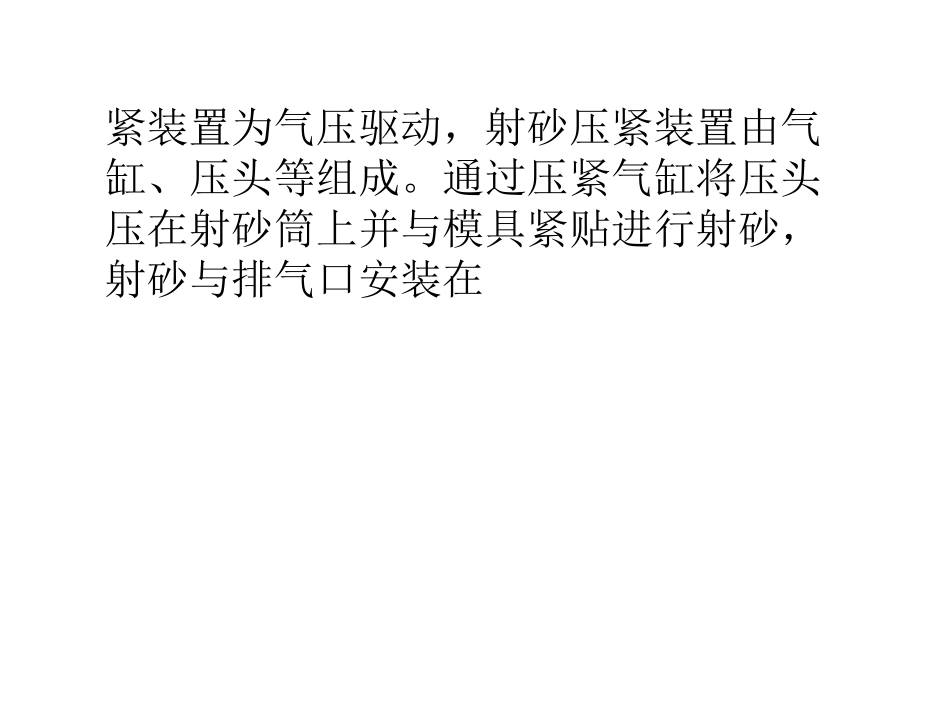

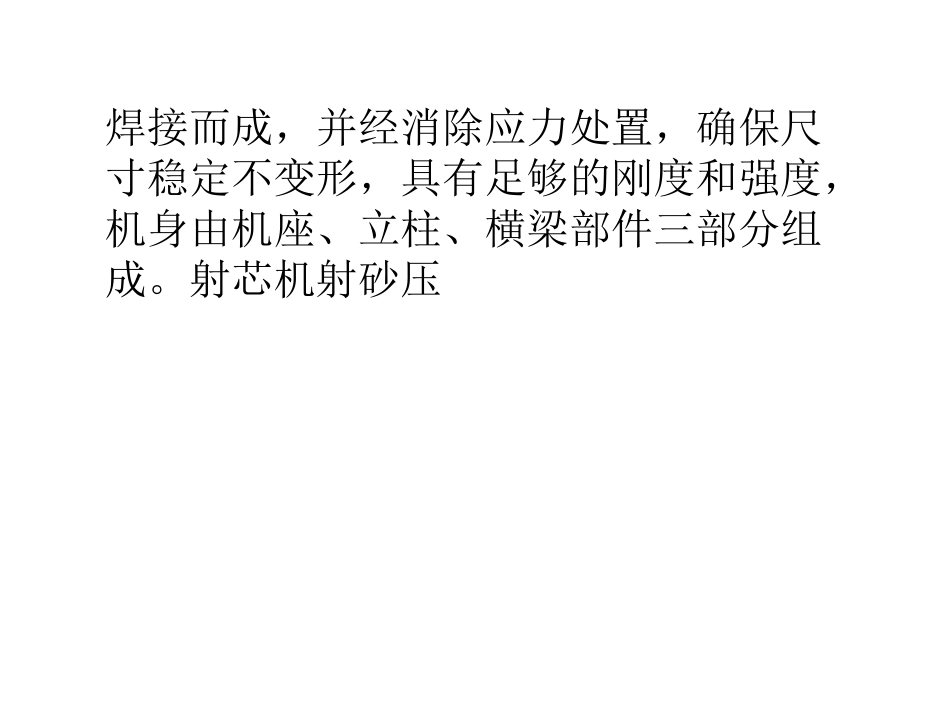

射芯机的结构及工作原理焊接而成，并经消除应力处置，确保尺寸稳定不变形，具有足够的刚度和强度，机身由机座、立柱、横梁部件三部分组成。射芯机射砂压zso123http://www.jnruisheng.cn紧装置为气压驱动，射砂压紧装置由气缸、压头等组成。通过压紧气缸将压头压在射砂筒上并与模具紧贴进行射砂，射砂与排气口安装在压紧装置上，射砂筒由行走气缸驱动，沿导轨往复运动完成加砂和射砂以及顶件动作，射砂时间可在0~20秒范围内调整，配有定量加砂机构，可实现用掉多少砂加入多少砂，射砂筒的下端是导流段，装有射板，射砂时与模具接触，模具的射砂口不同，需配做不同的射板。射芯机动模架由导柱、导套组件、动模板和气缸组成，装置在机座上，动模板在气缸的驱动下完成合模和开模动作。射砂筒部件安装在横梁的导轨上，行走气缸的驱动下沿导轨往复运动，完成射砂和顶件动作。射芯机砂斗是一个金属筒体，装置在机器的顶部，用于贮存
