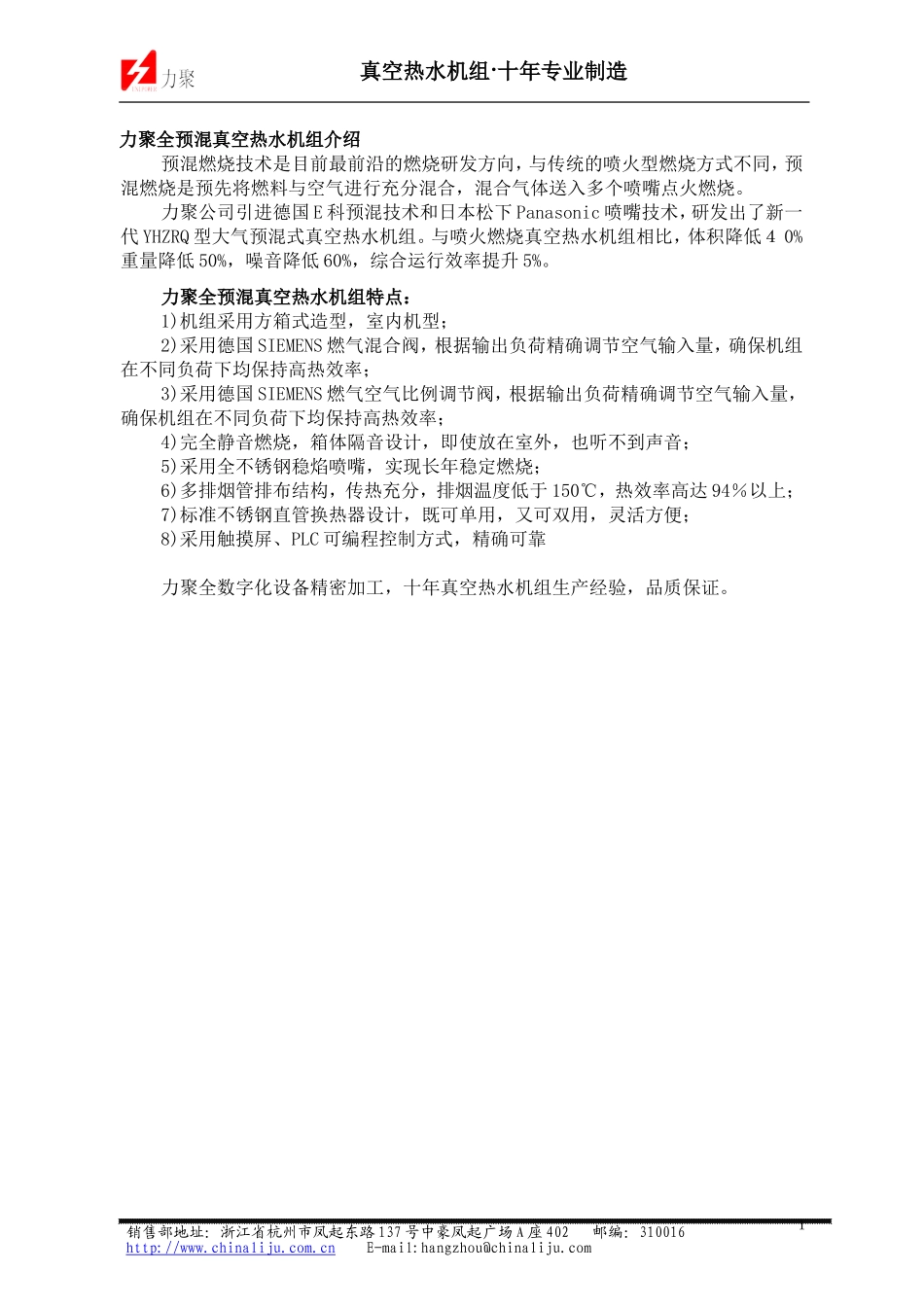

真空热水机组·十年专业制造力聚全预混真空热水机组介绍预混燃烧技术是目前最前沿的燃烧研发方向，与传统的喷火型燃烧方式不同，预混燃烧是预先将燃料与空气进行充分混合，混合气体送入多个喷嘴点火燃烧。力聚公司引进德国E科预混技术和日本松下Panasonic喷嘴技术，研发出了新一代YHZRQ型大气预混式真空热水机组。与喷火燃烧真空热水机组相比，体积降低４0%重量降低50%，噪音降低60%，综合运行效率提升5%。力聚全预混真空热水机组特点：1)机组采用方箱式造型，室内机型；2)采用德国SIEMENS燃气混合阀，根据输出负荷精确调节空气输入量，确保机组在不同负荷下均保持高热效率；3)采用德国SIEMENS燃气空气比例调节阀，根据输出负荷精确调节空气输入量，确保机组在不同负荷下均保持高热效率；4)完全静音燃烧，箱体隔音设计，即使放在室外，也听不到声音；5)采用全不锈钢稳焰喷嘴，实现长年稳定燃烧；6)多排烟管排布结构，传热充分，排烟温度低于150℃，热效率高达94％以上；7)标准不锈钢直管换热器设计，既可单用，又可双用，灵活方便；8)采用触摸屏、PLC可编程控制方式，精确可靠力聚全数字化设备精密加工，十年真空热水机组生产经验，品质保证。销售部地址：浙江省杭州市凤起东路137号中豪凤起广场A座402邮编：310016http://www.chinaliju.com.cnE-mail:hangzhou@chinaliju.com1真空热水机组·十年专业制造一、全预混真空热水机组主要零部件明细表部件名称名称型号规格品牌/产地锅炉本体钢板Q245R,Q235B上海宝钢/武汉钢铁烟管20#锅炉管杭州钢铁集团外包装板δ1.5mm武汉钢铁集团传热管SUS304-Φ16×1力聚定制(宝钢板)SUS316-Φ16×1泳池水/工艺热水加热燃烧器燃气阀组MBD德国进口燃烧排（喷嘴）RM350浙江力聚预混风机组件MBC德国进口全预混数控主板BP100浙江力聚LJ6A型PLC可编程控制器电气元件7”彩色触摸屏TPC7062昆仑同泰可编程中央处理器ATMEA12美国ATMEL空气开关C65型法国TE施耐德接触器LC1型法国TE施耐德热继电器LR2型法国TE施耐德中间继电器RXM型法国TE施耐德接线端子COMBICON德国菲尼克斯PHOENIX锅炉本体附件自动抽气装置LJ3025力聚定制数显真空压力控制器ZSE-01日本SMC真空密封胶567#美国乐泰温度传感器PT100力聚定制二、技术参数：销售部地址：浙江省杭州市凤起东路137号中豪凤起广场A座402邮编：310016http://www.chinaliju.com.cnE-mail:hangzhou@chinaliju.com2真空热水机组·十年专业制造机组型号：YHZRQ-３0NW供热功率：349KW(30×104Kcal/h)1.泳池加温恒温换热器负荷：20×104Kcal/h热水额定进/出口温度：50/60℃热水额定流量：20m3/h压力损失：35KPa接管直径：DN502.卫生热水换热器负荷：20×104Kcal/h热水额定进/出口温度：40/60℃热水额定流量：10m3/h压力损失：15KPa接管直径：DN50水系统承压：1.0MPa机组热效率：94%燃料耗量(天然气)：37.５Nm3/h电功率：0.4kw外型尺寸(L*W*H)：1960*860*1580mm机组自重：1.14吨运行重量：1.20吨三.远程在线监控系统用户锅炉运行参数及状况24小时与力聚总部售后服务中心保持在线联系，由力聚售后服务中心监控机组运行状况，可预知和判断机组的异常。一旦有故障报警，立即电话通告客户，尽早解决问题。如需要现场修理，力聚公司的维修服务工程师会为客户提供周到细致的现场维修。销售部地址：浙江省杭州市凤起东路137号中豪凤起广场A座402邮编：310016http://www.chinaliju.com.cnE-mail:hangzhou@chinaliju.com3真空热水机组·十年专业制造销售部地址：浙江省杭州市凤起东路137号中豪凤起广场A座402邮编：310016http://www.chinaliju.com.cnE-mail:hangzhou@chinaliju.com4真空热水机组·十年专业制造四.成套供货清单序号名称型号规格数量(套)详细清单1锅炉本体型式：卧式使用燃料：天然气电源：2相220V±10%1包括：筒体、前后烟室、烟管、机架、热媒水充注阀、液位视镜、整机保温、喷塑板外包装2热交换器型式：直管用途：热水材质：SUS304-φ16×1最高使用压力：1.0MPa2包括：传热管、水室、管板、不锈钢汽水分离片、外接管及配对法兰3燃气阀组型式：全自动预混燃烧点火方式：自动高压电子点火燃烧控制方式：比例调节1包括：过滤...
